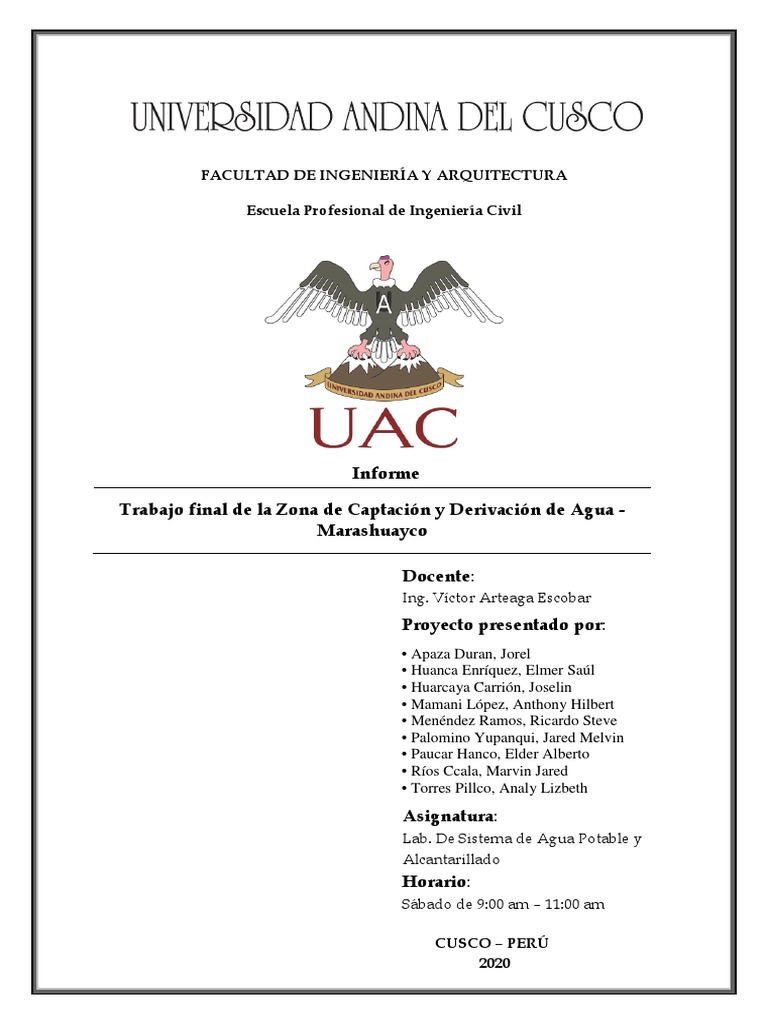

FACULTAD DE INGENIERÍA Y ARQUITECTURA

Escuela Profesional de Ingeniería Civil

Informe

Trabajo final de la Zona de Captación y Derivación de Agua -

Marashuayco

Docente:
Ing. Víctor Arteaga Escobar
Proyecto presentado por:
• Apaza Duran, Jorel
• Huanca Enríquez, Elmer Saúl
• Huarcaya Carrión, Joselin
• Mamani López, Anthony Hilbert
• Menéndez Ramos, Ricardo Steve
• Palomino Yupanqui, Jared Melvin
• Paucar Hanco, Elder Alberto
• Ríos Ccala, Marvin Jared
• Torres Pillco, Analy Lizbeth

Asignatura:
Lab. De Sistema de Agua Potable y
Alcantarillado
Horario:
Sábado de 9:00 am – 11:00 am

CUSCO – PERÚ
2020
 1

MEMORIA DESCRIPTIVA

PROYECTO “LEVANTAMIENTO TOPOGRAFICO DE LA CAPTACIÓN DE AGUA

DULCE DE LA RUTA DE MARASHUAYCO HASTA AGUSTIN GAMRRA CON 24
DE JUNIO Y CALLE SUAREZ DEL DISTRITO DE SAN JERONIMO, PROVINCIA
DE CUSCO–DEPARTAMENTO DE CUSCO”.

1.1 INTRODUCCIÓN

El proyecto está comprendido entre la captación de Marashuayco hasta las

calles comprendidas de Agustín Gamarra con 24 de junio y Calle Suarez del
distrito de San Jerónimo - Provincia de Cusco - Departamento de Cusco.
El proyecto se refiere al levantamiento del canal de conducción de agua dulce
desde la captación de Marashuayco hasta el distrito de San Jerónimo,
teniendo presente el caudal del canal en esta temporada del mes, con la
finalidad de hacer un diseño de captación de acuerdo a la población
respectiva.

1.2 CARACTERÍSTICAS

Ancho del canal : 2.5 cm

Caudal : 0.248 lt/s

1.3 UBICACIÓN DEL PROYECTO

La zona de intervención del proyecto está ubicada en el Distrito de San

Jerónimo.
Tabla 1
Datos de la ubicación del proyecto

Datos de ubicación del proyecto

Departamento/región Cusco
Provincia Cusco
Distrito San Jerónimo
Zona Marashuayco
Vías urbanas Agustín Gamarra – 24 De Junio – Calle Suarez
Altitud 3249 m.s.n.m.m.
Latitud sur 13° 32’ 41’’ S
Latitud oeste 71° 53’ 2’’ W
 2

Figura 1. Mapa de la región del Cusco

Fuente: Extraído del Mapa Político Administrativo de la provincia del Cusco

1.4 ACCESO VEHICULAR A LA ZONA

La zona de ubicación del proyecto tiene como acceso vehicular de carretera

tipo 4 red vial vecinal o rural.

La obra está enmarcada bajo los siguientes rubros:

Función : 14 Salud y Saneamiento

Programa : 047 Saneamiento
Sub Programa : 0127 Saneamiento General
Responsabilidad Funcional : Vivienda, Construcción Saneamiento
Base Legal : Ley del Sistema Nacional de Inversión Publica
Ley de Municipalidades
Ley de Contrataciones Del Estado
Decreto Supremo Nº 195-88-CG
Normas de Contraloría Nº 072

1.5 OBJETIVOS DEL PROYECTO

El objetivo central del presente proyecto consiste en hacer un levantamiento

topográfico del canal de captación desde la ruta de Marashuayco hasta el
distrito de San Jerónimo.

1.6 ANTECEDENTES

Para el estudio de levantamiento topográfico del canal de captación

Marashuayco de la ciudad del Cusco se realizó dicho trabajo, que parte desde
 3
la captación de Marashuayco hasta el distrito de San Jerónimo, exactamente
incluyendo las calles de Agustín Gamarra, Calle Suarez, 24 de junio y
Hospital.

Para lo cual el curso de laboratorio de Saneamiento con la finalidad de

aprendizaje de los estudiantes, nos indicó hacer el levantamiento con su
respectivo perfil longitudinal, así como el análisis de caudal y consumo
humano. La toma de puntos se realizó el 7 de marzo del 2020 a las 9:00 am
finalizándose el mismo día a las 12:00 pm.

1.7 ESTADO ACTUAL DE REDES

Tomando como partida la Plaza de Armas de San Jerónimo, se tomará las

vías más rápidas para llegar a la captación de Marashuayco de San Jerónimo,
primero se debe tomar la Calle Arica voltear a la mano izquierda hacia la Calle
Sorama hasta llegar a la Av. Almudena, después se continua por una trocha
carrozable y sin tomar desvíos se llegará la zona de captación.
El tiempo normal en carro es de 8 minutos, pero también se puede ir
caminando cortando camino que demora 30 a 40 minutos.

Figura 2. Ruta para llegar a la captación Marashuayco

Fuente: Extraído del Google Maps

CLIMA
Se pudo apreciar que el clima de la zona de Marashuayco es templando, aunque en la
mañanas un poco frígidas y nubladas, sin embargo, como al medio día la radiación
incrementa hasta un promedio de 21°C, según Wather Cannel la temperatura es de
10° a 22°.
 4
1.8 TOPOGRAFÍA

La zona de estudio en general se caracteriza por tener una pendiente casi

constante a lo largo, entre la captación y la zona de estudio la diferencia de
cotas máximas y mínimas es de 100 metros aproximadamente con una
pendiente de 7.14 %, esto permitirá un flujo de agua por gravedad.

1.9 DESCRIPCION DEL PROYECTO

El proyecto tiene una captación las galerías de Marashuayco, en el Distrito de

San Jerónimo, Provincia de Cusco del Departamento de Cusco pretende
distribuir agua potable a la localidad de Picol Orcopunco, la cual carece de
dicho servicio, dicha localidad se sustenta principalmente por la actividad
económica de agricultura, en gran mayoría de producción de raíz y papa.
Actualmente la zona que será abastecida con la fuente de captación de
Marashuayco cuenta con 165 casas, del cual se está considerando 5
habitantes por cada una, con esto podemos decir que tiene una población
actual de 825 habitantes.
Con esto nuestro proyecto tiene un periodo periodo óptimo de diseño de 16
años para cual la población beneficiada sera de 866 habitantes y 173 casas.

UBICACIÓN

La zona beneficiaria está ubicada en la localidad de Marashuayco, del Distrito

de San Jerónimo, de la Provincia del Cusco y Departamento del Cusco, la
zona está delimitada por 4 puntos que están debidamente ubicadas en
coordenadas UTM, asimismo estos se identifican tanto en vista satelital como
en unas curvas de nivel; los planos presentados a continuación son extraídos
de los datos de Google earth, nos muestra una aproximación.

Figura 2. Zona de abastecimiento

Fuente: Extraído del Google Maps
 5
Tabla 2
Coordenadas UTM de la ubicación de la captación Marashuayco

PUNTO E N Z

A 187217.00 m E 8501690.00 m S 3316.143

B 187095.00 m E 8501416.00 m S 3287.682

C 187325.00 m E 8501276.00 m S 3274.892

D 187449.00 m E 8501561.00 m S 3298.914

E (Captación) 187262.00 m E 8502584.00 m S 3446.236

1.10 RELACION DE PLANOS

• Plano de Ubicación.
• Plano de Perfil Longitudinal de la captación.

1.11 RECOMENDACIONES

• Se recomienda llevar el instrumento a utilizar para el levantamiento

topográfico E el “GPS” debidamente calibrado.
• Para realizar el levantamiento topográfico se recomienda de preferencia
caminar por la ruta de los canales.
• Se recomienda no realizar este trabaja en periodo de lluvia puesto que se
ubica en un lugar escampado.
 6

ACTA DE ACUERDO

ACTA QUE CONTIENE EL ACUERDO ENTRE LA POBLACION DE

MARASHUAYCO Y LA ENTIDAD PRESTADORA DE SERVICIOS SEDAPAL,
PARA DESARROLLAR EL LEVANTAMIENTO TOPOGRAFICO DE LA ZONA
DONDE SE EJECUTARA EL SISTEMA DE CAPTACION Y DERIVACION DE
AGUA.

Siendo las 11:00 horas del día 01 del mes de marzo del año 2020, en el local del
salón comunal del sector de Marashuayco, ubicada en el Distrito de San
Jerónimo, Provincia de Cusco, Departamento de Cusco, a convocatoria del
presidente del sector de Marashuayco el Sr. Marvin Ríos Ccala y el
representante de la entidad prestadora de servicios SEDAPAL el Sr. Anthony
Mamani López.

Dicha reunión se llevó a cabo por medio de una asamblea comunal, en el cual
toda la población está invitada a ser partícipes de los puntos y acuerdos a tratar
ya que dicha población se convierte en la población beneficiaria.

Habiéndose verificado el cumplimiento de la convocatoria y presencia de los

representantes y población beneficiaria en general, el señor presidente declaró
abierta e instaurada la reunión para constatar los acuerdos.

PUNTOS PETICIONARIOS:

a) Facilidad de adquisición de información necesaria para realizar

dicho levantamiento topográfico de la zona donde se llevara a
cabo la ejecución del sistema de captación de agua.

b) Permiso de circulación en la zona donde se llevara a cabo

dicho levantamiento topográfico, esta comprende la zona del
sector de Marashuayco donde se elaborara la captación de
agua y la línea de conducción y distribución que comprende la
ruta desde Marashuayco hasta Agustín Gamarra con 24 de
junio y calle Juárez.

ACUERDO:

Luego de haberse expuesto los puntos y peticiones por unanimidad / mayoría

simple, se acordó lo siguiente.

 En vista de haberse solicitado puntos accesibles el sr presidente del

sector en representación de su junta directiva y población beneficiaria
otorga los permisos y facilidades a la entidad prestadora de servicios
SEDAPAL.
 7
A continuación en conformidad a los acuerdos de esta reunión se adjunta las firmas
de los representantes y asistentes de la población beneficiaria en general.

Se adjunta fotocopia de las firmas de libro de acta

 8

Cálculos de la demanda

2.1 Cálculos de la demanda poblacional

Para realizar este cálculo se realizó la contabilización de cuantas casas se van

abastecer con la captación de Marashuayco hay en la zona que se nos designó,
el cual nos dio un resultado de 165 lotes.

Figura 3. Zona que será abastecida por la fuente de captación de Marashuayco

Fuente: Extraído de Google Maps

El siguiente dato que necesitaremos será el número de habitantes por lote del
Distrito de San Jerónimo-zona Urbana, el cual será obtenido de del INEI del
sistema de consultas de bases de datos REDATAM.

En la tabla 1 se puede observar que para el distrito de San Jerónimo en la zona

urbana hay 3.51 personas que viven en cada casa en promedio.
 9

Tabla 3
Cantidad de habitantes por lote

Total de personas
Casos % Acumulado % Ponderado
en el hogar
0 37 0.25% 0.25% 0.0000
1 2 038 13.84% 14.09% 0.1384
2 2 448 16.63% 30.72% 0.3326
3 3 189 21.66% 52.38% 0.6498
4 3 248 22.06% 74.45% 0.8825
5 1 988 13.50% 87.95% 0.6752
6 1 050 7.13% 95.08% 0.4279
7 347 2.36% 97.44% 0.1650
8 164 1.11% 98.55% 0.0891
9 90 0.61% 99.16% 0.0550
10 50 0.34% 99.50% 0.0340
11 28 0.19% 99.69% 0.0209
12 21 0.14% 99.84% 0.0171
13 10 0.07% 99.90% 0.0088
14 3 0.02% 99.93% 0.0029
15 2 0.01% 99.94% 0.0020
16 1 0.01% 99.95% 0.0016
17 6 0.04% 99.99% 0.0069
18 1 0.01% 99.99% 0.0018
20 1 0.01% 100.00% 0.0020
Total 14 722 100.00% 100.00% 3.51
Fuente: Extraído del INEI

Tabla 4
Área de influencia
Nº Asociación Nº Lotes Nº Hab/lote Población (Hab)
1 Agustín Gamarra 35 3.51 123
2 Velasco Astete 41 3.51 144
3 Suarez 21 3.51 74
4 Almudena 32 3.51 112
5 Calle Hospital 36 3.51 126
Total 165 579

Nuestro periodo de diseño será de 20 años este valor es recomendado en la

Guía de Orientación de Expedientes Técnicos para obras de redes del sistema
de agua potable. La tasa de crecimiento es de 4.21%.
Año Población R
2018 62369 0.064712
2019 66405 0.060959
2020 70453 0.000495
Índice de crecimiento 0.0242
 10

Tabla 5
Área de influencia, población futura
Años 2020 2021 2022 2023 2024 2025 2026 2027 2028 2029 2030 2031 2032 2033 2034 2035 2036 2037 2038 2039 2040
Tasa de
4.21 4.21 4.21 4.21 4.21 4.21 4.21 4.21 4.21 4.21 4.21 4.21 4.21 4.21 4.21 4.21 4.21 4.21 4.21 4.21 4.21
Crecimient
% % % % % % % % % % % % % % % % % % % % %
o%
N
º
Urbanización
Agustín
1 123 128 133 139 145 151 157 164 171 178 186 193 202 210 219 228 238 248 258 269 280
gamarra
Velasco
2 144 150 156 163 170 177 184 192 200 209 217 227 236 246 256 267 278 290 302 315 328
Astete
3 Suarez 74 77 80 83 87 91 94 98 103 107 111 116 121 126 131 137 143 149 155 161 168
Almude
4 112 117 122 127 132 138 144 150 156 163 170 177 184 192 200 208 217 226 236 246 256
na
Calle
5 126 132 137 143 149 155 162 169 176 183 191 199 207 216 225 235 244 255 265 277 288
hospital
Total 579 604 629 655 683 712 742 773 806 875 912 950 990 1032 1075 1120 1167 1217 1268 1321
839

Tabla 6

Cuadro resumen de la población futura al 2040

Nº Asociación Población (Hab)

1 Agustin gamarra 280  Tengo que hacer mi sistema para abastecer a 1321 personas
2 Velasco astete 328
3 Suarez 168
4 Almudena 256
5 Calle hospital 288
Total 1321
Fuente: Elaboración propia
 11

Tabla 7

Cálculo de demanda para el área de influencia

Poblacion Dotacion Caudales (l/s)

Nº Asociacion
(hab) (l/hab/dia) Qpd Qmd Qmh
1 Agustin gamarra 123 180 0.26 0.33 0.55
2 Velasco astete 144 180 0.30 0.39 0.64
3 Suarez 74 180 0.15 0.20 0.33
4 Almudena 112 180 0.23 0.30 0.50
5 Calle hospital 126 180 0.26 0.34 0.57
Total 579 1.21 1.57 2.59
Fuente: Elaboración propia

Tabla 8

Cálculo de demanda para el área de influencia para el 2040

Población Dotacion Caudales (l/s)

Nº Asociación
(hab) (l/hab/dia) Qpd Qmd Qmh
1 Agustin gamarra 280 180 0.58 0.76 1.26
2 Velasco astete 328 180 0.68 0.89 1.47
3 Suarez 168 180 0.35 0.46 0.75
4 Almudena 256 180 0.53 0.69 1.15
5 Calle hospital 288 180 0.60 0.78 1.29
Total 1321 2.75 3.58 5.92
Fuente: Elaboración propia

 El coeficiente máximo horario utilizado sera 𝐾2 = 2.15, 𝑦 𝑒𝑙 coeficiente

máximo diario será 𝐾2 = 2.15
 La demanda que se necesitara para mi población actual será de
𝑄𝑀𝐷 =1.57 lps y 𝑄𝑀𝐻 =2.59 lps.
 La demanda que se necesitara para mi población futura será de
𝑄𝑀𝐷 =3.58 lps y 𝑄𝑀𝐻 =5.92 lps.
 12

Tabla 9

DiseñoDe La LíneaDe Conducción

Distancia Nivel Long. De Diámetro Diámetro Velocidad Velocidad Perdida de Hf Altura

horizontal dinámico tubería Pendiente Caudal calculado asumido calculada real carga acumulad a piesometr.
- cota - unitaria - cota -
(km+m) (m.s.n.m.) (m) (m/m) (m³/seg.) (mm) (mm) →(m/seg.) →(m/seg.) (m/km) →(m) (m.s.n.m.)
00 km+ 000.00 m 3,777.17 0.00 0.005 3,777.170
00 km+ 006.04 m 3,776.27 6.04 0.149 0.005 46.021 150 2.735 m/seg. 0.300 m/seg. 0.003 0.003 3,777.167
00 km+ 019.35 m 3,775.33 13.31 0.071 0.005 53.645 150 2.013 m/seg. 0.300 m/seg. 0.006 0.009 3,777.161
00 km+ 049.00 m 3,775.12 29.65 0.007 0.005 86.019 150 0.783 m/seg. 0.300 m/seg. 0.014 0.023 3,777.147
00 km+ 064.76 m 3,774.82 15.76 0.019 0.005 70.216 150 1.175 m/seg. 0.300 m/seg. 0.007 0.031 3,777.139
00 km+ 134.87 m 3,774.08 70.11 0.011 0.005 79.254 150 0.922 m/seg. 0.300 m/seg. 0.033 0.064 3,777.106
00 km+ 197.86 m 3,773.81 62.99 0.004 0.005 95.363 150 0.637 m/seg. 0.300 m/seg. 0.030 0.093 3,777.077
00 km+ 222.77 m 3,772.73 24.91 0.043 0.005 59.298 150 1.648 m/seg. 0.300 m/seg. 0.012 0.105 3,777.065
00 km+ 253.91 m 3,772.27 31.14 0.015 0.005 73.969 150 1.059 m/seg. 0.300 m/seg. 0.015 0.120 3,777.050
00 km+ 293.16 m 3,771.80 39.25 0.012 0.005 77.227 150 0.971 m/seg. 0.300 m/seg. 0.019 0.138 3,777.032
00 km+ 313.44 m 3,771.57 20.28 0.011 0.005 78.094 150 0.950 m/seg. 0.300 m/seg. 0.010 0.148 3,777.022
00 km+ 381.17 m 3,770.91 67.73 0.010 0.005 80.565 150 0.893 m/seg. 0.300 m/seg. 0.032 0.180 3,776.990
00 km+ 426.12 m 3,770.84 44.95 0.002 0.005 117.399 150 0.420 m/seg. 0.300 m/seg. 0.021 0.201 3,776.969
00 km+ 493.84 m 3,770.09 67.72 0.011 0.005 78.475 150 0.941 m/seg. 0.300 m/seg. 0.032 0.233 3,776.937
00 km+ 520.59 m 3,770.01 26.75 0.003 0.005 102.678 150 0.550 m/seg. 0.300 m/seg. 0.013 0.246 3,776.924
00 km+ 542.04 m 3,769.63 21.45 0.018 0.005 71.260 150 1.141 m/seg. 0.300 m/seg. 0.010 0.256 3,776.914
00 km+ 570.82 m 3,769.26 28.78 0.013 0.005 76.109 150 1.000 m/seg. 0.300 m/seg. 0.014 0.269 3,776.901
00 km+ 620.93 m 3,768.75 50.11 0.010 0.005 79.849 150 0.909 m/seg. 0.300 m/seg. 0.024 0.293 3,776.877
00 km+ 653.08 m 3,768.49 32.15 0.008 0.005 83.709 150 0.827 m/seg. 0.300 m/seg. 0.015 0.308 3,776.862
00 km+ 695.12 m 3,767.81 42.04 0.016 0.005 72.603 150 1.099 m/seg. 0.300 m/seg. 0.020 0.328 3,776.842
00 km+ 767.74 m 3,766.50 72.62 0.018 0.005 70.996 150 1.149 m/seg. 0.300 m/seg. 0.034 0.362 3,776.808
00 km+ 805.15 m 3,766.21 37.41 0.008 0.005 84.439 150 0.813 m/seg. 0.300 m/seg. 0.018 0.380 3,776.790
00 km+ 952.70 m 3,763.93 147.55 0.015 0.005 73.288 150 1.079 m/seg. 0.300 m/seg. 0.070 0.450 3,776.720
00 km+ 989.69 m 3,763.75 36.99 0.005 0.005 92.911 150 0.671 m/seg. 0.300 m/seg. 0.017 0.467 3,776.703
01 km+ 074.11 m 3,763.52 84.42 0.003 0.005 104.662 150 0.529 m/seg. 0.300 m/seg. 0.040 0.507 3,776.663
01 km+ 113.10 m 3,762.82 38.99 0.018 0.005 71.065 150 1.147 m/seg. 0.300 m/seg. 0.018 0.525 3,776.645
01 km+ 153.53 m 3,761.67 40.43 0.028 0.005 64.658 150 1.386 m/seg. 0.300 m/seg. 0.019 0.545 3,776.625
01 km+ 261.61 m 3,746.83 108.08 0.137 0.005 46.800 150 2.645 m/seg. 0.300 m/seg. 0.051 0.596 3,776.574
Fuente: Elaboración propia
 Anexos
13
4.1 Cálculo del periodo de diseño optimo

Tabla 10
Cuadro con proyectos de saneamiento de agua en el distrito de San Jerónimo
Longitud de
LOG LOG
Nombre del proyecto Beneficiarios red de Costo
Longitud Costos
distribución
Mejoramiento del sistema de distribución de agua potable de los distritos de
Cusco, Wanchaq, Santiago, San Sebastián y San Jerónimo, Provincia del Cusco
195038 33799.20 9926800.00 4.528906421 6.99680927
Mejoramiento y ampliación del servicio de agua potable y alcantarillado en las
APVS de la JAAS SUCSO Aucaylle, Margen Derecha, Distrito de San Jerónimo 5663 1100.00 9089781.00 3.041392685 6.95855342
- Cusco - Cusco
Ampliación del sistema de distribución de agua potable de la ciudad de Cuso,
distrito de Cusco,San Sebastián y San Jerónimo,provincia y departamento de 122364 22060.26 3866100.76 4.343610627 6.5872732
Cusco
Mejoramiento y ampliación del servicio de agua potable y alcantarillado en el
anexo Pallpancay – Collparo y el sector K’ayrapampa de las comunidades
campesinas de Sucso Aucaylle Y Collana Chahuanccosco del distrito de San
34231 8902.00 4181354.50 3.94948759 6.62131699
Jerónimo - Provincia de Cusco - Departamento De Cusco
Mejoramiento, ampliación de las redes de agua y desagüe en la vía
circunvalación norte entre la calle Lima y la APV Los Portales, Distrito de San 2745 1390.05 7688822.82 3.143030422 6.88585985
Jerónimo - Cusco - Cusco
Mejoramiento y ampliación servicio de agua potable y alcantarillado en la APV.
Villa Estrella del Distrito de San Jerónimo - Provincia de Cusco - Departamento 225 462.80 558818.40 2.66539335 5.7472707
de Cusco
Construcción del sistema de agua y alcantarillado APV Villa Washington Vera ,
Distrito de San Jerónimo - Cusco - Cusco
412 830.64 424324.09 2.919412841 5.62769769
Mejoramiento y ampliación del sistema de agua potable del centro poblado
Vallecito de la comunidad campesina Pillao Matao, Distrito de San Jerónimo - 1388 4747.34 352148.07 3.676450337 5.5467253
Cusco - Cusco
Mejoramiento del sistema de agua potable de la comunidad campesina Ccollana
Chahuanccosco y Kallampata, Distrito de San Jerónimo - Cusco - Cusco
1966 1800.00 257838.00 3.255272505 5.41134692
Mejoramiento del servicio de agua para riego en el centro de producción
Huayllapampa Distrito de San Jerónimo - Provincia de Cusco - Departamento de 600 215.80 16669.24 2.33405144 4.2219158
Cusco

Pendiente (m) Termino Independiente (TI)

0.370851702 4.909563384
 14
Haremos uso de la siguiente formula:

Donde:

•
•
•

Se obtuvo el valor de a = 0.370851702 y r = 0.10

15.47307879

El periodo óptimo de diseño es 16 años.

4.2 Cálculo del caudal

Para este cálculo hicimos uso de un balde de 2 Lt los datos recolectados fueron:

Tabla 3
Datos tomados para el caudal

VOLUMEN TIEMPO
7.27
8.45
2 litros 8.46
Total = 8.06 s

Haremos uso de la siguiente formula

Nuestro caudal de es 0.248 lt/s

 15

4.2 Evidencias fotográficas

Figura 4. Integrantes del grupo

Fuente: Elaboración propia

Figura 5. Materia y lugar de la captación

Fuente: Elaboración propia
 16

Figura 6. Puntos obtenidos a través del GPS

Fuente: Elaboración propia
 N
NO NE

O E
SO SE

S
 N-5

V=
0.2
TU 0m
/s
B-4
/s
Av.
Alm
8m

uden
a
N-4
0.1
B-5

V=
TU

0. 40
V=

TU
B-3 m /s
Mz
.3
rra
ma
Ga

N-3
stin

m/s
Agu

V=0.65 m/s

do
.15
ara
TUB-2
Av. Almudena

B-7

Alv
N-6
TU
0 N-2
V=
co
las
V=
Ve

Ho
0.1
8m Mz V=

/s
sp T
italUB-6
.2 1.

6m
/s
/s

TU
36
3m

B-1
m

0.4
1
B-1
/s

TU
0.1
-18

N-7

V=
B
TU

Mz
V=

z
are
V=
.1
Su
0 .30
Mz TU
B-1
2 m/
s
.4 UNIVERSIDAD ANDINA DEL
/s

/s
TR-1
CUSCO
2m

1m
N-11
N-8
0.1
9
B-1

0.7
0
B-1
TU

Escuela profesional:

TU
Camara Rompe Presion
V=

V=
V=

ma
0.2 V= INGENIERIA CIVIL

ra
5m 0.1

So
TU
B-1
/s 4m
Mz

lle
3 TU
B-8
/s

Ca
TRABAJO:

.5
/s
8m

N-12 Ho
spit N-9
PLANO DE VELOCIDADES
0.1
0

al
B-2
TU
V=

V= V=
0.2 0.3 Plano:
TU
B-14
6m 2
TU
B-9 m/
/s PLANO DE PLANTA
Mz s
/s

.5
2m

ZONA FORESTAL
N-13 N-10 ASIGNATURA:
0.1
1
B-2

MODULO A
TU

LABORATORIO DE SISTEMAS DE AGUA

V=

V= POTABLE Y ALCANTARILLADO
0.2
TU 0m Alumnos:
APAZA DURAN JOREL

Mz
B-1
5
/s HUANCA ENRIQUEZ ELMER SAUL
HUARCAYA CARRION JOSELIN

.6 /s MAMANI LOPEZ ANTHONY HILBERT

7m
MENENDEZ RAMOS RICARDO STEVE
N-14 PALOMINO YUPANQUI JARED MELVIN
0.2
7
B-1

PAUCAR HANCO ELDER ALBERTO

TU

RIOS CCALA MARVIN JARED

V=

V= TORRES PILLCO ANALY LIZBETH

0.2
1
TU
B-1
m/ Fecha: Escala:
6
s Julio del 2020 1 :200

Lamina:
N-15
02
 P=118.55 m H2O
N-5

TU
B -4

Av
P=97.38 m H2O
. Al
mud
ena

N-4
B-5
TU

TU
B-3

Mz P=87.59 m H2O
.3
rra
ma
Ga
in

N-3
ust
Ag

P=90.90 m H2O

o
P=67.28 m H2O

d
ara
TUB-2
Av. Almudena

B-7
N-6

Alv
TU
N-2
co
las
Ve

Ho Mz
spit TU
al B-6

P=75.89 m H2O
.2 TU
B-1

1
B-1
TU
N-7
8
B-1
TU

Mz

z
are
.1
Su
Mz TU
B-1
2

P=80.80 m H2O
N-11
.4 P=58.55 m H2O
TR-1
UNIVERSIDAD ANDINA DEL
CUSCO

N-8
9
B-1

maTUB-10
Camara Rompe Presion Escuela profesional:
TU

INGENIERIA CIVIL

ra
So
Mz

lle
TU
B-1
3 TU

Ca
B-8
TRABAJO:

P=58.39 m H2O
N-12 .5 Ho
P=58.60 m H2O
spit N-9
al
PLANO DE PRESIONES
0
B-2
TU

Plano:
TU

Mz
B-1 TU
4 B-9
PLANO DE PLANTA
P=80.39 m H2O
N-13
.5 P=58.81 m H2O
N-10 ASIGNATURA:
-21
B

LABORATORIO DE SISTEMAS DE AGUA

TU

POTABLE Y ALCANTARILLADO
ZONA FORESTAL APAZA DURAN JOREL

Mz
TU Alumnos:
B-1
5 HUANCA ENRIQUEZ ELMER SAUL

P=58.56 m H2O
N-14
.6 TU
7
B-1

MODULO A HUARCAYA CARRION JOSELIN

MAMANI LOPEZ ANTHONY HILBERT
MENENDEZ RAMOS RICARDO STEVE
PALOMINO YUPANQUI JARED MELVIN
PAUCAR HANCO ELDER ALBERTO
RIOS CCALA MARVIN JARED
TORRES PILLCO ANALY LIZBETH

TU
B-1
6
Fecha: Escala:
Julio del 2020 1 :200
P=68.50 m H2O
Lamina:
N-15
03
