Universidad Tecnológica de Panamá Facultad de Ingeniería Eléctrica

Laboratorio
Leyes de Kirchhoff

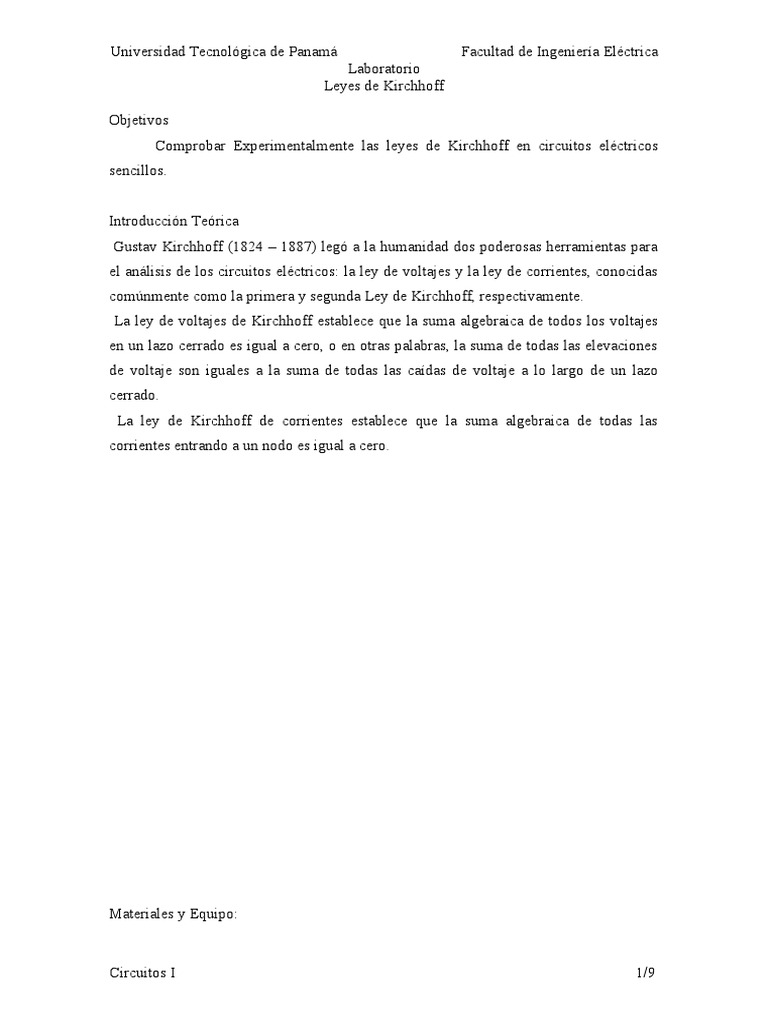

Objetivos
Comprobar Experimentalmente las leyes de Kirchhoff en circuitos eléctricos
sencillos.

Introducción Teórica
Gustav Kirchhoff (1824 – 1887) legó a la humanidad dos poderosas herramientas para
el análisis de los circuitos eléctricos: la ley de voltajes y la ley de corrientes, conocidas
comúnmente como la primera y segunda Ley de Kirchhoff, respectivamente.
La ley de voltajes de Kirchhoff establece que la suma algebraica de todos los voltajes
en un lazo cerrado es igual a cero, o en otras palabras, la suma de todas las elevaciones
de voltaje son iguales a la suma de todas las caídas de voltaje a lo largo de un lazo
cerrado.
La ley de Kirchhoff de corrientes establece que la suma algebraica de todas las
corrientes entrando a un nodo es igual a cero.

Materiales y Equipo:

Circuitos I 1/9
Universidad Tecnológica de Panamá Facultad de Ingeniería Eléctrica
Laboratorio
Leyes de Kirchhoff

❖ Fuente de Poder.
❖ Multímetro Digitales (2)
❖ Plantilla
❖ Resistores: R1 = 1 K, R2 = 1.5 K, R3 = 3.3 K, R4 = 10 K; 1 W

Procedimiento:
1. Ley de Kirchhoff de voltajes.

1.1 Mida con el multímetro como ohmiómetro el valor de las resistencias a

utilizar.
R1 = 1000  R 2 = 1500  R 3 = 3300  R 4 = 10000  1.2
Arme el circuito mostrado en la figura 1.

Figura 1

1.3 Ajuste el voltaje de la fuente a 20 V dc.

1.4 Anote en la tabla 1 la lectura de la corriente en el circuito serie.

I (mA) IR1 (V) IR2 (V) IR3 (V) IR4 (V)

Medido
Tabla 1

1.5 Mida la caída de voltaje en cada resistencia. Anote sus lecturas en la tabla.

1.6 De acuerdo a los valores experimentales obtenidos, cumple este circuito con
Ley de Kirchhoff de voltajes?

Circuitos I 2/9
Universidad Tecnológica de Panamá Facultad de Ingeniería Eléctrica
Laboratorio
Leyes de Kirchhoff

Explique.

2. Ley de Kirchhoff de corrientes.

2.1 Calcule teóricamente cuánto deben valer las corrientes IT, I1, I2 e I3 en el
circuito mostrado en la figura 2, con un voltaje en la fuente de 15 V dc.
Anote sus resultados en la tabla.

Figura 2
2.2 Proceda a armar el circuito de la figura. Ajuste el voltaje de la fuente a 15 V
dc. Tome la lectura de IT y anótela en la tabla.
2.3 Repita sucesivamente el procedimiento del punto 2.2 con el amperímetro
colocado:
2.3.1 en serie con 1000 Ω
2.3.2 en serie con 1500 Ω
2.3.3 en serie con 3300 Ω y 10000 Ω

Circuitos I 3/9
Universidad Tecnológica de Panamá Facultad de Ingeniería Eléctrica
Laboratorio
Leyes de Kirchhoff

En cada caso, tome la lectura de la corriente correspondiente y anótela en la tabla 2.

VALORES DE CORRIENTE PARA EL CIRCUITO DE LA FIGURA
IT (mA) IT1 (mA) IT2 (mA) IT3 (mA)
Medido 26.1mA 15 mA 10 mA 1.13 mA

Cálculos de la Tabla 2
𝑉𝑇 𝑉𝑇 𝑉𝑇 𝑉𝑇
𝐼𝑇 = 𝐼R1 = 𝐼R2 = 𝐼R3 =
𝑅eq 𝑅1 𝑅2 𝑅3

15 𝑉 15 𝑉 15 𝑉 15 𝑉
𝐼𝑇 = 𝐼𝑇 = 𝐼𝑇 = 𝐼𝑇 =
574 Ω 1 KΩ 1.5 KΩ 13.3 KΩ

𝐼𝑇 = 26.1 𝑚𝐴 𝐼𝑇 = 15 𝑚𝐴 𝐼𝑇 = 10 𝑚𝐴 𝐼𝑇 = 1.13 𝑚𝐴

VALORES DE CORRIENTE DISTRIBUIDA PARA EL CIRCUITO DE LA FIGURA

IT (mA) IT1 (mA) IT2 (mA) IT3 (mA)

Medido 26.1mA 8.71 mA 8.71 mA 8.71 mA

Circuitos I 4/9
Universidad Tecnológica de Panamá Facultad de Ingeniería Eléctrica
Laboratorio
Leyes de Kirchhoff

1
Valor de la
Req=
resistencia
equivalente
R1 1 KΩ
R2 1.5 KΩ
R3 3.3 KΩ
R4 10 KΩ
Req 574 Ω
(1/𝑅1) + (1/𝑅2) + (1/ 𝑅3+ 𝑅4)
1
Req=
(1/1000Ω) + (1/1500Ω) + (1/ 13300Ω)

Req= 574Ω

2.4 Cumplen con los resultados obtenidos con la ley de corrientes de Kirchhoff?
Explique
Si cumple con la ley ya que calculando las corrientes de cada resistor
observamos que estas corrientes que entran a los nodos son exactamente
igual a la suma total de la corriente que salen.

∑ I entran=∑ I salen
i1+i 2+ i3+i 4=i1+i 2+ i3+i 4

Investigación:

1. Enuncie y defina la ley de Ohm.

2. Enuncie y defina la ley de Kirchhoff.
3- Qué es un voltímetro y como se conecta?
4- Qué es un amperímetro y como se conecta?
5- Escriba el código de colores y estúdielo.
1. Ley de Ohm.

Circuitos I 5/9
Universidad Tecnológica de Panamá Facultad de Ingeniería Eléctrica
Laboratorio
Leyes de Kirchhoff

La intensidad de corriente que atraviesa un circuito es directamente proporcional al

voltaje o tensión del mismo e inversamente proporcional a la resistencia que presenta.

Donde I es la intensidad que se mide en amperios (A), V el voltaje que se mide

en voltios (V); y R la resistencia que se
mide en ohmios (Ω).
La ley de Ohm es la relación existente
entre conductores eléctricos y su
resistencia que establece que la corriente
que pasa por los conductores es
proporcional al voltaje aplicado en ellos.

2. leyes de Kirchhoff
La primera ley de Kirchhoff, o ley de los nodos, o ley de las corrientes
La corriente entrante a un nodo es igual a la suma de las corrientes salientes.
En un circuito eléctrico, es común que se generen nodos de corriente. Un nodo es el
punto del circuito donde se unen más de un terminal de un componente eléctrico. la
realidad: dos o más componentes se unen anudados entre sí (en realidad soldados entre
sí). En la figura a continuación se puede observar el más
básico de los circuitos de CC (corriente continua) que
contiene dos nodos.
La razón por la cual se cumple esta ley se entiende
perfectamente en forma intuitiva si uno considera que la
corriente eléctrica es debida a la circulación de electrones de
un punto a otro del circuito.

Segunda ley de Kirchhoff, o ley de los voltajes

En un circuito cerrado, la suma de las tensiones de batería que se encuentran al
recorrerlo siempre serán iguales a la suma de las caídas de tensión existente sobre los
resistores.
Cuando un circuito posee más de una batería y varios resistores de carga ya no resulta
tan claro como se establecen la corrientes por el mismo. En ese caso es de aplicación la
segunda ley de Kirchhoff, que permite resolver el circuito con una gran claridad.

Puntos importantes de las leyes de kirchhoff

 Con la ley de corriente de Kirchhoff se encuentran los
voltajes en los nodos.

Circuitos I 6/9
Universidad Tecnológica de Panamá Facultad de Ingeniería Eléctrica
Laboratorio
Leyes de Kirchhoff

 La ley de corriente de Kirchhoff introduce al análisis nodal (de nodos).

 Con la ley de tensión de Kirchhoff se encuentran las corrientes en las mallas.
 La ley de tensión de Kirchhoff introduce al análisis por mallas (lazos).

3. Voltimetro
Un voltímetro es un instrumento de medición que se utiliza para medir la diferencia de
potencial eléctrico, también conocido como voltaje, entre dos puntos en una corriente
eléctrica. Se mide la cantidad de carga eléctrica positiva a medida que entre un punto
dentro de un circuito eléctrico y luego mide la entrada negativa a medida que pasa a
través de otro punto.
Los voltímetros originalmente eran galvanómetros, también se le conocen como
multímetros porque también miden la resistencia y la corriente.
¿Cómo funciona un Voltímetro?
Dos cables se utilizan: un cable (el color rojo) está conectado desde
el terminal positivo del voltímetro, al extremo positivo de la batería.
El otro cable (el color negro) se conecta desde el terminal negativo
en el voltímetro hasta el punto negativo de la batería. Poner
el medidor de voltaje correcto, el voltaje del voltímetro tienes que
ser superior al aparato, pero lo más cercano posible.

4. Amperímetro
Un amperímetro es un instrumento para medir la corriente eléctrica en amperios, que
fluye sobre una rama de un circuito eléctrico. Se debe colocar en serie con la rama a
medir y debe tener muy baja resistencia para evitar una alteración significativa de la
corriente que se va a medir.
Aspectos que se deben tener en cuenta para la medición
 Se debe tener un aproximado de corriente a medir ya que si es mayor de la
escala del amperímetro, lo puede dañar. Por lo tanto, la corriente debe ser menor
que la escala del amperímetro.
 Cada instrumento tiene marcada la posición en que se debe utilizar: horizontal,
vertical o inclinada. Si no se siguen estas reglas, las medidas no serían del todo
confiables y se puede dañar el eje que soporta la aguja.
 Todo instrumento debe ser inicialmente ajustado en cero.
 Las lecturas tienden a ser más exactas cuando las medidas
que se toman están intermedias a al escala del instrumento.
 Nunca se debe conectar un amperímetro con un circuito que
este energizado.

5. Código de colores de resistencia

Circuitos I 7/9
Universidad Tecnológica de Panamá Facultad de Ingeniería Eléctrica
Laboratorio
Leyes de Kirchhoff

El código de colores de resistencia funciona a base de colores. En la actualidad existen

una gran variedad de resistencias, son indispensables para los circuitos que utilizamos
hoy en día. Analizaremos el código de colores de las resistencias para averiguar los
valores que tienen. Este código es de gran utilidad debido a que no siempre tendremos
un aparato como un multimetro. Recordemos que la unidad de medida de estos
componentes es el Ohm.

Bibliografía
https://www.ecured.cu/Leyes_de_Kirchhoff
https://virtual.utp.ac.pa/moodle/pluginfile.php/198503/mod_resource/content/1/1.b
%20Introduccion.pdf
https://www.demaquinasyherramientas.com/herramientas-de-medicion/introduccion-al-
voltimetro
http://hyperphysics.phy-astr.gsu.edu/hbasees/magnetic/movcoil.html#c3
https://www.electricasas.com/mediciones-electricas/amperimetro/
https://www.espaciohonduras.net/electronica/codigo-de-co
https://unicrom.com/codigo-de-colores-de-las-resistencias/
Conclusión
En este laboratorio observamos la eficiencia del simulador además del análisis de las
leyes que pusimos en práctica a lo largo de la experimentacion, tomando en cuenta que
debemos tener como conocimiento los colores de las resistencia porque son muy útiles y
también los métodos para utilizar las herramientas para saber si los circuitos funcionan
de manera adecuada.
