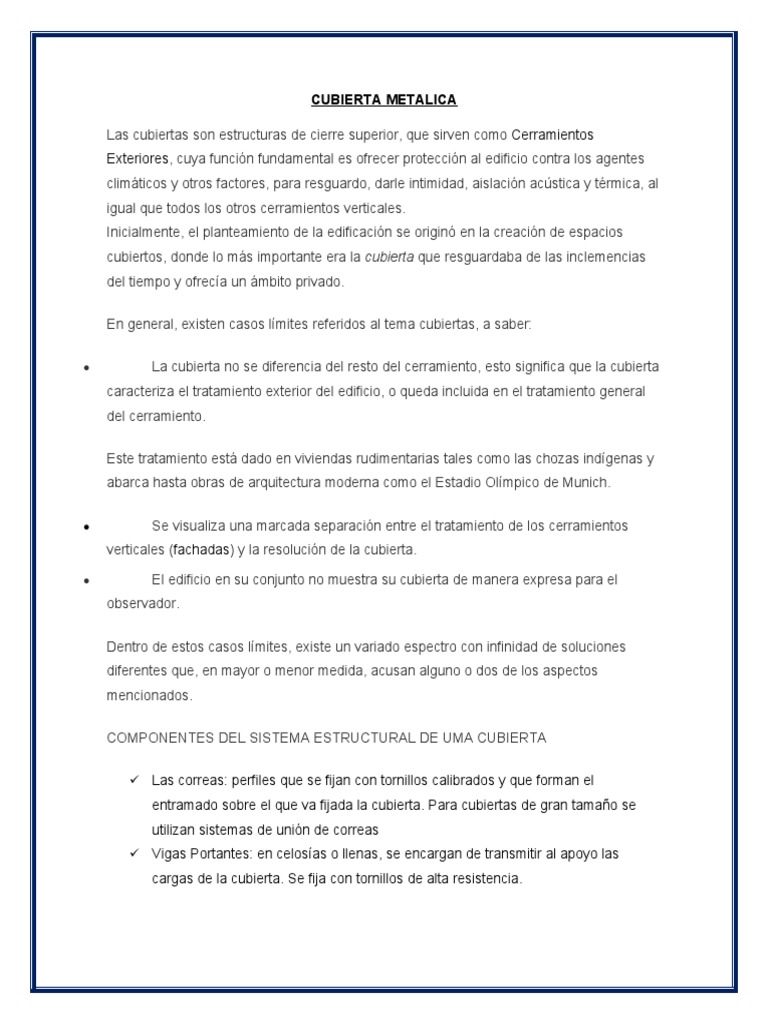

CUBIERTA METALICA

Las cubiertas son estructuras de cierre superior, que sirven como Cerramientos

Exteriores, cuya función fundamental es ofrecer protección al edificio contra los agentes
climáticos y otros factores, para resguardo, darle intimidad, aislación acústica y térmica, al
igual que todos los otros cerramientos verticales.
Inicialmente, el planteamiento de la edificación se originó en la creación de espacios
cubiertos, donde lo más importante era la cubierta que resguardaba de las inclemencias
del tiempo y ofrecía un ámbito privado.

En general, existen casos límites referidos al tema cubiertas, a saber:

 La cubierta no se diferencia del resto del cerramiento, esto significa que la cubierta
caracteriza el tratamiento exterior del edificio, o queda incluida en el tratamiento general
del cerramiento.

Este tratamiento está dado en viviendas rudimentarias tales como las chozas indígenas y
abarca hasta obras de arquitectura moderna como el Estadio Olímpico de Munich.

 Se visualiza una marcada separación entre el tratamiento de los cerramientos

verticales (fachadas) y la resolución de la cubierta.

 El edificio en su conjunto no muestra su cubierta de manera expresa para el

observador.

Dentro de estos casos límites, existe un variado espectro con infinidad de soluciones
diferentes que, en mayor o menor medida, acusan alguno o dos de los aspectos
mencionados.

COMPONENTES DEL SISTEMA ESTRUCTURAL DE UMA CUBIERTA

 Las correas: perfiles que se fijan con tornillos calibrados y que forman el

entramado sobre el que va fijada la cubierta. Para cubiertas de gran tamaño se
utilizan sistemas de unión de correas
 Vigas Portantes: en celosías o llenas, se encargan de transmitir al apoyo las
cargas de la cubierta. Se fija con tornillos de alta resistencia.
  Pilares estructurales: soportan y transmiten al cimiento las acciones de la cubierta.
La distribución coincide con los extremos de las vigas portantes.
 Pilares de cierre: soportan y transmiten al cimiento las acciones originadas por el
viento. Para su dimensión se considera la existencia de otras sobrecargas y se
fabrican con perfiles UPN empresillados.
 Anclajes: sobre ellos se materializa la unión entre los pilares y la cimentación.
Cada conjunto está formado por una zona roscada para facilitar los niveles y
aplome de los pilares.
 Arriostramiento: son los elementos estructurales que van distribuidos en la cubierta
y la fachada para transmitir a la cimentación el componente horizontal de la s
cargas que actúan en el edificio.
 Cubierta: se pueden utilizar distintos materiales, desde fibrocemento, paneles
sándwich, chapas de acero galvanizados. Las modificaciones en los planos de la
estructura se resuelven curvando las chapas o con caballetes especiales,
dependiendo del material.
 Lucernario: se ubican en zonas más inclinadas de la cubierta para aprovechar la
luz natural pero evitar la entrada directa de los rayos solares.
 Canalones: para recoger el agua y distribuirla hasta las bajantes. Las uniones
entre tramos van soldadas para mayor duración.
 Aislamiento térmico: textiles sintéticos (lana de vidrio por ejemplo) colocados bajo
el material de cubierta y va distribuido sobre una red de soporte que se extiende
sobre las correas.
 Falso techo: fabricado con placas de fibrocemento o aluminio. Van ancladas en un
entramado de listones de madera suspendido de la estructura de la cubierta.

CLASIFICACION

Podemos agrupar los distintos tipos de cubiertas en tres tipos, veamos:

 Cubiertas singulares compuestas por superficies de simple o doble curvatura.

Dentro de estas podemos destacar las cubiertas autoportantes. Solución constructiva en
la que no existe estructura portante. Consiste en un perfil metálico curvado que apoya
sobre las vigas de carga.
 Cubiertas compuestas por superficies inclinadas planas, por lo general con
acusada pendiente y visible en la composición del conjunto ( es el caso de los [[Tejados y
paredes.
 Cubiertas compuestas por superficies planas de poca pendiente, por lo general
transitables, no visibles en la composición de conjunto, exceptuando por puntos de vista
elevado (es el caso de las cubiertas planaso azoteas).

Al momento de elaborar el proyecto, se elige un tipo de cubierta, que responde al

programa del edificio diseñado, del entorno circundante y de las condiciones climáticas de
la región donde se halla implantado.

CONDICIONES PARA LA CONSTRUCCION DE LA CUBIERTA

La condición principal de una cubierta ha de ser la estanqueidad, y como todos

los Cerramientos Exteriores, cumplirá todas aquellas funciones genéricas de protección
y aislamiento que se califican como básicas en aquellos.

De manera que, la cubierta, como unidad de conjunto y cierre superior (por lo general, a
veces se extiende lateralmente) debe tener un tratamiento específico de estanqueidad, y
como elemento constructivo que lo recibe y apoya, debe cumplimentar las siguientes
condiciones:

a. Aislamiento térmico y acústico de acuerdo a variables y por proyecto.

b. Las cubiertas deben reunir las condiciones constructivas necesarias para cumplir
con estanqueidad e impermeabilización y con las funciones que le son propias, conforme
su naturaleza y circunstancias, con aptitud de los materiales para resistir cambios
térmicos bruscos, ventilación adecuada, etc.

De acuerdo al clima de la zona, resolverá la cubierta de modos diversos y con los

materiales propios de la región.

Toda cubierta apoya sobre una base resistente, la cual está construida con los elementos
constructivos correspondientes e independientes del tratamiento de la superficie de la
cubierta en sí. No obstante, existen casos en que el elemento resistente está íntimamente
ligado a ella, como en los siguientes casos:
 La cubierta está resuelta con los mismos elementos de composición que la estructura
resistente, en tal caso, es difícil separar uno de otro sobre todo en tratamiento de
huecos, lucernarios, etc. Estos configuran casos singulares que no pueden
sistematizarse.

La cubierta está realizada a través de una solución específica que comprende en su

conjunto el elemento resistente. Tales son los casos de los forjados, y por ello
conviene que encabecen la enumeración de los medios correspondientes a las
cubiertas (materiales empleados, elementos y sistemas).

PATOLOGIA DE CUBIERTAS

Las Patologías de las Cubiertas se consideran más del 25% de las humedades, siendo en

la mayoría de los casos un fallo en la lámina de impermeabilización.

Éstos son los agentes patológicos más comunes en relación a las Patologías de las
Cubiertas:

 Acción de viento: desprendimientos de piezas y desgarro de láminas.

 Acción nieve-hielo: Rotura por exceso de carga, de aleros, canalones o bien
Roturas por heladicidad de piezas (pizarras, tejas), láminas impermeabilizantes
(por pérdida de elasticidad), elementos complementarios se recogida y evacuación
(canalones, cazoletas, etc).

COMPLEMENTOS DE LA CUBIERTA

Los Complementos de las Cubiertas son todos los elementos secundarios usados en

las cubiertas, cuya elección depende de las características de diseño y de una serie de
variables entre las que se encuentran el clima y la zonificación de la edificación.

Se denominan Complementos de cubiertas a:

 Aislantes Térmicos

 Aislantes Acústicos

 Membranas Impermeabilizantes

 Planchas de Zinc, otros.

La composición de una cubierta admite diferentes soluciones en cuanto a diseño, función
y materiales intervinientes. Por ejemplo, es habitual que la base estructural sea el tablero
para el caso de las cubiertas inclinadas (tejado).

TIPOS DE CUBIERTA

Cubiertas Inclinadas:

Las cubiertas inclinadas son empleadas en las construcciones desde tiempos remotos.

En la prehistoria el hombre confeccionaba precarias cubiertas con un entramado de

ramas y listones, dándoles cierta inclinación para el escurrido del agua de las lluvias.

Miles de años después, seguimos construyendo cubiertas inclinadas, empleando tanto los
materiales tradicionales como otros nuevos materiales y tecnologías novedosas que se
van agregando.

La cubierta inclinada es una solución constructiva basada en una pendiente, integrada por

distintos planos inclinados que favorecen la eliminación del agua y se unen con
el solape de pequeñas piezas de protección.

En las cubiertas planas se utilizan impermeabilizantes que en las cubiertas inclinadas son
sustituídas por las piezas de acabado final, impermeables, y que como las escamas de la
piel de un pez, protegen los faldones de la cubierta, dispuestos con tal inclinación para
acelerar el deslizamiento del agua fuera de la superficie exterior.

PROTECCIÓN CONTRA EL AGUA

La inclinación de los faldones es una solución eficaz para el deslizamiento del agua.
Cuanto más se aumenta la pendiente, mayor es la velocidad del agua, reduciendo el
tiempo de la misma sobre la superficie.

A fin de que el agua no penetre la cubierta, se utiliza el acabado final con un material
impermeable o que posea un coeficiente bajo de absorción.

Las piezas que integran la cubierta, sean éstas: tejas, paneles, plaquetas, etc., forman
juntas de unión entre ellas. Estos son los lugares por donde puede puede penetrar el
agua; por ello la pendiente acelera el deslizamiento del agua impidiendo su penetración, y
cuanto menos juntas, menor es el riesgo.

Las cubiertas de tejas exigen una pendiente mínima del 15%, porque si tuviera menor
pendiente se introduciría el agua.

El solape de las piezas es muy importante en estos casos. Si la cubierta tiene poca
pendiente es menester solapar más las piezas para garantizar que no se introduzca el
agua. A mayor pendiente no se requiere un solapado tan grande pero debe cuidarse que
las piezas no se desestabilicen de su base de apoyo debido a la mayor pendiente.

En los aleros debe tenerse especial cuidado ya que es allí donde circula mayor cantidad
de agua, por lo que se recomienda nunca bajar de la pendiente mínima establecida para
cada caso.

PROTECCIÓN CONTRA EL VIENTO

En las cubiertas inclinadas tradicionales, el espacio bajo la misma se destinaba a la

ventilación.

La humedad que pudiera penetrar a causa del agua empujada por el viento, se evitaba
por la ventilación permanente en esta cámara de aire que también cumplía eficientemente
la función de aislación térmica. A esta cubierta se la denomina cubierta fría.

Como consecuencia de la falta de suelo edificable, estos espacios destinados a trasteros,

se han convertido en sitios habitados. El cambio de destino, por ende, ha modificado su
ventilación contínua, y con ello se originan problemas de condensación, altas
temperaturas, humedades, etc., que exigen soluciones alternativas.

Con una cubierta de un espesor del orden de los 30 cm., debemos recurrir al uso de
materiales con distinta función, que superpuestos ofrezcan las soluciones necesarias. A
esta cubierta se la denomina cubierta caliente.
 CONFORMACION DE LAS CUBIERTAS INCLINADAS

Éstos son los elementos que forman las cubiertas inclinadas:

 Soporte Estructural.

Tiene la función de servir de apoyo a todas las capas que integran la cubierta y transmitir
las cargas en forma vertical sobre los elementos de apoyo.

 Aislamiento Térmico.

Tiene la función de proteger el ámbito interior frente a las diferencias de temperatura.

 Protección y Acabado Final.

Sobre el soporte estructural se dispone una placa de base para el apoyo de la capa de
acabado final; la función de esta última capa es facilitar el desagüe garantizando que no
ingrese al interior el agua y colaborando en la ventilación de la cubierta.
