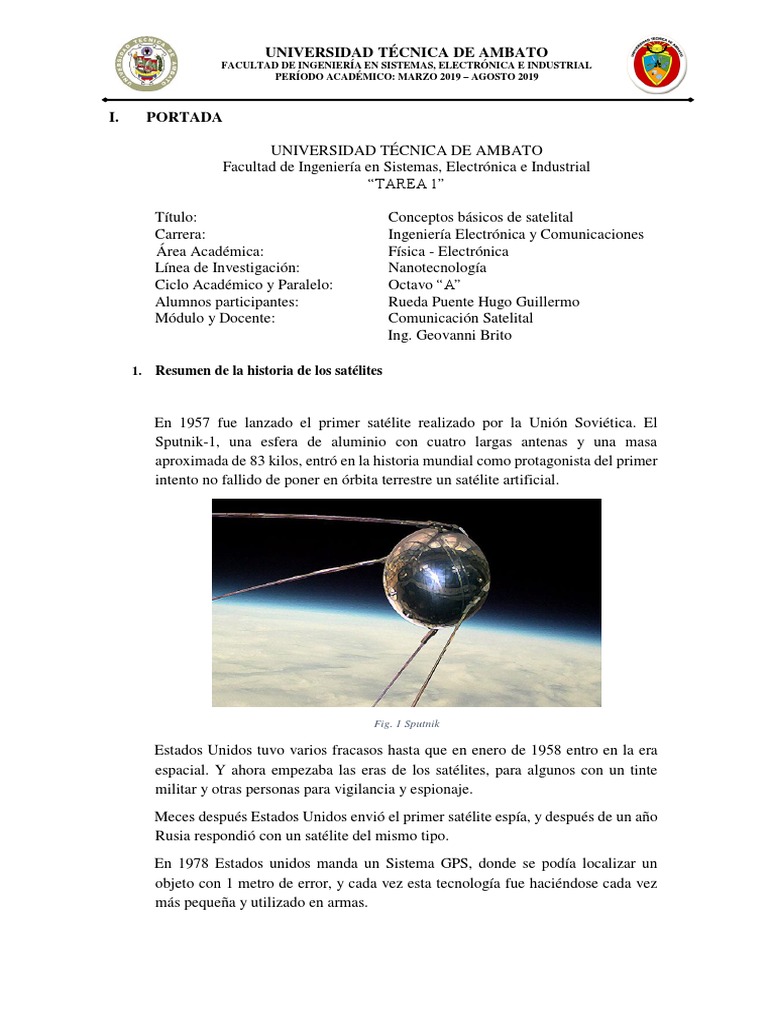

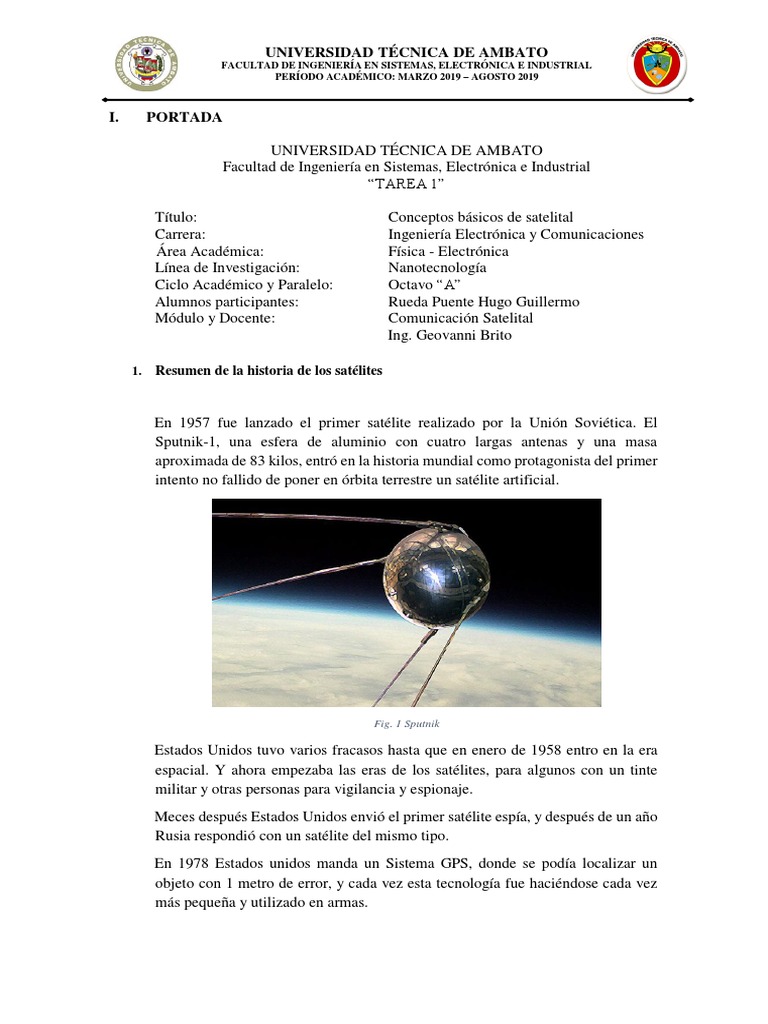

UNIVERSIDAD TÉCNICA DE AMBATO

FACULTAD DE INGENIERÍA EN SISTEMAS, ELECTRÓNICA E INDUSTRIAL

PERÍODO ACADÉMICO: MARZO 2019 – AGOSTO 2019

I. PORTADA

UNIVERSIDAD TÉCNICA DE AMBATO

Facultad de Ingeniería en Sistemas, Electrónica e Industrial
“TAREA 1”

Título: Conceptos básicos de satelital

Carrera: Ingeniería Electrónica y Comunicaciones
Área Académica: Física - Electrónica
Línea de Investigación: Nanotecnología
Ciclo Académico y Paralelo: Octavo “A”
Alumnos participantes: Rueda Puente Hugo Guillermo
Módulo y Docente: Comunicación Satelital
Ing. Geovanni Brito

1. Resumen de la historia de los satélites

En 1957 fue lanzado el primer satélite realizado por la Unión Soviética. El

Sputnik-1, una esfera de aluminio con cuatro largas antenas y una masa
aproximada de 83 kilos, entró en la historia mundial como protagonista del primer
intento no fallido de poner en órbita terrestre un satélite artificial.

Fig. 1 Sputnik

Estados Unidos tuvo varios fracasos hasta que en enero de 1958 entro en la era
espacial. Y ahora empezaba las eras de los satélites, para algunos con un tinte
militar y otras personas para vigilancia y espionaje.
Meces después Estados Unidos envió el primer satélite espía, y después de un año
Rusia respondió con un satélite del mismo tipo.
En 1978 Estados unidos manda un Sistema GPS, donde se podía localizar un
objeto con 1 metro de error, y cada vez esta tecnología fue haciéndose cada vez
más pequeña y utilizado en armas.
 UNIVERSIDAD TÉCNICA DE AMBATO
FACULTAD DE INGENIERÍA EN SISTEMAS, ELECTRÓNICA E INDUSTRIAL
PERÍODO ACADÉMICO: MARZO 2019 – AGOSTO 2019

Fig. 2 Sistema GPS

En 1962 AT&T lanza su primer satélite comercial con el motivo de enviar datos
a través de este medio, lo que quería era transmitir imágenes de televisión en
directo. El nombre de este satélite era Telstar, se encargaba de las transmisiones
de televisión en vivo y costo 50 millones de dólares.

Fig. 3 Telstar

Se quería tener una transmisión, por este motivo crean los satélites
geoestacionarios, que debían permaneces a una altura mayor y podrían transmitir
con una manera continua. El primer evento transmitido de esta manera fue la copa
del mundo.
En los años 60 la meteorología era más un arte que una ciencia. Los satélites
ofrecieron mejores pronósticos, el primer satélite que fue utilizado para esta
ciencia fue lanzado en 1962. Una vez que el satélite captaba estas imágenes los
meteorólogos desarrollaban modelos conceptuales para poder entenderlos. Los
satélites modernos han hecho más preciso ahora la detección de fenómenos
importantes dentro de estas ciencias.
 UNIVERSIDAD TÉCNICA DE AMBATO
FACULTAD DE INGENIERÍA EN SISTEMAS, ELECTRÓNICA E INDUSTRIAL
PERÍODO ACADÉMICO: MARZO 2019 – AGOSTO 2019

El telescopio espacial Hubble es un telescopio que orbita en el exterior de la

atmosfera, en órbita circular alrededor del planeta Tierra a 593 Kilómetros sobre
el nivel del mar. Fue lanzado por la NASA para ayudar a los científicos en diversas
investigaciones.

Fig. 4 Telescopio Hubble

A nivel que la tecnología satelital ha ido creciendo, también se empezaban a

conocer ataques de hackeo a varios satélites. En 2002 se interrumpió la
transmisión de la copa del mundo en China por un ataque al satélite que estaba a
cargo de la transmisión, fue interrumpida por 8 días la transmisión.

2. Satélite de comunicaciones

Fig. 5 Satélite de comunicaciones

Los satélites de comunicaciones son un medio para emitir señales de radio y

televisión desde unas zonas de la Tierra hasta otras, ya que se utilizan como
enormes antenas suspendidas del cielo. Las frecuencias que manejan son elevadas,
 UNIVERSIDAD TÉCNICA DE AMBATO
FACULTAD DE INGENIERÍA EN SISTEMAS, ELECTRÓNICA E INDUSTRIAL
PERÍODO ACADÉMICO: MARZO 2019 – AGOSTO 2019

en el rango de los GHz. La elevada direccionalidad de las antenas utilizadas

permite "alumbrar" zonas concretas de la Tierra.
Un satélite de comunicaciones es básicamente un repetidor de señales de
radiofrecuencia que orbita la Tierra y aprovecha con esto la capacidad para cubrir
grandes regiones. Consiste en un receptor de señales de "subida" que recibe de
una estación en tierra. Una vez que las recibe, amplifica estas señales y las
retransmite por un transmisor de "bajada" en diferente frecuencia. Esta
combinación de receptor/transmisor en diferentes portadoras se le conoce como
transpondedor.

3. Principales problemas que existen para colocar un satélite en el espacio.

• La asignación del ancho de banda para tráfico en el espacio, ya que actualmente

se encuentran disponibles y es necesario dinero para aprovecharlo, ya que
todavía es caro. Además de estas bandas comerciales, existen muchas bandas
gubernamentales y militares.
• La distancia que alcance el satélite en el espacio ya que si no alcanza su
posición exacta no se sincronizara en frecuencia con las antenas terrestres.
• La basura espacial ya que, al momento de entrar en órbita, el mismo puede
chocar con algún resto del espacio y producir una gran catástrofe en el espacio,
dejando así más basura y restos de satélites.
• Las armas anti satélites tal y como se conciben actualmente sólo pueden actuar
sobre los satélites en órbitas bajas, por lo que puede desecharse su utilización
sobre este tipo de sistema.
• La generación de rayos gamma con la atmósfera, genera un campo eléctrico
radial que afecta principalmente a los equipos de comunicaciones e
instalaciones de superficie.

4. Enumere las partes que tiene un satélite

 Plataforma y Carga Útil  Antenas C

 Paneles Solares  Soporte para las Antenas
 Antenas Este KU  Arquitectura de los satélites
 Antenas Oeste KU
 UNIVERSIDAD TÉCNICA DE AMBATO
FACULTAD DE INGENIERÍA EN SISTEMAS, ELECTRÓNICA E INDUSTRIAL
PERÍODO ACADÉMICO: MARZO 2019 – AGOSTO 2019

Fig. 6 Partes de un satélite

5. Orbitas en que giran los satélites.

 Órbita Terrestre Baja (LEO): Entre 200 y 2000 km de altura. Utilizada por la
mayoría de satélites de observación y también para la Estación Espacial
Internacional, el telescopio espacial 'Hubble' y los transbordadores espaciales.
Algunos casos especiales de este tipo de orbita son: Órbita Polar, Órbita Polar
Helio síncrona y orbita de estacionamiento.

 Órbita Terrestre media (MEO): Entre 2 000 y 35 786 km de altura.

Actualmente utilizada por los sistemas de navegación global.

 Órbita Geosíncrona: A 35 786 km de altura. Este tipo de órbita tiene la

particularidad de que su periodo es igual al periodo de rotación de la Tierra. En
concreto, la más usada es: Órbita Geoestacionaria.

 Orbita Alta Terrestre (HEO): Una órbita geocéntrica por encima de la órbita
geosíncrona de 35 786 km; también conocida como órbita muy excéntrica u órbita
muy elíptica.

 Órbitas de Hohmann o de transferencia: Órbita elíptica que se utiliza para

pasar de una órbita circular a otra con un gasto energético mínimo.
 UNIVERSIDAD TÉCNICA DE AMBATO
FACULTAD DE INGENIERÍA EN SISTEMAS, ELECTRÓNICA E INDUSTRIAL
PERÍODO ACADÉMICO: MARZO 2019 – AGOSTO 2019

Fig. 7 Orbitas para satélites

6. Problemas de comunicación se dan con los satélites.

- La limitación de potencia disponible en el satélite. Los sistemas móviles por

satélite sufren grandes pérdidas de propagación dada la gran distancia entre
el terminal móvil y el satélite.

- Si la señal recibida desde el satélite se ve afectada por un bloqueo debido a

árboles, accidentes orográficos, edificios, etc., el enlace entre el satélite y el
terminal móvil podría romperse. Esta limitación implicaba la necesidad de
existencia de visión directa entre el satélite y el terminal móvil y por lo tanto
dificultaba las comunicaciones con ángulos de elevación bajos (<10º).

- Otro problema de los satélites GEO es que su cobertura no alcanza los polos
más elevados de la tierra, siendo el norte y sur de la misma, y esto se da por
el ángulo de elevación reducido. La satélite gira alrededor del Ecuador y la
cobertura no alcanza ciertas zonas.

 Pueden existir perturbaciones en el espacio, entre estas tenemos:

 Perturbación electromagnética para impedir o dificultar el uso del

espectro.
 Decepción.
 Escucha de la señal por parte del adversario.
 Destrucción física de los equipos y medios de transmisión.
 Destrucción lógica (electromagnética) del software y/o hardware.
 Ataque físico a una estación o parte del sistema.
 Ataque electromagnético a estación o parte del sistema
 UNIVERSIDAD TÉCNICA DE AMBATO
FACULTAD DE INGENIERÍA EN SISTEMAS, ELECTRÓNICA E INDUSTRIAL
PERÍODO ACADÉMICO: MARZO 2019 – AGOSTO 2019

7. Aplicaciones que se dan a los satélites.

Entre las aplicaciones que se nombran para los satélites tenemos:

 Uso Militar.
 Uso en las Telecomunicaciones.
 Uso en la Meteorología.
 Sistemas de posicionamiento global.
 Desarrollo de Investigaciones.

Fig. 8 Telecomunicaciones entre satélites
