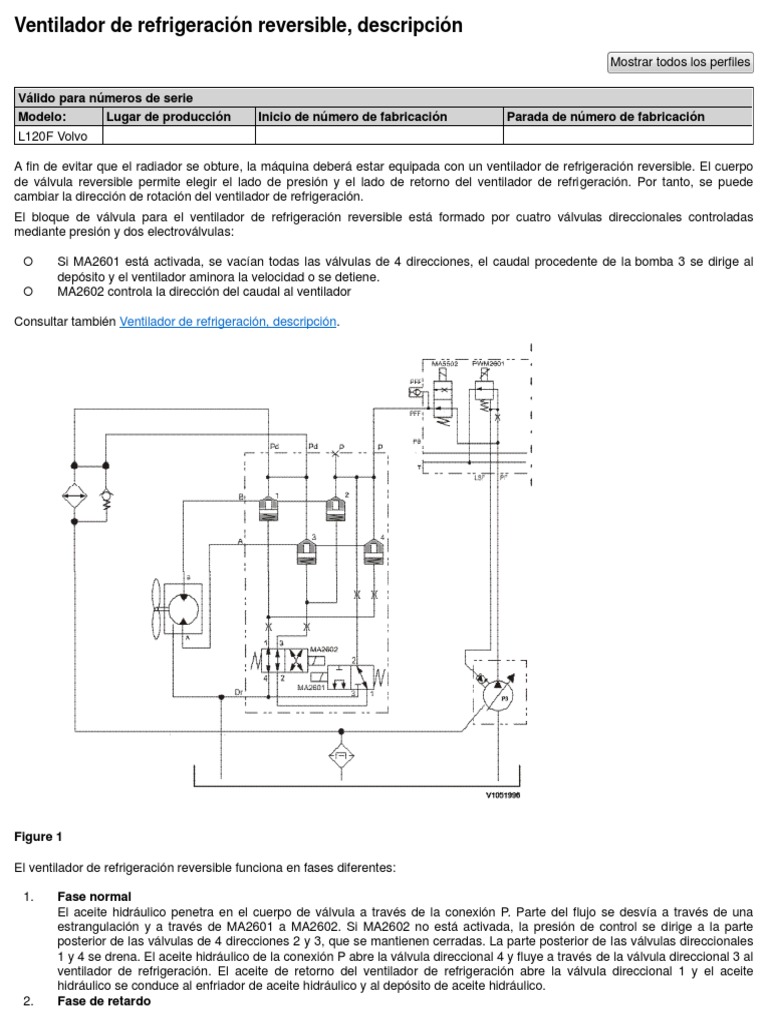

Ventilador de refrigeración reversible, descripción

Mostrar todos los perfiles

Válido para números de serie

Modelo: Lugar de producción Inicio de número de fabricación Parada de número de fabricación
L120F Volvo

A fin de evitar que el radiador se obture, la máquina deberá estar equipada con un ventilador de refrigeración reversible. El cuerpo
de válvula reversible permite elegir el lado de presión y el lado de retorno del ventilador de refrigeración. Por tanto, se puede
cambiar la dirección de rotación del ventilador de refrigeración.
El bloque de válvula para el ventilador de refrigeración reversible está formado por cuatro válvulas direccionales controladas
mediante presión y dos electroválvulas:

 Si MA2601 está activada, se vacían todas las válvulas de 4 direcciones, el caudal procedente de la bomba 3 se dirige al
depósito y el ventilador aminora la velocidad o se detiene.
 MA2602 controla la dirección del caudal al ventilador

Consultar también Ventilador de refrigeración, descripción.

Figure 1

El ventilador de refrigeración reversible funciona en fases diferentes:

1. Fase normal
El aceite hidráulico penetra en el cuerpo de válvula a través de la conexión P. Parte del flujo se desvía a través de una
estrangulación y a través de MA2601 a MA2602. Si MA2602 no está activada, la presión de control se dirige a la parte
posterior de las válvulas de 4 direcciones 2 y 3, que se mantienen cerradas. La parte posterior de las válvulas direccionales
1 y 4 se drena. El aceite hidráulico de la conexión P abre la válvula direccional 4 y fluye a través de la válvula direccional 3 al
ventilador de refrigeración. El aceite de retorno del ventilador de refrigeración abre la válvula direccional 1 y el aceite
hidráulico se conduce al enfriador de aceite hidráulico y al depósito de aceite hidráulico.
2. Fase de retardo
 La V-ECU desciende la corriente a PWM2601 y el caudal de P3 disminuye. MA2601 se activa y la parte posterior de las
válvulas de 4 direcciones se vacía en el depósito. El caudal de aceite hidráulico se conduce directamente al depósito a
través de las válvulas direccionales. Debido a la inercia del ventilador de refrigeración, el descenso de la velocidad se
efectúa lentamente. La fase de reducción continúa hasta que la velocidad del ventilador de refrigeración disminuye a 100
rpm o pasados 13 segundos.
3. Fase de inversión
MA2602 se activa y MA2601 se desactiva. La presión se dirige a la parte posterior de las válvulas de 4 direcciones 1 y 4,
que se cierran. La parte posterior de las válvulas direccionales 2 y 3 se vacía. La V-ECU eleva la corriente de PWM2601 al
máximo. El aceite de la conexión P abre la válvula direccional 2 y el caudal se conduce a través de la válvula direccional 1 al
ventilador de refrigeración. El aceite de retorno del ventilador de refrigeración abre la válvula direccional 3 y el aceite
hidráulico se conduce al enfriador de aceite hidráulico y al depósito de aceite hidráulico.
4. Fase de retorno
La V-ECU desciende la corriente a PWM2601 y el caudal de P3 disminuye. MA2601 se activa y la parte posterior de las
válvulas de 4 direcciones se vacía en el depósito. El caudal de aceite hidráulico se conduce directamente al depósito a
través de las válvulas direccionales. Debido a la inercia del ventilador de refrigeración, el descenso de la velocidad se
efectúa lentamente. La fase de reducción continúa hasta que la velocidad del ventilador de refrigeración disminuye a 100
rpm o pasados 13 segundos. MA2602 y MA2601 están desactivados y el ventilador reversible de refrigeración se halla en
fase normal.

Programa (software)

Ventilador de refrigeración reversible

Señales de entrada Condiciones para las funciones de salida Funciones de salida
Condiciones generales de funcionamiento:
 Parámetro VCADS  MA2601 ENCENDIDO/
Pro GEI  GEI = 1 APAGADO
 Parámetro VCADS  GEJ = MANUAL, CORTO o LARGO  MA2602 ENCENDIDO/
Pro GEJ  GEK = 60–180 segundos APAGADO
 Parámetro VCADS  GEL = 20–180 segundos  Velocidad requerida del
Pro GEK  GEL = 20–180 segundos ventilador
 Parámetro VCADS  GEM = 15–180 minutos  El ventilador cambia
Pro GEL  GEN = 20–180 segundos alternativamente de
 Parámetro VCADS  GEO = 15–180 minutos VERDADERO/FALSO
Pro GEM  Motor encendido
 Parámetro VCADS  Temperatura del aceite hidráulico > 0 °C (32 °F)
Pro GEN
 Parámetro VCADS Sin inversión
Pro GEO  Fase de retardo
 Velocidad máxima  Temperatura del aire de admisión < 90 °C (194°F)
del ventilador de  Freno adicional requerido
refrigeración
 Bomba del ventilador
de refrigeración de la
 Fase de retorno  MA2601 desactivado
prueba de presión
 Temperatura del aire de admisión < 90 °C (194°F)  PWM2601 recibe corriente
solicitada en "On/
Off"  Freno adicional requerido máxima
 Prueba de sonido
solicitada On/Off
 Motor encendido/  Fase de inversión  La inversión se interrumpe y
apagado  Prueba de presión de la bomba del ventilador de regresa a la fase Normal .
 Ventilador de refrigeración solicitada en "On"
refrigeración  Prueba de sonido activada
reversible Marcha  Aumento de la velocidad del ventilador de refrigeración
atrás manual On/Off con AC requerido como VERDADERO
 Temperatura del aire
de admisión,
SE2507
 Temperatura de
aceite hidráulico,
SE9102
 Velocidad del
ventilador de
refrigeración,
SE2601
 Control del
ventilador de
 refrigeración,
PWM2601
 Velocidad del
ventilador de
refrigeración con
freno auxiliar
 Solicitado aumento
de velocidad del
ventilador de
refrigeración con CA

 Supervisión de  Señal defectuosa, consultar Diagnóstico  Comprobar

MA2601 Fallo vent. revers. de
 Supervisión de refrigeración
MA2602

En caso de que existan señales de entrada incorrectas, será de aplicación lo siguiente:

Señal de entrada Valor asumido en caso de fallo

Parámetro VCADS Pro GEI “OFF”
Parámetro VCADS Pro GEJ “OFF”
Solicitada prueba de presión de la bomba del ventilador de Desactivado
refrigeración
Prueba de sonido solicitada Desactivado
Solicitado aumento de velocidad del ventilador de refrigeración con Falso
CA
Ventilador de refrigeración reversible Marcha atrás manual On/Off “OFF”
Temperatura del aire de admisión, SE2507 <90 °C
Motor encendido/apagado Encendido
Velocidad del ventilador de refrigeración, SE2601 >100 rpm
Velocidad máxima del ventilador de refrigeración 2000 rpm
Velocidad del ventilador de refrigeración con freno auxiliar 0 r/min
Temperatura de aceite hidráulico, SE9102 <0 °C
Control del ventilador de refrigeración, PWM2601 0 MPa
