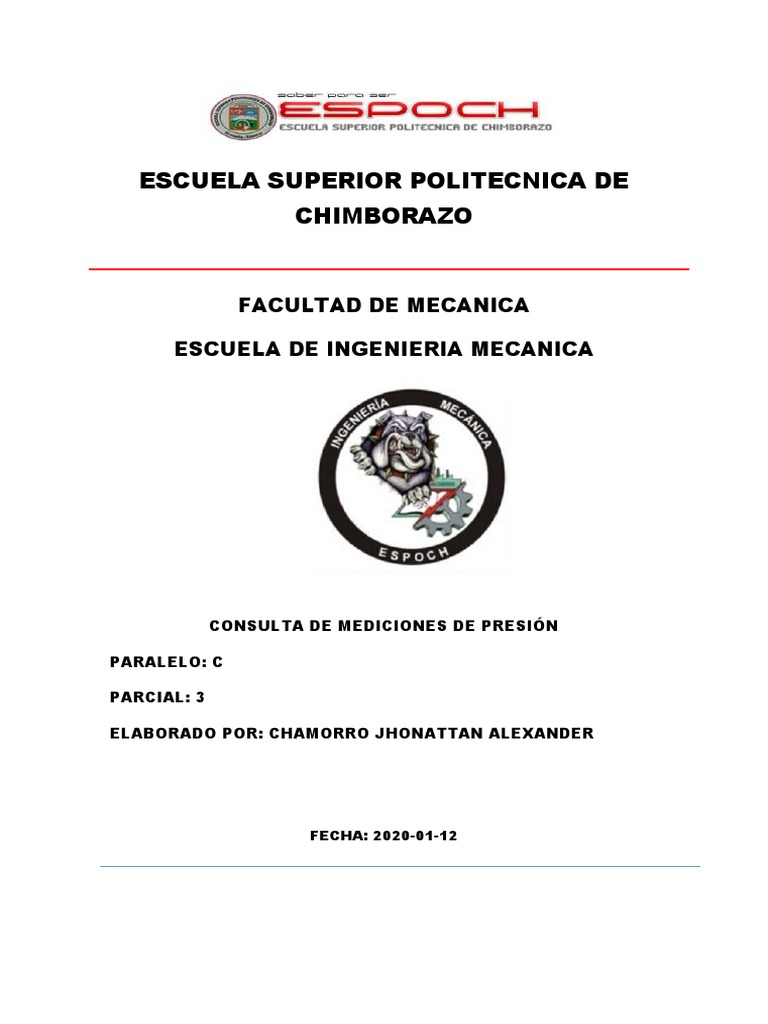

ESCUELA SUPERIOR POLITECNICA DE

CHIMBORAZO

FACULTAD DE MECANICA

ESCUELA DE INGENIERIA MECANICA

CONSULTA DE MEDICIONES DE PRESIÓN

PARALELO: C

PARCIAL: 3

ELABORADO POR: CHAMORRO JHONATTAN ALEXANDER

FECHA: 2020-01-12
MANÓMETRO DE TUBO ABIERTO

El manómetro de tubo abierto consta de un tubo de vidrio doblado en forma de U, con una de
las ramas (la izquierda en la fotografía) muy larga y abierta al exterior, mientras que la otra,
más corta, se ensancha formando un receptáculo y luego se dobla en ángulo recto, quedando
también abierta al exterior. El tubo apoya en una tabla de madera en la que hay marcada una
escala graduada en centímetros. Antes de medir es necesario introducir suficiente cantidad de
mercurio en el manómetro, que quedará almacenado en su mayoría en el receptáculo.

El manómetro de tubo abierto se utiliza para medir la presión manométrica del gas contenido
en un recipiente. Para ello (ver esquema de la figura inferior) la rama izquierda se conecta al
recipiente que contiene el gas que se halla a una presión absoluta P desconocida.

Tras la conexión, y siempre que la presión P

sea superior a la atmosférica, se producirá el ascenso de mercurio por la rama izquierda hasta
alcanzar una posición de equilibrio. En ése momento podemos afirmar que la presión es la
misma en las dos ramas del tubo manométrico al nivel marcado por el punto A.

La presión a ese nivel, analizando la rama izquierda es:

P(izq) = Patm + d(Hg)·g·h

Donde Patm es la presión atmosférica, d(Hg) es la densidad del mercurio a la temperatura de

trabajo y h es la altura de la columna de mercurio que se halla por encima de ese punto.

Analizando ahora la rama derecha, es evidente que:

P(der) = P

Como ya hemos indicado P(izq) = P(der), al estar al mismo nivel, por lo que:

P = Patm + d(Hg)·g·h

Lo que nos permite conocer la presión absoluta P siempre que se conozca la presión
atmosférica (ver el barómetro normal de cubeta y el barómetro de Fortin), y más directamente
el valor de la presión manométrica, P - Patm, cuyo valor es d(Hg)·g·h, y que se determina
fácilmente a partir de la lectura de la altura h.
BARÓMETRO DE MERCURIO

Es un instrumento de uso en meteorología mediante el cual se mide el valor de la presión

atmosférica. Está constituido por una columna de mercurio ubicada dentro de un tubo que
descansa verticalmente sobre un recipiente lleno de mercurio.

El tubo es de vidrio y está ubicado al revés o invertido; es decir, su abertura está en contacto
con el recipiente. La palabra barómetro proviene del griego antiguo, que significa baro “peso”
y metro “medida”. El barómetro de mercurio es uno de los dos tipos principales de barómetros
que existen.

La presión atmosférica es el peso o la fuerza de gravedad que actúa sobre un objeto, por
unidad de superficie o área ejercida por la atmósfera. El funcionamiento del barómetro se basa
en que el nivel que alcanza la columna de mercurio es equivalente al peso ejercido por la
atmósfera.

Con este instrumento científico se miden los cambios de presión ocasionados por el clima.
Analizando los cambios sutiles en la presión atmosférica se pueden pronosticar a corto plazo
cambios en el estado del tiempo o del clima.

UNIDADES DE LA PRESIÓN ATMOSFÉRICA

Las unidades en las cuales se puede expresar la presión atmosférica son variables. Con el
barómetro de mercurio, se reporta la presión atmosférica en milímetros, pies o pulgadas; estas
son conocidas como las unidades torr. Un torr es igual al 1 milímetro de mercurio (1 torr = 1
mm Hg).

La altura de la columna de mercurio en milímetros, por ejemplo, se corresponderá con el valor

de la presión atmosférica. Una atmósfera de mercurio equivale a 760 milímetros de mercurio
(760 mm Hg), o a 29,92 pulgadas de mercurio.
NIVEL DE MERCURIO

El nivel que alcance la columna de mercurio del tubo se corresponderá con el aumento o
descenso de la presión atmosférica. Mientras mayor sea la presión atmosférica de
determinado lugar, mayor altura alcanzará la columna de mercurio del barómetro.

Definido este fenómeno en la ecuación:

Pa=P=0+ ρg ( y 2+ y1 )=ρgh

Pa=Presión atmosférica

ρ=Densidad del mercurio (13534 kg /m³)

g= Aceleraciongravitacional ( 9,80665 m / s 2 )

h=Altura de la columna de mercurio

Así, el barómetro de mercurio indica la presión atmosférica directamente por la altura de la

columna de mercurio. El uso de este barómetro está desaconsejado a causa del
envenenamiento por mercurio.

MANÓMETRO DE BOURDON

El manómetro de Bourdon es un instrumento que sirve para medir la presión. Fue creado y
patentado en 1949 por el ingeniero francés Eugène Bourdon. Mide la presión manométrica,
que es la presión total que tiene el gas menos la presión atmosférica (la desprecia). A partir de
él han surgido muchos tipos de manómetros diferentes.

Consiste en un tubo de forma semicircular (el tubo de bourdon) con un extremo está sellado
(cerrado) y libre de desplazamiento y el otro está fijado y permanece conectado al conducto
donde la presión debe ser medida. (se conecta a la fuente de presión).

Cuando la presión a medir aumenta, el tubo se desenrolla; cuando disminuye, este tiende a
curvarse más. El movimiento es transmitido por una conexión a un sistema de engranajes
conectados a una aguja que se moverá de forma proporcional a la presión dentro del tubo
sobre un arco graduado (que marcará la presión).

La presión es medida usualmente en atmósferas, la medida del SI, aunque también puede ser
medida en Pascales o mm de Mercurio. Nuestro aparato mide en atmósferas.

Para presiones hasta 40 bar se utilizan en general tubos curvados de forma circular con un
ángulo de torsión de 270°, para presiones superiores, tubos con varias vueltas en forma de
tornillo.

Los tubos de Bourdon tienen una fuerza de retorno relativamente baja. Por ello, debe tenerse
en cuenta su influencia en la indicación, en los equipos adicionales como por ejemplo
indicadores de seguimiento, transmisores de señal límite o potenciómetros de control remoto.
Los órganos de medición de tubo de Bourdon solamente pueden protegerse contra
sobrec.arga de manera limitada mediante el apoyo del órgano medidor con un valor límite de
presión.

Para cualquier tipo de carga, la relación entre la carga y la deformación es una constante del
material, conocida como el módulo de Young: E=Carga/e. Por ende, si la constante de
deformación es conocida, se puede obtener la carga según:

Carga = E*e

De modo que, frente a deformaciones pequeñas de materiales elásticos, será posible obtener
una cuantificación reproducible de las cargas (fuerzas) solicitantes.

El manómetro de Bourdon depende, precisamente, de la elasticidad de los materiales

utilizados en su construcción. Este manómetro, tal vez el más común en plantas de procesos
que requieran medición de presiones.

BIBLIOGRAFIA:

https://culturacientificagoyablog.wordpress.com/manometro-de-bourdon/

https://www.lifeder.com/barometro-de-mercurio/

https://www4.ujaen.es/~jamaroto/F14.HTML

https://www.youtube.com/watch?v=Y9yBbFTUqK4

https://www.youtube.com/watch?v=KJCrjuB2HFc
