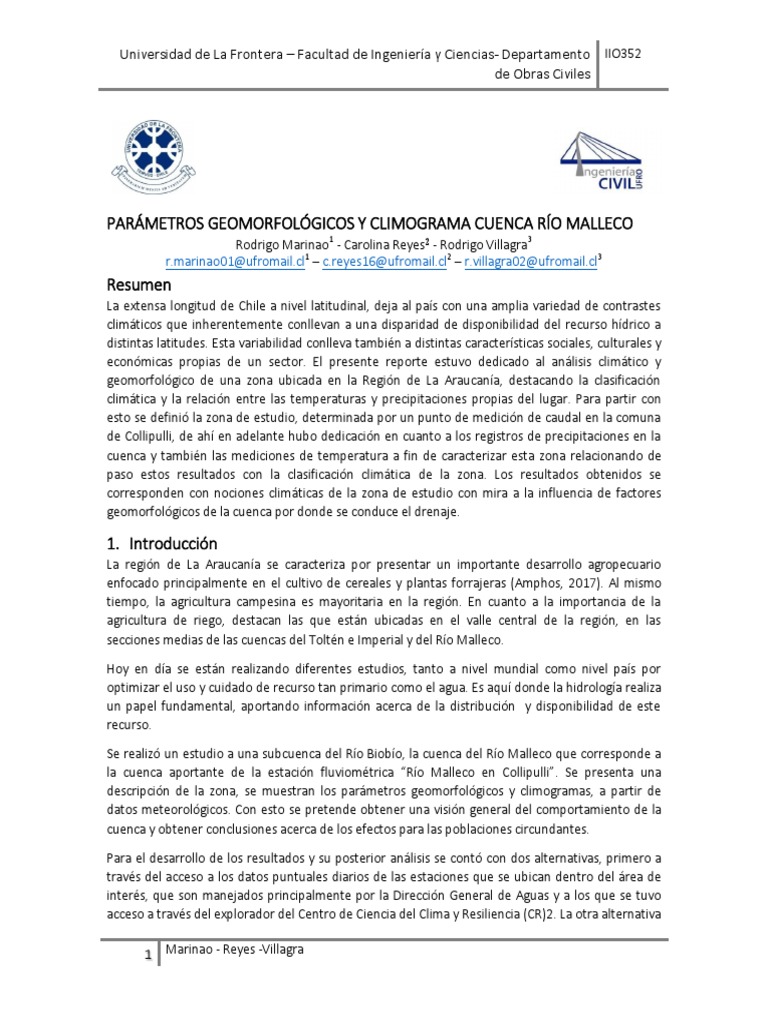

Universidad de La Frontera – Facultad de Ingeniería y Ciencias- Departamento IIO352
de Obras Civiles
PARÁMETROS GEOMORFOLÓGICOS Y CLIMOGRAMA CUENCA RÍO MALLECO
Rodrigo Marinao1 - Carolina Reyes2 - Rodrigo Villagra3
r.marinao01@ufromail.cl1 – c.reyes16@ufromail.cl2 – r.villagra02@ufromail.cl3
Resumen
La extensa longitud de Chile a nivel latitudinal, deja al país con una amplia variedad de contrastes
climáticos que inherentemente conllevan a una disparidad de disponibilidad del recurso hídrico a
distintas latitudes. Esta variabilidad conlleva también a distintas características sociales, culturales y
económicas propias de un sector. El presente reporte estuvo dedicado al análisis climático y
geomorfológico de una zona ubicada en la Región de La Araucanía, destacando la clasificación
climática y la relación entre las temperaturas y precipitaciones propias del lugar. Para partir con
esto se definió la zona de estudio, determinada por un punto de medición de caudal en la comuna
de Collipulli, de ahí en adelante hubo dedicación en cuanto a los registros de precipitaciones en la
cuenca y también las mediciones de temperatura a fin de caracterizar esta zona relacionando de
paso estos resultados con la clasificación climática de la zona. Los resultados obtenidos se
corresponden con nociones climáticas de la zona de estudio con mira a la influencia de factores
geomorfológicos de la cuenca por donde se conduce el drenaje.
1. Introducción
La región de La Araucanía se caracteriza por presentar un importante desarrollo agropecuario
enfocado principalmente en el cultivo de cereales y plantas forrajeras (Amphos, 2017). Al mismo
tiempo, la agricultura campesina es mayoritaria en la región. En cuanto a la importancia de la
agricultura de riego, destacan las que están ubicadas en el valle central de la región, en las
secciones medias de las cuencas del Toltén e Imperial y del Río Malleco.
Hoy en día se están realizando diferentes estudios, tanto a nivel mundial como nivel país por
optimizar el uso y cuidado de recurso tan primario como el agua. Es aquí donde la hidrología realiza
un papel fundamental, aportando información acerca de la distribución y disponibilidad de este
recurso.
Se realizó un estudio a una subcuenca del Río Biobío, la cuenca del Río Malleco que corresponde a
la cuenca aportante de la estación fluviométrica “Río Malleco en Collipulli”. Se presenta una
descripción de la zona, se muestran los parámetros geomorfológicos y climogramas, a partir de
datos meteorológicos. Con esto se pretende obtener una visión general del comportamiento de la
cuenca y obtener conclusiones acerca de los efectos para las poblaciones circundantes.
Para el desarrollo de los resultados y su posterior análisis se contó con dos alternativas, primero a
través del acceso a los datos puntuales diarios de las estaciones que se ubican dentro del área de
interés, que son manejados principalmente por la Dirección General de Aguas y a los que se tuvo
acceso a través del explorador del Centro de Ciencia del Clima y Resiliencia (CR)2. La otra alternativa
1 Marinao - Reyes -Villagra
Universidad de La Frontera – Facultad de Ingeniería y Ciencias- Departamento IIO352
de Obras Civiles
fue a través del manejo de mapas raster del “WorldClim - Global Climate Data” sitio donde se
puede acceder ofrecer a datos de precipitación, temperaturas medias, máximas y mínimas para un
periodo de 30 años (1970-2000).
2. Metodología
2.1 Descripción del área de estudio
Ilustración 1: Mapa de la zona de estudio (SRTM 90m Digital Elevation Database v4.1)
El punto de interés para partir este estudio corresponde a la estación fluviométrica “Río Malleco en
Collipulli”, ubicada en dicha comuna de la región de La Araucanía. Para este punto se determinó y
se estudió una cuenca aportante perteneciente a la subcuenca del “Río Malleco hasta bajo junta Río
Niblinto”, que a su vez contribuye a la cuenca mayor del “Río Bío Bío”. A pesar de esto, la cuenca
estudiada se ubica, hasta el punto de medición, completamente dentro de la Región de La
Araucanía.
Como se muestra en la ilustración 1, el largo de la cuenca analizada se extiende desde las primeras
elevaciones de la Cordillera de los Andes, particularmente desde el Parque Nacional Tolhuaca
donde la parte de la cuenca es de forma bastante circular (sub-subcuenca del “Río Malleco hasta
bajo junta Río Niblinto”) para luego pasar a un área más alargada que llega hasta la comuna de
Collipulli donde se ubica el punto de medición de caudal (sub-subcuenca del “Río Malleco Entre Río
Niblinto y Estero Cherquenco”). Dentro de la cuenca aportante estudiada solo se ubican dos
estaciones pluviométricas, la estación “Collipulli” que está inactiva desde 2010, ya que las
mediciones la realiza una nueva estación que comenzó a ejercer desde ese entonces, la otra
estación es la del “Río Malleco en La Laguna” la que se ubica cercana a la cordillera de los Andes.
La única estación de temperatura ubicada dentro de la cuenca es la de Collipulli y actualmente no
registra datos. El centro urbano en el que influye directamente la cuenca solo consiste en la
comuna de Collipulli. Esta es una comuna ubicada en la provincia de Malleco, se encuentra en el
límite regional y tiene una estimación de población de 20447 habitantes para el año 2018, según
2 Marinao - Reyes -Villagra
Universidad de La Frontera – Facultad de Ingeniería y Ciencias- Departamento IIO352
de Obras Civiles
estimaciones del INE. Las principales industrias de Collipulli son Industrias manufactureras,
Agricultura, ganadería, silvicultura y pesca y Comercio al por mayor y al por menor (Datawheel,
2018).
En la ilustración 2 se puede
observar la distribución del
uso del suelo, en parte
dentro de esta comuna
pero más que nada
abarcando toda la cuenca
estudiada. Predomina el
bosque a lo largo de toda
la cuenca, hacia la parte
más alta se puede
encontrar en menor
proporción praderas y
matorrales, mientras que
hacia donde finaliza la
cuenca predominan los
Ilustración 2: Mapa de uso de suelos. (Conaf, 2018) terrenos agrícolas.
Aspectos hidrogeológicos: La cuenca se ubica
en una zona con características geológicas
relacionadas con depósitos de flujo
piroclásticos (PI3t en la ilustración 3)
localmente soldados derivados de la
Cordillera Principal (Servicio Nacional de
Geología y Minería, 2003). Es importante
destacar que los productos piroclásticos
relacionados a emisiones volcánicas poseen
poca permeabilidad, sobre todo si es que han
sufrido procesos de alteración y
compactación por carga litostática (Cabildo
Insular de Tenerife, 2014). Ilustración 3: Mapa hidrogeológico (SERNAGEOMÍN,
2003)
2.2 Datos espaciales y series temporales
Respecto a la búsqueda de datos precipitaciones y temperaturas diarias dentro del área de estudio
se contó con el inconveniente de que además de la poca presencia de estaciones que hayan llevado
estos registros históricamente, estos solían ser intermitentes para el caso de las temperaturas,
incluso considerando otros puntos de medición fuera de la cuenca que se ubicados relativamente
cerca. Esto sumado a que los registros de cada estación tienen una disparidad temporal, hizo
infactible el análisis en un periodo de 30 años. De esta manera se optó por usar estaciones más
3 Marinao - Reyes -Villagra
Universidad de La Frontera – Facultad de Ingeniería y Ciencias- Departamento IIO352
de Obras Civiles
alejadas del área de interés, de tal manera que estas rodeasen a la cuenca de estudio para realizar
una interpolación de datos. Aun así el periodo de análisis se vio bastante acotado (por los registros
de temperatura), dejándose un rango de años de estudio comprendido entre 1983 y 1993 (10
años).
2.3 Precipitación anual
Los datos recabados en cr(2) consistieron tanto en registros diarios de precipitación como de
temperaturas promedio, mínimas y máximas (cuatro series de datos para el mismo periodo), según
las estaciones con la cantidad de valores óptimos.
La obtención de los datos de precipitación vino sujeta a la ausencia de datos puntuales dentro de
ellos, e incluso a la falta de mediciones a largo de semanas, esto se presentó aunque previamente
las estaciones fueron elegidas por su mayor concentración de datos. En este caso se usaron en
conjunto las series de datos de cada estación para rellenar los valores de precipitación faltantes
entre ellas, lo que fue realizado en el entorno de programación R, usando librerías y funciones
pertinentes, en particular se usó la función “FillGap” (Xu, 2017) que completa los valores en base a
correlaciones sobre la serie de datos de precipitaciones de las estaciones, esto para el mismo
periodo.
Mediante la elaboración de una rutina en R, con cada serie de datos rellenados de las estaciones
pluviométricas se pasó de precipitaciones diarias a precipitaciones mensuales acumuladas y
ponderadas durante los 10 años, esto realizado por cada mes, lo que en síntesis correspondió a 12
datos por cada estación. Con esto fue viable llevar a cabo una interpolación de los datos sobre la
cuenca de estudio para cada mes, lo que se realizó en el entorno de QGIS, donde se contó
previamente con un archivo vectorial de esta cuenca aportante y la ubicación espacial de las
estaciones con sus datos de precipitación mensual promedio. El método utilizado consistió en la
interpolación de distancia inversa ponderada (IDW), la cual determina los valores de celda a través
de una combinación ponderada linealmente de un conjunto de puntos de muestra, estos últimos
por supuesto son las estaciones y sus promedios acumulados mensuales. La síntesis de esta parte
del procedimiento consistió en 12 mapas ráster de la cuenca delimitada, los cuales fueron
desarrollados en el entorno R para determinar los promedios para los 12 meses, esta exportación
se logró usando la librería “raster” (Hijmans, 2017).
Para interpolar las temperaturas promedio, mínimas y máximas sobre la cuenca aportante se
realizó el mismo procedimiento hecho con las precipitaciones, ahora considerando los puntos de
medición de temperatura.
2.4 Evapotranspiración anual
Para el cálculo de la evapotranspiración anual se prefirió emplear la metodología en base a mapas
ráster obtenidos WorldClim que ofrece valores de precipitación, de temperaturas medias, máximas
y mínimas para el periodo comprendido entre 1970-2000. Estos registros corresponden a 12 mapas
ráster por cada parámetro mencionado, los que fueron recortados en QGIS para ser calculados una
rutina en la que se empleó la fórmula de Heargraves:
( ) √
4 Marinao - Reyes -Villagra
Universidad de La Frontera – Facultad de Ingeniería y Ciencias- Departamento IIO352
de Obras Civiles
Para obtener un valor de la radiación extraterrestre ( ) se trabajó con el día Juliano
correspondiente al 15 de cada mes, como día representativo de los promedios de cada mes.
2.5. Clasificación climática
Para la clasificación climática se empleó el criterio de Köppen en base a las características de las
temperaturas y el nivel de pluviometría. El mapa empleado en esta ocasión data del 20 de
Noviembre de 2016 (Infraestructura de Datos Espaciales Chile, 2016).
2.6. Análisis geomorfológico
Dentro de la delimitación de la cuenca se incluyó además el cálculo de distintos parámetros que
caracterizan a la cuenca de estudio, principalmente corresponden al área, las elevaciones máximas
y mínimas, la densidad de drenaje, índice de compacidad y orden de Strahler. La realización de
estos cálculos se efectuó en combinación con la calculadora de QGIS y el software SAGA.
3. Resultados
3.1. Climogramas
Tabla 1: Estaciones de precipitaciones
Climograma en base a datos de Estación de Coordena Coordenada
estaciones (1983-1993) Precipitación da Norte
Este
50 500
Precipitación Mensual (mm.)
450 Cerro el Padre 71.8664 37.7797
40 400 Collipulli 72.4256 37.9583
Temperaturas (°C)
30 350 Curacautín 71.8961 38.4475
300 El Vergel (Angol) 72.65 37.8172
20 250 Laguna Malleco 71.8106 38.2156
200
10 Lonquimay 71.3742 38.4536
150
100 Lumaco 72.9039 38.1636
0
50 Traiguén 72.6536 38.2561
-10 0
Tabla 2: Estaciones de tempertura
Septiembre
Diciembre
Junio
Octubre
Marzo
Noviembre
Febrero
Julio
Agosto
Abril
Mayo
Enero
Estación de Coordenad Coordenada
Temperatura a Norte
Este
Mes Manzanar 71.6992 38.4631
Precipitación Temperatura
Mensual media El Vergel (Angol) 72.65 37.8172
Temperatura Temperatura Maquehue 72.6369 38.77
Mínima Máxima
Quilaco 72.0058 37.685
Ilustración 4: Climograma con datos de estaciones.
5 Marinao - Reyes -Villagra
Universidad de La Frontera – Facultad de Ingeniería y Ciencias- Departamento IIO352
de Obras Civiles
Los climogramas obtenidos tiene el mismo
Climograma en base a datos orden y comportamiento para cada mes,
WorldClim sin embargo existen leves diferencias, por
50 400 ejemplo, los datos de estaciones
Precipitación Mensual (mm.)
350 determinan una precipitación máxima en
40
Mayo con un valor cercano a los 450 mm.
Temperaturas (°C)
300
30 250
mientras que los datos de WorldClim
registraron un valor de precipitación
20 200
máxima en Junio con un valor cercano a
10 150
los 350 mm. Las temperaturas también
100 siguen el mismo patrón, las obtenidas con
0 50 las estaciones tienen un comportamiento
-10 0 más uniforme y no bajan de los 0° C,
Septiembre
Diciembre
Octubre
Junio
Noviembre
Febrero
Marzo
Julio
Abril
Agosto
Mayo
Enero
teniendo una mínima de 3°C para Julio,
por su parte los datos de WorldClim
contenían temperaturas prácticamente en
Precipitación Mes Temperatura
los -3°C para Julio. La tabla 1 y 2 contienen
Mensual media
la ubicación de las estaciones empleadas
Temperatura Temperatura para realizar las interpolación IDW que
Mínima Máxima
permitió obtener los climogramas.
Ilustración 5: Climograma con datos de WorldClim.
3.2. Precipitación anual
Las precipitaciones anuales se obtuvieron mediante la suma de las precipitaciones mensuales
estipuladas en el climograma, se consideraron las dos metodologías y los resultados se presentan
en la tabla 3.
Tabla 3: Precipitación Anual.
Alternativa Datos de WorldClim data
estaciones
Precipitación 2318.5
1961.7
anual (mm/año)
Tal como lo revelaba el comportamiento de los climogramas, se tiene entonces un mayor valor para
la precipitación anual obtenida por estaciones que por los datos ráster de WorldClim.
3.3. Evapotranspiración anual
La evapotranspiración anual estimada con los datos de WorldClim se calculó mensualmente para un
día representativo del mes (día 15) el que fue multiplicado por la cantidad de días de su respectivo
mes.Antes de obtener el valor anual es destacable realizar apreciaciones sobre el comportamiento
de la evapotranspiración a lo largo de los meses del año, lo que se presenta en la ilustración 6
donde se nota un comportamiento semejante al de las temperaturas. En la tabla 4 se presenta la
sumatoria de los datos mensuales de evapotranspiración
6 Marinao - Reyes -Villagra
Universidad de La Frontera – Facultad de Ingeniería y Ciencias- Departamento IIO352
de Obras Civiles
Evapotranspiración mensual
160.0
Evapotranspiración (mm/mes)
140.0
120.0
100.0
80.0
60.0
40.0
20.0
0.0
Ilustración 6: Evapotranspiración por mes.
Tabla 4: Evapotranspiración Anual.
Evapotranspiración
Evapotranspiración anual (mm/año) 901.1
3.4. Clasificación climática
Ilustración 7: Clasificación de Köppen para la cuenca.
Tabla 5: Clasificación de Köppen correspondiente a la cuenca.
Clasificación de Köppen Descripción
Cfb(s) Clima templado lluvioso con leve sequedad estival.
Cfc(s) Clima templado lluvioso frío con leve sequedad estival.
Csb Clima mediterráneo de lluvia invernal.
Csb(h) Clima mediterráneo con lluvia invernal de altura.
7 Marinao - Reyes -Villagra
Universidad de La Frontera – Facultad de Ingeniería y Ciencias- Departamento IIO352
de Obras Civiles
Las características de la tabla 5 que destacan en el mapa de la ilustración 7 es la de clima
mediterráneo de lluvia invernal que abarca una parte importante de la cuenca en zonas más
cercanas a la depresión intermedia, la parte de la cuenca que está en la cordillera tiene
características de clima templado lluvioso con leve sequedad estival.
3.5 Selección de DEM
La elección del modelo de elevación para desarrollar el análisis hidrológico se hizo, primero
descartando el modelo ALOS World 3D debido a que evidenciaba cuadrículas con datos faltantes de
elevación, lo que pudo llevar a resultados erróneos o funcionamientos incorrectos del software
SAGA. Se consideró finalmente a los modelos SRTM y ASTER en igualdad de condiciones para seguir
con la delimitación, usándose finalmente el SRTM.
3.6 Parámetros geomorfológicos
Los parámetros geomorfológicos se presentan en la tabla 6 junto con la curva hipsométrica de la
cuenca (ilustración 8) para la cual también se determinó el valor de su integral que indica un grado
de madurez de la cuenca. Los demás parámetros definen características importantes de la cuenca
como la densidad de drenaje que indica que tan drenada se encuentra el área.
Tabla 6: Valores de los parámetros geomorfológicos.
Parámetro geomorfológico Valor Unidad de medida
Área de la cuenca 412.12 Km2
Elevación Máxima 1799 m.s.n.m.
Elevación Mínima 195.3 m.s.n.m.
Centroide 762494E, 5774349N m Datum WGS84 18S
Orden de Strahler 5
Longitud red de drenaje 598.52 Km
Densidad de drenaje 1.45 Km/Km2
Longitud 81.4 Km
Pendiente media 0.0197
Perímetro 265.78 Km
Índice de compacidad 3.69
Factor de Forma 0.0622
Curva Hipsométrica
1.2
Elevación relativa (h/H)
Integral hipsométrica: 0.394
1
0.8
0.6
0.4
0.2
0
0 0.2 0.4 0.6 0.8 1
Área relativa sobre la elevación (a/A)
Ilustración 8: Curva hipsométrica.
8 Marinao - Reyes -Villagra
Universidad de La Frontera – Facultad de Ingeniería y Ciencias- Departamento IIO352
de Obras Civiles
4. Conclusiones
Si bien los climogramas obtenidos permiten visualizar algunas tendencias compartidas por ambas
opciones de trabajo, se pueden distinguir diferencias determinantes, pues primero para el caso del
climograma a partir de los datos de estaciones meteorológicas este podría no ser representativo
debido al corto periodo considerado. Respecto al climograma obtenido con los datos de WordClim,
se observa un salto en las temperaturas mínimas y máximas para el mes de julio, marcando así un
claro cambio de una disminución de las temperaturas, al aumento de estas a partir de este mes.
Además si se compara las precipitaciones mensuales ambas se encuentran sobre los 40 mm, sin
embargo están indicadas para distintos meses, presentando el mes de junio una gran diferencia en
la precipitación mensual respecto el primer climograma. Esto puede estar asociado al periodo
considerado para las estaciones pues además de tener una serie de tiempo corta, de 10 años, se
trabajó con estaciones lejanas a la cuenca sobre la que se tuvo que interpolar. Los registros de
WorldClim consideran los promedios mensuales de una cantidad más extensa de años.
De la evapotranspiración se puede observar que en enero y diciembre alcanza los valores más altos
además de los valores más bajos de precipitaciones, teniéndose un alto riesgo de sequía en dicha
época, mientras que los meses de mayo, junio y julio presentan los valores mínimos. Algo similar
que ocurre con las temperaturas como es de esperar, pues el cálculo de la evapotranspiración se
relaciona directamente con la temperatura.
Respecto a la curva hipsométrica obtenida, se puede considerar como intermedia entre una
cuenca en equilibrio y una cuenca sedimentaria. Esto implica que el potencial erosivo de la cuenca
se proyecta cada vez más bajo, lo cual hace sentido ya que en el mapa hidrogeológico presenta
rocas mixtas sedimentarias- volcánicas, que son consideradas basamentos de los acuíferos, de muy
poca permeabilidad, indicando que la cuenca está en una etapa de madurez.
La clasificación de Köppen presenta gran consistencia respecto a los climogramas obtenidos, pues
en general destaca que se tiene un clima lluvioso con periodos estivales bastante secos.
Conocer las características climáticas y geomorfológicas de una cuenca es básica para implementar
medidas frente a alguna sequía en el sector, pues el desarrollo económico destacado en líneas
anteriores para esta comuna depende tremendamente de la disponibilidad de recurso hídrico. Las
políticas públicas ya se han hecho necesarias en los últimos años pues en el año 2012 se decretó
emergencia agrícola a 108 comunas de Chile, entre ellas, la comuna de Collipulli. Desde entonces,
en todos los veranos se implementa un subsidio de dinero y de agua, para ayudar económicamente
a los agricultores que se ven afectados en la zona por la falta de riego. Además, desde el 2015, el
municipio de Collipulli está llevando a cabo un proyecto que consiste en la implementación de
unidades demostrativas de captura y acumulación de agua lluvia que les permite sobrellevar la
sequía que eventualmente afecta a los ciudadanos.
9 Marinao - Reyes -Villagra
Universidad de La Frontera – Facultad de Ingeniería y Ciencias- Departamento IIO352
de Obras Civiles
5. Contribuciones de cada autor
El enfoque de cada integrante del equipo se desarrolló de la siguiente manera:
Carolina Reyes: Se dedicó a la elaboración de los mapas en QGIS, particularmente desarrolló el
mapa que se describió en la zona de estudio y aquellos que fueron descartados y que se adjuntan
en los anexos, anteriormente dedicó tiempo en la delimitación de cuenca en SAGA y obtención de
los parámetros geomorfológicos en SAGA, también se dedicó a la búsqueda de información
pertinente para desarrollar el informe, por lo que redacto gran parte de la introducción.
Rodrigo Marinao: Desarrolló las rutinas en R para obtener los promedios mensuales de temperatura
y precipitaciones, se dedicó a la búsqueda de las estaciones necesarias para realizar las
interpolaciones, se dedicó a la elaboración de mapas en QGIS en conjunto con Carolina. También
trabajó con los datos de WorldClim tanto en QGIS como en R.
Rodrigo Villagra: Análisis de la zona de estudio poniendo atención en el desarrollo económico y
social de la comuna contenida en la cuenca, delimitación de las cuencas en SAGA, redacción de
conclusiones, búsqueda de referencias para sostener ciertas afirmaciones. Búsqueda de
información en materias de sequía.
6. Bibliografía
Amphos. (2017). Diagnóstico para desarrollar un plan de riego en La Araucanía.
Cabildo Insular de Tenerife. (2014). Información del Estudio de Contenido Ambiental. Tenerife.
Conaf. (2018). Sistema de Información Territorial. Obtenido de https://sit.conaf.cl/
Datawheel. (2018). Collipulli. Obtenido de datachile.io: https://es.datachile.io/geo/araucania-
9/collipulli-60#demography
Hijmans, R. J. (2017). raster: Geographic Data Analysis and Modeling. R package version. Obtenido
de https://CRAN.R-project.org/package=raster
Infraestructura de Datos Espaciales Chile. (2016). Zonas climáticas de Chile según Köppen-Geiger
escala 1:1.500.000. Obtenido de http://www.ide.cl/descarga/capas/item/zonas-climaticas-
de-chile-segun-koeppen-geiger-escala-1-1-500-000.html
Servicio Nacional de Geología y Minería. (2003). Mapa Geológico de Chile: Versión Digital.
Subdirección Nacional de Geología.
Xu, Y. (2017). hyfo: Hydrology and Climate Forecasting. R package version 1.3.9. Obtenido de
https://CRAN.R-project.org/package=hyfo
10 Marinao - Reyes -Villagra
Universidad de La Frontera – Facultad de Ingeniería y Ciencias- Departamento IIO352
de Obras Civiles
7. Anexos
7.1. Anexo 1:
Ilustración 9: DEM de datos Aster descartado para el análisis.
7.2. Anexo 2:
Ilustración 10: DEM de datos ALOS World 3D descartado para el análisis.
11 Marinao - Reyes -Villagra
