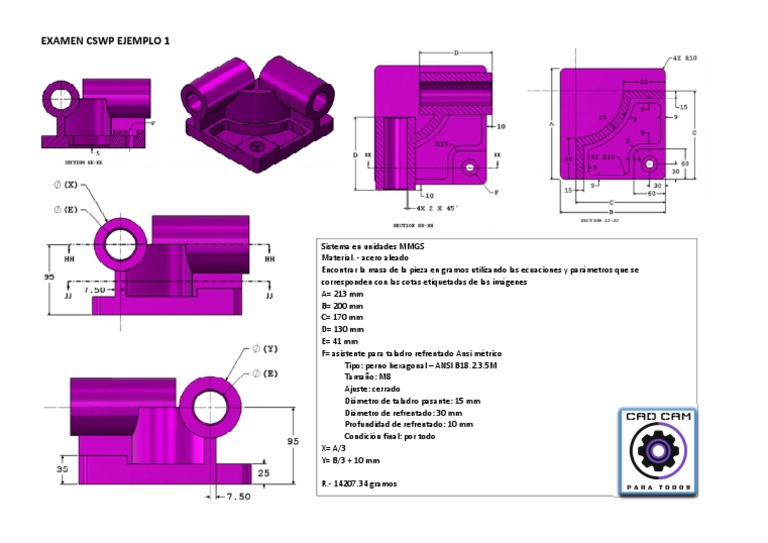

EXAMEN CSWP EJEMPLO 1

Sistema en unidades MMGS

Material. - acero aleado
Encontrar la masa de la pieza en gramos utilizando las ecuaciones y parámetros que se
corresponden con las cotas etiquetadas de las imágenes
A= 213 mm
B= 200 mm
C= 170 mm
D= 130 mm
E= 41 mm
F= asistente para taladro refrentado Ansi métrico
Tipo: perno hexagonal – ANSI B18.2.3.5M
Tamaño: M8
Ajuste: cerrado
Diámetro de taladro pasante: 15 mm
Diámetro de refrentado: 30 mm
Profundidad de refrentado: 10 mm
Condición final: por todo
X= A/3
Y= B/3 + 10 mm

R.- 14207.34 gramos
