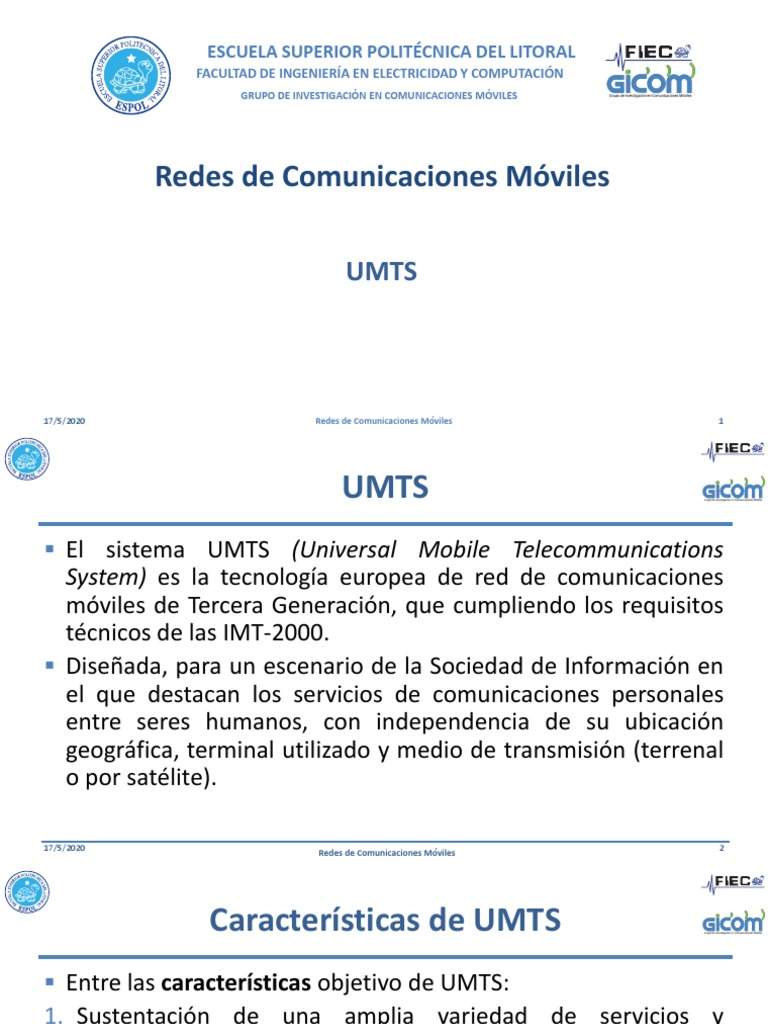

ESCUELA SUPERIOR POLITÉCNICA DEL LITORAL

FACULTAD DE INGENIERÍA EN ELECTRICIDAD Y COMPUTACIÓN


GRUPO DE INVESTIGACIÓN EN COMUNICACIONES MÓVILES

Redes de Comunicaciones Móviles

UMTS

17/5/2020 Redes de Comunicaciones Móviles 1


UMTS
▪ El sistema UMTS (Universal Mobile Telecommunications
System) es la tecnología europea de red de comunicaciones
móviles de Tercera Generación, que cumpliendo los requisitos
técnicos de las IMT-2000.
▪ Diseñada, para un escenario de la Sociedad de Información en
el que destacan los servicios de comunicaciones personales
entre seres humanos, con independencia de su ubicación
geográfica, terminal utilizado y medio de transmisión (terrenal
o por satélite).

17/5/2020 2
Redes de Comunicaciones Móviles
Características de UMTS
▪ Entre las características objetivo de UMTS:
1. Sustentación de una amplia variedad de servicios y
aplicaciones en entornos móviles.
2. Permitir la implantación de servicios definidos por
proveedores de servicios con independencia de la red de
soporte.
3. Proporcionar servicios con terminales móviles, transportables
o portátiles en todos los entornos radio.
4. Presentación unificada de servicios a los usuarios.
17/5/2020 3
Redes de Comunicaciones Móviles
Características de UMTS
▪ 5) Introducción flexible de nuevas de las facilidades y servicios
multimedia y de carácter asimétrico.
▪ 6) Velocidad flexible, asignable por demanda, hasta 2 Mbit/s.
▪ 7) Calidades de servicio negociables, iguales o superiores de las
redes móviles de Segunda Generación.
▪ 8) Capacidad de interfuncionamiento.
▪ 9) Retrocompatibilidad con GSM para facilitar un funcionamiento
coordinado GSM/UMTS en la primera etapa del despliegue de
UMTS, con terminales duales e itinerancia y traspaso entre ambas
redes.

17/5/2020 4
Redes de Comunicaciones Móviles
Características de UMTS
▪ 10 Eficiencia espectral
▪ 11) Carácter abierto de la norma para favorecer la
ínteroperabilidad de equipos y terminales, de forma que los
usuarios puedan beneficiarse de las economías de escala y los
operadores obtengan ventajas del entorno multiproveedor.
▪ 12) La norma, como todas, es evolutiva. Se va desarrollando en
versiones (releases) sucesivas, con detenciones intermedias
que permiten la fabricación de distintas series de equipos
tanto en hardware como en software.

17/5/2020 5
Redes de Comunicaciones Móviles
Características de UMTS
▪ Para conseguir alcanzar los objetivos de capacidad y calidad
pretendidos en UMTS se ha consolidado para el acceso radio la
tecnología CDMA de banda ancha: W-CDMA, lo que supuso un
enfoque "revolucionario".
▪ Como esta técnica es incompatible con la interfaz radio GSM, los
operadores han debido desplegar una nueva red de estaciones
base.
▪ Ello suponía una notable inversión económica, por lo que para el
núcleo de red, en la primera fase del estándar UMTS, se previó un
desarrollo evolutivo basado en una mejora del núcleo de la red
GSM/GPRS (2,5 G).

17/5/2020 6
Redes de Comunicaciones Móviles
Características de UMTS
▪ Al salirse UMTS del marco estrictamente europeo, para la
especificación de la norma se constituyó la entidad 3GPP (3rd
Generation Project Partnership), que comprende los organismos de
estandarización:
– ETSI;
– ARIB (Association of Radio Industries) y
– TIC (Telecommunications Technology Committee) de Japón;
– TI de Estados Unidos;
– TIA (Telecommunications Technology Association) de Corea y
– CCSA.

17/5/2020 7
Redes de Comunicaciones Móviles
Características de UMTS
▪ El estándar UMTS consta de un conjunto de especificaciones
organizadas en series como se indica en la tabla. Pueden
obtenerse estas especificaciones en la citada web del 3GPP.

▪ Se han previsto dos líneas de especificaciones, para redes


terrenales y por satélite respectivamente. La segunda no ha
llegado a desarrollarse plenamente.

17/5/2020 8
Redes de Comunicaciones Móviles
Series de especificaciones 3G/UMTS

17/5/2020 9
Redes de Comunicaciones Móviles
Servicios UMTS
▪ En la norma UMTS se ha procurado evitar la excesiva
especificación de servicios como sucedió en GSM, en aras a
favorecer por un lado la competitividad entre operadores, y
por otro la introducción de proveedores de servicios no
propietarios de red.
▪ En consecuencia, se ha pretendido especificar únicamente los
mecanismos básicos para constituir los servicios, dejando que
sea el mercado quien actúe como definidor e impulsor de
nuevos servicios.

17/5/2020 10
Redes de Comunicaciones Móviles
Servicios UMTS
▪ Un elemento importante en esta visión conceptual son los
interfaces de programación de aplicaciones API (Application
Program lnterfaces), con lenguajes de programación que permiten
a proveedores desarrollar servicios para una red que los soporte,
sin necesidad de conocer los detalles de funcionamiento de esta.
▪ Otro concepto es la provisión de servicios en UMTS es el entorno
doméstico virtual, VHE (Virtual Home Environment), consistente en
ofrecer a los usuarios de UMTS un entorno de interacción con los
servicios que hayan suscrito de características homogéneas y
constantes, con independencia de la red en que se encuentren
registrados, sea la propia u otra visitada en itinerancia, de forma
que el abonado "perciba" la red visitada como si fuera la propia.
17/5/2020 11
Redes de Comunicaciones Móviles
Clasificación de servicios
▪ 1) Servicios conversacionales (Conversational services). Servicios en
tiempo real, generalmente bidireccionales y con estrictas
limitaciones en cuanto a retados, que deben ser pequeños y
constantes. Ej: los servicios de voz, videotelefonía o videojuegos.

▪ 2) Servicios afluentes (Streaming services). Servicios


unidireccionales con secuencias de información vocal o de vídeo.
Los retardos deben estar acotados. Ej: el visionado de una película.

17/5/2020 12
Redes de Comunicaciones Móviles
Clasificación de servicios
▪ 3) Servicios interactivos (Interactive services). Servicios
bidireccionales con intercambio de información entre personas,
hombre-máquina o entre dispositivos. Una baja tasa de errores y el
retardo no debe ser excesivo. Ej: la navegación web o la consulta de
bases de datos vía UMTS.

▪ 4) Servicios diferidos (Background services), que comprenden


conexiones de un usuario humano o un dispositivo en las cuales se
envían o reciben archivos de datos "en segundo plano". Ej: el
correo electrónico, los mensajes cortos o la descarga desde bases
de datos.

17/5/2020 13
Redes de Comunicaciones Móviles
Arquitectura UMTS

17/5/2020 14
Andreas Mitschele-Thiel, Jens Mückenheim Redes de Comunicaciones Móviles
Arquitectura UMTS

17/5/2020 15
Andreas Mitschele-Thiel, Jens Mückenheim Redes de Comunicaciones Móviles
Arquitectura UMTS
▪ La red se puede dividir en tres subredes:
– Núcleo de red, CN ( Core Network).
– Red de acceso, UTRAN (UMTS Radio Access Network).
– Terminales de usuario, UE (User Equipment).
▪ Se indican también las dos interfaces fundamentales de la
estructura:
– Interfaz Iu entre la UTRAN y el CN
– Interfaz Uu (interfaz radio) entre los terminales y la UTRAN.

17/5/2020 16
Redes de Comunicaciones Móviles
Arquitectura UMTS

17/5/2020 17
Redes de Comunicaciones Móviles
Arquitectura UMTS
▪ el 3GPP ha especificado otra estructura funcional del UMTS en dos
estratos o capas: la de acceso y la de no acceso, como se muestra
en la siguiente figura. Estos estados se insertan entre las entidades
fundamentales: UE, UTRAN y CN.
▪ En el estrato de acceso residen las funciones y protocolos que
intervienen en la red de acceso, como por ejemplo la
selección/reselección celular y el traspaso.
▪ El estrato de no acceso comprende funciones que competen al
núcleo de red y al equipo de usuario sin intervención de la red de
acceso, como son el registro y encaminamiento de las llamadas.

17/5/2020 18
Redes de Comunicaciones Móviles
17/5/2020 19
Redes de Comunicaciones Móviles
▪ La capa de acceso proporciona a la de no acceso, a través de los
llamados puntos de acceso al servicio SAP (Service Access Points),
los siguientes servicios:
▪ Control general, GC (General Control), servicios de difusión de
información general sobre la red y las células a los UE presentes
dentro de una zona geográfica determinada.
▪ Notificación. Nt (Notification), para el aviso a UE específicos dentro
de un área.
▪ Control dedicado, DC (Dedicated Control),
establecimiento/liberación de conexiones y transferencia de
información durante una conexión.

17/5/2020 20
Redes de Comunicaciones Móviles
Núcleo de Red
▪ El núcleo de red proporciona las funciones de transporte,
gestión e interconexión con otras redes.
▪ En UMTS, ha habido un desarrollo evolutivo del Núcleo de Red
partiendo de la infraestructura actual del núcleo de la red
GSM/GPRS (generación 2,5) para ir migrando paulatinamente
hacia una red basada totalmente en el protocolo Internet IP
(All-IP).
▪ El CN se estructura en tres planos: de servicios, de transporte y
de conmutación, como se muestra en la siguiente figura.

17/5/2020 21
Redes de Comunicaciones Móviles
Núcleo de Red

17/5/2020 22
Redes de Comunicaciones Móviles
Núcleo de Red
▪ En coherencia con la estructura de la red 2,5G, en UMTS, el núcleo
de red consta de dos dominios: el de transmisión/conmutación de
circuitos (CS) y el de transmisión/conmutación de paquetes (PS),
como se muestra en la siguiente imagen.
▪ El modo CS se ocupa de las comunicaciones de voz y de datos o
video en modo circuito y el modo PS maneja las comunicaciones de
datos en modo paquete.
▪ Estos dominios se articulan en nodos de conmutación de servicios
Gateway, como en el caso de GSM/GPRS.
▪ Existen unidades funcionales, similares a las del GSM, para el
registro y la autentificación de los usuarios y de equipos e
interfuncionamiento.
17/5/2020 23
Redes de Comunicaciones Móviles
Núcleo de Red

17/5/2020 24
Redes de Comunicaciones Móviles
Núcleo de Red
▪ U-MSC (UMTS-Mobile Switching Centre) se encarga de las tareas de conmutación de
circuitos y señalización con los terminales móviles ubicados en su área de acción y colabora
en los procedimientos de localización y traspaso.

▪ U-GMSC o centro pasarela es el encargado de interrogar al HLR para las llamadas


procedentes de o destinadas a las redes telefónicas externas.

▪ U-SGSN (UMTS-Serving GPRS Support Node) es el nodo servidor de las comunicaciones en


modo paquete. Se encarga de las gestión de localización para las llamadas de paquetes y de
su transferencia por la red de transporte al U-GGSN.

▪ U-GGSN (UMTS-Gateway GPRS Support Node) es la pasarela de las comunicaciones de


paquetes hacia las redes de datos PS externas (típicamente Internet e lntranets).

17/5/2020 25
Redes de Comunicaciones Móviles
Núcleo de Red
▪ SMS-GMSC (Short Messages Service Gateway MSC),
implementa la interfaz entre el Centro de Mensajes Cortos y la
PLMN, para permitir la entrega de esos mensajes desde el
Centro de Servicios a los terminales móviles.
▪ SMS-IWMSC (Short Messages Service Interworking MSC),
realiza la interfaz entre los MSC y el centro de servicio de
mensajes cortos para el envío de esos mensajes desde los
móviles al centro de servicios.

17/5/2020 26
Redes de Comunicaciones Móviles
Red de acceso radio
▪ UTRAN permite la conexión entre los equipos de usuarios y el
núcleo de red.
▪ La UTRAN es un conjunto de subsistemas de red radio RNS (Radio
Network Subsystem), enlazados al CN por la interfaz Iu e
interconectados a través de la interfaz Iur.
▪ Cada RNS está constituido por un controlador de radio RNC (Radio
Network Controller) y un conjunto de Nodos B dependientes de él.
▪ Los Nodos B se corresponden con las estaciones base. Cada Nodo B
se conecta a su RNC a través de la interfaz Iub.
17/5/2020 27
Redes de Comunicaciones Móviles
Red de acceso radio

17/5/2020 28
Redes de Comunicaciones Móviles
Red de acceso radio
▪ Cada RNS gestiona, a través del RNC,
un conjunto de células.
▪ Cada conexión entre el equipo de
usuario y la UTRAN se realiza
mediante el RNS servidor (serving
RNS).
▪ Si es necesario hacer un traspaso a
otro RNS distinto, este último (Drift
RNS) es quien proporciona los recursos
radio y se conecta con el anterior a
través de la interfaz Iur.
▪ De este modo, el traspaso se resuelve
en el estrato de acceso.
17/5/2020 29
Redes de Comunicaciones Móviles
Red de acceso radio
▪ Para el acceso radio se ha elegido la tecnología W-CDMA
(Wideband CDMA), no compatible con GSM, por lo que no
puede reutilizarse la infraestructura radio de GSM, sino que es
preciso desplegar una nueva red de estaciones base.

17/5/2020 30
Redes de Comunicaciones Móviles
Red de acceso radio
▪ Para la UTRAN, se han definido dos modalidades de W-CDMA:
▪ Modo dúplex de frecuencia FDD (Frequency Division Duplex),
que asigna a la comunicación dos frecuencias portadoras, una
para el enlace ascendente y otra para el descendente.
▪ Estas frecuencias están relacionadas entre sí por la separación
dúplex. Constituyen un radiocanal o par de "frecuencias
emparejadas" (pairedfrecuencies) asignadas a UMTS.

17/5/2020 31
Redes de Comunicaciones Móviles
Red de acceso radio
▪ Modo dúplex temporal TDD (Time Division Duplex), en el cual las
comunicaciones utilizan la misma frecuencia para los enlaces
ascendente y descendente, los cuales están separados en el
tiempo.
▪ Se define una trama temporal constituida por intervalos de tiempo
de lo cuales unos se reservan para el enlace ascendente y otros
para el descendente, de forma dinámica y variable.
▪ Las frecuencias para el modo TDD son únicas y se eligen dentro de
una banda de "frecuencias no emparejadas“ (unpaired
frequencies), también asignada a UMTS.

17/5/2020 32
Redes de Comunicaciones Móviles
17/5/2020 33
Redes de Comunicaciones Móviles
HSPA
▪ La tecnología HSDPA (High Speed Downlink Packet Access) es una evolución
de UMTS, que permite incrementar la tasa binaria de transmisión y la
capacidad en el enlace descendente, así como reducir el retardo (latencia ).
Corresponde a la Release 5 y sucesivas de las especificaciones de UMTS.
▪ Análogamente, HSUPA (High Speed Uplink Packet Access) permite
incrementar la tasa binaria y la capacidad en el enlace ascendente, y
corresponde a la Release 6 y sucesivas del estándar.
▪ El nombre oficial de HSUPA en las especificaciones del 3GPP es E-UL
(Enhanced Uplink).
▪ Colectivamente, HSDPA y HSUPA se conocen como HSPA (High Speed
Packet Access); y permiten alcanzar, en condiciones favorables, tasas
binarias máximas superiores a 10 Mb/s.

17/5/2020 34
Redes de Comunicaciones Móviles
HSPA
▪ Las diferencias de HSPA respecto a UMTS afectan sólo a la interfaz radio, en la
que se definen nuevas subcapas MAC y un conjunto de nuevos canales de
transporte y físicos, así como nuevas funciones para gestionar el uso de los
mismos.

▪ Las nuevas características introducidas por estas dos tecnologías permiten


alcanzar mayores tasas binarias medias que en UMTS.

▪ Como contrapartida, la lasa binaria instantánea es muy variable, ya que tanto la


tasa alcanzable como la asignación de recursos de transmisión a los usuarios
dependen del estado instantáneo de sus respectivos canales radio.

▪ De acuerdo con esto, tanto HSDPA como HSUPA están orientadas principalmente
a servicios de datos por conmutación de paquetes, sin requisitos muy estrictos
de retardo o de tasa binaria garantizada.
17/5/2020 35
Redes de Comunicaciones Móviles
Tarea en clase
▪ Calcule la eficiencia espectral en GSM, GPRS, UMTS y HSPA.
▪ Qué canal en GPRS es el que permite la transmisión de datos?
▪ Qué entidad funcional se agrega al BSS para permitir la
comunicación de datos en GPRS?
▪ Cuántas veces más grande es el ancho de canal en UMTS que
en GSM y en qué influye directamente ese aumento?
▪ Enumere al menos 3 funcionalidades que cumple la UTRAN y
explique sus diferencias con respecto al BSS.
17/5/2020 36
Redes de Comunicaciones Móviles

También podría gustarte
