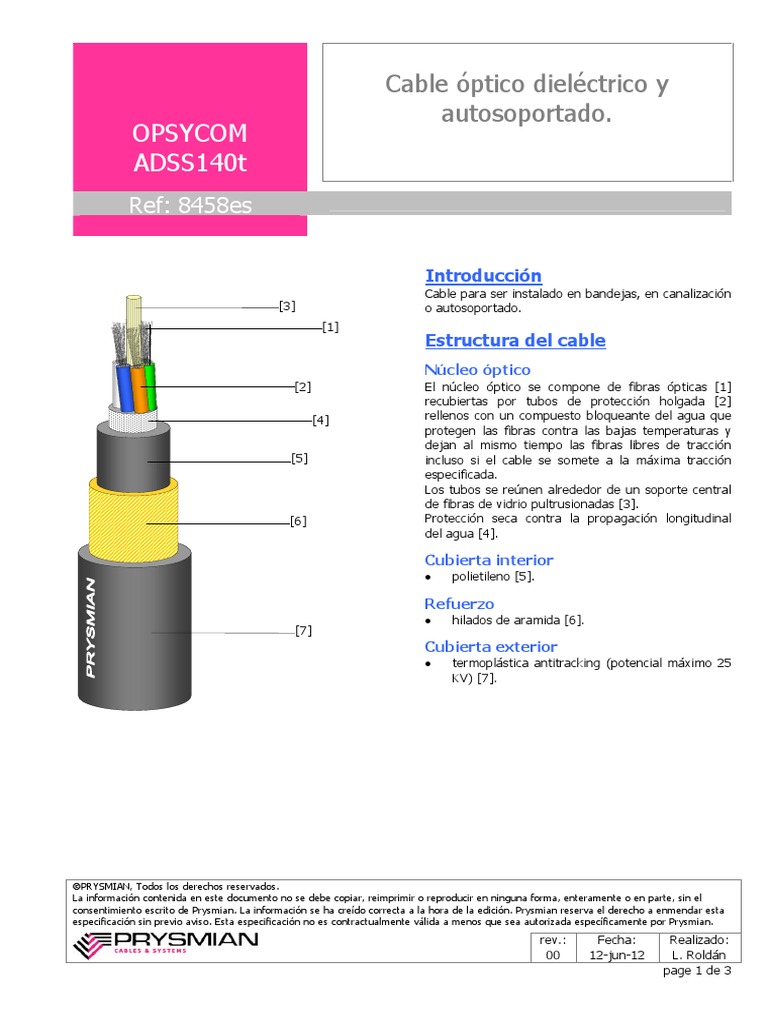

Cable óptico dieléctrico y
autosoportado.
OPSYCOM
ADSS140t
Ref: 8458es
Introducción
Cable para ser instalado en bandejas, en canalización
[3] o autosoportado.
[1]
Estructura del cable
Núcleo óptico
[2] El núcleo óptico se compone de fibras ópticas [1]
recubiertas por tubos de protección holgada [2]
[4] rellenos con un compuesto bloqueante del agua que
protegen las fibras contra las bajas temperaturas y
dejan al mismo tiempo las fibras libres de tracción
[5] incluso si el cable se somete a la máxima tracción
especificada.
Los tubos se reúnen alrededor de un soporte central
de fibras de vidrio pultrusionadas [3].
[6] Protección seca contra la propagación longitudinal
del agua [4].
Cubierta interior
polietileno [5].
Refuerzo
hilados de aramida [6].
[7]
Cubierta exterior
termoplástica antitracking (potencial máximo 25
KV) [7].
PRYSMIAN, Todos los derechos reservados.
La información contenida en este documento no se debe copiar, reimprimir o reproducir en ninguna forma, enteramente o en parte, sin el
consentimiento escrito de Prysmian. La información se ha creído correcta a la hora de la edición. Prysmian reserva el derecho a enmendar esta
especificación sin previo aviso. Esta especificación no es contractualmente válida a menos que sea autorizada específicamente por Prysmian.
rev.: Fecha: Realizado:
00 12-jun-12 L. Roldán
page 1 de 3
Cable óptico dieléctrico y
autosoportado.
OPSYCOM
ADSS140t
Ref: 8458es
Identificación de las fibras
Ver fibras ópticas SM Light™, FreeLigth™, multimodo
Del cable 50/125 y multimodo 62,5/125 de nuestro documento
técnico de referencia 4377es. Ver fibras ópticas
PRYSMIAN <año de fabricación> <número y tipo de MagniLight™ de nuestro documento técnico de
fibras> PROPIEDAD DE COMISION FEDERAL DE referencia 4647es.
ELECTRICIDAD <marca de longitud en metros>
Ensayos de rutina
De las fibras
Cables con 36 fibras:
El 100% de las fibras ópticas se medirán mediante la
Colores de los tubos:
técnica de OTDR antes de salir de fábrica.
3 tubos (azul, naranja, verde.) con 12 fibras por
tubo
2 rellenos.
Colores de fibra en cada tubo:
Bobinas
azul, naranja, verde, marrón, gris, blanco, rojo, Tipo 6 Tipo 9
negro, amarillo, violeta, rosa, turquesa. Plato (A): 1600 mm 2200 mm
Cilindro (B): 900 mm 1250 mm
Interior (C): 980 mm 1210 mm
Exterior (D): 1100 mm 1360 mm
Eje (H): 88 mm 138 mm
Características Peso:
- vacía: 215 kg 505 kg
del cable - llena: 970 kg 1985 kg
Diámetro aproximado del cable: 14.0 mm Longitud máxima: 5 km 9.8 km
Peso aproximado del cable: 155 kg/km Tolerancia en longitud de bobina producida: ±3%
Tracción máxima: 14000 N Longitud estándar: 4.0 km
Resistencia al aplastamiento: 2000 N / 100mm
Módulo de elasticidad*: 95.92 kN/mm2
Sección*: 23.12 mm2
Coeficiente de dilatación lineal: 3.5x10-6ºC-1
Radio mínimo de curvatura: R=20xD (dinámico)
R=15xD (estático)
Temperatura de operación: -40ºC à +70ºC
*para el cálculo de tracción/alargamiento
