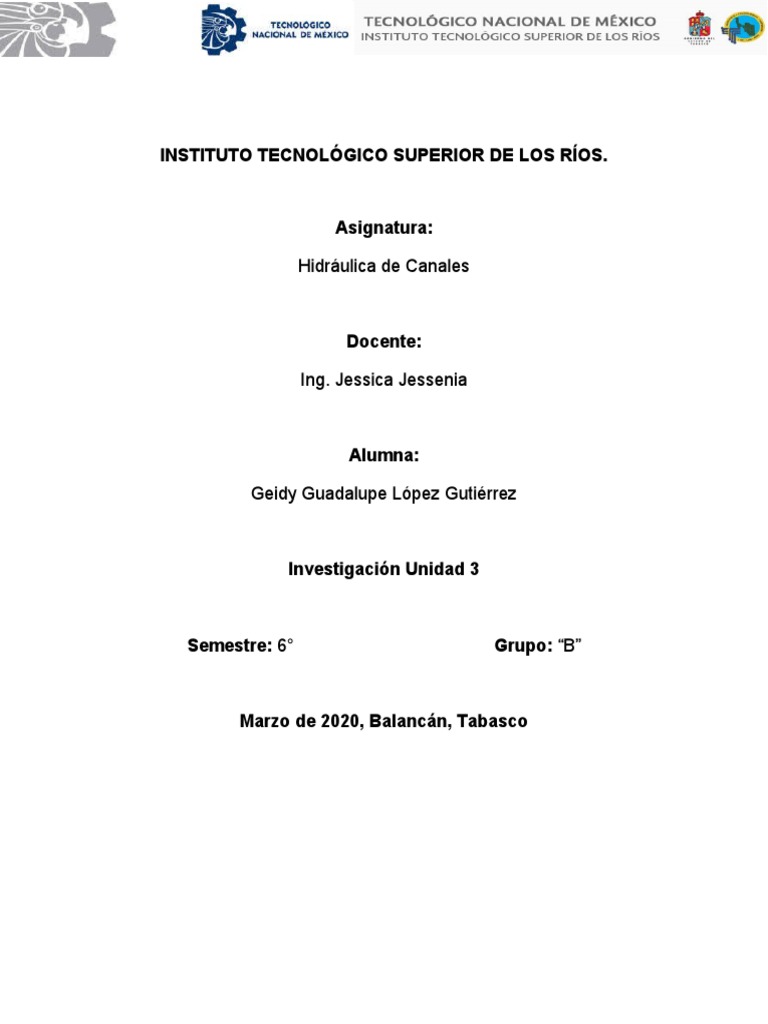

INSTITUTO TECNOLÓGICO SUPERIOR DE LOS RÍOS.
Asignatura:
Hidráulica de Canales
Docente:
Ing. Jessica Jessenia
Alumna:
Geidy Guadalupe López Gutiérrez
Investigación Unidad 3
Semestre: 6° Grupo: “B”
Marzo de 2020, Balancán, Tabasco
ÍNDICE
UNIDAD 3: FUERZA ESPECÍFICA..............................................................................................4
3.1 Impulso y cantidad de movimiento................................................................................4
3.2 Fuerza hidrodinámica........................................................................................................8
3.3 Función de momemtum o fuerza especifica................................................................9
3.4 Análisis de la curva M-y..................................................................................................11
3.5 Salto hidráulico.................................................................................................................14
3.8 Tanque de amortiguación...............................................................................................17
3.9 Salto de esquí....................................................................................................................17
CONCLUSIÓN...............................................................................................................................18
FUENTES DE CONSULTA..........................................................................................................19
INTRODUCCIÓN
La unidad tiene como objetivo calcular fenómenos de los saltos hidráulicos
aplicando fuerzas, análisis e impulsos, para llevar a cabo se hace una
investigación previa, de lo que es un impulso y cantidad de movimiento
especificando así las fuerzas que actúan y las magnitudes físico vectoriales, que
se le aplica a un cuerpo en masa conforme se mueven con la velocidad, así
aplicando a los demás temas relacionados aplicando de igual manera con
fórmulas y ecuaciones.
UNIDAD 3: FUERZA ESPECÍFICA.
3.1 Impulso y cantidad de movimiento.
IMPULSO: Cuando una fuerza actúa durante un intervalo de tiempo sobre un
cuerpo, le suministra un impulso que se define de la siguiente forma:
I =F∗T
El impulso es una magnitud vectorial igual en magnitud al producto de la fuerza
por el intervalo de tiempo en que actúa. Su dirección es la misma que de la fuerza
y en el Sistema Internacional se mide en (N∗s).
CANTIDAD DE MOVIMIENTO: Es una magnitud de física vectorial, a la cual se le
conoce también como “Momentum Lineal”; cuando en un cuerpo de masa “m”; se
mueve con una velocidad “v”; se dice que posee o tiene una cantidad de
movimiento por el producto de su masa por su velocidad.
Según el principio de masa, si a ésta se le aplica una fuerza F adquiere una
aceleración a:
F=m∗a
Siendo:
F : Fuerza [F] = N(Newton)
a : Aceleración [a] = m/s ²
m: Masa [m] =kg
Multiplicando ambos miembros por el tiempo T en que se aplica la fuerza F:
F·t =m·a·t
Como:
a·t=v
Siendo:
v: Velocidad [v] = m/s
t: Tiempo [t] = s
Tenemos:
F·t =m·v
Al término F·t se lo denomina impulso de la fuerza y al término m·v se lo
denomina cantidad de movimiento, entonces, para el primero:
I =F·t
Siendo:
I: Impulso [I] = kg·m/ s
Para el segundo:
p=m·v
Siendo:
p: Cantidad de movimiento [ p] =kg·m/ s
Para deducir las unidades, tenemos:
F·t =m·v
N·s=kg·m/s ; N =kg·m/s ²
kg·m/ s ² · s=kg·m/s
Luego:
[I ]=[ p]=kg·m/s=N·s
El impulso de la fuerza aplicada es igual a la cantidad de movimiento que provoca,
o dicho de otro modo, el incremento de la cantidad de movimiento de cualquier
cuerpo es igual al impulso de la fuerza que se ejerce sobre él.
Unidades en los distintos sistemas
c.g.s. S.I. Técnico
Cantidad de movimiento g·m/s kg·m/ s kgf·s
Impulso din·s N·s kgf·s
Ejercicios:
1.- A un cuerpo de 980 kg se le aplica una fuerza constante de 40 N durante 5 s.
Calcular el impulso total y el incremento de velocidad.
Datos:
m = 980 kg
F = 40 N
t =5s
Impulso:
I =F·t I =40 N·5 sI =200 N·s
Impulso y cantidad de movimiento:
I =m·v v=I /mv=200 N·s/980 kgv=0.204 m/s
2.- Con una escopeta se dispara un cartucho de 100 perdigones de 0.4 g cada
uno, los que adquieren una velocidad de 280 m/s, ¿cuál es la velocidad de
retroceso del arma si pesa 5 kg?
Datos:
m1 = 0,4 g = 0,0004 kg
m2 = 5 kg
v = 280 m/s
Cantidad = 100 perdigones
Masa del total de perdigones.
m p=100 ·0,0004 kgm p=0.04 kg
Impulso:
I =m 1· v 1I =0.04 kg·280 m/s I =11.2 kg·m/s
Este impulso es el mismo para la escopeta.
I =m 2· v 2I /m2=v 2v 2=(11.2kg·m/s )/5 kgv 2=2.24 m/s
3.2 Fuerza hidrodinámica.
CANAL CARACTERISTICAS REPRESENTACIÓN ESQUEMA DE MOVIMIENTO
1.- El modelo en
estudio se
encuentra en
reposo.
Canal de
2.- Fijo a un
agua
soporte anclado a
circulante.
las paredes del
canal.
1.- Estudio de las
características de
hélices estudiando
la generación de
Túneles
cavitación, riesgo
de
de erosión,
cavitación
fluctuaciones de
.
presión y la
producción de
ruidos inherente a
la cavitación.
1.- Resistencia al
avance
2.-
Canal de Autopropulsión,
aguas arrastre y tracción.
tranquilas 3.- Propulsor
o canal de aislado
remolque. 4.- Medida de
estela
5.- líneas de
corriente.
3.3 Función de momemtum o fuerza especifica.
Para estudiar el transporte de cantidad de movimiento en la dirección paralela al
fondo de un canal con flujo permanente e incompresible, se considera un volumen
de control (figuras 1 y 2) y se obtiene la ecuación:
Q2 Q2
F pi −F pf +Wsenθ−F e =−βp + βp (1)
Ai Af
Donde β es el coeficiente de corrección de cantidad de movimiento de
Boussinesq, que aquí se considerará constante e independiente de la sección
estudiada y de la altura del flujo. Si se requiere tener en cuenta esta variación,
puede seguirse el procedimiento indicado por Naranjo (2000). Este coeficiente
transforma el flujo de la cantidad de movimiento a través de la sección, donde
existe una distribución de velocidad, v h en términos de la velocidad media del flujo
en la sección,v que a su vez se obtiene con la continuidad del flujo volumétrico
v=Q/ A:
∫ pv 2h dA=β pv 2 A (2)
Si se reordenan los términos de la ecuación (1) y se divide por el peso específico,
se llega a la siguiente expresión:
F pi Q2 F pf Q2 Fe
( γ
+β
gA i
−)(γ
+β )
gAi
= −∀ senθ(3)
γ
A cada término entre paréntesis se le conoce como la fuerza específica en la
sección, y se denota con la letra M:
Fp Q2
M= +β ( 4)
γ gA
Esta expresión reúne el empuje específico estático que ejerce el resto del flujo
sobre el volumen de control y el empuje específico dinámico en la sección, que es
el flujo de cantidad de movimiento a través de ésta.
La fuerza estática total en la sección es:
F p=∫ pdA(5)
Ahora, si se puede ignorar la curvatura de las líneas de corriente (Naudascher,
2001) y se acepta la distribución uniforme de la velocidad, la fuerza estática sobre
la sección se puede obtener con:
F p= ṕ A ( 6 )
Donde la presión en el centro de área es:
ṕ=γ h́ cosθ (7)
Además se tiene que la profundidad del centro de área es una fracción particular
de la altura del flujo en la sección, que depende de la forma y tamaño de la
sección transversal:
h́=KH ( 8)
De manera que:
FP
=khAcosθ( 9)
γ
Y con la ecuación (4) se obtiene la función fuerza específica o ímpetu (Newton,
1687) en la sección:
Q2
M =khAcosθ+ β
gA
3.4 Análisis de la curva M-y.
Para un gasto dado, la función “M” es únicamente del tirante, de manera similar a
la energía específica. Su representación geométrica en un plano M-y, consiste en
una curva similar a la de E-y con la única diferencia que tiene asíntota
exclusivamente en la rama inferior. Para un valor dado de la función “M”, la curva
tiene dos posibles tirantes y 1 y y 2 que reciben el nombre de “conjugado menor y
mayor”, y que, de acuerdo con la ecuación:
Q2 Q2
+ Z g 1 A 1= +Z A
gA 1 gA 2 g 2 2
En la figura anterior se observa que para un valor dado de Mo pueden encontrarse
dos tirantes o profundidades y 1 en flujo de estado supercrítico y y 2 en flujo
subcrítico. Estos tirantes se llaman conjugados o se cuentes.
El punto C de la figura 3b corresponde al mínimo de momentum y sus condiciones
se pueden obtener del criterio de la primera derivada de “M” como sigue:
dM Q2 dA d ( Z g A )
dd
=− (
gA2 dd
+
dd ) =0
A un cambio “dy” en el tirante corresponde un cambio d (zgA) en el momento
estático del área hidráulica respecto a la superficie libre el cual es:
Bdd 2
[
d ( z g A ) = A ( Z g +dd ) +
2 ] −Z g A
Despreciando diferenciales de orden superior (dy )² el cambio en el momento
estático es:
d ( Z g A )= Add
La ecuación anterior resulta:
dM Q 2 dA
= + A=0
dd gA 2 dd
dA
Siendo: B= la ecuación anterior se simplifica como sigue:
dd
Q 2 A3
=
g B
Que es la condición de estado crítico.
Esto significa que, para un gasto dado, el momentum mínimo corresponde
también al tirante crítico y, por ello, al estado crítico. El tirante conjugado menor
debe corresponder a régimen supercrítico y el mayor a subcrítico. Al referir los
tirantes conjugados y 1 y y 2 (antes y después del salto) a la curva de la energía
específica. En la figura 3.c se observa que corresponden a energía específica E1 y
E2 distintas, cuya diferencia ΔE es la pérdida de energía interna debida a las
turbulencias propias del salto hidráulico.
PALABRAS PROPIAS.
Permite la disipación de energía en flujos sobre diques, vertederos, presas y otras
estructuras hidráulicas y prevenir de esta manera la socavación aguas debajo de
las estructuras, para que el mantenimiento de altos niveles de aguas en canales
que se utilizan para propósitos de distribución de agua sean incrementos del gasto
descargado por una compuerta deslizante al rechazar el retroceso del agua contra
la compuerta, esto aumenta la carga efectiva y con ella la descarga de algunos
canales dependiendo a su forma o sección.
3.5 Salto hidráulico.
SALTO HIDRÁULICO: El salto hidráulico consiste en una elevación brusca de la
superficie líquida, cuando el escurrimiento permanente pasa del régimen
supercrítico al régimen subcrítico. Es un fenómeno local muy útil para disipar
energía hidráulica. Produce una alteración rápida de la curvatura de las
trayectorias del flujo, con vórtices (turbulencia) en el eje horizontal, ocasionando
velocidades en dirección opuesta al flujo, choques entre partículas en forma
caótica y por tanto, una gran disipación de energía.
LONGITUD DE SALTO HIDRÁULICO EN UN CANAL RECTANGULAR: Se define
como la distancia medida entre la sección de inicio y la sección inmediatamente
aguas abajo en que se termine la zona turbulenta. En teoría, esta longitud no
puede determinarse con facilidad, pero ha sido investigada experimentalmente por
muchos ingenieros hidráulicos.
La zona donde las turbulencias son notables y susceptibles de producir daños al
canal mientras se estabiliza el flujo abarca una distancia conocida como longitud
de salto y debe protegerse con una estructura adecuada llamada tanque
amortiguador.
Ejemplo real
3.7 Disipadores de energía.
Tipos de selección Función Aplicación
disipadores
Salto de esquí Sumergido y Para grandes Vertederos
estriado descargas
directamente
sobre e rio
Canales Canal con Tipo de losas
dentados bloques, canal dentadas, se usa
Canales o
con remate en canales donde
descargas de
dentado y canal el agua debe
vertederos.
con pilares bajarse de una
deflectores elevación a otra.
Tanques Sistema más
amortiguadores común de
disipación de
Disipador tipo
energía que
tanque por cambio
convierte el flujo
de profundidad y
supercrítico del Vertederos.
disipador tipo
vertedero en un
tanque por cambio
flujo subcritico
de ancho.
compatible con el
régimen del rio
aguas abajo.
Estanques Para número de La energía se Vertederos de
amortiguadores froude entre 2.5 y disipa por medio excedencias,
4.5, para número de choques y que rápidas y de caída
de froude el agua cae libre y libre.
mayores de 4.5, verticalmente en
estanque de un estanque en el
impacto. lecho del rio,
debido al gran
poder erosivo del
agua, se tiene que
revestir el cauce y
sus paredes con
roca y concreto.
3.8 Tanque de amortiguación.
Tramo corto de canal, ubicado al final de un aliviadero o de otras estructuras que
originen un flujo supercrítico, para convertirlo en subcrítico mitigando la erosión, y
generalmente, incorporan diferentes tipos de obstáculos para poder acortar su
longitud.
3.9 Salto de esquí.
Se emplea este tipo de deflector si el terreno es muy resistente, la cortina es más
o menos alta y cuando los tirantes en el río no resultan ser muy grandes. Se
utilizan para grandes descargas, principalmente en los vertederos. Esta se hace
directamente sobre el río. Se utilizan unos trampolines para hacer saltar el flujo
hacia un punto aguas abajo reduciendo así la erosión en el cauce y en el pie de la
presa. La trayectoria del chorro depende de la descarga, de su energía en el
extremo y del ángulo con el que sale del trampolín. Su funcionamiento se ve con la
formación de dos remolinos uno en la superficie sobre el trampolín y el otro
sumergido aguas abajo, la disipación de la energía se hace por medio de estos.
Existen dos modelos, trampolín liso y trampolín estriado. Ambos con igual
funcionamiento hidráulico y con las mismas características, que defieren
únicamente en la forma de salir del agua del trampolín.
La disipación de la energía que se consigue, es debido a las turbulencias y casi
pulverización de la corriente por la acción del aire originada por su lanzamiento
desde el trampolín y a lo largo de su recorrido, antes de caer, además se logra
alejar la caída del pie de la cortina de suerte que su efecto ya no es peligroso para
dicha estructura.
Una de las condiciones que se deben cumplir para el salto de sky funcione
correctamente es que, el nivel de agua correspondiente al tirante del río para
máxima descarga debe ser inferior a la elevación de la nariz del deflector. Esto es
para que no haya posibilidad de ahogamiento y deje de funcionar como tal.
CONCLUSIÓN
En este capítulo se explicó sobre el principio del momentum, salto hidráulico y esto
nos ha servido para comprender mejor la materia de hidráulica de canales ya que
dicho tema se enfocó a un cambio de régimen que ocurre en la sección de un
canal, como el salto hidráulico que la evidencia experimenta muestra con toda
claridad que la transferencia de un régimen supercrítico a subcritico es en forma
brusca que en el canal es acompañada de turbulencia y por lo genera una gran
pérdida de energía.
FUENTES DE CONSULTA.
[ CITATION htt22 \l 2058 ]
[ CITATION htt23 \l 2058 ]
[ CITATION htt24 \l 2058 ]
[ CITATION htt25 \l 2058 ]
