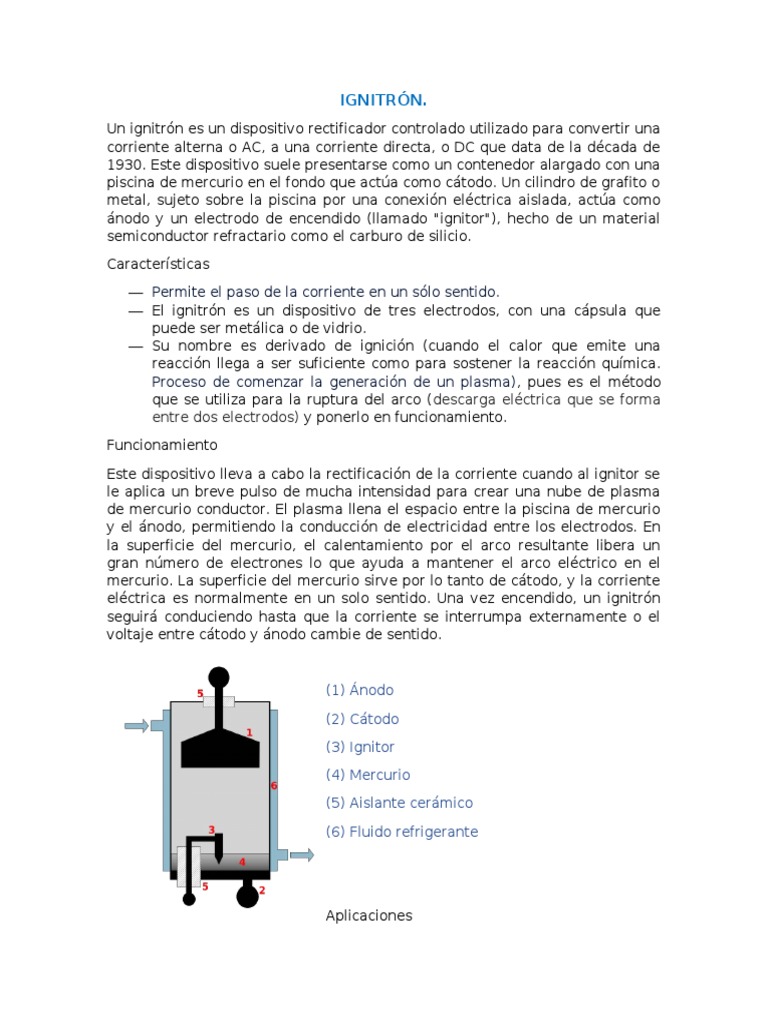

IGNITRÓN.

Un ignitrón es un dispositivo rectificador controlado utilizado para convertir una

corriente alterna o AC, a una corriente directa, o DC que data de la década de
1930. Este dispositivo suele presentarse como un contenedor alargado con una
piscina de mercurio en el fondo que actúa como cátodo. Un cilindro de grafito o
metal, sujeto sobre la piscina por una conexión eléctrica aislada, actúa como
ánodo y un electrodo de encendido (llamado "ignitor"), hecho de un material
semiconductor refractario como el carburo de silicio.
Características
 Permite el paso de la corriente en un sólo sentido.
 El ignitrón es un dispositivo de tres electrodos, con una cápsula que
puede ser metálica o de vidrio.
 Su nombre es derivado de ignición (cuando el calor que emite una
reacción llega a ser suficiente como para sostener la reacción química.
Proceso de comenzar la generación de un plasma), pues es el método
que se utiliza para la ruptura del arco (descarga eléctrica que se forma
entre dos electrodos) y ponerlo en funcionamiento.
Funcionamiento
Este dispositivo lleva a cabo la rectificación de la corriente cuando al ignitor se
le aplica un breve pulso de mucha intensidad para crear una nube de plasma
de mercurio conductor. El plasma llena el espacio entre la piscina de mercurio
y el ánodo, permitiendo la conducción de electricidad entre los electrodos. En
la superficie del mercurio, el calentamiento por el arco resultante libera un
gran número de electrones lo que ayuda a mantener el arco eléctrico en el
mercurio. La superficie del mercurio sirve por lo tanto de cátodo, y la corriente
eléctrica es normalmente en un solo sentido. Una vez encendido, un ignitrón
seguirá conduciendo hasta que la corriente se interrumpa externamente o el
voltaje entre cátodo y ánodo cambie de sentido.

(1) Ánodo
(2) Cátodo
(3) Ignitor
(4) Mercurio
(5) Aislante cerámico
(6) Fluido refrigerante

Aplicaciones
Estos dispositivos se utilizaban siempre que era necesario rectificar grandes
intensidades de corriente, donde tenían que transformar miles de amperios en
corriente alterna a corriente continua.
Los Ignitrones se han utilizado en muchas aplicaciones diferentes en diversas
industrias. Uno de sus usos más populares fue en la industria de la soldadura,
ya que se utilizan para controlar las corrientes que fluyen a través de máquinas
de soldadura eléctrica. Estas máquinas se utilizan en la industria de la
locomotora, así, tanto para los motores eléctricos y transformadores.
Debido a que los ignitrones son capaces de soportar grandes corrientes sin
sufrir daños, tienen una amplia aplicación en aquellos casos en que los
dispositivos semiconductores no podrían trabajar. Entre sus usos
fundamentales están para cortocircuitos de emergencias, para rectificadores
de múltiples usos.
Con respecto a otras válvulas similares, el ignitrón tiene ciertas ventajas como
son: tamaño reducido, pequeña caída de tensión y gran rendimiento.

CUESTIONARIO
1. ¿Qué función realiza un ignitrón?
El ignitrón permite convertir la corriente alterna en corriente continua de la
misma como en la actualidad lo hacen los diversos rectificadores que existen.
2. ¿Qué partes constituyen al ignitrón?
El ignitrón cuenta con un ánodo, un cátodo y un tercer electrodo llamado
ignitor.
3. ¿Qué representa el ánodo dentro de un ignitrón?
Un cilindro de grafito o metal sujeto sobre la piscina por una conexión eléctrica
aislada representa el ánodo.
4. ¿Cómo se lleva a cabo la conducción de electricidad dentro entre los
electrodos de un ignitrón?
La conducción de electricidad se lleva a cavo gracias a la nube de plasma de
mercurio que actúa como conductor
5. ¿Cuándo o como se detiene la conducción de in ignitrón una vez
encendido?
Una vez encendido, un ignitrón seguirá conduciendo hasta que la corriente se
interrumpa externamente o el voltaje entre cátodo y ánodo cambie de sentido.
6. ¿Cuál es la función de la superficie de mercurio en el ignitrón?
La superficie de mercurio actúa como cátodo dentro del ignitrón.
7. ¿Cómo se crea la nube de plasma de mercurio?
A un electrodo de encendido (“ignitor"), hecho de un material semiconductor
como el carburo de silicio se le aplica un breve pulso de mucha intensidad.
8. ¿Qué ventajas ofrece el ignitrón?
Tamaño reducido, pequeña caída de tensión y gran rendimiento.
9. ¿Por qué recibe el nombre de ignitrón este dispositivo?
Su nombre es derivado de ignición (proceso de comenzar la generación de un
plasma), pues es el método que se utiliza para la ruptura del arco y ponerlo en
funcionamiento.
10. ¿Cuáles son algunos de sus usos fundamentales?
Máquinas de soldar, para cortocircuitos de emergencias, para rectificadores de
múltiples usos.
