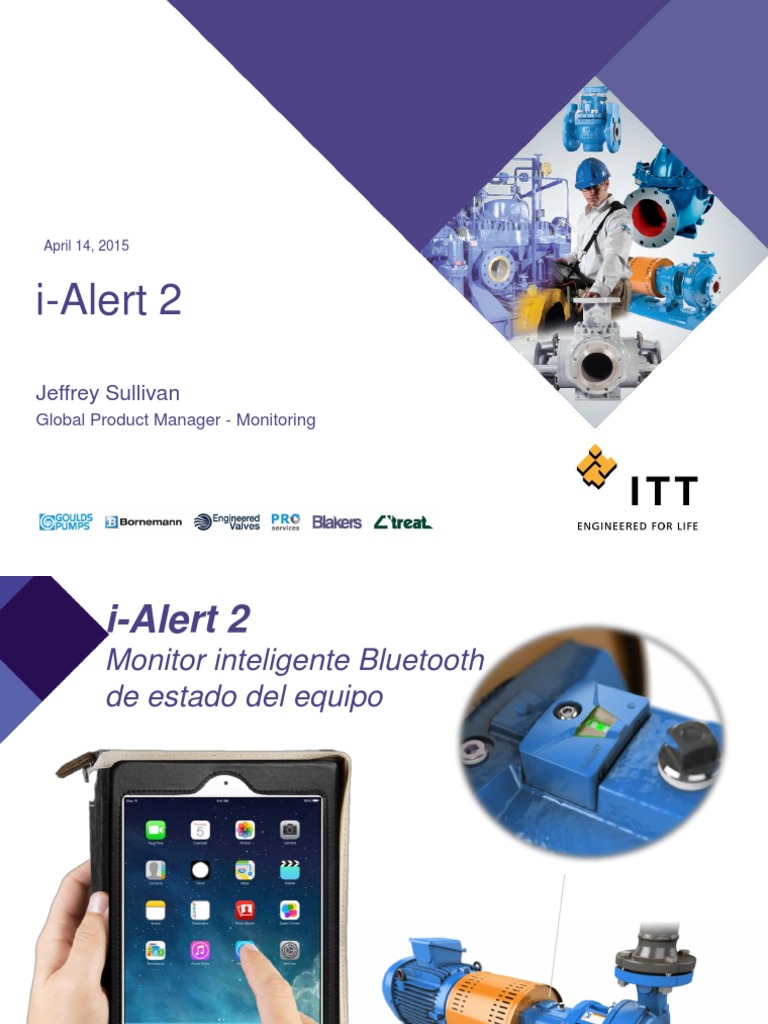

April 14, 2015

i-Alert 2

Jeffrey Sullivan
Global Product Manager - Monitoring
i-Alert 2
Monitor inteligente Bluetooth
de estado del equipo
 ®
i-Alert 2 Bluetooth Smart Enabled
Monitor de condiciones
 Detección temprana de posible falla (Revisa cada 5 minutos).
 Monitorea vibración en los 3 ejes y temperatura.
 Almacena mediaciones y grafica tendencias.
 Análisis Vibraciones (Transformada de Fourier , Forma de la onda).
 Acceso entiempo real a los registros y estado del equipo. April 10, 2019
 Diseñado parra ambientes industriales(IP66)
 i-Alert 2: Instalación & Activación

El i-Alert 2 tiene las mismas

dimensiones de instalación que el i-
Alert 1 , así que este ultimo puede ser
reemplazado con la nueva versión sin
dificultades, en instalaciones
existentes.

El i-Alert 2 es ¼ pulgada mas alto

(6.3mm) para contener su nueva
batería.

Para activar el i-Alert simplemente retirar el

sticker. El i-Alert se encenderá.

El i-Alert sondear si el equipo es operando y

comenzara a tomar una línea base de
medición.

IP Sales Meeting – (region, date)

ITT Proprietary & Confidential 4
 i-Alert 2: LEDs

Verde

Switch Magnético:
Azul Para ser usado
ocasionalmente al :
• Inhabilitar la señal.
Rojo • Apagar la unidad.
• Resetear la unidad.
LEDs:
Verde: Normal
Secuencia Indicador Acción Duración
Azul: Conectando
1 Rojo Nada 2 Seg
Rojo: Alarma
2 Azul Señal Bluetooth apagada 2 Seg
3 Verde Unidad apagado 2 Seg
4 Todo apagado Unidad reseteada 2 Seg

IP Sales Meeting – (region, date)

ITT Proprietary & Confidential 5
 i-Alert 2: Vibración

Vibración:
RADIAL
La aplicación móvil i-Alert
mostrara la vibración en
los 3 ejes.

HORIZONTAL

FFTs:
Radial: 10-600Hz
Axial: 10-1000Hz
Horizontal: 10-1000Hz
AXIAL

IP Sales Meeting – (region, date)

ITT Proprietary & Confidential 6
 Especificaciones

 Vibración 10-600Hz……+/- 10% Exactitud.

 2 in x 1.5 in x 0.5 in (51mm x 38mm x 31mm).
 Durable: Acero inoxidable 304 y Nylon 12.
 Rango de Temperatura: -40°C to 85°C (-40°F to 185°F ).
 Batería: 3 a 5 años de duración, bajo voltaje , desechable, 3 volt Litio.
 Resistente: Todos los componentes eléctricos recubiertos y protegidos con
epoxico.
 Certificación de Seguridad.
 Calificación CSA / USA y Canadá.
 Clase I, División 1 & 2, Grupo A,B,C,D .
 Clase II, División 1 & 2, Grupo E,F,G.
 Clase III, División 1 & 2.
 Certificación ATEX Ex ia {Ex} II 1 G Ex ia IIC T4.
 Certificación China a prueba de explosión - Exia II CT4.

IP Sales Meeting – (region, date)

ITT Proprietary & Confidential 7
Aplicación móvil

Download:
Disponible en Apple App Store.

Solo puede ser usada en dispositivos iOS con

Bluetooth 4.0:

iPad (Air, Mini,

Apple Tablet
3rd & 4th gen)
iPhone (6 Plus, 6,
Apple Phone
5s, 5c, 5 & 4s)
Portable
Apple iPod touch
Media Player

IP Sales Meeting – (region, date)

ITT Proprietary & Confidential 8
i-Alert 2

Aplicación móvil

IP Sales Meeting – (EMEA, 4-14-15) 9

ITT Proprietary & Confidential
Workshop: Kit de Ventas

Equipamiento:
• iPad mini
• Kit de Ventas
• i-Alerts (QTY: 2).
• Stickers de activación (QTY: 2).
• Tornillos 1.125” (QTY: 2).
• Tarjeta.

IP Sales Meeting – (region, date)

ITT Proprietary & Confidential 10
Workshop: Ingresar a la aplicación

Log in:
Ingresar su usuario y su calve.

Usar el mismo usuario y contraseña

de eprism.

IP Sales Meeting – (region, date)

ITT Proprietary & Confidential 11
Workshop: Registro de Usuario

Registro:
Una vez bajada la aplicación , se debe crear
un usuario en la cuenta de ITT.

• Una contraseña temporal será enviada al

email del usuario.
• La contraseña podrá ser cambiada en la
sección “User Settings”.

Para los empleados de ITT, usar el mismo

usuario y contraseña de eprism.

Login:
Una vez que el usuario haya ingresado en la
aplicación , permanecerá en ella a menos
que se cierre dicha aplicación.

IP Sales Meeting – (region, date)

ITT Proprietary & Confidential 12
Workshop: Escanear y asociar equipos.

Seleccione un equipo:
1. Al escanear los equipos vera aquellos
disponibles dependiendo de la fuerza de la
señal Bluetooth .

2. En esta pantalla podrá ver el nombre del

equipo , su status y la fuerza de la señal
Bluetooth.
3. El sistema le permite ordenar por aquella
con mayor señal.
4. Seleccione el equipo que desea ver.
5. También el sistema mostrara aquellos
equipos registrados y asociados con
anterioridad pero de los cuales no hay
señal.

IP Sales Meeting – (region, date)

ITT Proprietary & Confidential 13
Workshop: Escanear y asociar equipos.

Seleccione un equipo
• Una vez iniciada la aplicación revisara cada 5
segundos los equipos dentro del rango y
renovara el status.
• El status de los equipos será representado a
través de los siguientes símbolos.

Bien

Warning

Alarma

Sin comunicación

IP Sales Meeting – (region, date)

ITT Proprietary & Confidential 14
Workshop: Escanear y asociar equipos.

Dashboard:
1. Una vez seleccionado el equipo, mostrara
un Dashboard con detalles acerca de su
status.
2. Usted podrá ver:
a) Nombre del equipo.
b) Fecha y hora de la ultima actualización.
c) Vibración en el eje radial , axial y
horizontal.
d) Temperatura.
e) Tiempo de operación.
f) Batería.

IP Sales Meeting – (region, date)

ITT Proprietary & Confidential 15
 Workshop: Dashboard

Encabezado:
Nombre o TAG del equipo.
Ultima actualización.

Vibracion y Temperatura
Verde: Normal
Amarillo: Warning
Rojo: Alarma

Runtime o tiempo de operacion: Indicador de Bateria:

Verde: % de tiempo operando en verde Status de la batería del i-Alert
Red: % de tiempo operando en alarma
Gray: % de tiempo inactivo

IP Sales Meeting – (region, date)

ITT Proprietary & Confidential 16
Workshop: Trending

Tendencias:

1. El sistema permite graficar las variables.

2. Puede graficar los datos registrados en 1

semana, 3 meses y 6 meses.

IP Sales Meeting – (region, date)

ITT Proprietary & Confidential 17
Workshop: Tendencias

Lecturas cada hora

Las lecturas cada hora de vibración,
temperatura y curtosis son almacenadas por
30 días.

Sumario semanal
Después de los 30 días los datos son
sumariados en mínimos , máximos y
promedios semnalaes.*
Estos datos semanales son almacenados
por 5 años (vida útil del dispositivo).

*Todos los datos tomados en los tiempos

inoperativos son eliminados cuando se
realiza el sumario semanal.

IP Sales Meeting – (region, date)

ITT Proprietary & Confidential 18
Workshop: Navigation

Navegación:
Seleccione el botón menú en el extremo
superior izquierdo para desplegarlo.

Acá podrá realizar varios ajustes como

generar reportes, cambiar las unidades de
inglesas a métricas, etc

IP Sales Meeting – (region, date)

ITT Proprietary & Confidential 19
Workshop: Navegacion

Dashboard
Ingresar al Dashboard
Trending (Tendencia)
Data histórico almacenado en el i-alert
Advanced Tools (Herramientas avanzadas)
FFT (Fourier) y TWF (forma de onda)
Equipment information (Información del equipo)
Curva, hoja de datos, dibujo, partes, etc.
Report Generator(Generador de reporte)
Reporte de vibracion del i-alert
Help / FAQ
Contacto y preguntas mas frecuentes
Service Locator
Ubica su centro de servicios y venta mas cercano.
User settings
Preferencias , unidades , claves.

IP Sales Meeting – (region, date)

ITT Proprietary & Confidential 20
Workshop: Herramientas Avanzadas

FFT y TWF
Acá podrá desplegar las transformadas de
Fourier y la forma de onda.
• Tendrá la opción de realizar nuevas
graficas
• Bajar las FFTs durante un alarma
• Podrá hacerlo para los 3 ejes.

IP Sales Meeting – (region, date)

ITT Proprietary & Confidential 21
Workshop: Información del Equipo

Información del equipo:

Con el numero de serie asociado a la
bomba podrá obtenerse
• Curva de funcionamiento.
• Hoja de datos.
• Listado de partes.
Toda esta información le facilitara la
identificación de los componentes del
equipo
Esto ayudara a la productividad de su
equipo de mantención.

IP Sales Meeting – (region, date)

ITT Proprietary & Confidential 22
Workshop: Localizador de Servicio y
atención.
El GPS lo ayudara a localizar su centro
de servicios mas cercano

ITT Sales ITT Service Center

Authorized Sales Authorized Service Center

IP Sales Meeting – (region, date)

ITT Proprietary & Confidential 23
i-Alert 2

Miscelaneos

IP Sales Meeting – (EMEA, 4-14-15) 24

ITT Proprietary & Confidential
Disponibilidad por país – Chile ya esta disponible!

April 30 July 10 July 24 August 21

IP Sales Meeting – (region, date)
ITT Proprietary & Confidential 25
iPad Hazardous Case

April 10, 2019 26

Preguntas?
