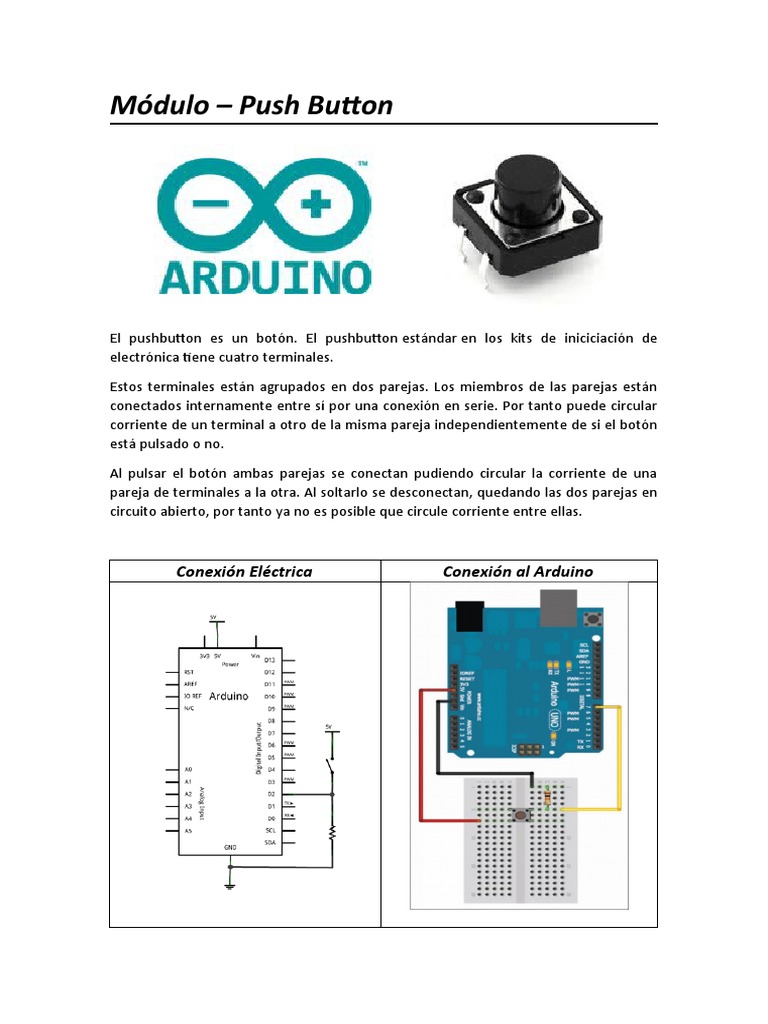

Módulo – Push Button

El pushbutton es un botón. El pushbutton estándar en los kits de iniciciación de

electrónica tiene cuatro terminales.
Estos terminales están agrupados en dos parejas. Los miembros de las parejas están
conectados internamente entre sí por una conexión en serie. Por tanto puede circular
corriente de un terminal a otro de la misma pareja independientemente de si el botón
está pulsado o no.
Al pulsar el botón ambas parejas se conectan pudiendo circular la corriente de una
pareja de terminales a la otra. Al soltarlo se desconectan, quedando las dos parejas en
circuito abierto, por tanto ya no es posible que circule corriente entre ellas.

Conexión Eléctrica Conexión al Arduino

 Conexión Eléctrica Conexión al Arduino

Código de Ejemplo
#define led 5
const int inputPin = 7;
int value = 0;
void setup() {
Serial.begin(9600);
pinMode(inputPin, INPUT);
pinMode (led, OUTPUT);
}
void loop(){
value = digitalRead(inputPin); //lectura digital de pin
//mandar mensaje a puerto serie en función del valor leído
if (value == HIGH) {
Serial.println("Encendido");
Serial.print("Valor de la Variable Encendida:");
Serial.println (value);
digitalWrite (led,HIGH);
}
else {
Serial.println("Apagado");
Serial.print ("Valor de la variable Apagada:");
digitalWrite (led,LOW);
}
delay(1000);
}
Practica # 1
 Utilice el PushButton Rojo para encender el led RGB Rojo
 Utilice el PushButton Verde para encender el led RGB Verde
 Utilice el PushButton Amarillo para encender el led RGB Amarillo
