ESTRUCTURAS DE HORMIGÓN: Programa de Ingeniería Civil - UdeA

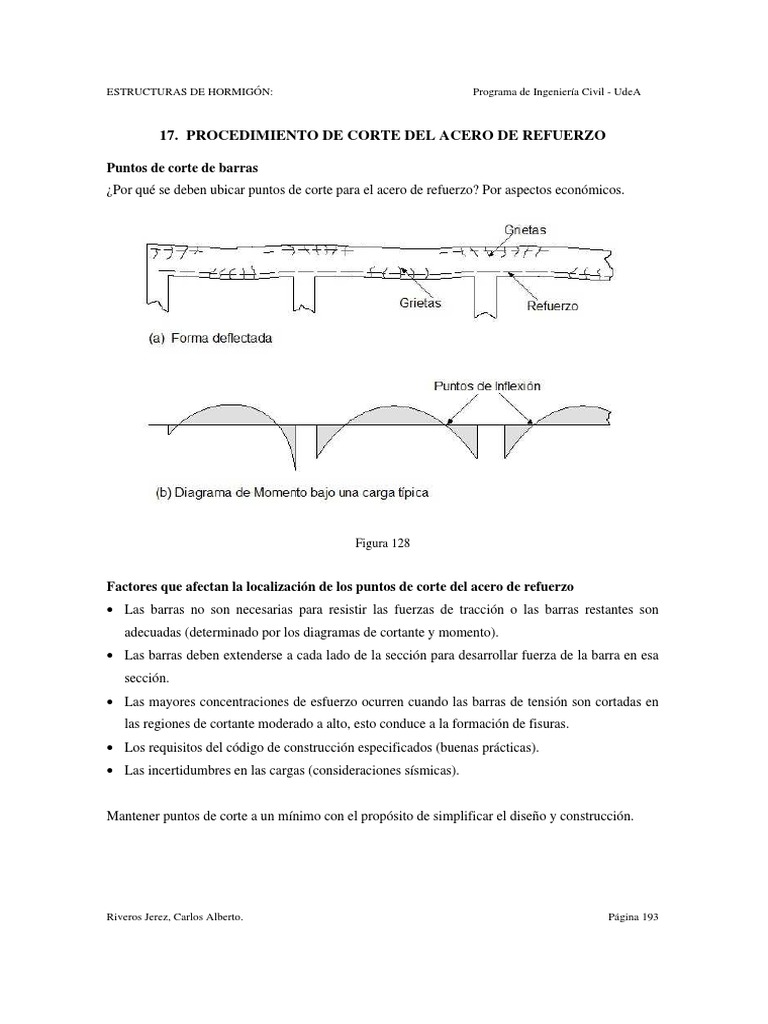

17. PROCEDIMIENTO DE CORTE DEL ACERO DE REFUERZO

Puntos de corte de barras

¿Por qué se deben ubicar puntos de corte para el acero de refuerzo? Por aspectos económicos.

Figura 128

Factores que afectan la localización de los puntos de corte del acero de refuerzo
• Las barras no son necesarias para resistir las fuerzas de tracción o las barras restantes son
adecuadas (determinado por los diagramas de cortante y momento).
• Las barras deben extenderse a cada lado de la sección para desarrollar fuerza de la barra en esa
sección.
• Las mayores concentraciones de esfuerzo ocurren cuando las barras de tensión son cortadas en
las regiones de cortante moderado a alto, esto conduce a la formación de fisuras.
• Los requisitos del código de construcción especificados (buenas prácticas).
• Las incertidumbres en las cargas (consideraciones sísmicas).

Mantener puntos de corte a un mínimo con el propósito de simplificar el diseño y construcción.

Riveros Jerez, Carlos Alberto. Página 193

ESTRUCTURAS DE HORMIGÓN: Programa de Ingeniería Civil - UdeA

Determinación de la ubicación de puntos de corte a flexión

Dada una viga simplemente apoyada con una carga distribuida.

Figura 129

NRS-10

C.12.10 — Desarrollo del refuerzo de flexión — Generalidades

C.12.10.3 — El refuerzo se debe extender más allá del punto en el que ya no es necesario para resistir
flexión por una distancia igual a d ó 12db, la que sea mayor, excepto en los apoyos de vigas
simplemente apoyadas y en el extremo libre de voladizos.

Riveros Jerez, Carlos Alberto. Página 194

ESTRUCTURAS DE HORMIGÓN: Programa de Ingeniería Civil - UdeA

Figura 130

Riveros Jerez, Carlos Alberto. Página 195

ESTRUCTURAS DE HORMIGÓN: Programa de Ingeniería Civil - UdeA

Procedimiento general - puntos de corte de barras

• Determinar los puntos de corte teóricos de flexión y el diagrama de momentos.

• Extraer las barras para satisfacer los requerimientos de la NSR-10 (C.7.13, C.12.1, C.12.10,
C.12.11 y C.12.12)
• Diseñar estribos adicionales para los puntos donde las barras son cortadas en la zona de tensión a
flexión (C.12.10.5)

Reglas generales para el corte de barras

Todas las barras

Regla 1.
Las barras deben extender el largo de d o 12 db más allá de los puntos de corte a la flexión, excepto
en los apoyos o los extremos de los voladizos (C.12.10.3).

Regla 2.
Las barras deben extenderse por lo menos ld desde el punto esfuerzo máximo de la barra o desde los
puntos de corte de flexión de barras adyacentes (C.12.10.2 C.12.10.4 y C.12.12.2).

Barras – Momento positivo

Regla 3.

Integridad estructural

Soportes simples
Por lo menos un tercio de la parte del refuerzo del momento positivo se debe extender 150 mm en
los soportes (C.12.11.1).

Vigas interiores continuas con estribos cerrados

Al menos una cuarta parte del refuerzo de momento positivo se debe extender 150 mm en el soporte
(C.12.11.1 y C.7.13.2.3).
Al menos una cuarta parte del refuerzo de momento positivo debe ser continuo o se debe empalmar
cerca del apoyo con un empalme a tensión clase A y en apoyos no continuos debe ser terminada con
un gancho estándar. (C.7.13.2.3).

Riveros Jerez, Carlos Alberto. Página 196

ESTRUCTURAS DE HORMIGÓN: Programa de Ingeniería Civil - UdeA

Vigas continuas perimetrales

Al menos una cuarta parte del refuerzo momento positivo requerido en el centro de la luz se hará
continuo alrededor del perímetro de la losa y debe ser confinado por estribos cerrados o estribos con
ganchos de 135 grados alrededor de barras superiores. La continuidad del refuerzo, puede ser
proporcionada por el empalme de refuerzo inferior o cerca del apoyo con empalmes a tensión clase
A (C.7.13.2.3).

Vigas que forman parte de un marco que es parte del sistema primario de resistencia a carga
lateral del edificio

Este refuerzo debe estar anclado para desarrollar la resistencia a la fluencia especificada fy, en la
cara del soporte (C.12.11.2)

Regla 4.
Los Estribos

En el punto de momento positivo de inflexión y en los apoyos simples, el refuerzo de momento

positivo debe satisfacer la siguiente ecuación (C.12.11.3). Un aumento del 30% en el valor de Mn/Vu
se permitirá cuando los extremos de refuerzo están confinados por la reacción de compresión
(generalmente cierto para soportes simples).

Mn
ld ≤ + la
Vu

Barras - Momento Negativo

Regla 5.
El refuerzo de momento negativo debe estar anclado en o a través de columnas de soporte o de los
miembros que dan apoyo a la viga ( C.12.12.1).

Regla 6.
Integridad Estructural
Vigas Interiores
Por lo menos un tercio del refuerzo de momento negativo se debe extender por el mayor de d, 12 db
o (ln / 16) más allá del punto de inflexión de momento negativo (C.12.12.3).
Además de la regla satisfactoria anterior, una sexta parte del refuerzo de negativo que se precisa en
el apoyo debe ser continuo en la mitad del tramo. Esto puede lograrse por medio de un empalme a
tensión clase A en la mitad del tramo (C.7.13.2.2).

Riveros Jerez, Carlos Alberto. Página 197

ESTRUCTURAS DE HORMIGÓN: Programa de Ingeniería Civil - UdeA

Consideraciones adicionales

Vigas con capacidad moderada de disipación de energía (DMO) (C.21.3.4)

C.21.3.4.1. El ancho del elemento, bw, no debe ser menor que 200 mm.

C.21.3.4.2. La excentricidad respecto a la columna que le da apoyo no puede ser mayor que el 25%
del ancho del apoyo medido en la dirección perpendicular a la dirección del eje longitudinal de la
viga.

C.21.3.4.3. En cualquier sección de la viga el refuerzo superior e inferior no debe tener una cuantía,
ρmin, inferior la que se obtiene con la ecuación C.10-3, ni debe exceder 0,025. Debe haber al menos
dos barras continuas con diámetro igual o superior a Nº 4 (1/2”) ó 12M (12 mm), tanto arriba como
abajo.

C.21.3.4.4. La resistencia a momento positivo en la cara del nudo no debe ser menor que un tercio
de la resistencia a momento negativo proporcionada en esa misma cara del nudo. La resistencia a
momento negativo o positivo, en cualquier sección a lo largo de la longitud del elemento, no debe
ser menor de un quinto de la resistencia máxima a momento proporcionada en la cara de cualquiera
de los nudos.

C.21.3.4.5. No se permiten empalmes por traslapo dentro de los nudos.

Diagramas de momento de resistencia

La resistencia de una viga es una función de su profundidad, d, ancho, b, y el área de acero, As. Es
una práctica común cortar las barras de acero donde ya no son necesarias para resistir los esfuerzos
de flexión. En vigas continuas de momento positivo las barras de acero pueden ser dobladas por lo
general a 45 °, para proporcionar un refuerzo a la tracción de los momentos negativos sobre el
soporte. La capacidad de momento nominal de una viga de hormigón sub-reforzado es:

 a
Mn = As × fy d − 
 2

Donde
As × fy
a=
0,85 f´c × b

Riveros Jerez, Carlos Alberto. Página 198

ESTRUCTURAS DE HORMIGÓN: Programa de Ingeniería Civil - UdeA

La resistencia al momento último de una barra, Mnb es:

 a
Mnb = Abs × fy d − 
 2
Donde

Abs es el área de la barra.

La intersección de las líneas de momento de resistencia con el diagrama de momentos de flexión

generado por cargas externas indica los puntos teóricos donde cada barra puede ser terminada.

Empalme de barras
¿Por qué necesitamos los empalmes de barras? Para tramos largos cuando los diámetros comerciales
no permiten cubrir estas distancias en un solo tramo.

Tipos de empalmes
• Empalmado y soldado (debe desarrollar 125% de la resistencia a la fluencia).
• Conectores mecánicos, (debe desarrollar 125% de la resistencia a la fluencia).
• Unión de empalmes.

Empalme de traslapo a tensión

Tipos de empalmes
• Empalme con contacto.
• Empalme sin contacto.
Distancia ≤ 150 mm.
Distancia ≤ Longitud del empalme.
La longitud de empalme es la distancia que las dos barras se superponen.

NRS-10
C.12.15 — Empalmes de alambres y barras corrugadas a tracción.
C.12.15.1 — La longitud mínima del empalme por traslapo en tracción debe ser la requerida
para empalmes por traslapo Clases A o B, pero no menor que 300 mm, donde:

Empalme por traslapo Clase A 1,0 ld

Empalme por traslapo Clase B 1,3 ld

Donde ld se calcula de acuerdo con C.12.2 para desarrollar fy, pero sin los 300 mm mínimos de

C.12.2.1 y sin el factor de modificación de C.12.2.5.

Riveros Jerez, Carlos Alberto. Página 199

ESTRUCTURAS DE HORMIGÓN: Programa de Ingeniería Civil - UdeA

C.12.15.2 — Los empalmes por traslapo de alambres y barras corrugadas sometidas a tracción deben
ser empalmes por traslapo Clase B, excepto que se admiten empalmes por traslapo de Clase A
cuando:
(a) el área de refuerzo proporcionada es al menos el doble que la requerido por análisis a
todo lo largo del empalme por traslapo y
(b) la mitad, o menos, del refuerzo total está empalmado dentro de la longitud de empalme por
traslapo requerido.

C.12.15.3 — Cuando se empalman por traslapo barras de diferente diámetro en tracción, la longitud

del empalme por traslapo debe ser el mayor valor entre el ld de la barra de mayor tamaño y el valor

de la longitud del empalme en tracción de la barra de diámetro menor.

C.12.15.4 — Los empalmes soldados o mecánicos utilizados donde el área de refuerzo

proporcionada es menor del doble de la requerida por el análisis, deben cumplir con los requisitos de
C.12.14.3.2 o de C.12.14.3.4.

C.12.15.5 — Los empalmes soldados o mecánicos que no cumplen con los requisitos de C.12.14.3.2
ó C.12.14.3.4 se permiten para barras No. 5 (5/8”) ó 16M (16 mm) o menores si cumplen con
C.12.15.5.1. a C.12.15.5.3:

C.12.15.5.1 — Los empalmes deben estar escalonados cuando menos 600 mm.

C.12.15.5.2 — Al calcular las fuerzas de tracción que pueden ser desarrolladas en cada sección, el
esfuerzo en el refuerzo empalmado debe tomarse como la resistencia especificada del empalme, pero
no mayor que fy. El esfuerzo en el refuerzo no empalmado debe tomarse como fy veces la relación

entre la menor longitud anclada más allá de la sección y ld , pero no mayor que fy.

C.12.15.5.3 — La fuerza de tracción total que puede ser desarrollada en cada sección debe ser de al
menos el doble que la requerida por el análisis, y al menos 140 MPa veces el área total del refuerzo
proporcionado.

C.12.15.6 — Los empalmes en elementos de amarre en tracción se deben hacer con un

empalme soldado o mecánico completo, de acuerdo con C.12.14.3.2 ó C.12.14.3.4, y los empalmes
en las barras adyacentes deben estar escalonados por lo menos a 750 mm.

C.12.16 — Empalmes de barras corrugadas a compresión

Riveros Jerez, Carlos Alberto. Página 200

ESTRUCTURAS DE HORMIGÓN: Programa de Ingeniería Civil - UdeA

C.12.16.1 — La longitud de un empalme por traslapo en compresión debe ser de 0.071f y db , para

fy igual a 420 MPa o menor, o (0.13fy − 24)db para fy mayor que 420 MPa, pero no debe ser menor
que 300 mm. Para f’c menor que 21 MPa, la longitud del empalme por traslapo debe incrementarse
en 1/3.

EJEMPLO 24
Para la viga simplemente apoyada mostrada en la figura. Determine la localización de los puntos de
corte de barras. No considerar el peso de la viga ni afectaciones por exposición a intemperie.

f´c = 21MPa
fy = 420MPa

Diagrama de momentos.

Riveros Jerez, Carlos Alberto. Página 201

ESTRUCTURAS DE HORMIGÓN: Programa de Ingeniería Civil - UdeA

Determinar la ubicación del eje neutro para el momento máximo

As × fy
As × fy = 0,85 f´c × a × b ⇒ a =
0,85 f´c × b

a=
( 4 × 510mm ) × 420MPa = 137mm
2

0,85 × 21MPa × 350mm

a 137 mm
c= = = 161mm
β1 0,85
c 161mm
= = 0,374 ≤ 0,375 → φ = 0,9
d 430mm

Determinar momento nominal máximo que resiste la viga.

 a  0,137 
Mn = As × fy  d −  = ( 4 × 510 × 10 −6 ) × 420000  0, 43 − 
 2  2 
Mn = 309, 73KN − m

Verificación capacidad viga

Mu = φ Mn = 0,9 ( 309,73KN − m) = 279KN − m ≥ 275KN − m → OK

Determinar el momento último de una barra Nº8.

 a  0,137 
Mubarra = φ As × fy  d −  = 0,9 × ( 510 × 10 −6 ) ( 420000 )  0, 43 −  KN − m
 2  2 
Mubarra = 70 KN − m

Por lo tanto tenemos

Mu (1 barra) = 70 KN-m Mu (2 barras) = 139,5 KN-m

Mu (3 barras) = 209,25 KN-m Mu (4 barras) = 279 KN-m

Riveros Jerez, Carlos Alberto. Página 202

ESTRUCTURAS DE HORMIGÓN: Programa de Ingeniería Civil - UdeA

Determinar longitud de desarrollo

ld fyψ tψ e
= ( Para barras ≥ Nº 6 ) (C.12.2.2)
db 1,7 × λ f´c
Determinación factores (C.12.2.4)
ψ t = 1,0 → Refuerzo colocado parte inferior viga sin más de 300mm de concreto.
ψ e = 1,0 → Refuerzo sin recubrimiento epóxico.
ld 420 × 1, 0 × 1, 0
= = 54
db 1, 7 21
Por lo tanto ld = 54 × 25mm = 1350mm

Determinar punto en el diagrama de momentos correspondiente al momento aportado por 3Nº8.

• Extremo izquierdo
M ( x) = Mo + m( x −1,5) ∴Mo = 160
275 −160
m= = 57,5
2
Ahora se iguala el momento que soportan 3 barrasN°8 con esta ecuación para saber a que distancia
se cortarían teóricamente las barras en el extremo izquierdo.
M ( x ) = 160 + 57,5 ( x − 1,5)
209,25 − 160
x= + 1,5 = 2,36m
57,5
• Extremo derecho

M ( x) = 275 + 57,5( x −3,5)

Ahora se iguala el momento que soportan 3 barrasN°8 con esta ecuación para saber a que distancia
se cortarían teóricamente las barras en el extremo derecho.
209,25 = 275 − 57,5 ( x − 3,5)
209,25 − 275
x= + 3,5 = 4,64m
−57,5
Puntos de corte de la primera barra

La mayor entre d y 12db la = 430mm

Extremo izquierdo 2, 36 m − 0, 43 m = 1, 93 m
Extremo derecho 4, 64 m + 0, 43 m = 5, 07 m

5,07-1,93=3,14 esta es la longitud de la barra cortada y tiene que ser mayor que 2ld=2700 mm
por lo que cumple

Riveros Jerez, Carlos Alberto. Página 203

ESTRUCTURAS DE HORMIGÓN: Programa de Ingeniería Civil - UdeA

Determinar punto en el diagrama de momentos correspondiente al momento aportado por 2Nº8.

M ( x) = m( x)
160 − 0
m= = 106,7
1,5
M ( x) = 106,7 ( x)
• Extremo izquierdo

139,35 = 106,7 ( x ) → x = 1,31m

• Extremo derecho

139,35 = 160 − 106,7 ( x − 5,5) → x = 5,69m

Puntos de corte de la segunda barra
Extremo izquierdo 1, 31m − 0, 43 m = 0, 88 m
Extremo derecho 5, 69 m + 0, 43 m = 6,12 m

Verificación corte de varillas consecutivas

2,36 − 0,88 ≥ ld ⇒ 1, 48 ≥ ld = 1,35 → Cumple
6,12 − 4, 64 ≥ ld ⇒ 1, 48 ≥ ld = 1,35 → Cumple

Según el C.12.11.1 al menos 1/3 del refuerzo para el momento positivo en elementos simplemente
apoyados debe extenderse dentro del apoyo. Por lo tanto no se pueden efectuar más cortes, las
restantes 2Nº8 deben llevarse a los apoyos.

Verificación empotramiento de los apoyos

1,3× Mn 1,3×139,35
ld ≤ + la ⇒ + 0 = 1,69 (C.12.11.3)
Vu 107,5
Lo anterior se cumple

Riveros Jerez, Carlos Alberto. Página 204
