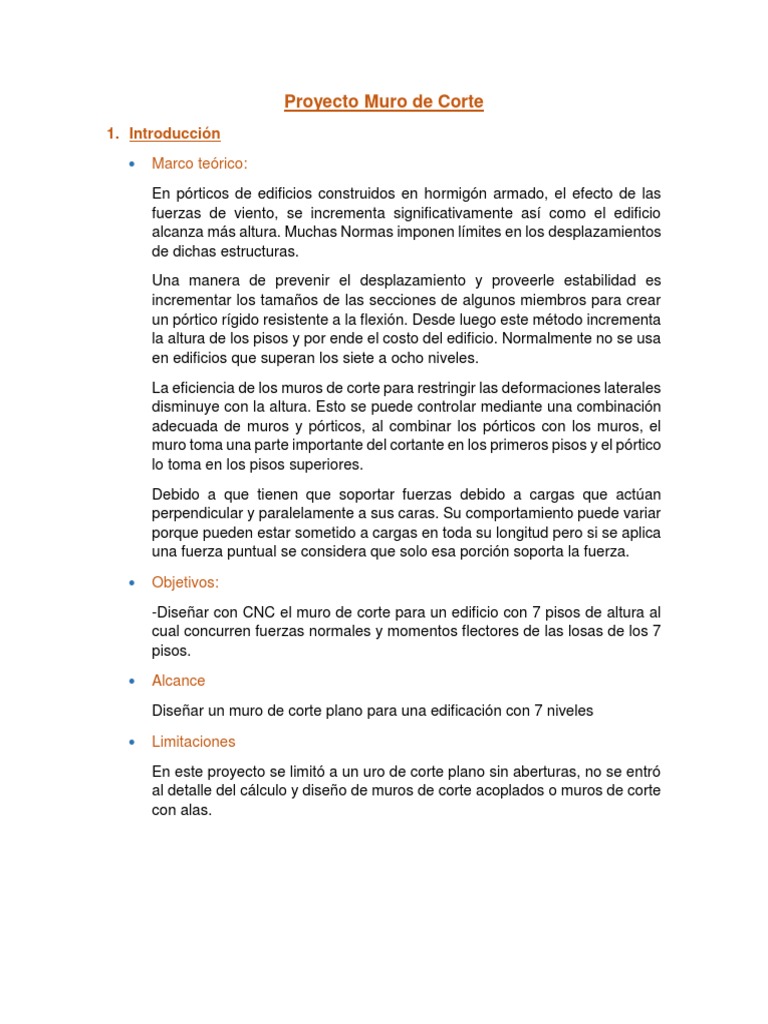

Proyecto Muro de Corte
1. Introducción
Marco teórico:
En pórticos de edificios construidos en hormigón armado, el efecto de las
fuerzas de viento, se incrementa significativamente así como el edificio
alcanza más altura. Muchas Normas imponen límites en los desplazamientos
de dichas estructuras.
Una manera de prevenir el desplazamiento y proveerle estabilidad es
incrementar los tamaños de las secciones de algunos miembros para crear
un pórtico rígido resistente a la flexión. Desde luego este método incrementa
la altura de los pisos y por ende el costo del edificio. Normalmente no se usa
en edificios que superan los siete a ocho niveles.
La eficiencia de los muros de corte para restringir las deformaciones laterales
disminuye con la altura. Esto se puede controlar mediante una combinación
adecuada de muros y pórticos, al combinar los pórticos con los muros, el
muro toma una parte importante del cortante en los primeros pisos y el pórtico
lo toma en los pisos superiores.
Debido a que tienen que soportar fuerzas debido a cargas que actúan
perpendicular y paralelamente a sus caras. Su comportamiento puede variar
porque pueden estar sometido a cargas en toda su longitud pero si se aplica
una fuerza puntual se considera que solo esa porción soporta la fuerza.
Objetivos:
-Diseñar con CNC el muro de corte para un edificio con 7 pisos de altura al
cual concurren fuerzas normales y momentos flectores de las losas de los 7
pisos.
Alcance
Diseñar un muro de corte plano para una edificación con 7 niveles
Limitaciones
En este proyecto se limitó a un uro de corte plano sin aberturas, no se entró
al detalle del cálculo y diseño de muros de corte acoplados o muros de corte
con alas.
Datos de proyecto
MURO DE SIETE NIVELES DE 3.35 M DE ALTURA ENTRE LOSAS.
CARGA POR LOSA 470KN
MOMENTO COMUNICADO POR LOSAS EN CADA NIVEL A LOS MUROS 38KN-m
CARGA DE VIENTO EN CADA NIVEL 80 KN/PISO
USE MATERIALES Y DISPOSICIONES REGLAMENTARIAS. CARGAS EN SERVICIO.
Datos
Materiales
Acero B500S 434782.609
Hormigon H25 16666.6667
Base 5
Altura 3.5
espesor 0.2
Recubrimiento 0.05
Cargas
Cargas del muro por piso
Nk 470
Myk 38
Vientok 80
Nd 705
Myd 57
Vd 120
7mo nivel
Solicitaciones
Calculo de la compresión máxima
Peso propio 131.25 KN
Nd 705 KN
Nd+Pp 836.25 KN
Presión σN=(N/A) 836.25 KN/m2
Se divide el muro en partes de 50cm de longitud
Normal en el canto 83.625 KN
Momento en el canto 5.7 KNm
Se toma la armadura requerida en los cantos para todo el
muro
Con estos valores se procede a diseñar la sección del canto del muro considerando
un ancho de 0.5m
Diseño del canto
Ancho de sección (m) 0.5 m
Brazo de palanca (m) 5-0.5= 4.5
Carga de compresión 83.625 KN
Momento en canto 5.7 KNm
Diseño del canto a compresion
As'*fyd≥0.1*Nd
Cuantia min 4 As' 0.21
espaciamiento Sl 0.30
Se toma ϕ12c/30 en cada cara
Se toma como armadura para el resto del muro el acero del
canto
Debido a la magnitud de la normal y el momento, se diseña la sección a comresion
simple.
Para las armaduras horizontales tenemos que esta no debe ser inferior a la
armadura vertical.
Diseño a corte
Viento Vd(KN) 120
Armadura horizontal 50% Avert ϕ8c/25
Seccion critica 0.5*Hw 1.75
Resistencia al corte del hormigon
σcd=Nd/Lw*t espesor (t) 0.2
Leff=k*Lw k 0.85
σcd 83.625 Leff 4.25
Vcu 10.66
Cuantia horizontal ρw 2
Vsu 73.91
Vd Vcu+Vsu
120 84.58
No cumple, aumentamos armadura horizontal
Armadura horizontal 50% Avert ϕ10c/25
Cuantia horizontal ρw 3.12
Vsu 115.30
Vd Vcu+Vsu
120 125.97
Cumple; tomamos Ah:ϕ10c/25
6to nivel
A la carga de compresión, se le suma la que llega del muro del nivel superior.
El resto del diseño se realiza como en el muro del nivel anterior.
Solicitaciones
Calculo de la compresión máxima
Peso propio 131.25 KN
Nd 705 KN
Nd+Pp 836.25 KN
Carga de piso superior 1672.5
Presión σN=(N/A) 1672.5 KN/m2
Se divide el muro en partes de 50cm de longitud
Normal en el canto 167.25 KN
Momento en el canto 5.7 KNm
Se toma la armadura requerida en los cantos para todo el
muro
Diseño del canto
Ancho de seccion (m) 0.5 m
Brazo de palanca (m) 5-0.5= 4.5
Carga de compresion 167.25 KN
Momento en canto 5.7 KNm
Diseño del canto a compresion
As'*fyd≥0.1*Nd
Cuantia min 4 As' 0.41813
espaciamiento Sl 0.30
Se toma ϕ12c/30 en cada cara
Se toma como armadura para el resto del muro el acero del
canto
Diseño a corte
Viento Vd(KN) 120
Armadura horizontal 50% Avert ϕ10c/25
Seccion critica 0.5*Hw 1.75
Resistencia al corte del hormigon
σcd=Nd/Lw*t espesor (t) 0.2
Leff=k*Lw k 0.85
σcd 167.25 Leff 4.25
Vcu 21.32
Cuantia horizontal ρw 3.12
Vsu 115.30
Vd Vcu+Vsu
120 136.63
Cumple; tomamos Ah:ϕ10c/25
Armadura horizontal 50% Avert ϕ10c/25
Cuantia horizontal ρw 3.12
Vsu 115.30
Vd Vcu+Vsu
120 136.63
Cumple; tomamos Ah:ϕ10c/25
5to nivel
Solicitaciones
Calculo de la compresión máxima
Peso propio 131.25 KN
Nd 705 KN
Nd+Pp 836.25 KN
Carga de piso superior 2508.75
Presión σN=(N/A) 2508.75 KN/m2
Se divide el muro en partes de 50cm de longitud
Normal en el canto 250.875 KN
Momento en el canto 5.7 KNm
Se toma la armadura requerida en los cantos para todo el
muro
Diseño del canto
Ancho de seccion (m) 0.5 m
Brazo de palanca (m) 5-0.5= 4.5
Carga de compresion 250.875 KN
Momento en canto 5.7 KNm
Diseño del canto a compresion
As'*fyd≥0.1*Nd
Cuantia min 4 As' 0.62719
espaciamiento Sl 0.30
Se toma ϕ12c/30 en cada cara
Se toma como armadura para el resto del muro el acero del
canto
Diseño a corte
Viento Vd(KN) 120
Armadura horizontal 50% Avert ϕ10c/25
Seccion critica 0.5*Hw 1.75
Resistencia al corte del hormigon
σcd=Nd/Lw*t espesor (t) 0.2
Leff=k*Lw k 0.85
σcd 250.875 Leff 4.25
Vcu 31.99
Cuantia horizontal ρw 3.12
Vsu 115.30
Vd Vcu+Vsu
120 147.29
Cumple; tomamos Ah:ϕ10c/25
4to nivel
Solicitaciones
Calculo de la compresión máxima
Peso propio 131.25 KN
Nd 705 KN
Nd+Pp 836.25 KN
Carga de piso superior 3345
Presión σN=(N/A) 3345 KN/m2
Se divide el muro en partes de 50cm de longitud
Normal en el canto 334.5 KN
Momento en el canto 5.7 KNm
Se toma la armadura requerida en los cantos para todo el
muro
Diseño del canto
Ancho de seccion (m) 0.5 m
Brazo de palanca (m) 5-0.5= 4.5
Carga de compresion 334.5 KN
Momento en canto 5.7 KNm
Diseño del canto a compresión
As'*fyd≥0.1*Nd
Cuantia min 4 As' 0.83625
espaciamiento Sl 0.30
Se toma ϕ12c/30 en cada cara
Se toma como armadura para el resto del muro el acero del
canto
Diseño a corte
Viento Vd(KN) 120
Armadura horizontal 50% Avert ϕ10c/25
Seccion critica 0.5*Hw 1.75
Resistencia al corte del hormigon
σcd=Nd/Lw*t espesor (t) 0.2
Leff=k*Lw k 0.85
σcd 334.5 Leff 4.25
Vcu 42.65
Cuantia horizontal ρw 3.12
Vsu 115.30
Vd Vcu+Vsu
120 157.95
Cumple; tomamos Ah:ϕ10c/25
3er nivel
Solicitaciones
Calculo de la compresión máxima
Peso propio 131.25 KN
Nd 705 KN
Nd+Pp 836.25 KN
Carga de piso superior 4181.25
Presión σN=(N/A) 4181.25 KN/m2
Se divide el muro en partes de 50cm de longitud
Normal en el canto 418.125 KN
Momento en el canto 5.7 KNm
Se toma la armadura requerida en los cantos para todo el
muro
Diseño del canto
Ancho de seccion (m) 0.5 m
Brazo de palanca (m) 5-0.5= 4.5
Carga de compresion 418.125 KN
Momento en canto 5.7 KNm
Diseño del canto a compresión
As'*fyd≥0.1*Nd
Cuantia min 4 As' 1.04531
espaciamiento Sl 0.30
Se toma ϕ12c/30 en cada cara
Se toma como armadura para el resto del muro el acero del
canto
Diseño a corte
Viento Vd(KN) 120
Armadura horizontal 50% Avert ϕ10c/25
Seccion critica 0.5*Hw 1.75
Resistencia al corte del hormigon
σcd=Nd/Lw*t espesor (t) 0.2
Leff=k*Lw k 0.85
σcd 418.125 Leff 4.25
Vcu 53.31
Cuantia horizontal ρw 3.12
Vsu 115.30
Vd Vcu+Vsu
120 168.62
Cumple; tomamos Ah:ϕ10c/25
2do nivel
Solicitaciones
Calculo de la compresión máxima
Peso propio 131.25 KN
Nd 705 KN
Nd+Pp 836.25 KN
Carga de piso superior 5017.5
Presión σN=(N/A) 5017.5 KN/m2
Se divide el muro en partes de 50cm de longitud
Normal en el canto 501.75 KN
Momento en el canto 5.7 KNm
Se toma la armadura requerida en los cantos para todo el
muro
Diseño del canto
Ancho de sección (m) 0.5 m
Brazo de palanca (m) 5-0.5= 4.5
Carga de compresión 501.75 KN
Momento en canto 5.7 KNm
Diseño del canto a compresión
As'*fyd≥0.1*Nd
Cuantía min 4 As' 1.25438
espaciamiento Sl 0.30
Se toma ϕ12c/30 en cada cara
Se toma como armadura para el resto del muro el acero del
canto
Diseño a corte
Viento Vd(KN) 120
Armadura horizontal 50% Avert ϕ10c/25
Seccion critica 0.5*Hw 1.75
Resistencia al corte del hormigon
σcd=Nd/Lw*t espesor (t) 0.2
Leff=k*Lw k 0.85
σcd 501.75 Leff 4.25
Vcu 63.97
Cuantia horizontal ρw 3.12
Vsu 115.30
Vd Vcu+Vsu
120 179.28
Cumple; tomamos Ah:ϕ10c/25
1er nivel
Solicitaciones
Calculo de la compresion maxima
Peso propio 131.25 KN
Nd 705 KN
Nd+Pp 836.25 KN
Carga de piso superior 5853.75
Presion σN=(N/A) 5853.75 KN/m2
Se divide el muro en partes de 50cm de longitud
Normal en el canto 585.375 KN
Momento en el canto 5.7 KNm
Se toma la armadura requerida en los cantos para todo el
muro
Diseño del canto
Ancho de seccion (m) 0.5 m
Brazo de palanca (m) 5-0.5= 4.5
Carga de compresion 585.375 KN
Momento en canto 5.7 KNm
Diseño del canto a compresion
As'*fyd≥0.1*Nd
Cuantia min 4 As' 1.46344
espaciamiento Sl 0.30
Se toma ϕ12c/30 en cada cara
Se toma como armadura para el resto del muro el acero del
canto
Diseño a corte
Viento Vd(KN) 120
Armadura horizontal 50% Avert ϕ10c/25
Seccion critica 0.5*Hw 1.75
Resistencia al corte del hormigon
σcd=Nd/Lw*t espesor (t) 0.2
Leff=k*Lw k 0.85
σcd 585.375 Leff 4.25
Vcu 74.64
Cuantia horizontal ρw 3.12
Vsu 115.30
Vd Vcu+Vsu
120 189.94
Cumple; tomamos Ah:ϕ10c/25
Planilla de aceros
posicion Cantidad Diametro a b c Long Long total Peso Peso total Esquema
1 234 12 3.35 3.35 783.9 0.89 697.67 a
a c
2 188 10 0.15 5 0.15 5.3 996.4 0.62 617.77
b
1780.3 1315.439
Conclusiones
Se pude ver en este proyecto el diseño de un muro de corte, sin embargo,
debido a que las cargas fueron muy bajas y a las dimensiones asumidas, los
aceros fueron de cuantía mínima.
En este proyecto no se consideró un momento sobre el eje del muro (Mz) lo
que llevo a que el cálculo a compresión sea más simple debido a que la carga
se concentraba en un punto.
Proyecto Ménsula Corta
1. Introducción
Marco teórico:
Se definen como ménsulas cortas aquellas cuya distancia «a», entre la línea
de acción de la carga vertical principal y la sección adyacente al soporte, es
menor o igual que el canto útil «d», en dicha sección.
El canto útil d1, medido en el borde exterior del área donde se aplica la carga,
será igual o mayor que 0,5 d.
Objetivos:
-Diseñar con CNC la ménsula corta detallada en la figura
Alcance
Diseño de la armadura principal y secundaria de una ménsula corta sometida
a una fuerza horizontal y una fuerza vertical.
Limitaciones
Se limitó al diseño de una ménsula corta trapecial, no se visitó el diseño de
una ménsula larga ni el diseño de una ménsula corta con otra geometría.
Datos del proyecto
Datos
Materiales
Hormigon 25 16666.67
Acero 500 434782.61
Fvd 750 KN
Fhd 90 KN
Ancho b 0.35
Altura util d 0.65
0.6
0.5
0.35
0.7
Se deben hacer las siguientes verificaciones para comprobar si es posible la
aplicación del método.
Verificaciones
τ 3.96 < 4.25
Cumple
a < d
0.5 < 0.65
Cumple
Comprobado el uso del meto se hacen los dimensionamientos siguientes:
Dimensionamiento a flexion
Md 384 KNm
μ 0.156 ω 0.180
Asf 15.70
Dimensionamiento a traccion
Ash 2.07
Dimensionamiento a corte
cotθ 1 Asv 17.86
A partir de estos valores, se obtienen las armaduras principales y secundarias.
Armadura principal
Se debe tomar el mayor de los siguientes valores:
(1)
(2)
(3)
1) As 17.77 cm2
2) As 13.97 cm2
3) As 3.49 cm2
As 17.77
Armadura principal
4ϕ25
Estribos
Se debe verifiar en que caso nos encontramos
Como caemos en el primer caso tenemos que As es:
(2/3)d 7.85 cm2
Ase
0.43 8ϕ12
Anclaje
ϕ25
Pos I Pos II
94 131
Lbi k1 k2recto k2patilla lbreccto lbpatilla
84 0.90 1 0.7 76 53
Planilla de aceros
posicion Cantidad Diametro a b c d e f Long Long total Peso Peso total Esquema
a b c
1 4 25 0.53 1 0.27 1.2 1.8 7.2 3.85 27.72
d
b
f
2 4 12 0.05 1.05 0.25 1.05 0.25 0.05 1.35 5.4 0.89 4.81 e a c
d
12.6 32.526
Conclusiones
Se puede concluir que se puede realizar el diseño de ménsulas cortas de
manera rápida y que no existe gran complejidad en su diseño siempre y
cuando cumpla los criterios del método.
Proyecto Tanques Circulares
1. Introducción
Marco teórico:
Los tanques superficiales se construyen directamente apoyados sobre la
superficie del suelo, tanto sea este natural como modificado por la
construcción.
Por lo general, se utiliza este tipo de construcciones, cuando el terreno sobre
el que se va a desplantar tiene la capacidad necesaria para soportar las
cargas impuestas, sin sufrir deformaciones importantes.
Los tanques superficiales tienen la ventaja de que su mantenimiento es más
sencillo de efectuar y más fácil la instalación, operación y mantenimiento de
las tuberías de entrada y de salida.
-Es muy frecuente el empleo de depósitos cilíndricos de hormigón armado de
planta circular y espesor constante.
-Se reporta una vida útil de unos 20 a 30 años.
-Es necesario utilizar hormigones impermeables o impermeabilizar el
hormigón.
-Se debe controlar la fisuración mediante un diseño y armado convenientes.
-El cálculo puede abordarse, con cierta facilidad.
La configuración teórica más conveniente para un depósito es aquella que
para una altura y volumen dados, se tenga un perímetro mínimo, lo cual
implica una geometría cilíndrica. Sin embargo, pueden existir otras razones
que obliguen a una planta rectangular o cuadrada, como es el planeamiento
de un soporte o edificio para el alojo final del tanque.
Básicamente se le puede asignar distintos usos a cada uno de estos tipos de
tanques.
Los tanques cilíndricos o sectores de ellos, suelen usarse cuando se desean
espesores de pared escasos en comparación con uno rectangular. También
son usados para el mantenimiento de algunas especies que requieran formar
cardúmenes o grupos independientes. Deben de acompañarse siempre por
frentes curvos para facilitar su visión interior.
Objetivos:
-Diseñar un tanque de hormigón armado circular de 135m3 de capacidad
para contener agua potable.
Alcance
Diseño de un tanque circular con uso de las tablas provistas en la teoría.
Limitaciones
Se limitó el diseño del tanque a uno de 135m3 de capacidad volumétrica, se
abordó el diseño haciendo uso de las tablas y gráficos vistos en la parte
teórica del capítulo. No se abordó el cálculo con ningún otro método.
Datos del Proyecto
CAPACIDAD 135M3 MATERIALES Y CONDICIONES A ELECCION CONSIDERELO SUPERFICIAL
Datos
Altura 4 m
radio 3.4 m
Diámetro 6.8 m
Volumen 134.2 m3
espesor 0.25 m
espesor de base 0.4 m
Materiales
H-25 16666.7 KN
B-400S 347826.1 KN
Armadura vertical de la pared
K
5.64
Con el valor de K entramos a la tabla 39.1
Interpolando: αm 0.239
mve 8.126
k 0.0068
Con este valor ingresamos a la grafica 38.1
Adoptamos ϕ12c/20
Armadura horizontal de la pared
Con el valor de K entramos en la tabla 39.2
Se obtiene el valor de α 0.55
np 74.8
As 7.48 3.74
Armadura en cada cara de la pared
As 3.74 ϕ10c/20
Armadura en placa de fondo Armadura en placa de fondo
Armaduras inferiores Armaduras superiores
P 25 P 25
m 28.9 m 28.9
k 0.011 k 0.011
Armadura minima Armadura minima
As min 8cm2 As min 8cm2
Armadura por traccion Armadura por traccion
K=0.64 --> α=0.55 K=0.64 --> α=0.55
nf 22.5 nf 22.5
As 1.125 As 1.125
Armadura cara inferior Armadura cara superior
Astotal=8+1.125 Astotal=8+1.125
Atotal 9.125 Atotal 9.125
ϕ12c/12 ϕ12c/12
Comprobacion a corte
Vmax 20.757 ρl 0.002
d= e-rec.mec-ϕ/2 d 0.194
Vu 80.23
γf=(80.23/20.757)= 3.87
γfV<Vu
γf*V Vcu
Cumple
80.23 80.23
Planilla de aceros
posicion Cantidad Diametro a b c d e f Long Long total Peso Peso total Esquema
1 72 20 4.32 0.15 4.47 321.84 2.47 794.94 a b
2 34 12 11 11 374 0.89 332.86 a
3 34 12 11 11 374 0.89 332.86 a
4 84 12 7.6 7.6 638.4 0.89 568.18 a
5 84 12 0.15 7.7 0.15 8 672 0.89 598.08 a b c
2380.24 2626.92
Conclusiones
Se puede concluir que se puede realizar el diseño de ménsulas cortas de
manera rápida y que no existe gran complejidad en su diseño siempre y
cuando cumpla los criterios del método.
