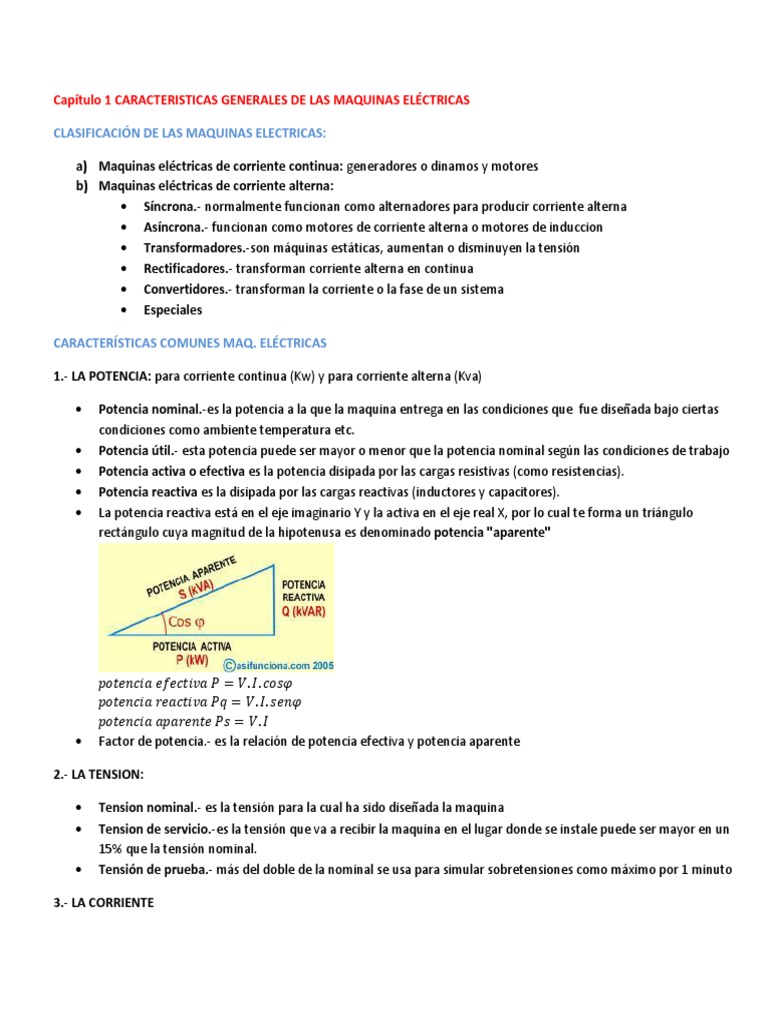

Capítulo 1 CARACTERISTICAS GENERALES DE LAS MAQUINAS ELÉCTRICAS
CLASIFICACIÓN DE LAS MAQUINAS ELECTRICAS:
a) Maquinas eléctricas de corriente continua: generadores o dinamos y motores
b) Maquinas eléctricas de corriente alterna:
Síncrona.- normalmente funcionan como alternadores para producir corriente alterna
Asíncrona.- funcionan como motores de corriente alterna o motores de induccion
Transformadores.-son máquinas estáticas, aumentan o disminuyen la tensión
Rectificadores.- transforman corriente alterna en continua
Convertidores.- transforman la corriente o la fase de un sistema
Especiales
CARACTERÍSTICAS COMUNES MAQ. ELÉCTRICAS
1.- LA POTENCIA: para corriente continua (Kw) y para corriente alterna (Kva)
Potencia nominal.-es la potencia a la que la maquina entrega en las condiciones que fue diseñada bajo ciertas
condiciones como ambiente temperatura etc.
Potencia útil.- esta potencia puede ser mayor o menor que la potencia nominal según las condiciones de trabajo
Potencia activa o efectiva es la potencia disipada por las cargas resistivas (como resistencias).
Potencia reactiva es la disipada por las cargas reactivas (inductores y capacitores).
La potencia reactiva está en el eje imaginario Y y la activa en el eje real X, por lo cual te forma un triángulo
rectángulo cuya magnitud de la hipotenusa es denominado potencia "aparente"
Factor de potencia.- es la relación de potencia efectiva y potencia aparente
2.- LA TENSION:
Tension nominal.- es la tensión para la cual ha sido diseñada la maquina
Tension de servicio.-es la tensión que va a recibir la maquina en el lugar donde se instale puede ser mayor en un
15% que la tensión nominal.
Tensión de prueba.- más del doble de la nominal se usa para simular sobretensiones como máximo por 1 minuto
3.- LA CORRIENTE
Corriente nominal.-es la corriente máxima que puede entregar la maquina en condiciones normales
Corriente de arranque.- entre 5 y 6 veces la corriente nominal
Corriente eficaz.- la corriente eficaz es la corriente continua que consume o genera la misma potencia que una
corriente alterna en un periodo
Componente de pérdidas- Ir
Componente de magnetización- Im
3.- LA FRECUENCIA.- 60c/s; 4.- LA VELOCIDAD; 5.-EL TORQUE; 6.-EL RENDIMIENTO
PERDIDAS EN MAQUINAS ELÉCTRICAS
LAS PÉRDIDAS MECÁNICAS: incluyen los rozamientos en los cojinetes y escobillas y la ventilación.
Las únicas máquinas que no tienen estas pérdidas son los transformadores.
PÉRDIDAS EN EL HIERRO: por histéresis y corrientes parásitas de Foucault en los materiales magnéticos de las
máquinas.
PÉRDIDAS EN EL COBRE: por efecto Joule
CAPITULO 2 MATERIALES DE CONSTRUCCION
MATERIALES ELÉCTRICOS CONDUCTORES: el cobre, el aluminio
Perdidas mat. Elec. Conductores.- por efecto joule y por efecto skin.
MATERIALES ELÉCTRICOS AISLANTES O DIELECTRICOS.- algodon, seda,papel, micanitas, telas laqueadas, asbestos,
madera, cerámicos,vidrio, esmaltes, barnices y aceites
CAPITULO 3 CAPITULO MAGNETICO
Se dividen en diamagnéticos, paramagnéticos y los ferromagnéticos. Naturales: el hierro, el níquel, cobalto
EL ACERO SILÍCICO.-se fabrica en láminas de 8.5mm a 9.35mm tipos de aleaciones:
Field grade, armadura grade, eléctrica grade, motor grade, dinamo grade, transformador grade
MATERIALES ANTIMAGNETICOS.- poseen ferromagnetismo muy bajo, se usan como aislantes magneticos
CICLO DE HISTERESIS.-se produce magnetizando y desmagnetizando el material (ciclo esteresis estatico)
CICLO DE HISTÉRESIS DINAMICO.- se obtiene aplicando al material una tensión alterna sinusoidal, el área del ciclo es mayor
que el ciclo estatico.
PERDIDAS EN LOS MATERIALES MAGNETICOS: perdidas por histéresis, perdidas por corriente parasita de Foucault(Eddy
loss), pérdidas totales en el hierro,
COEFICIENTE DE PERDIDAS.- V10 (W/kg)
CAPITULO 4 CIRCUITOS MAGNETICOS
Circuitos serie rectangulares sin entrehierro, de sección uniforme.
Circuitos serie rectángulos sin entrehierro de diferentes secciones.
Circuitos serie rectangulares con entrehierro de sección uniforme.
Circuitos serie rectangulares con entrehierro de diferentes secciones.
Circuitos serie-paralelo con entrehierro y sin entrehierro.
Circuitos serie y serie-paralelo con entrehierro de diferentes formas
Circuitos magnéticos usados en máquinas eléctricas
Se divide en las siguientes partes
1. Yugo del estator.- de hierro fundido o acero sin laminar
2. Los polos.- hechos de acero laminado llevan las bobinas de magnetización
3. El rotor.- hecho de acero laminado
4. Los dientes del rotor.
5. Entrehierro de aire.- permite el movimiento del motor
CAPITULO 5 REACTORES DE NUCLEO DE HIERRO
REACTOR.- es una bobina que tiene cierta inductancia, se logra aumentar la inductancia haciendo el núcleo de material
ferromagnético
Inductancia.-es la oposición al cambio de corriente a través de una bobina se define como:
Admitancia.- es la facilidad que un circuito ofrece al paso de la corriente se define como la inversa de la
impedancia
impedancia (Z) es la medida de oposición que presenta un circuito a una corriente cuando se aplica un voltaje
CORRIENTE DE EXITACION.-es la corriente absorbida por el reactor
CAPÍTULO 7 ANÁLISIS DEL CIRCUITO DEL TRANSFORMADOR CON NÚCLEO DE AIRE
TRANSFORMADOR IDEAL: Arrollamientos sin resistencia, Núcleo sin pérdidas. Permeabilidad relativa del núcleo infinita.
Capacidades parásitas nulas.
TRANSFORMADOR REAL: no se cumplen las premisas del ideal aunque la variación suele ser pequeña y a veces se
desprecia.
Rm y Lm son los parámetros del núcleo del transformador; Rm representa las pérdidas en el núcleo,
mientras que Lm representa el flujo de magnetización confinado en el núcleo y común a los dos
arrollamientos del transformador.
Rp, Lp, Rs y Ls son los parámetros de los arrollamientos; Rp y Rs representan las pérdidas por efecto
Joule de los dos arrollamientos del transformador, y Lp y Ls representan los flujos de dispersión de
cada arrollamiento.
La relación Np/Ns es la relación entre el número de espiras de los lados primario y secundario del
transformador, o lo que es igual la relación de transformación entre tensiones y corrientes nominales
de ambos lados.
CAPITULO 8 ANALISIS DE UN TRANSFORMADOR DE POTENCIA CON NUCLEO DE HIERRO
INDUCTANCIA DE DISPERSION.-es una característica propia de las líneas de fuerza magnéticas que no envuelven al núcleo,
se produce cuando el acoplamiento magnético no es perfecto
PRUEBA DE CIRCUITO ABIERTO.- se realiza con un lado del transformador abierto y alimentando el otro lado con su
tensión nominal. Permite determinar: perdidas en el hierro, corriente de excitación, tensión nominal.
PRUEBA EN CORTOCIRCUITO.-se realiza poniendo en corto circuito un lado del transformador, permite determinar:
perdidas en el cobre, corriente nominal del primario, tensión de cortocircuito del primario.
Megóhmetro.- es un tipo especial de óhmetro en el que la batería de baja tensión, de la que normalmente están dotados
estos, se sustituye por un generador de alta tensión, de forma que la medida de la resistencia se efectúa con voltajes muy
elevados.(megado- comprobar estado de una máquina.)
AUTOTRANSFORMADOR.- es una transformador con los arrollamientos primarios y secundarios conectados en serie sus
aplicaciones: regulación de tensión eléctrica, arranque de motor trifásico de inducción, limitar la corriente a arranque.
