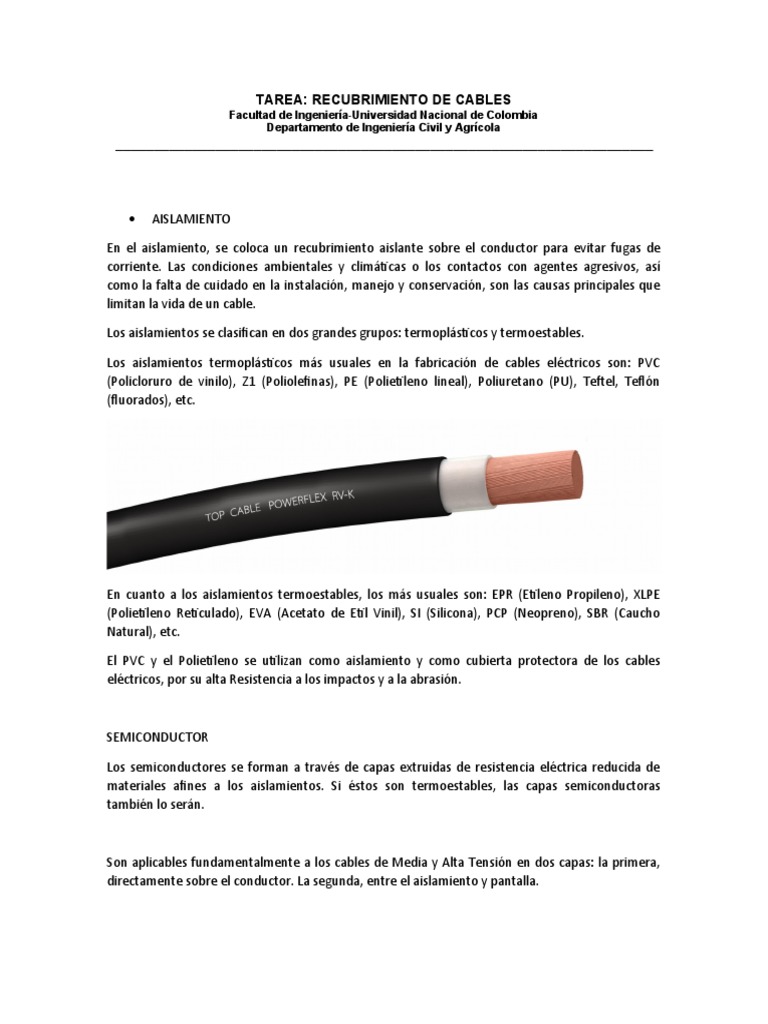

TAREA: RECUBRIMIENTO DE CABLES

Facultad de Ingeniería-Universidad Nacional de Colombia

Departamento de Ingeniería Civil y Agrícola
______________________________________________________________________

 AISLAMIENTO

En el aislamiento, se coloca un recubrimiento aislante sobre el conductor para evitar fugas de

corriente. Las condiciones ambientales y climáticas o los contactos con agentes agresivos, así
como la falta de cuidado en la instalación, manejo y conservación, son las causas principales que
limitan la vida de un cable.

Los aislamientos se clasifican en dos grandes grupos: termoplásticos y termoestables.

Los aislamientos termoplásticos más usuales en la fabricación de cables eléctricos son: PVC
(Policloruro de vinilo), Z1 (Poliolefinas), PE (Polietileno lineal), Poliuretano (PU), Teftel, Teflón
(fluorados), etc.

En cuanto a los aislamientos termoestables, los más usuales son: EPR (Etileno Propileno), XLPE
(Polietileno Reticulado), EVA (Acetato de Etil Vinil), SI (Silicona), PCP (Neopreno), SBR (Caucho
Natural), etc.

El PVC y el Polietileno se utilizan como aislamiento y como cubierta protectora de los cables
eléctricos, por su alta Resistencia a los impactos y a la abrasión.

SEMICONDUCTOR

Los semiconductores se forman a través de capas extruidas de resistencia eléctrica reducida de

materiales afines a los aislamientos. Si éstos son termoestables, las capas semiconductoras
también lo serán.

Son aplicables fundamentalmente a los cables de Media y Alta Tensión en dos capas: la primera,
directamente sobre el conductor. La segunda, entre el aislamiento y pantalla.
En Top Cable, el proceso de producción de las capas semiconductoras y del aislamiento se realiza
por el proceso de “triple extrusión” que es la más avanzada tecnología en la actualidad. La
extrusión se realiza a través de un cabezal de triple capa. Esto pone en contacto directo las
semiconductoras y el aislamiento, y garantiza la ausencia de elementos extraños. De esta forma,
se evitan defectos en el semiconductor interno, que podrían degenerar en descargas parciales y
reducción de la vida útil del cable.

PANTALLA METÁLICA

Las protecciones eléctricas, también denominadas “pantallas”, aíslan las señales que circulan por
el cable de posibles interferencias externas. También blindan los cables de potencia para evitar
que interfieran en circuitos de señal adyacentes.

máquina de trenzado cable eléctrico

RELLENO

El relleno es la masa de material que tiene por función ocupar los espacios vacíos dejados en el
cableado de los conductores aislados. Estos rellenos pueden ser textiles o de material plástico.
ASIENTO

Los cables diseñados con armaduras metálicas disponen de una capa extruída que, colocada sobre
el relleno, protege a los aislamientos de posibles interacciones con las masas metálicas.

ARMADURAS

Las protecciones mecánicas, denominadas “armaduras”, protegen el cable de agresiones externas,

como golpes, ataque de roedores, tracción, etc. Las armaduras se fabrican en acero o aluminio y
pueden ser de fleje, corona de hilos o trenza de hilos.

CUBIERTA

Los cables suelen llevar un recubrimiento polimérico exterior para su protección. Es lo que se
denomina “cubierta exterior”.
Esta cubierta aísla el interior del cable de elementos externos que podrían alterar sus propiedades
eléctricas, como la humedad, y lo protege de los golpes que pueda recibir durante su instalación y
uso.

Como el aislamiento, la cubierta exterior puede ser termoplástica o termoestable. Los materiales
de cubierta pueden ser de distinta naturaleza, en función del nivel de protección requerido, de la
flexibilidad final del cable, del entorno de trabajo, etc.
Para identificar correctamente el cable, éste se marca con los datos más relevantes: fabricante,
denominación comercial y del cable, número de conductores, sección, norma constructiva CPR,
marcado CE y otros datos de interés, como la certificación del producto y el marcaje metro a
metro, que facilita el control del stock.
