Sistemas electrónicos de potencia

Introducción a PSIM

Fecha de entrega 24 de marzo del 2020

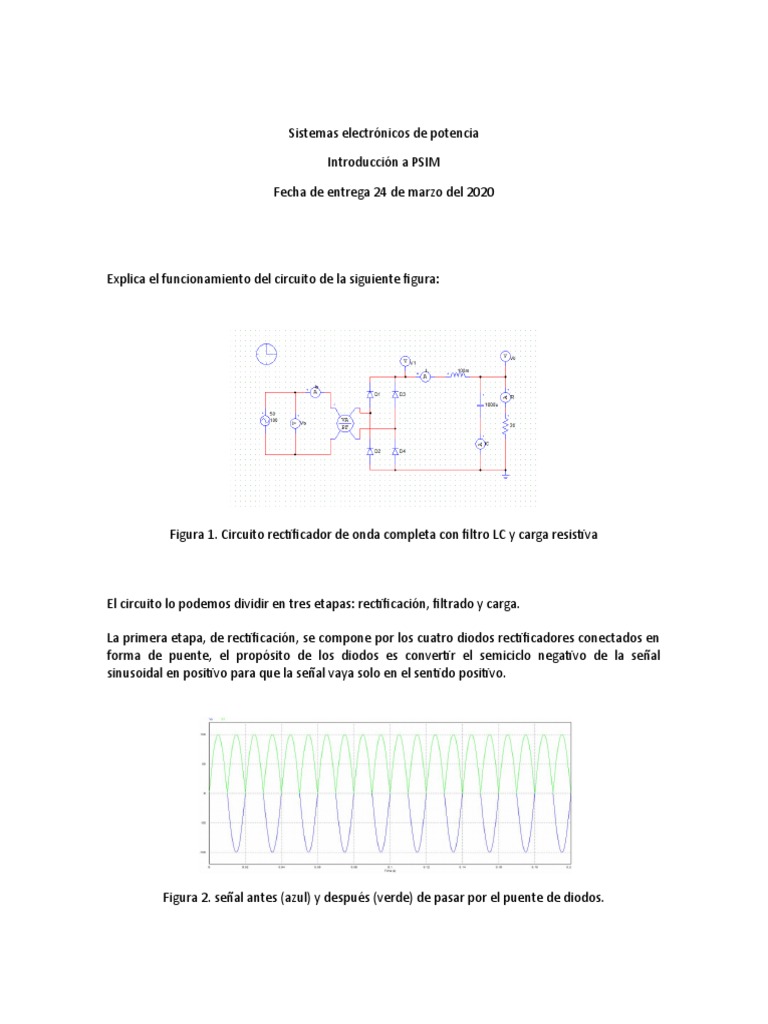

Explica el funcionamiento del circuito de la siguiente figura:

Figura 1. Circuito rectificador de onda completa con filtro LC y carga resistiva

El circuito lo podemos dividir en tres etapas: rectificación, filtrado y carga.

La primera etapa, de rectificación, se compone por los cuatro diodos rectificadores conectados en
forma de puente, el propósito de los diodos es convertir el semiciclo negativo de la señal
sinusoidal en positivo para que la señal vaya solo en el sentido positivo.

Figura 2. señal antes (azul) y después (verde) de pasar por el puente de diodos.
La siguiente etapa es la de filtrado la cual se compone de un inductor a la entrada del filtro seguido
de un capacitor en paralelo con la carga. La función del inductor es oponerse a los cambios de
corriente mientras que el capacitor se opone a los cambios de tensión mediante su carga y
descarga. De esta manera se consigue producir una tensión de salida aproximadamente continua,
el condensador mantiene la tensión de salida en un nivel constante y la bobina suaviza la corriente
del rectificador.

La carga es puramente resistiva con la cual se busca generar una resistencia eléctrica bajando el
nivel de tensión y mantenerlo constante además de cerrar el circuito.

La señal de entrada al pasar por la etapa de rectificación y filtrado se convertirá en una señal casi
constante.

Nuestra tensión de salida será como se muestra en la siguiente imagen.

propósito del filtro es

producir una tensión de
salida aproximadamente
continua. El condensador
mantiene la tensión de
salida en un nivel
constante y la bobina
suaviza la corriente del
rectificador y
reduce la corriente de
pico de los diodos
El propósito del filtro es
producir una tensión de
salida aproximadamente
continua. El condensador
mantiene la tensión de
salida en un nivel
constante y la bobina
suaviza la corriente del
rectificador y
reduce la corriente de
pico de los diodos
El propósito del filtro es
producir una tensión de
salida aproximadamente
continua. El condensador
mantiene la tensión de
salida en un nivel
constante y la bobina
suaviza la corriente del
rectificador y
reduce la corriente de
pico de los diodos
El propósito del filtro es
producir una tensión de
salida aproximadamente
continua. El condensador
mantiene la tensión de
salida en un nivel
constante y la bobina
suaviza la corriente del
rectificador y
reduce la corriente de
pico de los diodos
El propósito del filtro es
producir una tensión de
salida aproximadamente
continua. El condensador
mantiene la tensión de
salida en un nivel
constante y la bobina
suaviza la corriente del
rectificador y
reduce la corriente de
pico de los diodos
El propósito del filtro es
producir una tensión de
salida aproximadamente
continua. El condensador
mantiene la tensión de
salida en un nivel
constante y la bobina
suaviza la corriente del
rectificador y
reduce la corriente de
pico de los diodos
El propósito del filtro es
producir una tensión de
salida aproximadamente
continua. El condensador
mantiene la tensión de
salida en un nivel
constante y la bobina
suaviza la corriente del
rectificador y
reduce la corriente de
pico de los diodos

Figura 3. Voltaje de salida Vo de nuestro circuito
