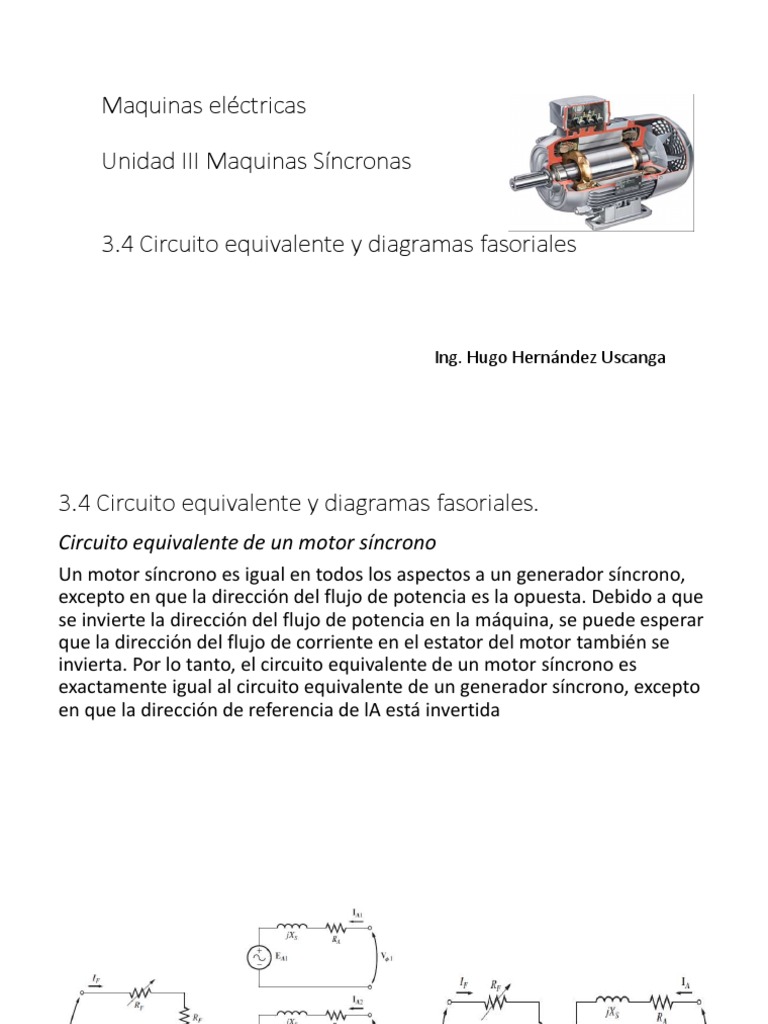

Maquinas eléctricas

Unidad III Maquinas Síncronas

3.4 Circuito equivalente y diagramas fasoriales

Ing. Hugo Hernández Uscanga


3.4 Circuito equivalente y diagramas fasoriales.
Circuito equivalente de un motor síncrono
Un motor síncrono es igual en todos los aspectos a un generador síncrono,
excepto en que la dirección del flujo de potencia es la opuesta. Debido a que
se invierte la dirección del flujo de potencia en la máquina, se puede esperar
que la dirección del flujo de corriente en el estator del motor también se
invierta. Por lo tanto, el circuito equivalente de un motor síncrono es
exactamente igual al circuito equivalente de un generador síncrono, excepto
en que la dirección de referencia de lA está invertida
s
s

Igual que como se especificó antes, las tres fases del circuito equivalente
pueden estar conectadas tanto en Y como en Δ. Debido al cambio en la
dirección de IA, cambia también la ecuación de la ley de voltaje de Kirchhoff
para el circuito equivalente.

Motores síncronos desde la perspectiva del campo magnético


Para comenzar a entender la operación de un motor síncrono, es preciso dar
otra mirada a un generador síncrono conectado a un bus infinito. El
generador tiene un motor primario que hace girar el eje y causa que éste
rote.
s

La dirección del par aplicado tap del motor primario sigue la dirección del
movimiento porque el motor primario hace que el generador gire.
s

El diagrama fasorial correspondiente a la operación como generador se


muestra en la figura, mientras que el que corresponde a la operación como
motor se puede ver en la figura.
s
