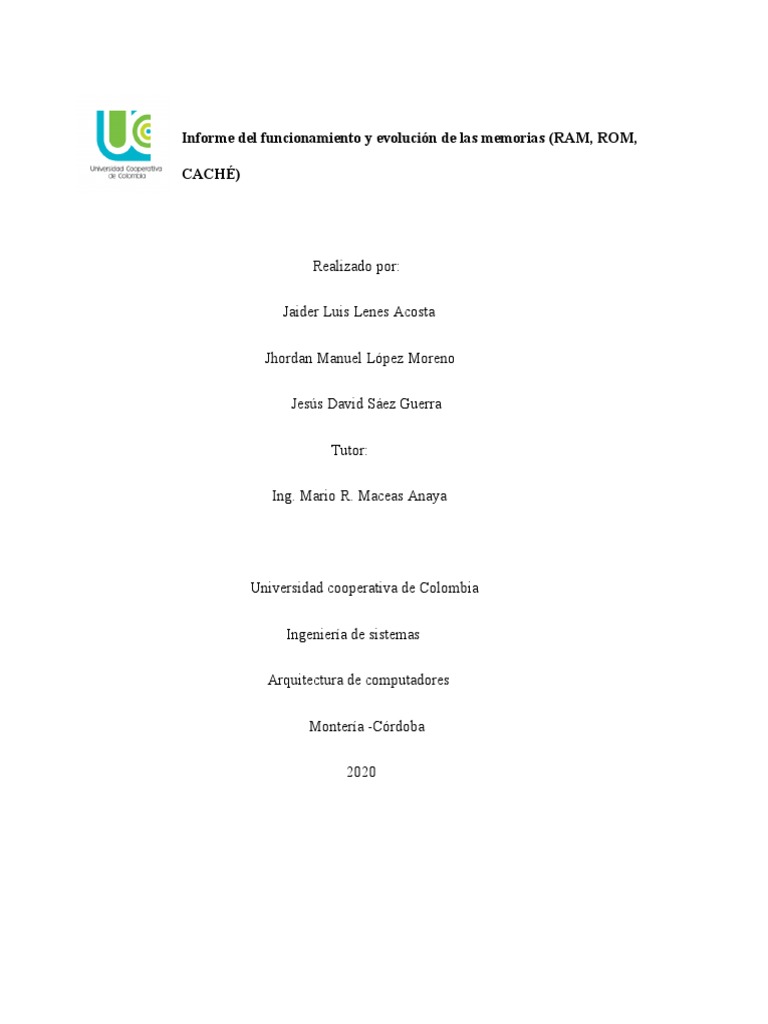

Informe del funcionamiento y evolución de las memorias (RAM, ROM,

CACHÉ)

Realizado por:

Jaider Luis Lenes Acosta

Jhordan Manuel López Moreno

Jesús David Sáez Guerra

Tutor:

Ing. Mario R. Maceas Anaya

Universidad cooperativa de Colombia

Ingeniería de sistemas

Arquitectura de computadores

Montería -Córdoba

2020

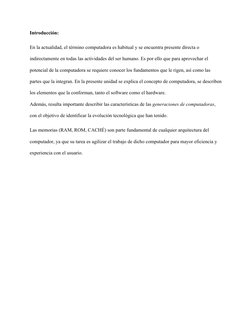

Introducción:

En la actualidad, el término computadora es habitual y se encuentra presente directa o

indirectamente en todas las actividades del ser humano. Es por ello que para aprovechar el

potencial de la computadora se requiere conocer los fundamentos que le rigen, así como las

partes que la integran. En la presente unidad se explica el concepto de computadora, se describen

los elementos que la conforman, tanto el software como el hardware.

Además, resulta importante describir las características de las generaciones de computadoras,

con el objetivo de identificar la evolución tecnológica que han tenido.

Las memorias (RAM, ROM, CACHÉ) son parte fundamental de cualquier arquitectura del

computador, ya que su tarea es agilizar el trabajo de dicho computador para mayor eficiencia y

experiencia con el usuario.

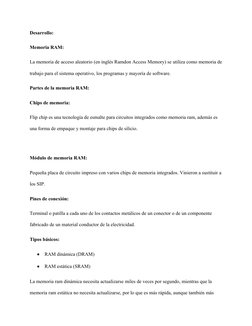

Memoria RAM:

La memoria de acceso aleatorio (en inglés Ramdon Access Memory) se utiliza como memoria de

trabajo para el sistema operativo, los programas y mayoría de software.

Partes de la memoria RAM:

Chips de memoria:

Flip chip es una tecnología de esmalte para circuitos integrados como memoria ram, además es

una forma de empaque y montaje para chips de silicio.

Módulo de memoria RAM:

Pequeña placa de circuito impreso con varios chips de memoria integrados. Vinieron a sustituir a

los SIP.

Pines de conexión:

Terminal o patilla a cada uno de los contactos metálicos de un conector o de un componente

fabricado de un material conductor de la electricidad.

Tipos básicos:

 RAM dinámica (DRAM)

 RAM estática (SRAM)

La memoria ram dinámica necesita actualizarse miles de veces por segundo, mientras que la

memoria ram estática no necesita actualizarse, por lo que es más rápida, aunque también más

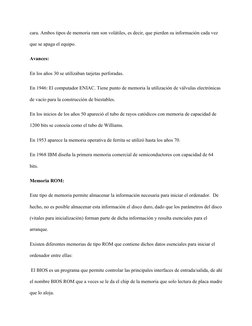

cara. Ambos tipos de memoria ram son volátiles, es decir, que pierden su información cada vez

que se apaga el equipo.

Avances:

En los años 30 se utilizaban tarjetas perforadas.

En 1946: El computador ENIAC. Tiene punto de memoria la utilización de válvulas electrónicas

de vacío para la construcción de biestables.

En los inicios de los años 50 apareció el tubo de rayos catódicos con memoria de capacidad de

1200 bits se conocía como el tubo de Williams.

En 1953 aparece la memoria operativa de ferrita se utilizó hasta los años 70.

En 1968 IBM diseña la primera memoria comercial de semiconductores con capacidad de 64

bits.

Memoria ROM:

Este tipo de memoria permite almacenar la información necesaria para iniciar el ordenador. De

hecho, no es posible almacenar esta información el disco duro, dado que los parámetros del disco

(vitales para inicialización) forman parte de dicha información y resulta esenciales para el

arranque.

Existen diferentes memorias de tipo ROM que contiene dichos datos esenciales para iniciar el

ordenador entre ellas:

El BIOS es un programa que permite controlar las principales interfaces de entrada/salida, de ahí

el nombre BIOS ROM que a veces se le da el chip de la memoria que solo lectura de placa madre

que lo aloja.

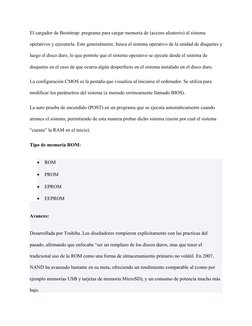

El cargador de Bootstrap: programa para cargar memoria de (acceso aleatorio) al sistema

operativos y ejecutarla. Este generalmente, busca el sistema operativo de la unidad de disquetes y

luego el disco duro, lo que permite que el sistema operativo se ejecute desde el sistema de

disquetes en el caso de que ocurra algún desperfecto en el sistema instalado en el disco duro.

La configuración CMOS es la pestaña que visualiza al iniciarse el ordenador. Se utiliza para

modificar los parámetros del sistema (a menudo erróneamente llamado BIOS).

La auto prueba de encendido (POST) en un programa que se ejecuta automáticamente cuando

arranca el sistema, permitiendo de esta manera probar dicho sistema (razón por cual el sistema

“cuenta” la RAM en el inicio).

Tipo de memoria ROM:

 ROM

 PROM

 EPROM

 EEPROM

Avances:

Desarrollada por Toshiba. Los diseñadores rompieron explícitamente con las practicas del

pasado, afirmando que enfocaba “ser un remplazo de los discos duros, mas que tener el

tradicional uso de la ROM como una forma de almacenamiento primario no volátil. En 2007,

NAND ha avanzado bastante en su meta, ofreciendo un rendimiento comparable al (como por

ejemplo memorias USB y tarjetas de memoria MicroSD), y un consumo de potencia mucho más

bajo.

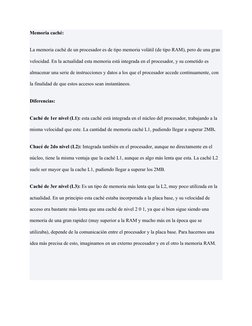

Memoria caché:

La memoria caché de un procesador es de tipo memoria volátil (de tipo RAM), pero de una gran

velocidad. En la actualidad esta memoria está integrada en el procesador, y su cometido es

almacenar una serie de instrucciones y datos a los que el procesador accede continuamente, con

la finalidad de que estos accesos sean instantáneos.

Diferencias:

Caché de 1er nivel (L1): esta caché está integrada en el núcleo del procesador, trabajando a la

misma velocidad que este. La cantidad de memoria caché L1, pudiendo llegar a superar 2MB.

Chacé de 2do nivel (L2): Integrada también en el procesador, aunque no directamente en el

núcleo, tiene la misma ventaja que la caché L1, aunque es algo más lenta que esta. La caché L2

suele ser mayor que la cache L1, pudiendo llegar a superar los 2MB.

Caché de 3er nivel (L3): Es un tipo de memoria más lenta que la L2, muy poco utilizada en la

actualidad. En un principio esta caché estaba incorporada a la placa base, y su velocidad de

acceso era bastante más lenta que una caché de nivel 2 0 1, ya que si bien sigue siendo una

memoria de una gran rapidez (muy superior a la RAM y mucho más en la época que se

utilizaba), depende de la comunicación entre el procesador y la placa base. Para hacernos una

idea más precisa de esto, imaginamos en un externo procesador y en el otro la memoria RAM.

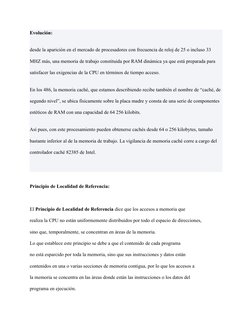

Evolución:

desde la aparición en el mercado de procesadores con frecuencia de reloj de 25 o incluso 33

MHZ más, una memoria de trabajo constituida por RAM dinámica ya que está preparada para

satisfacer las exigencias de la CPU en términos de tiempo acceso.

En los 486, la memoria caché, que estamos describiendo recibe también el nombre de “caché, de

segundo nivel”, se ubica físicamente sobre la placa madre y consta de una serie de componentes

estéticos de RAM con una capacidad de 64 256 kilobits.

Así pues, con este procesamiento pueden obtenerse cachés desde 64 o 256 kilobytes, tamaño

bastante inferior al de la memoria de trabajo. La vigilancia de memoria caché corre a cargo del

controlador caché 82385 de Intel.

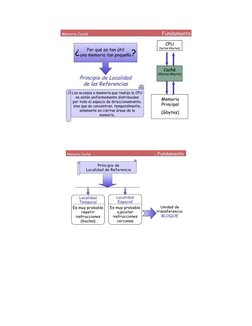

Principio de Localidad de Referencia:

El Principio de Localidad de Referencia dice que los accesos a memoria que

realiza la CPU no están uniformemente distribuidos por todo el espacio de direcciones,

sino que, temporalmente, se concentran en áreas de la memoria.

Lo que establece este principio se debe a que el contenido de cada programa

no está esparcido por toda la memoria, sino que sus instrucciones y datos están

contenidos en una o varias secciones de memoria contigua, por lo que los accesos a

la memoria se concentra en las áreas donde están las instrucciones o los datos del

programa en ejecución.
El análisis de los programas muestra que la mayoría del tiempo de ejecución se

dedica a rutinas en las que una serie de instrucciones se ejecutan repetidamente.

Estas instrucciones pueden estar formando parte de un bucle, bucles anidados, o unos

cuantos procedimientos a los que se llama iterativamente.

La localidad de referencia temporal se debe a la naturaleza repetitiva de los

programas o de porciones de los programas, y significa que, tal y como hemos visto en

la página anterior, una instrucción que se acaba de ejecutar recientemente es muy

probable que se vuelva a ejecutar en un futuro muy próximo.

El aspecto espacial quiere decir que las instrucciones que se encuentran en la

proximidad de una instrucción recientemente ejecutada (en cuanto a sus direcciones

en memoria) también es muy probable que se ejecuten muy pronto. A los datos u

operandos de un programa les sucede lo mismo, no están dispersos por toda la

memoria, sino que están agrupados en una zona de la misma, y ocupando direcciones

contiguas. El tamaño de un bloque suele ser el ancho del bus de datos o un múltiplo de

él,

es decir, 2, 4, 8, … bytes.

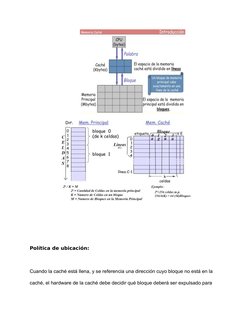

Política de ubicación:

Cuando la caché está llena, y se referencia una dirección cuyo bloque no está en la

caché, el hardware de la caché debe decidir qué bloque deberá ser expulsado para
dejar espacio al bloque que se acaba de referenciar. El conjunto de reglas que se

utilizan para tomar esta decisión se denominan algoritmos o políticas de sustitución.

Obsérvese que la CPU no necesita conocer explícitamente la existencia de la

caché, sino que genera una petición de lectura o escritura utilizando direcciones de

memoria principal, y la circuitería de la caché determina si la palabra solicitada está o

no está en ese momento en la caché. Si está (se dice que se ha producido un acierto

de caché), la operación de lectura o escritura se realiza sobre la dirección

correspondiente en la caché, y si la operación es de lectura, la memoria principal no se

ve implicada en la ejecución. Si la operación es una escritura, la palabra afectada en la

memoria caché deberá actualizarse, en algún momento, en la memoria principal, para

que el contenido de un bloque en la caché sea idéntico al de su correspondiente en

memoria principal. En estos casos, la actualización en memoria principal de los

bloques modificados en la caché se realiza según una política de escritura o de

actualización.
En la operación de la caché se nos plantean, por tanto, estas tres preguntas:

• P1: ¿Dónde situar un bloque en la caché? (Política de ubicación).

• P2: ¿Qué bloque reemplazar ante una caché llena? (Política de sustitución).

• P3: ¿Qué hacer ante una operación de escritura? (Política de actualización).

Ya que hay menos entradas o líneas de caché que bloques en memoria

principal, se nos plantea un problema cuando traemos un bloque de memoria a la

caché: ¿Dónde ponemos el bloque? es decir ¿en qué entrada de la caché ponemos el

bloque? De igual manera, al buscar un bloque en la caché, debemos saber dónde

podría estar ubicado este bloque.

ubicación utiliza una función de correspondencia entre las direcciones de los

bloques en memoria principal y sus direcciones en la caché. Así, diremos que las

diferentes políticas de ubicación simplemente utilizan distintas funciones de

correspondencia.

Las tres funciones de correspondencia que se suelen utilizar son las siguientes:

• Correspondencia Directa

• Correspondencia Asociativa

• Correspondencia Asociativa de Conjuntos

Para cada una de ellas veremos su estructura general acompañada de un ejemplo,

que en los tres casos supondrá lo siguiente:

1. El tamaño de la caché es de 4 Kbytes.

2. Los datos se transfieren entre la memoria principal y la caché en bloques de 4

bytes.

Esto quiere decir que la caché está organizada en 1024 líneas de 4 bytes cada
una.

3. La memoria principal es de 64 Kbytes, pudiendo direccionar a nivel de byte

mediante direcciones de 16 bits. Esto quiere decir que, a efectos de la caché, la

podemos considerar como una memoria de 16 Kbloques de 4 bytes cada uno.

Función de correspondencia directa:

La función más sencilla de correspondencia es la conocida como

correspondencia directa, según la cual cada bloque de memoria principal solamente

puede ubicarse en una única línea de la caché. La línea que le corresponde a cada

bloque se obtiene mediante este algoritmo:

Línea_caché = Número_de_bloque módulo Líneas_en_la caché

En la tabla de arriba pueden verse los bloques de memoria principal que

pueden ubicarse en cada línea de la caché si son referenciados por la CPU.

Función de correspondencia asociativa:

solventan los problemas de la correspondencia directa, pues aquí se permite que cada

bloque de memoria pueda estar en cualquier línea de la caché, por lo que mientras la

memoria caché no esté llena, no habrá que hacer ninguna sustitución. Cuando esté

llena y haya que traer un nuevo bloque, habrá que sustituir alguno de los bloques

según la política de sustitución más apropiada, es decir, la que genere menos faltas de

caché.

Función asociativa de conjuntos:

correspondencia directa con la tasa de aciertos de la correspondencia asociativa.

Consiste en agrupar las líneas de la caché en conjuntos, de tal forma que la función de

correspondencia permita que un bloque de la memoria principal pueda ubicarse en

cualquier línea de un conjunto concreto.

Con esta política, la memoria caché se divide en C conjuntos de L líneas cada

uno. Así, el número M de líneas de la caché es M = C x L

De forma similar a la correspondencia directa, para averiguar el conjunto c de

la caché que le corresponde a un cierto bloque b de memoria principal se aplica la

siguiente correspondencia:

c = b módulo C
Una vez averiguado el conjunto c de la caché que le corresponde al bloque b,

éste puede ubicarse en cualquiera de las líneas del conjunto c.

La Instalación de una RAM caché externa “Externa” quiere decir, en este contexto, que se sitúa

fuera de la CPU, en su entorno y unidad a ella por el sistema bus.

Conclusiones:

 La memoria de acceso aleatorio (en inglés Ramdon Access Memory) se utiliza como

memoria de trabajo para el sistema operativo, los programas y mayoría de software.

 Este tipo de memoria permite almacenar la información necesaria para iniciar el

ordenador. De hecho, no es posible almacenar esta información el disco duro, dado que

los parámetros del disco (vitales para inicialización) forman parte de dicha información y

resulta esenciales para el arranque.

 La memoria caché de un procesador es de tipo memoria volátil (de tipo RAM), pero de

una gran velocidad. En la actualidad esta memoria está integrada en el procesador, y su

cometido es almacenar una serie de instrucciones y datos a los que el procesador accede

continuamente, con la finalidad de que estos accesos sean instantáneos.

 El Principio de Localidad de Referencia dice que los accesos a memoria que

realiza la CPU no están uniformemente distribuidos por todo el espacio de direcciones,

sino que, temporalmente, se concentran en áreas de la memoria.

cuyo bloque no está en la caché, el hardware de la caché debe decidir qué

bloque deberá ser expulsado para dejar espacio al bloque que se acaba de

referenciar.
Bibliografía:

[Link]. (2020). Memoria RAM, ROM, CACHE FUNCION Y EVOLUCION. [en línea]

Disponible en: [Link]

[Accedido 28 Feb. 2020].
