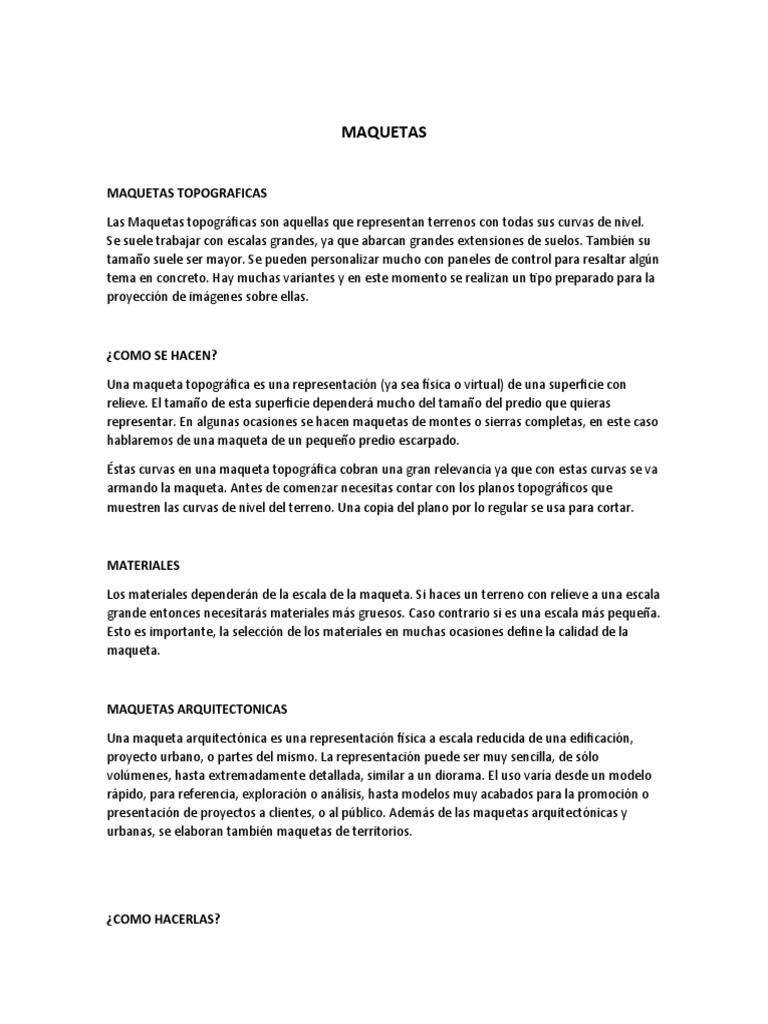

MAQUETAS

MAQUETAS TOPOGRAFICAS

Las Maquetas topográficas son aquellas que representan terrenos con todas sus curvas de nivel.
Se suele trabajar con escalas grandes, ya que abarcan grandes extensiones de suelos. También su
tamaño suele ser mayor. Se pueden personalizar mucho con paneles de control para resaltar algún
tema en concreto. Hay muchas variantes y en este momento se realizan un tipo preparado para la
proyección de imágenes sobre ellas.

¿COMO SE HACEN?

Una maqueta topográfica es una representación (ya sea física o virtual) de una superficie con
relieve. El tamaño de esta superficie dependerá mucho del tamaño del predio que quieras
representar. En algunas ocasiones se hacen maquetas de montes o sierras completas, en este caso
hablaremos de una maqueta de un pequeño predio escarpado.

Éstas curvas en una maqueta topográfica cobran una gran relevancia ya que con estas curvas se va
armando la maqueta. Antes de comenzar necesitas contar con los planos topográficos que
muestren las curvas de nivel del terreno. Una copia del plano por lo regular se usa para cortar.

MATERIALES

Los materiales dependerán de la escala de la maqueta. Si haces un terreno con relieve a una escala
grande entonces necesitarás materiales más gruesos. Caso contrario si es una escala más pequeña.
Esto es importante, la selección de los materiales en muchas ocasiones define la calidad de la
maqueta.

MAQUETAS ARQUITECTONICAS

Una maqueta arquitectónica es una representación física a escala reducida de una edificación,
proyecto urbano, o partes del mismo. La representación puede ser muy sencilla, de sólo
volúmenes, hasta extremadamente detallada, similar a un diorama. El uso varía desde un modelo
rápido, para referencia, exploración o análisis, hasta modelos muy acabados para la promoción o
presentación de proyectos a clientes, o al público. Además de las maquetas arquitectónicas y
urbanas, se elaboran también maquetas de territorios.

¿COMO HACERLAS?
1. Elección de la escala

Lo primero que tendrás que decidir es a que escala vas a representar el proyecto. Esto dependerá
en gran parte del tamaño de este y del tamaño que quieras que tenga la maqueta.

Haz una estimación previa para saber el tamaño final que tendrá tu maqueta. Normalmente una
maqueta más grande te llevará más tiempo y será más costosa por la cantidad de material.

Hazte las siguiente preguntas

¿Crees que será suficientemente grande para que se aprecie lo que quieres transmitir?

¿Tienes suficiente material disponible para construirla?

2. Elección de los materiales

Una maqueta es un proyecto en sí mismo. Tienes que decidir cómo y con que lo vas a construir.
Tendrás que hacer una lista con los distintos materiales que necesitas y la cantidad.

La maqueta puede ser de un solo material o de varios en función del resultado que quieras
obtener. Hay infinidad de materiales a tu disposición: cartón pluma, madera, cartón de proyectos,
acetato, cartulina, alambre, glicerina,…

También ten en cuenta que cada material prefiere un sistema de unión determinado ya sea
mediante un tipo de pegamento (cola, de contacto, en barra,…) o mediante una fijación física
(grapas, agujas, cuerdas,…).

Los materiales pueden buscar parecerse al proyecto real o enfatizar alguna cualidad del proyecto
en particular. Decídelo.

La empresa Busch está especializada en materiales para maquetas, puedes ver todo lo que tienen
a continuación:

3. Despiece

Una vez que tengas los materiales que vas a necesitar para hacer la maqueta, tendrás que hacer
un despiece. Puedes hacer un croquis a mano o directamente dibujar las piezas a tamaño real.

El objetivo es que tomes conciencia de las dimensiones de estas y de cómo afectan los grosores de
los materiales a la hora de unirlos.

Tip: Puedes dibujar las piezas en Autocad e imprimirlas a escala real. Luego puedes pegar con
cinta adhesiva las impresiones de las piezas al material y cortar sobre ellas.

4. Corte y replanteo

Dependiendo del material escogido deberás emplear un sistema u otro para cortar las piezas de la
maqueta. Por ejemplo no vas a cortar el alambre con el cúter o la madera con tijeras (se han visto
casos) .

En esta fase debes tratar de ser muy preciso y también de no cortarte un dedo. Los cortes debes
ser limpios y rectos, por lo que es imprescindible ayudarse de una regla. Si usas un cúter corta la
cuchilla cada cierto tiempo para que siempre esté afiliada.

Procura realizar este proceso sobre una superficie plana y usar un protector de plástico si no
quieres dejar la mesa llena de cortes.

5. Preparación de las piezas

Antes de unir las piezas es recomendable hacerles un acabado previo a cada una de ellas, lijando o
eliminando los posibles desperfectos o irregularidades que puedan tener.

Una vez hecho esto, conviene hacer un replanteo de la maqueta para asegurarse de que todo está
en su sitio y no se han cometido fallos en el dimensionado y corte de las piezas. Corrige los
desperfectos o errores que se hayan cometido.

6. Unión o pegado

Una vez que tengamos todas las piezas empezaremos a unirlas mediante el sistema escogido. Lo
más común es usar algún tipo de pegamento.

En este punto hay que ser muy cuidadoso con la cantidad de pegamento que usamos, solo el
estrictamente necesario, si nos pasamos podemos manchar o incluso estropear el material.

Créeme que con un poco basta, además si has cometido un error o quieres cambiar algo te será
mucho más fácil separar las piezas.

Tip: Para separar dos piezas unidas por pegamento es muy útil usar una hoja fina tipo bisturí.

7. Acabado

Una vez hayamos unido todas las piezas de nuestra maqueta y se haya secado el pegamento,
pasaremos a la fase de acabado final. Este puede consistir en un lijado, con cuidado de no separar
las piezas.

También puedes aplicar color o añadir elementos externos como vegetación, mobiliario o
personas.

MATERIALES

Los materiales que se utilizan para hacer las diferentes partes de la maqueta son muy variados,
tales como: madera, corcho, cartón (cartón espuma, etc.), plástico, acrílico, espuma sintética,
vidrio (bases), lija, esponja, plastilina, metal (chapa), etc.

Además existen empresas especializadas en fabricar elementos decorativos a escala para

Entre los materiales más utilizados en la creación de las maquetas destaca el papel batería,
aunque puede ser sustituido por cartón, papel ilustración, etc.

PLANOS SERIADOS
los planos seriados es un conjunto de cuerpos planos que al estar en repetición uno tras otro
genera tridimensional con la ayuda de la creatividad se pueden generar movimientos degradados
de forma, tamaño, color etc. se pueden cambiar de dirección , posición dimensiones y así generar
cosas atractivas e interesantes.

Cada plano seriado es un módulo , que puede usarse en repetición o en gradación . La gradación y
repetición puede usarse de 3 maneras: Gradación de tamaño y repetición de la figura Gradación
de figura y repetición de tamaño Gradación de la figura y el tamaño

Mas allá del fin artístico y ornamental de los planos seriados, existen razones objetivas para la
obtención de un plano seriado a partir de sólidos tridimensionales, la de mayor importancia, se
basa en que un plano seriado es un método fácil, rápido y barato de construir maquetas y
prototipos de objetos tridimensionales sencillos, mediante impresoras convencionales y
herramientas de corte (plotters, cortadores láser o tijeras) sin tener que recurrir a costosas
impresoras 3D.

TÉCNICAS DE CONSTRUCCIÓN:

Cualquier material en hojas puede ser utilizado para hacer planos seriados: Hojas de acrílico:
excelentes para efectos de transparencia Madera contrachapada: Para maquetas a gran escala.
Cartón: fácil manejo, mejor grueso para asegurar su adherencia a la base.

OBSERVACIONES EN LA CONSTRUCCIÓN:

Para el cartón el mejor adhesivo es el fuerte e instantáneo. Los planos verticales necesitan una
base horizontal para su sujeción. Los planos inclinados necesitan cortes oblicuos en sus bordes.
Pueden utilizarse centros verticales u horizontales para una mayor sujeción.

VARIACIÓN DE LA DIRECCIÓN:

Puede ser variada de tres maneras: Rotación sobre un eje vertical Rotación sobre un eje
horizontal Rotación sobre el mismo plano.

MAQUETAS ESPECIALES

Este grupo abarca sobre todo en el campo de diseño de objetos, es decir el campo de los
productos y muebles de diseño. La escala más habitual es de 1:10 a 1:1. Se construyen a menudo
como prototipos durante las fases iniciales del proyecto. La calidad de su construcción no se aleja
mucho de la maqueta de ejecución del diseño definitivo.

MATERIALES
pueden utilizarse los materiales más diversos; la elección dependerá de el nivel de elaboración en
el que se encuentre el proyecto. Para trabajar cada uno de los materiales existen herramientas
específicas. Siempre vale la pena comprar herramientas de buena calidad. Antes de utilizar un
nuevo material hay que hacer algunas pruebas. Es muy importante elegir el material adecuado en
cuanto al efecto final que se espera de la maqueta, y de acuerdo a la experiencia del maquetista,
dependiendo de la facilidad que se obtiene para cada material.

 Papel, cartulina y cartón.
