NORMAS DISTRIBUCIÓN-CONSTRUCCIÓN-LÍNEAS
ORMAS DE DISTRIBUCIÓN CONSTRUCCIÓN LÍNEAS SUBTERRÁNEAS
NORMA
NORMA
ÍNDICE ESPECIFICACIONES DE OBRA CIVIL Y CATALOGO DE EQUIPO,
EQUIPO
MATERIALES
MATERIALES, ACCESORIOS Y HERRAMIENTAS CFE - MT - TS200CCF

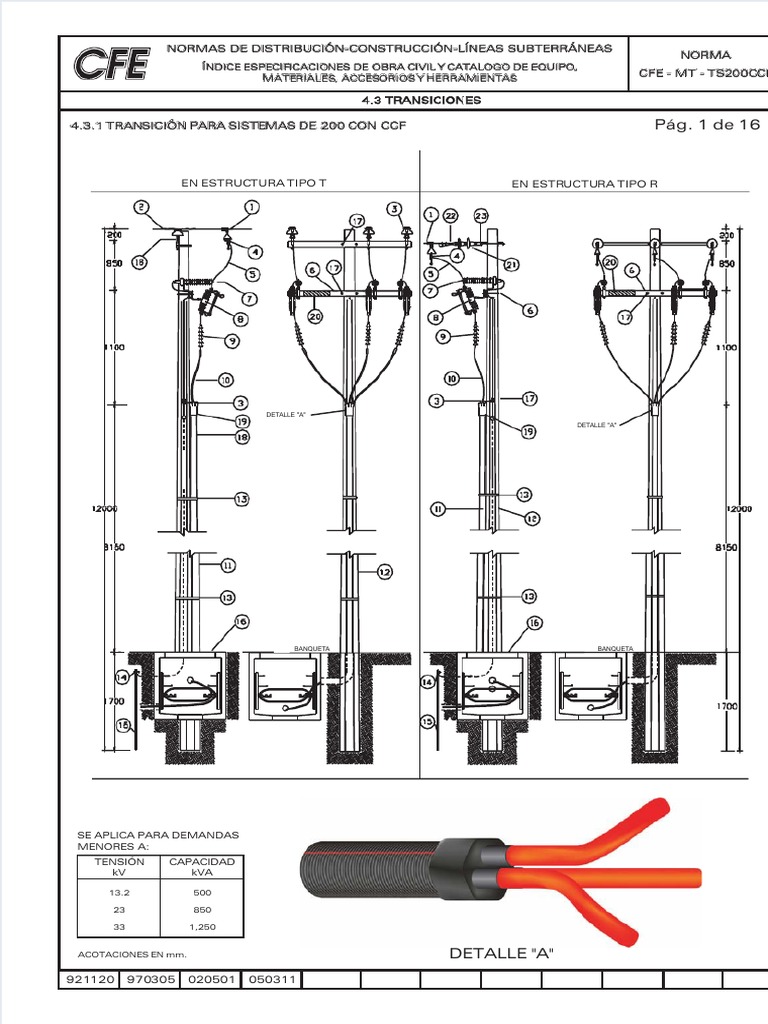

4.3 TRANSICIONES

4.3.1
.3.1 TRANSICIÓN PARA SISTEMAS DE
DE 200 CON CCF Pág. 1 de 16

EN ESTRUCTURA TIPO T   EN ESTRUCTURA TIPO R

DETALLE "A"

DETALLE "A"

BANQUETA BANQUETA

SE APLICA PARA DEMANDAS

MENORES A:
TENSIÓN CAPACIDAD
kV kVA

13.2 500
23 850
33 1,250

ACOTACIONES EN mm. DETALLE "A"

921120 970305   020501   050311
http://slidepdf.com/reader/full/cfe-mt-ts200ccfpdf 1/3
5/20/2018 CFE-MT-TS200CCF.pdf-slidepdf.com

NORMAS DISTRIBUCIÓN-CONSTRUCCIÓN-LÍNEAS
ORMAS DE DISTRIBUCIÓN CONSTRUCCIÓN LÍNEAS SUBTERRÁNEAS
NORMA
NORMA
ÍNDICE ESPECIFICACIONES DE OBRA CIVIL Y CATALOGO DE EQUIPO,
EQUIPO
MATERIALES
MATERIALES, ACCESORIOS Y HERRAMIENTAS CFE - MT - MT200CC

4.3 TRANSICIONES

4.3.1
.3.1 MATERIALES PARA TRANSICIÓN PARA 200 CON CCF Pág. 2 de 16

REFIEREN-   CAN-
CIA    DESCRIPCIÓN DEL MATERIAL O EQUIPO   UNIDAD TIDAD

1 CONECTOR A PRESIÓN TIPO L O T

  CON ESTRIBO DE COBRE PZA    3
2 ALAMBRE DE ALUMINIO O COBRE SUAVE PARA AMARRE KG SR

3 AISLADOR TIPO ALFILER PZA    SA

4 CONECTADOR PARA LINEA ENERGIZADA  PZA    3

5 ALAMBRE O CABLE DE COBRE DESNUDO MÍNIMO 4AWG KG SR

6 CRUCETA PT O DE MADERA  PZA    1

7 APARTARRAYO TIPO RISER POLE PZA    3

8 CORTACIRCUITO FUSIBLE PZA    3

9 TERMINAL POLIMÉRICA PARA CABLE DE ENERGÍA  PZA    3

10 CABLE DE ENERGÍA  M SR

TUBO DE 152 mm DE DÍMETRO TIPO PAD ESPEC IFICACIÓN

11 CFE-DF100-23 COLOR NEGRO   M SR

12 POSTE DE CONCRETO O MADERA DE 12 METROS MÍNIMO PZA    1

13 FLEJE DE ACERO INOXIDABLE M SR

14 CONECTOR PARA VARILLA DE TIERRA  PZA  SR

15 ELECTRODO DE TIERRA  PZA  SR

16 REGISTRO PARA MEDIA TENSIÓN PZA  1

17 ABRAZADERA O TORNILLO PZA  SR

18 ALFILER PZA  SA

19 SELLO TERMOCONTRÁCTIL PZA  1

PLACA DE IDENTIFICACIÓN DEL SERVICIO O RED, COLOR

20 AMARILLO CON LETRAS NEGRAS DE 300 X 100 mm PZA  1

21 AISLADOR SUSPENSIÓN PZA  SA

22 HORQUILLA Y GUARDACABO O CLEMA DE REMATE PZA  SA

23 MOLDURA Y OJO RE PZA  SA

24 CONECTOR A COMPRESIÓN TIPO L DE COBRE PZA  1

NOTAS:
(1) LOS CABLES DE ENERGÍA DEBEN QUEDAR SUJETOS AL TUBO CON EL SOPORTE POLIMÉRICO O YUGO DE MADERA.

(2) LOS APARTARRAYOS SE INSTALARAN EN EL POSTE DE TRANSICIÓN Y SERÁN DE ACUERDO A LA TENSIÓN DE SUMINISTRO.

(3) CFE INDICARA EL POSTE DONDE SE UBICARA LA TRANSICIÓN.

(4) EN EL REGISTRO DEBE DEJARSE CABLE DE RESERVA.

(5) EL NEUTRO CORRIDO SE INSTALARA DE ACUERDO A LO INDICADO EN LAS NORMAS AÉREAS.

(6) EL TUBO DE TRANSICIÓN DEBE DE INSTALARSE EN EL LADO OPUESTO A LA VIALIDAD VEHICULAR.

(7) PARA SU USO EN SISTEMAS DE 200 AMPERES PARA DEMANDAS MENORES A LAS SEÑALADAS EN LA TABLA 2.6.6.

921120 970305   020501   050311
