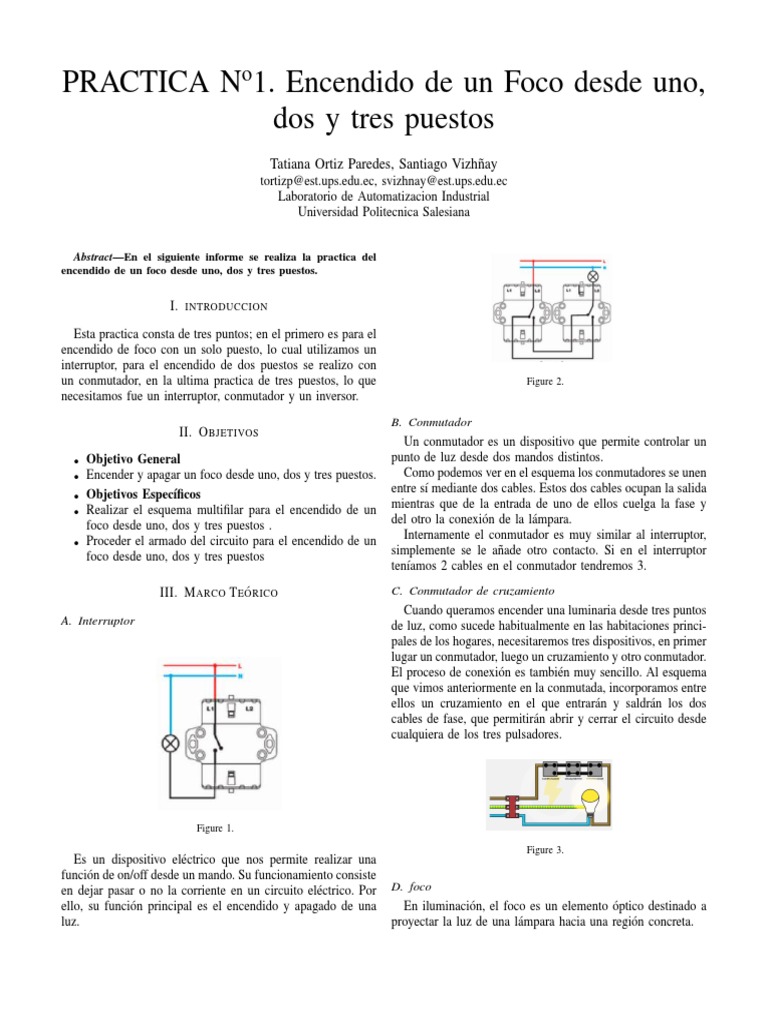

PRACTICA No1.

Encendido de un Foco desde uno,

dos y tres puestos
Tatiana Ortiz Paredes, Santiago Vizhñay
tortizp@est.ups.edu.ec, svizhnay@est.ups.edu.ec
Laboratorio de Automatizacion Industrial
Universidad Politecnica Salesiana

Abstract—En el siguiente informe se realiza la practica del

encendido de un foco desde uno, dos y tres puestos.

I. INTRODUCCION

Esta practica consta de tres puntos; en el primero es para el

encendido de foco con un solo puesto, lo cual utilizamos un
interruptor, para el encendido de dos puestos se realizo con
un conmutador, en la ultima practica de tres puestos, lo que Figure 2.
necesitamos fue un interruptor, conmutador y un inversor.

II. O BJETIVOS
• Objetivo General
• Encender y apagar un foco desde uno, dos y tres puestos.
• Objetivos Especı́ficos
• Realizar el esquema multifilar para el encendido de un
foco desde uno, dos y tres puestos .
• Proceder el armado del circuito para el encendido de un
foco desde uno, dos y tres puestos
B. Conmutador
Un conmutador es un dispositivo que permite controlar un
punto de luz desde dos mandos distintos.
Como podemos ver en el esquema los conmutadores se unen
entre sı́ mediante dos cables. Estos dos cables ocupan la salida
mientras que de la entrada de uno de ellos cuelga la fase y
del otro la conexión de la lámpara.
Internamente el conmutador es muy similar al interruptor,
simplemente se le añade otro contacto. Si en el interruptor
tenı́amos 2 cables en el conmutador tendremos 3.

III. M ARCO T E ÓRICO C. Conmutador de cruzamiento

Cuando queramos encender una luminaria desde tres puntos
A. Interruptor de luz, como sucede habitualmente en las habitaciones princi-
pales de los hogares, necesitaremos tres dispositivos, en primer
lugar un conmutador, luego un cruzamiento y otro conmutador.
El proceso de conexión es también muy sencillo. Al esquema
que vimos anteriormente en la conmutada, incorporamos entre
ellos un cruzamiento en el que entrarán y saldrán los dos
cables de fase, que permitirán abrir y cerrar el circuito desde
cualquiera de los tres pulsadores.

Figure 1.

Es un dispositivo eléctrico que nos permite realizar una
función de on/off desde un mando. Su funcionamiento consiste
en dejar pasar o no la corriente en un circuito eléctrico. Por
ello, su función principal es el encendido y apagado de una
luz.
Figure 3.
D. foco
En iluminación, el foco es un elemento óptico destinado a
proyectar la luz de una lámpara hacia una región concreta.
 Principalmente se usan para iluminar instalaciones deporti- aisladas del cuerpo del portalámparas por la interposición de
vas, alumbrado ornamental de edificios emblemáticos, pub- un anillo de porcelana, ebonita u otro aislante, el cual entra
licidad y seguridad. También son elementos esenciales en a rosca en el exterior de Edisson y sujeta y fija el cuerpo del
las artes escénicas como el teatro, el cine, la televisión u portalámparas.
otros espectáculos en vivo. Existen varios tipos de focos,
IV. M ATERIALES
Los materiales y herramientas utilizados:
- Foco
- Boquilla
- Interruptor
- Conmutador
- Conmutador de cruzamiento
- Cable flexible 12
- Destornillador plano y estrella
- playo y corta frı́o
- Banco de trabajo
V. D ESARROLLO
Encendido de un foco con un interruptor
Figure 4.
En el encendido de un foco desde un puesto, se realizo la
dependiendo de su geometrı́a: instalación con un interruptor y la boquilla.
Los asimétricos. Se usan en alumbrados intensivos. Los
simétricos. Se usan en alumbrados extensivos. Los alumbrados
extensivos son unos de los principales causantes de la contam-
inación lumı́nica. Es habitual que estén situados en torres. Las
lámparas eléctricas principales son:
Las lámparas de incandescencia. Lámpara halógena.
Lámparas de arco eléctrico. Lámpara fluorescente
E. boquilla

Figure 6.

Encendido de un foco desde dos puestos

Para encender un foco desde dos puesto, se realizo la insta-
lación con un conmutador y la boquilla, en donde se podrá
prender y apagar de dos lados.

Figure 5.

Los portalámparas destinados a las bombillas o lámparas

eléctricas de incandescencia tienen diversas formas, pero las
más empleadas son las de rosca Edisson y bayoneta y cabe
distinguir las que tienen interruptor en el cuerpo del por-
talámparas de las que no lo tienen. En general, se componen de
un envolvente tubular, cerrada por un casquete esférico en la
parte inferior, casquete que es atravesado por los conductores
aislados que conducen la corriente. Estos terminan en sendos
enchufes o contactos y se mantienen sujetos a ella con dos Figure 7.
tornillitos. Estos contactos están aislados entre sı́, y uno de
ellos está unido al tope central, destinado a servir de tal al Encendido de un foco desde tres puestos
fondo de la lámpara que se conecta en el portalámparas. El Utilizamos un conmutador y un conmutador de cruzamiento
otro va, o a la rosca interna Edisson o a una virola, que dará en donde podemos prender y apagar en tres puestos distintos.
contacto al cuello de la lámpara. La rosca o la virola están
 Figure 8.

VI. C ONCLUSIONES
Una instalación eléctrica, existe en nuestras residencias,
locales comerciales, y en distintos lugares que se necesita
iluminación, para lo cual debemos tomar en cuenta, el tipo
de instalación que vamos a realizar, y los materiales corre-
spondientes a utilizar.
VII. R EFERENCIAS
[1] simon, Bricoladores y deco-
radores, 2019. [En lı́nea]. Available:
https://bricoladores.simonelectric.com/bid/361789/qu-es-
un-interruptor. [Último acceso: 30 10 2019].

[2] simon, Bricoladores y deco-

radores, 2019. [En lı́nea]. Available:
https://bricoladores.simonelectric.com/bid/361788/qu-es-
un-conmutador. [Último acceso: 30 10 2019].

[3] Domo Electrica, 22 09 2018. [En lı́nea]. Available:

https://www.domoelectra.com/conmutador-cruzamiento-
conmutador-encendido-desde-tres-puntos/. [Último acceso: 30
10 2019].

[4] Wikipedia, 30 Agosto 2019. [En lı́nea]. Available:

https://es.wikipedia.org/wiki/Portal

[5] Wikipedia, 17 Abril 2017. [En lı́nea]. Available:

https://es.m.wikipedia.org/wiki/Foco( iluminaci
