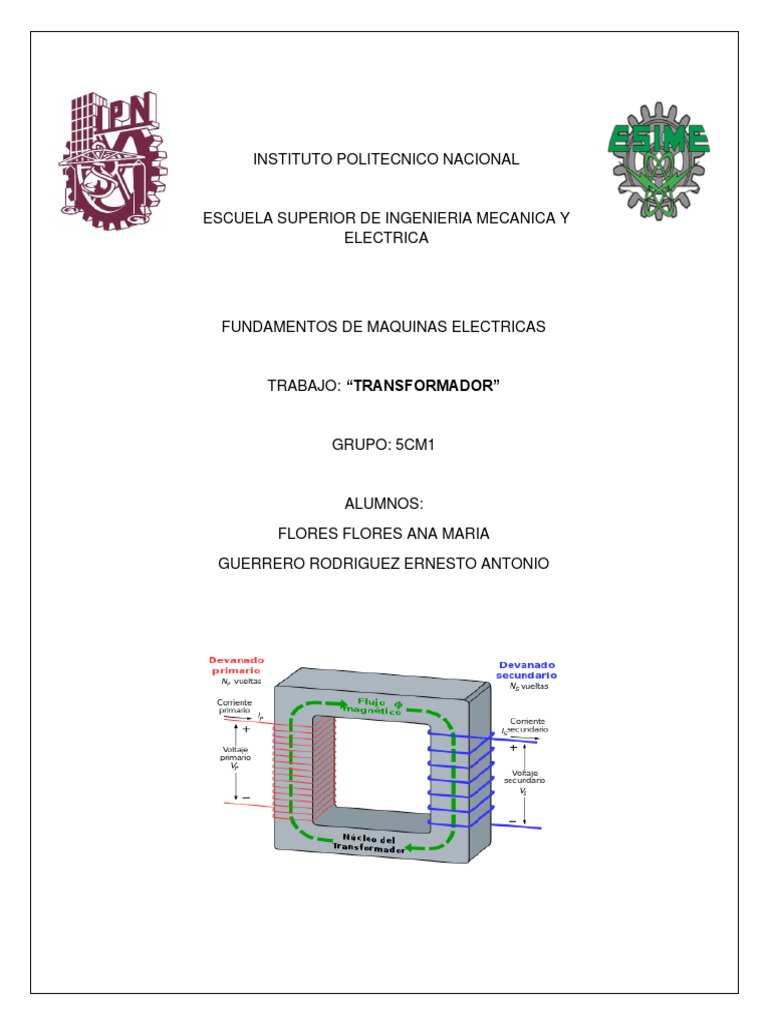

INSTITUTO POLITECNICO NACIONAL

ESCUELA SUPERIOR DE INGENIERIA MECANICA Y

ELECTRICA

FUNDAMENTOS DE MAQUINAS ELECTRICAS

TRABAJO: “TRANSFORMADOR”

GRUPO: 5CM1

ALUMNOS:
FLORES FLORES ANA MARIA
GUERRERO RODRIGUEZ ERNESTO ANTONIO
 Transformador
Introducción.
Antecedentes Históricos.
El primer transformador eléctrico fue construido por Michael Faraday en 1831
cuando se disponía a llevar a cabo los experimentos en los que posteriormente
descubriría la inducción electromagnética.
Los elementos que usó fueron dos bobinas enrolladas una sobre la otra. Al variar la
corriente que pasaba por una de ellas, cerrando o abriendo el interruptor, el flujo
magnético, a través de la segunda bobina variaba y se inducía una corriente
eléctrica. Esto es, precisamente, un transformador eléctrico. Pero como suele pasar
en estos casos, su descubridor, Michael Faraday, no prestó mayor atención a este
hecho ya que eran otras cuestiones las que le interesaban.
Con el pasar de los años, varios fueron los científicos que llevaron a cabo
experimentos con distintas versiones de este primer transformador inventado por
Faraday.
Más de 50 años después, en 1884 los ingenieros húngaros Zipernowsky, Bláthy y
Deri, trabajadores todos de la compañía Ganz crearon en Budapest el modelo “ZBD”
de transformador de corriente alterna además de descubrir la fórmula matemática
de los transformadores:

Dónde: (Vs) es la tensión en el secundario y (Ns) es el número de espiras en el

secundario, (Vp) y (Np) se corresponden al primario.
Fue al querer patentar el invento que surgió por primera vez la palabra
transformador para nombrar este aparato.

¿Qué es un transformador?

El transformador es un dispositivo que permite elevar o disminuir el voltaje en un

circuito por medio de un campo magnético, manteniendo una misma potencia.

Conceptos.

Campo magnético: Son producidos por corrientes eléctricas, las cuales pueden ser
corrientes macroscópicas en cables, o corrientes microscópicas asociadas con los
electrones en órbitas atómicas. El campo magnético B se define en función de la
fuerza ejercida sobre las cargas móviles en la ley de la fuerza de Lorentz.
 ¿Cómo funciona un transformador?

El funcionamiento de un transformador se basa en el principio de inducción

electromagnética. El transformador se compone de dos bobinas, con distintas
cantidades de vueltas. Ambas bobinas están unidas por un material ferromagnético
para disminuir las pérdidas del transformador.

Se aplica un voltaje de corriente alterna al devanado primario, lo que genera en este

un campo magnético, que se traslada a través del material ferromagnético al
devanado secundario. Al ser un campo magnético variable (debido a la corriente
alterna) genera en el devanado secundario una fem (fuerza electromotriz).

Este voltaje va a depender de 3 factores:

 La cantidad de vueltas que tiene el devanado primario (N1)

 La cantidad de vueltas que tiene el devanado secundario (N2)
 El voltaje aplicado en el devanado primario

El voltaje generado en el segundo devanado quedara dado por la siguiente

formula:

V2 = (N2/N1) * V1

El devanado por donde entra energía al transformador se denomina primario y el

devanado por donde sale energía hacia las cargas que son alimentadas por el
transformador se denomina secundario. El devanado primario tiene N1 espiras y el
secundario tiene N2 espiras. El circuito magnético de esta máquina lo constituye un
núcleo magnético sin entrehierros, el cual no está realizado con hierro macizo sino
con chapas de acero al silicio apiladas y aisladas entre sí (véanse las Figs. 2, 3 y
4). De esta manera se reducen las pérdidas magnéticas del transformador

Al conectar una tensión alterna V1 al primario, circula una corriente por él que
genera un flujo alterno en el núcleo magnético. Este flujo magnético, en virtud de la
Ley de Faraday, induce en el secundario una fuerza electromotriz (f.e.m.) E2 que
da lugar a una tensión V2 en bornes de este devanado. De esta manera se consigue
transformar una tensión alterna de valor eficaz V1 en otra de valor eficaz V2 y de la
misma frecuencia. Nótese que esta máquina sólo vale para transformar tensiones
alternas, pero no sirve para tensiones continuas. El devanado de alta tensión (A.T.)
es el de mayor tensión y el devanado de baja tensión (B.T.) es el de menor tensión.
Un transformador elevador tiene el lado de baja tensión en el primario y el de A.T.
en el secundario. Un transformador reductor tiene el lado de alta tensión en el
primario y el de B.T. en el secundario. El transformador es una máquina reversible.
Un mismo transformador puede alimentarse por el lado A.T. y funcionar como
transformador reductor o alimentarse por el lado de B.T. y actuar como un
transformador elevador.

Partes de un transformador.

Sin entrar en detalles podemos decir que un transformador está formado por los
siguientes elementos:

 Bornes de entrada y salida: estos son los puntos de conexión del circuito de
entrada y el de salida con el transformador.
 Núcleo de chapas magnéticas: este es el encargado de que el flujo magnético
generado se mantenga dentro del transformador, evitando que se disperse por
el aire lo cual provocaría pérdidas y reduciría la eficiencia del proceso. Se
establece una configuración por láminas (o chapas) para evitar la aparición
de corrientes de Foucault, ya que favorecen las pérdidas.
 Bobinados primario y secundario: están formados por conductores de cobre
en forma de hilos redondos o rectangulares. Cuando una corriente eléctrica pasa
a través del devanado primario, se desarrolla un campo magnético que induce
una tensión en el devanado secundario.
Clasificación de los transformadores eléctricos
Existe una diversidad de maneras de clasificar los transformadores eléctricos. Una
de esas clasificaciones es según la relación entre el número de vueltas en los
devanados. Estos pueden ser:

Devanado compuesto de muchas vueltas de alambre de cobre relativamente fino,

lo suficientemente aisladas para soportar el voltaje aplicado en el mismo. En este
caso decimos que se trata de un devanado de alto voltaje.

Devanado compuesto de relativamente pocas vueltas de alambre de cobre pesado,

capaz de transportar una corriente considerable a un voltaje bajo. En este caso
decimos que se trata de un devanado de bajo voltaje.

Desde este punto de vista existen cuatro combinaciones posibles que dan origen a
distintos tipos de transformadores, es decir:

Transformadores reductores: están conectados de manera que el voltaje

entregado es menor que el suministrado, ya que el devanado secundario tiene
menos vueltas que el primario, como vemos en la figura de abajo.

Transformadores elevadores: están conectados de manera que el voltaje

entregado es mayor que el voltaje suministrado, ya que el devanado secundario
tiene más vueltas que el primario.
 Transformador elevador
Transformadores aislantes: los dos devanados tienen aproximadamente el mismo
número de vueltas, aunque a menudo hay una ligera diferencia a fin de compensar
las pérdidas; de lo contrario, en lugar de ser el mismo, el voltaje de salida sería un
poco menor que el voltaje de entrada. Están destinados a transformar de un voltaje
al mismo voltaje.

Transformadores variables: el devanado primario y secundario tienen un número

ajustable de vueltas que se pueden seleccionar sin reconectar el transformador.

Otras formas de clasificación de transformadores eléctricos se resumen en la

siguiente tabla.
Auto-refrigerados por aire (tipo seco)

Refrigerados por chorro de aire (tipo

seco)

Sumergidos en líquido, auto-

Según el método de enfriamiento refrigerados

Sumergidos en aceite, combinación

con auto-refrigeración y chorro de
aire

Sumergidos en aceite, refrigerados

por agua

Sumergidos en aceite, enfriados por

aceite forzado
Según el método de enfriamiento
 Sumergidos en aceite, combinación
de auto-refrigerados y refrigerados
por agua

Según el aislamiento entre los Devanados aislados entre sí

devanados
Autotransformadores

Monofásicos

Según el número de fases Polifásicos

En poste y plataforma

Subterráneos

Según el método de montaje En bóveda

Especiales

Voltaje constante

Voltaje variable

Según el propósito Corriente

Corriente constante

Gran potencia

Pequeña potencia

Según el servicio Distribución

Iluminación de carteles

Control y señalización

Para lámparas de descarga gaseosa

 Para timbres

Según el servicio Para instrumentos

Corriente constante

Transformadores en serie para el

alumbrado público

Según el nivel de potencia De fracción de un watt a miles de

megavatios

Según la clase de voltaje De unos pocos voltios a 750

kilovoltios

Según el rango de frecuencia Para alimentación, audio, RF, etc.

Tipos de transformadores

Existen distintos tipos de transformadores según la aplicación que se le dé. A

continuación, detallaremos cada uno de ellos.

Transformador elevador/reductor de tensión

Son utilizadas por las empresas generadoras de electricidad para transportar a altas
tensiones y que las casas puedan recibir a bajas tensiones.

Transformadores variables

Para una entrada de tensión fija, se puede variar la tensión de salida

Transformador de aislamiento

Contiene un aislamiento galvánico, y se utilizan para proteger equipos que están

conectados directamente a la red.
 Transformador de alimentación

Puede tener una o más bobinas secundarias. Incorporan un fusible térmico que
permite proteger los equipos de sobrecargas.

Transformador de pulsos

Transformador que trabaja en un régimen de pulsos. Tiene una rápida velocidad de

respuesta. Se utiliza para transferir impulsos a elementos de control.

Transformador diferencial de variación lineal

Es un transformador utilizado para medir desplazamientos que son lineales. Son

utilizados en los servomecanismos para dar una retroalimentación de la posición.

Transformador con diodo dividido

Compuesto por diodos repartidos por todo el bobinado conectado en serie que
permiten proporcionar una tensión continua.

Transformador de impedancia

Es el transformador encargado de adaptar antenas y líneas de transmisión. Son

encargados de disminuir o aumentar la impedancia.

Estabilizador de tensión

Este funciona normalmente mientras la tensión no supere un valor nominal. En caso

de que la tensión supere este valor, el núcleo se satura sin dejar pasar el exceso de
tensión. Protege a los equipos de sobrecargas.

Los distintos tipos que hay de transformador eléctrico y su aplicación son:

 Transformador de distribución. Son usados en el exterior e interior, para la

distribución de la energía eléctrica de media tensión. Son producidos para
potencias que van desde los 25 a los 1,000 kVA y una tensión primaria de 13.2 a
35 kV. Aunque pueden construirse en tensiones primarias específicas que se
adaptan a las necesidades del usuario final. La variación de tensión en este
transformador se realiza mediante un conmutador exterior de accionamiento sin
carga. Se utilizan regularmente en zonas urbanas para el suministro eléctrico,
asimismo en las principales industrias, en la minería, para la explotación petrolera,
en grandes centros comerciales donde requiere un alto suministro eléctrico y en
todo tipo de actividad que requiera de un uso intensivo de energía.
 Transformador seco encapsulado. Son refrigerados con aire y utilizan resina
epoxi como medio de protección, lo que hace innecesario el mantenimiento
posterior a su instalación. Se usan en el interior para la distribución de electricidad
de media tensión. Debido a su tamaño son perfectos para ser usados en espacios
reducidos. Son los sustitutos ideales para los transformadores que usan aceite
como refrigerador en los lugares que requieran de una mayor seguridad para
evitar incendios. Son fabricados en potencias que van desde los 100 hasta los
2,500 kVA y las mismas tensiones que el trasformador de distribución. Al igual
que los anteriores, su aplicación es en edificios, industrias y toda actividad que
requiera de un suministro intensivo de energía eléctrica; aunque ya no utiliza
materiales inflamables, su uso se extiende a industrias especializadas,
laboratorios y hospitales en donde existe una reglamentación que prohíba usar
objetos o elementos que puedan provocar un incendio.
 Transformador hermético de llenado integral. Soy muy útiles en espacios
reducidos y pueden ser usados tanto en interior como en exteriores.
Estos transformadores no llevan tanque de expansión de aceite por lo que no
requieren de mantenimiento. Tienen una potencia que va desde 100 hasta 1,000
kVA y una tensión primaria de 13.2 a 35 kV, dependiendo el modelo. Sus
aplicaciones abarcan las del transformador de distribución y el transformador
seco.

 Transformador rural. Son diseñados para su instalación mono poste para las
redes de electrificación suburbana monofilares, bifilares y trifilares que van desde
los 7.6, 13.2 y 15 kV. También, en los casos de las redes trifilares se pueden
utilizar un transformador trifásico o como alternativa tres monofásicos.
 Transformador subterráneo. Son fabricados para resistir las condiciones de las
cámaras subterráneas en cualquier nivel. Incluso pueden ser utilizados en
inmersiones de cualquier naturaleza. Su potencia va de 150 a 2,00 kVA. Existen
modelos de alta tensión de 15 o 24.2 kV y de baja tensión de 216.5, 125:220,
127:380 220:400 o 231 V.

 Transformador auto protegido. En su fabricación se incorporan componente

para la protección del sistema de distribución contra las sobrecargas,
cortocircuitos en la red secundaria y fallas internas del transformador; como
fusibles de alta tensión y un disyuntor de baja tensión que son montados de
 manera interna en el tanque del transformador. También puede estar provisto de
uno o varios pararrayos externos como mediad contra las sobretensiones. Son
fabricados para potencias que van de los 45 a los 150 kVA y existen modelos de
alta tensión para 15 o 24.2 kV y de baja tensión de 380/220 o 220/127 V.

¿Para qué sirve un transformador?

Es muy probable que en todos lados donde encontremos energía eléctrica, haya
previamente un transformador que este proveyendo la energía con el potencial
justo.

Es por eso que el uso de un transformador es prácticamente universal, de igual

forma a continuación detallaremos alguno de los usos más comunes de estos:

 Para distribución de energía. Es mucho más eficiente transportar la energía con alto
potencial y baja intensidad. Es por esto que se utilizan los transformadores para
elevar el potencial a alta tensión. Sin embargo, en nuestros hogares tenemos
corriente de baja tensión. Por lo que también se necesitan transformadores para
pasar de alta a media y baja tensión.
 Para protección de maquinaria eléctrica. En las industrias, los transformadores son
muy utilizados para proteger y aislar los equipos eléctricos, controlando los pulsos
de energía.
 Para general altos voltajes. Los transformadores son muy utilizados en el ámbito
ferroviario para hacer mover las maquinarias que necesitan de un alto voltaje para
funcionar.

Conclusiones:
Los diferentes tipos de transformadores son esenciales en todas las actividades
humanas, muchas veces ni siquiera los notamos, pero sin ellos las distintas
industrias no podrían funcionar de manera efectiva y producir a la capacidad
necesaria para suministrar los productos que requerimos para la vida cotidiana. De
igual manera, sin ellos no podríamos contar con un suministro efectivo de energía
eléctrica, sin la cual no podríamos imaginar la vida moderna.

Bibliografía.
-J. Sanz Feito. Máquinas Eléctricas. Prentice Hall. 2002
- J. Fraile Mora. Máquinas Eléctricas. McGraw-Hill. 3ª Edición. 2008
-S. V. Kulkarni, S. A. Khaparde, Transformer Engineering Design & Practice,
Marcel Dekker, Inc., New York, 2004.
- UNE 60076 Transformadores de Potencia.
- E. Ras. Transformadores de potencias, de medida y de protección.
MarcomboBoixareu Editores. 7ª Edición 1976
