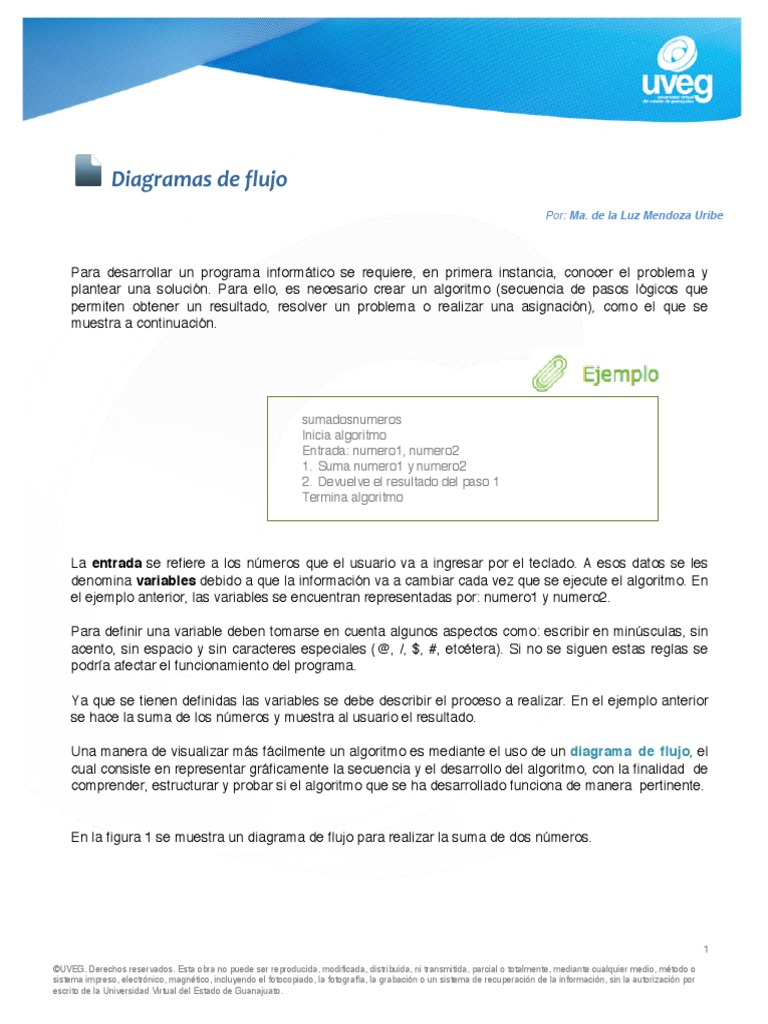

Diagramas  de  flujo

Por: Ma. de la Luz Mendoza Uribe



Para desarrollar un programa informático se requiere, en primera instancia, conocer el problema y

plantear una solución. Para ello, es necesario crear un algoritmo (secuencia de pasos lógicos que
permiten obtener un resultado, resolver un problema o realizar una asignación), como el que se
muestra a continuación.

sumadosnumeros
Inicia algoritmo
Entrada: numero1, numero2
1. Suma numero1 y numero2
2. Devuelve el resultado del paso 1
Termina algoritmo

La entrada se refiere a los números que el usuario va a ingresar por el teclado. A esos datos se les
denomina variables debido a que la información va a cambiar cada vez que se ejecute el algoritmo. En
el ejemplo anterior, las variables se encuentran representadas por: numero1 y numero2.

Para definir una variable deben tomarse en cuenta algunos aspectos como: escribir en minúsculas, sin
acento, sin espacio y sin caracteres especiales (@, /, $, #, etcétera). Si no se siguen estas reglas se
podría afectar el funcionamiento del programa.

Ya que se tienen definidas las variables se debe describir el proceso a realizar. En el ejemplo anterior
se hace la suma de los números y muestra al usuario el resultado.

Una manera de visualizar más fácilmente un algoritmo es mediante el uso de un diagrama de flujo, el
cual consiste en representar gráficamente la secuencia y el desarrollo del algoritmo, con la finalidad de
comprender, estructurar y probar si el algoritmo que se ha desarrollado funciona de manera pertinente.

En la figura 1 se muestra un diagrama de flujo para realizar la suma de dos números.


1
©UVEG. Derechos reservados. Esta obra no puede ser reproducida, modificada, distribuida, ni transmitida, parcial o totalmente, mediante cualquier medio, método o
sistema impreso, electrónico, magnético, incluyendo el fotocopiado, la fotografía, la grabación o un sistema de recuperación de la información, sin la autorización por
escrito de la Universidad Virtual del Estado de Guanajuato.



Inicio

Lee:
numero  1,
numero  2

x=  numero  1  +
numero  2

Escribe  x

Fin

Figura 1. Diagrama de flujo para sumar dos números.

Pero, ¿cómo puedes realizar un diagrama de flujo? Antes de continuar es importante que conozcas
algunas definiciones sobre el tema.

“El diagrama de flujo representa la esquematización

gráfica de un algoritmo” (Cairó, 2006, p. 5).

“Un diagrama de flujo es una representación pictórica de

un algoritmo” (Forouzan, 2003, p. 146).

Diagrama de flujo:

“Representación gráfica de una sucesión de hechos u

operaciones en un sistema, como el que refleja una
cadena de montaje de automóviles” (Real Academia
Española, s.f., párr. 3).


2
©UVEG. Derechos reservados. Esta obra no puede ser reproducida, modificada, distribuida, ni transmitida, parcial o totalmente, mediante cualquier medio, método o
sistema impreso, electrónico, magnético, incluyendo el fotocopiado, la fotografía, la grabación o un sistema de recuperación de la información, sin la autorización por
escrito de la Universidad Virtual del Estado de Guanajuato.



Simbología
Para crear un diagrama de flujo es necesario utilizar e interconectar una serie de símbolos
que permitan desarrollar la representación gráfica del diagrama. En la figura 2 se muestra a
detalle el símbolo, el nombre y la descripción de cada figura. Cabe aclarar que existen una gran
diversidad de símbolos, pero en este caso se revisarán los más utilizados.

Símbolo   Nombre   Descripción

Entrada  de   Representa  la  lectura  de  los  datos

datos   de  entrada.

“Representa  un  proceso,  actividad  o

instrucción.  En  su  interior  se  colocan
Proceso   asignaciones  aritméticas,  cambios
de  valor  de  celdas  en  memoria,  etc.”
(Cairó,  2006,  p.  6).

Representa  los  datos  de  salida  que

Salida  de   pueden  ser  por  impresión  de
datos   pantalla,  salida  a  un  archivo,  a  otro
proceso,  etc.

No   Representa  la  estructura  decisión.

Decisión   Dentro  de  la  figura  se  ingresa  una
condición  y  de  acuerdo  al  resultado
Si   se  continúa  por  uno  u  otro  camino.

Indica  el  inicio  y  el  fin  del  diagrama

Terminador   de  flujo.

Representa  la  continuación  de  un

Conector   diagrama  de  flujo,  pero  se  considera
que  se  encuentra  en  la  misma
página.

Módulo   Representa  “un  módulo  de  un
problema,  subproblema,  que  hay
que  resolver  antes  de  continuar  con
el  flujo  normal  del  diagrama”  (Cairó,
2006,  p.  6).



3
©UVEG. Derechos reservados. Esta obra no puede ser reproducida, modificada, distribuida, ni transmitida, parcial o totalmente, mediante cualquier medio, método o
sistema impreso, electrónico, magnético, incluyendo el fotocopiado, la fotografía, la grabación o un sistema de recuperación de la información, sin la autorización por
escrito de la Universidad Virtual del Estado de Guanajuato.



Símbolo   Nombre   Descripción

Representa  la  continuación  de  un

Conector  fuera   diagrama  de  flujo,  pero  considera
de  página   que  se  encuentra  en  diferente
página.

Representa  la  estructura  repetición,

dentro  de  la  figura  se  ingresa  una
Repetición
condición  y  de  acuerdo  al  resultado
se  continúa  por  uno  u  otro  camino.

Representan  la  secuencia  /dirección

Flechas   que  se  seguirá  en  el  diagrama  de
flujo.

Figura 2. Simbología para el desarrollo de un diagrama de flujo

(Basada en la tabla propuesta por Cairó, 2006,

Ya que se conoce cada símbolo con su nombre y descripción se debe estructurar el diagrama de flujo,
por lo que es pertinente seguir la secuencia de un algoritmo; en este caso, se retoma el
Ejemplo 1.

Para construir el diagrama de flujo del ejemplo anterior se ha numerado cada fila del algoritmo, tal como
se muestra en la figura 3.

Figura 3. Algoritmo para sumar dos números enumerando las líneas.

Para realizar la traducción de un algoritmo en un diagrama de flujo se debe describir cada uno de los
pasos como se muestra en la tabla 1.


4
©UVEG. Derechos reservados. Esta obra no puede ser reproducida, modificada, distribuida, ni transmitida, parcial o totalmente, mediante cualquier medio, método o
sistema impreso, electrónico, magnético, incluyendo el fotocopiado, la fotografía, la grabación o un sistema de recuperación de la información, sin la autorización por
escrito de la Universidad Virtual del Estado de Guanajuato.



Fila   Algoritmo  para   Descripción   Diagrama  de  flujo   Secuencia  de  los  elementos  del
sumar  dos   diagrama  de  flujo
números
1   SumaDosNumeros   Muestra  el  nombre  que  se     Recuerda  que  es  importante
le  ha  asignado  al   indicar  la  secuencia  del  diagrama
algoritmo.   por  medio  de    flechas.
2   Inicia  algoritmo   Indica  el  inicio  del
  algoritmo.  Esta  acción  es
prioritaria,  pues   Inicio
representa  el  inicio  del
diagrama  de  flujo.     Inicio

Para  el  inicio  y  fin  del
diagrama  de  flujo  siempre
se  utiliza  la  misma  figura,   Leer:
donde  sólo  se  modifica  la   numero  1,
leyenda  del  interior.   número  2
3   Entrada:   número   Significa  que  el  algoritmo
1,  número  2   va  a  leer  2  datos.  Para
  hacer  su  representación
en  el  diagrama  de  flujo  es   Lee:   x=  numero  1  +
necesario  utilizar  el   numero  1,
símbolo  de  entrada  de
numero  2
numero  2
datos  e  incluir  una
leyenda  adecuada.
4   Suma   número   Realiza  el  procesamiento
1  y  número  2   de  los  datos  en  el
algoritmo.  Para  hacer  su   Escribe  x
representación  en  el   x=  numero  1  +
diagrama  de  flujo  es   numero  2
necesario  utilizar  el
símbolo  de  proceso  e
incluir  la  acción  que  se
realiza.
Fin
5   Devuelve   el   Muestra  el  resultado  que
resultado  de  la   se  ha  obtenido  en  el
suma   de   los   algoritmo.  Para  hacer  su
números   representación  en  el   Escribe:  x
diagrama  de  flujo  es
necesario  utilizar  el
símbolo  de  salida  de
datos  e  incluir  una
leyenda  que  despliegue
(imprima)  el  resultado  que
se  obtuvo  después  del
procesamiento  de  la
información  (x).
6   Termina  algoritmo   Indica  el  final  del
algoritmo.  Esta  acción  es
prioritaria,  pues
representa  la  terminación   Fin
del  diagrama  de  flujo.
Tabla 1. De un algoritmo a un diagrama.

5
©UVEG. Derechos reservados. Esta obra no puede ser reproducida, modificada, distribuida, ni transmitida, parcial o totalmente, mediante cualquier medio, método o
sistema impreso, electrónico, magnético, incluyendo el fotocopiado, la fotografía, la grabación o un sistema de recuperación de la información, sin la autorización por
escrito de la Universidad Virtual del Estado de Guanajuato.



Reglas  para  la  construcción  de  un  diagrama  de  flujo

Un diagrama de flujo puede ser muy sencillo o complejo, lo cual depende en gran parte del problema o
situación a resolver y del algoritmo que se genere, por lo que es relevante tener en cuenta las reglas
que menciona Cairó (2006) para la construcción de un diagrama de flujo:

1.   Siempre debe haber un Inicio y un Fin.

2.   Las flechas que muestran la secuencia y dirección del diagrama de flujo pueden ser rectas,
verticales y horizontales.
3.   Todas las flechas que muestran la secuencia y dirección del diagrama de flujo tienen que
encontrarse conectadas a los símbolos.
4.   La construcción del diagrama de flujo, precisa Cairó (2006) “debe ser de arriba hacia abajo
(top-down) y de izquierda a derecha (right to left)” (p. 8).
5.   Es importante mencionar que en la notación que se usa dentro de los símbolos del diagrama
de flujo no se realiza o contempla algún lenguaje de programación.
6.   Es recomendable anexar comentarios cuando las acciones que se realizan en el diagrama
son complejas.
7.   Cuando en un diagrama de flujo se usa más de una hoja para su desarrollo es prioritario
utilizar los conectores correspondientes, así como numerar las páginas que se han realizado.
8.   “No puede llegar más de una línea a un símbolo determinado” (Cairó, 2006, p. 8).

Otras consideraciones que se deben tomar en cuenta son las siguientes:

1.   La información presentada debe ser clara, ordenada y concisa.

2.   Se debe seguir un orden lógico en el flujo de la información y las actividades mostradas.
3.   En el caso de que se represente una decisión, siempre debe haber una opción de Sí y otra de No.
En ambos casos, las flechas deben indicar claramente la actividad a la cual dirigirse.
4.   Una vez que se ha finalizado el diagrama hay que revisarlo con detalle para cerciorarse de que sea
claro, que esté completo y ordenado, pero sobre todo que represente realmente el proceso que se
está intentando mostrar.

Como se ha mencionado, el desarrollo de un diagrama de flujo implica previamente la creación de un

algoritmo, por ello te invito a reflexionar sobre lo siguiente:

Un algoritmo es el primer paso para realizar un programa

seguido del desarrollo de un diagrama de flujo, por lo
que, entre más detallado sea el algoritmo y el diagrama
de flujo, mejores resultados se obtendrán, ya que estarás
organizando y estructurando más tus futuros programas.


6
©UVEG. Derechos reservados. Esta obra no puede ser reproducida, modificada, distribuida, ni transmitida, parcial o totalmente, mediante cualquier medio, método o
sistema impreso, electrónico, magnético, incluyendo el fotocopiado, la fotografía, la grabación o un sistema de recuperación de la información, sin la autorización por
escrito de la Universidad Virtual del Estado de Guanajuato.



Es momento de preguntarte: ¿estás listo(a) para empezar a crear tus propios diagramas de flujo?,
¿cómo puedes crearlos?

Ya conoces el significado, la simbología, el proceso de desarrollo, así como las reglas y

consideraciones para la construcción de un diagrama de flujo y ha llegado el momento de revisar los
siguientes ejemplos en los que se mostrará de manera detallada el proceso de realización de
diagramas de flujo con base en una situación dada.

Ejemplo  de  una  estructura  secuencial

Crea un algoritmo y un diagrama de flujo que sume 2 números considerando que se pedirá al
usuario que ingrese cada uno de los números. En este caso, el programa va a iniciar con la solicitud
al usuario de que escriba el primer número, después se le pide que ingrese el segundo número, luego
se sumarán los dos números y se mostrará el resultado en la pantalla. Tras analizar y comprender el
problema se crea el algoritmo como el que se muestra en la tabla 2.

Tabla 2. Algoritmo que suma dos números ingresados por el usuario.

Ya que se ha desarrollado el algoritmo es importante convertirlo en un diagrama de flujo y para hacerlo

observa la tabla 3.

Fila   Algoritmo  para   Descripción   Diagrama  de  flujo   Secuencia  de  los  elementos  del
sumar  dos   diagrama  de  flujo
números
1   SumaDosNumeros   Muestra  el  nombre     Recuerda  que  es  importante
que  se  le  ha   indicar  la  secuencia  del  diagrama
asignado  al   por  medio  de  flechas.
algoritmo.


7
©UVEG. Derechos reservados. Esta obra no puede ser reproducida, modificada, distribuida, ni transmitida, parcial o totalmente, mediante cualquier medio, método o
sistema impreso, electrónico, magnético, incluyendo el fotocopiado, la fotografía, la grabación o un sistema de recuperación de la información, sin la autorización por
escrito de la Universidad Virtual del Estado de Guanajuato.



2   Inicia  algoritmo   Indica  el  inicio  del

  algoritmo.  Esta
acción  es   Inicio
Inicio
prioritaria,  pues
representa  el  inicio
del  diagrama  de
flujo.
  Escribe:  Dame
Para  el  inicio  y  fin  del   el  número  1
diagrama  de  flujo
siempre  se  utiliza  la
misma  figura  y  sólo
se  modifica  la
leyenda  del  interior.
Lee:
3   Pedir   al   usuario   Muestra  al  usuario     numero1
que   escriba   el   un  mensaje  en  el   Escribe:  Dame
número  1   que  se  le  pide   el  número  1
  escriba  el  primer
número  a  sumar.
Para  representar   Escribe:  Dame
este  mensaje  en  el   el  número  2
diagrama  de  flujo
es  necesario
utilizar  el  símbolo
de  salida  de  datos
e  incluir  una   8
leyenda  que
despliegue  el
mensaje
pertinente.
4   Entrada:   número   Significa  que  el
1,  número  2   algoritmo  va  a  leer
  el  primer  dato  que   Lee:
ingresa  el  usuario.   numero1
Para  hacer  su
representación  en
el  diagrama  de
flujo  es  necesario
utilizar  el  símbolo
de  entrada  de
datos  e  incluir  una
leyenda  adecuada.
5   Pedir   al   usuario   Muestra  al  usuario
que   escriba   el   un  mensaje  en  el   Escribe:  Dame
número  2   que  se  le  pide
el  número  2
  escriba  el  segundo
número  a  sumar.
Para  representar
este  mensaje  en  el
diagrama  de  flujo
es  necesario


8
©UVEG. Derechos reservados. Esta obra no puede ser reproducida, modificada, distribuida, ni transmitida, parcial o totalmente, mediante cualquier medio, método o
sistema impreso, electrónico, magnético, incluyendo el fotocopiado, la fotografía, la grabación o un sistema de recuperación de la información, sin la autorización por
escrito de la Universidad Virtual del Estado de Guanajuato.



utilizar  el  símbolo

de  salida  de  datos
e  incluir  una
leyenda  que
despliegue  el
mensaje
pertinente.
Debido  a  que  la  hoja  en  la  que  realizas  el
diagrama  está  por  terminarse  indicas  por   8
medio  del  símbolo  conector  fuera  de  página,
que  el  diagrama  continúa  en  la  página  8.
Indica  el  seguimiento  del  diagrama  que  se     8
interrumpió  en  la  hoja  anterior  y  para  ello  se   8
inicia  al  utilizar  el  conector  fuera  de  página.
6   Entrada:   número   Significa  que  el
1,  número  2   algoritmo  va  a  leer   Lee:
Lee:   numero2
  el  segundo  dato   numero2
que  ingresa  el
usuario.  Para
hacer  su
representación  en   x=  numero1  +
el  diagrama  de   numero2
flujo  es  necesario
utilizar  el  símbolo
de  entrada  de
datos  e  incluir  una
leyenda  adecuada.   Escribe  x
7   Suma   número   Realiza  el
1  y  número  2   procesamiento  de
x=  numero1  +
los  datos  en  el
algoritmo.  Para   numero2
hacer  su
Fin
representación  en
el  diagrama  de
flujo  es  necesario
utilizar  el  símbolo
de  proceso  e
incluir  la  acción
que  se  realiza.
8   Devuelve   el   Muestra  el
resultado   de   la   resultado  que  se
suma   de   los   ha  obtenido  en  el   Escribe  x
números   algoritmo.  Para
hacer  su
representación  en
el  diagrama  de
flujo  es  necesario
utilizar  el  símbolo
de  salida  de  datos
e  incluir  una
leyenda  que

9
©UVEG. Derechos reservados. Esta obra no puede ser reproducida, modificada, distribuida, ni transmitida, parcial o totalmente, mediante cualquier medio, método o
sistema impreso, electrónico, magnético, incluyendo el fotocopiado, la fotografía, la grabación o un sistema de recuperación de la información, sin la autorización por
escrito de la Universidad Virtual del Estado de Guanajuato.



despliegue
(imprima)  el
resultado  que  se
obtuvo  después  del
procesamiento  de
la  información  (x).
9   Termina  algoritmo   Indica  el  final  del
algoritmo.  Esta
acción  es   Fin
prioritaria,  pues
representa  la
terminación  del
diagrama  de  flujo.
Tabla 3. Algoritmo que suma dos números ingresados por el usuario a un diagrama de flujo.


Ejemplo  de  una  estructura  secuencial

Crea un algoritmo y un diagrama de flujo que multiplique dos números, considerando que se pedirá al
usuario que ingrese cada una de las cifras. En esta situación el programa va a iniciar al pedir al usuario
que escriba el primer número, después que ingrese el segundo número, luego de ello se multiplicarán
los dos números y se mostrará el resultado en la pantalla. Tras analizar y comprender el problema se
crea el algoritmo, como el que se muestra en la tabla 4.

Tabla 4. Algoritmo que multiplica dos números ingresados por el usuario.

Ya que se ha desarrollado el algoritmo es importante convertirlo en un diagrama de flujo. Para ello

observa la tabla 5.


10
©UVEG. Derechos reservados. Esta obra no puede ser reproducida, modificada, distribuida, ni transmitida, parcial o totalmente, mediante cualquier medio, método o
sistema impreso, electrónico, magnético, incluyendo el fotocopiado, la fotografía, la grabación o un sistema de recuperación de la información, sin la autorización por
escrito de la Universidad Virtual del Estado de Guanajuato.



Fila   Algoritmo  para  sumar  dos     Secuencia  de  los  elementos  del
números   diagrama  de  flujo
1   SumaDosNumeros
2   Inicia  algoritmo     Inicio

3   Pedir   al   usuario   que
Escribe:  Dame
escriba  el  número  1   el  número  1

4   Entrada:   número   1,
número  2
Lee:  numero1


5   Pedir   al   usuario   que     Escribe:  Dame

escriba  el  número  2   el  número  2

6   Entrada:   número   1,
número  2   Lee:  numero2

7   Multiplica   número   1   y
número  2   x=  número  1  x  numero  2
8   Devuelve   el   resultado
de   la   multiplicación   de   Escribe  x
los  números
9   Termina  algoritmo
Fin


Tabla 5. Algoritmo que multiplica dos números ingresados por el usuario a un diagrama de flujo.

Ejemplo  de  una  estructura  de  decisión

Crea un algoritmo y un diagrama de flujo que muestre si un alumno ha aprobado o reprobado

una materia. Para ello toma en cuenta las siguientes consideraciones:

•   El alumno debe ingresar las calificaciones del primer, segundo y tercer periodo de evaluación.

•   La calificación final está integrada por el promedio de los tres periodos de evaluación.

•   La calificación aprobatoria es de 70.


11
©UVEG. Derechos reservados. Esta obra no puede ser reproducida, modificada, distribuida, ni transmitida, parcial o totalmente, mediante cualquier medio, método o
sistema impreso, electrónico, magnético, incluyendo el fotocopiado, la fotografía, la grabación o un sistema de recuperación de la información, sin la autorización por
escrito de la Universidad Virtual del Estado de Guanajuato.



Al analizar la situación, el algoritmo comenzará con la solicitud al usuario de que escriba la calificación
del primer parcial, la calificación del segundo parcial y la calificación del tercer parcial. Después de ello,
se realizará el promedio de las tres calificaciones y ya que se tiene el resultado, se comparará si la
calificación es menor a 70. Entonces, se mostrará un mensaje en pantalla que diga que el alumno ha
reprobado, y si no lo hizo, se mostrará un mensaje en pantalla que diga que el alumno ha aprobado.

Después de analizar y comprender el problema se crea el algoritmo, como el que se muestra en la tabla
6.

Tabla 6. Algoritmo que promedia calificaciones.

Ya que se ha desarrollado el algoritmo es importante convertir el algoritmo en un diagrama de flujo y

para hacerlo observa la tabla 7.


12
©UVEG. Derechos reservados. Esta obra no puede ser reproducida, modificada, distribuida, ni transmitida, parcial o totalmente, mediante cualquier medio, método o
sistema impreso, electrónico, magnético, incluyendo el fotocopiado, la fotografía, la grabación o un sistema de recuperación de la información, sin la autorización por
escrito de la Universidad Virtual del Estado de Guanajuato.



Algoritmo  para  sumar   Descripción   Diagrama  de  flujo   Secuencia  de  los  elementos  del  diagrama  de  flujo
dos  números

PromediaCalificaciones

Inicia  algoritmo       Inicio

  Inicio

Pedir   al   usuario   que

escriba   la   calificación   Escribe:  Dame  la
Escribe:  Dame  la
del  primer  parcial   calificación  del
calificación  del
primer    parcial   primer    parcial

Entrada:  calificación  1

Lee:
Lee:   calificación  1
calificacion1

Pedir   al   usuario   que

escriba   la   calificación   Escribe:  Dame  la
del  segundo  parcial   Escribe:  Dame  la
calificación  del   calificación  del
segundo    parcial   segundo    parcial

Entrada:  calificación  2
  Lee:
Lee:   calificación  1
calificacion2

Pedir   al   usuario   que

escriba   la   calificación   Escribe:  Dame  la
del  tercer  parcial   Escribe:  Dame  la
calificación  del   calificación  del
tercer    parcial   tercer    parcial


13   13


13

Entrada:  calificación  3

Lee:

calificacion3




13
©UVEG. Derechos reservados. Esta obra no puede ser reproducida, modificada, distribuida, ni transmitida, parcial o totalmente, mediante cualquier medio, método o
sistema impreso, electrónico, magnético, incluyendo el fotocopiado, la fotografía, la grabación o un sistema de recuperación de la información, sin la autorización por
escrito de la Universidad Virtual del Estado de Guanajuato.



Promedia   Realiza  el

calificación   1,   procesamiento  de  los
calificación   2,   datos  en  el  algoritmo.   Promedio=(calificacion1
calificación  3   Para  hacer  su   13
  representación  en  el
+   calificacion2   +
diagrama  de  flujo  es   calificacion3)  /  3
necesario  utilizar  el
símbolo  de  proceso  e
incluir  la  acción  que  se   Lee:  calificacion3
realiza.
if   (promedio<70)   Implementa  la
then   estructura  de  decisión.
  Si  se  cumple  una
condición  se  realizan
 Promedio>70   No
una  serie  de
instrucciones,  pero  en   Promedio=(calificacion1
caso  contrario  se   +   calificacion2   +
llevan  a  cabo  otra
serie  de  indicaciones.   Si
calificacion3)  /  3
Para  hacer  su
representación  en
diagrama  de  flujo  es
necesario  utilizar  el
símbolo  de  decisión  e
incluir  la  condición  que          Promedio>70
se    cumple  en  cada   No
caso.
Escribe
mensaje:   “El   Escribe:  “El  alumno  ha
alumno   ha
reprobado   la
reprobado  la  materia”.   Si
materia”.
  Escribe:   “El   Escribe:   “El
Else       alumno   ha   alumno   ha
reprobado   la   aprobado   la
Escribe       materia”.   materia”.
mensaje:   “El   Escribe:   “El  alumno  ha
alumno   ha   aprobado  la  materia”.
aprobado   la
materia”.

end  if
  End  if   End  if

Termina  algoritmo
Fin
Fin

Tabla 7. Algoritmo que promedia calificaciones a un diagrama de flujo.


14
©UVEG. Derechos reservados. Esta obra no puede ser reproducida, modificada, distribuida, ni transmitida, parcial o totalmente, mediante cualquier medio, método o
sistema impreso, electrónico, magnético, incluyendo el fotocopiado, la fotografía, la grabación o un sistema de recuperación de la información, sin la autorización por
escrito de la Universidad Virtual del Estado de Guanajuato.





Ejemplo  de  una  estructura  de  repetición

Crea un algoritmo y un diagrama de flujo que sume una serie de números. Toma en cuenta las
siguientes consideraciones:

•   El usuario debe ingresar cada número que se va sumando.

•   Cuando el resultado de la suma sea mayor a 1000 se terminará el programa.

•   El resultado debe mostrar cuántos números se sumaron en total y el resultado de la suma.

Analiza la siguiente situación: el algoritmo inicia con el establecimiento del contador y del promedio en
cero (para asegurar que ninguna de estas variables tenga un valor). Se continúa con la solicitud al
usuario de que ingrese un número, el cual se almacena. El contador se inicializa (el contador tendrá los
números que se han sumado). A continuación se pide otro número. El contador se incrementa. Se
realiza la suma del número uno y el número dos. Si el resultado es menor a 1000 pedirá otro número.
El contador se incrementa. Este número se sumará al resultado. Si el resultado es menor a 1000,
vuelve a pedir otro número. Se incrementa el contador y se suma el número pensando y estructurando
de esta manera el algoritmo. Podría existir un algoritmo largo e interminable, pero para evitar esta
situación se recomienda utilizar un ciclo que se repita una y otra vez hasta que la condición inicial no se
cumpla.

Al analizar la situación desde una diferente perspectiva, el algoritmo inicia estableciendo el contador y
el promedio en cero (para asegurar que ninguna de estas variables tenga un valor). A continuación, se
crea el ciclo de la siguiente manera:

Mientras (while) el resultado de la suma sea menor a 1000, entonces se realizará lo siguiente:

•   Se pedirá al usuario que ingrese un número.

•   Se incrementará el contador (el contador tendrá la cantidad de números que se han sumado).

•   Ese número se sumará.

Al examinar estos dos razonamientos y desarrollando un algoritmo para cada uno de ellos, éstos
quedarían como se muestra en la tabla 8.


15
©UVEG. Derechos reservados. Esta obra no puede ser reproducida, modificada, distribuida, ni transmitida, parcial o totalmente, mediante cualquier medio, método o
sistema impreso, electrónico, magnético, incluyendo el fotocopiado, la fotografía, la grabación o un sistema de recuperación de la información, sin la autorización por
escrito de la Universidad Virtual del Estado de Guanajuato.



Algoritmo  1   Algoritmo  2
SumaSerieNumeros   SumaSerieNumeros
Inicia  algoritmo   Inicia  algoritmo
Establecer  suma  en  cero   Establecer  suma  en  cero
Establecer  contador  en  cero   Establecer  contador  en  cero
Pedir  al  usuario  que  escriba  un  número   while  suma  <  1000
Entrada:  numero1        Pedir   al   usuario   que   escriba   un
Se  incrementa  el  contador   número
if  numero<1000        Entrada:  numero
     Escribe  “El  resultado  es”,  numero1;;        Se  incrementa  el  contador
     Escribe   “Se   han   sumado,   los   siguientes        Se  suman  los  números
números”,  contador   end  while
else   Termina  algoritmo
     Pedir  al  usuario  que  escriba  un  número
     Entrada:  numero2
     Se  incrementa  el  contador
     Se  suman  los  números
           if  suma<1000
                 Escribe  “El  resultado  es”,  numero1;;
                 Escribe   “Se   han   sumado,   los
siguientes  números”,  contador
         else
                 Pedir   al   usuario   que   escriba   un
número
               Entrada:  numero2
               Se  incrementa  el  contador
               Se  suman  los  números
               suma=  suma  +numero2
           if  suma<1000
                 Escribe  “El  resultado  es”,  numero1;;
                 Escribe   “Se   han   sumado,   los
siguientes  números”,  contador
         else
                 Pedir   al   usuario   que   escriba   un
número
               Entrada:  numero2
               Se  incrementa  el  contador
               Se  suman  los  números
           if  suma<1000
                 Escribe  “El  resultado  es”,  numero1;;
                 Escribe   “Se   han   sumado,   los
siguientes  números”,  contador
         else

16
©UVEG. Derechos reservados. Esta obra no puede ser reproducida, modificada, distribuida, ni transmitida, parcial o totalmente, mediante cualquier medio, método o
sistema impreso, electrónico, magnético, incluyendo el fotocopiado, la fotografía, la grabación o un sistema de recuperación de la información, sin la autorización por
escrito de la Universidad Virtual del Estado de Guanajuato.



                 Pedir   al   usuario   que   escriba   un

número
               Entrada:  numero2
               Se  incrementa  el  contador
               Se  suman  los  números
           if  suma<1000
                 Escribe  “El  resultado  es”,  numero1;;
                 Escribe   “Se   han   sumado,   los
siguientes  números”,  contador
         else
                 Pedir   al   usuario   que   escriba   un
número
               Entrada:  numero2
               Se  incrementa  el  contador
               Se  suman  los  números
           if  suma<1000
                 Escribe  “El  resultado  es”,  numero1;;
                 Escribe   “Se   han   sumado,   los
siguientes  números”,  contador
         else
                 Pedir   al   usuario   que   escriba   un
número
               Entrada:  numero2
                 Se  incrementa  el  contador
                 Se  suman  los  números
end  if
end  if
end  if
end  if
end  if
end  if
Termina  algoritmo

Tabla 8. Comparación de algoritmos para sumar números.

El algoritmo 1 utiliza seis ciclos de estructura de decisión; sin embargo, puede alargarse mucho más,
pues considera que si los primeros seis números son del 1 al 5, no se cumplirá la condición inicial, es
decir, que la suma termine cuando el resultado sea mayor a 1000.

En el algoritmo 2 se contempla desde un inicio que el programa no termine siempre cuando se cumpla
una condición. Al suceder esto, el programa terminará. Observa, además, el número de líneas e
instrucciones que acabas de ahorrar al utilizar una estructura repetitiva.


17
©UVEG. Derechos reservados. Esta obra no puede ser reproducida, modificada, distribuida, ni transmitida, parcial o totalmente, mediante cualquier medio, método o
sistema impreso, electrónico, magnético, incluyendo el fotocopiado, la fotografía, la grabación o un sistema de recuperación de la información, sin la autorización por
escrito de la Universidad Virtual del Estado de Guanajuato.



Como se ha visto, el algoritmo más pertinente para esta situación es el algoritmo 2 y por eso a
continuación se va a realizar en un diagrama de flujo. Observa la tabla 9.

Algoritmo  para   Descripción   Diagrama  de  flujo   Secuencia  de  los  elementos  del  diagrama  de
sumar  dos   flujo
números
SumaSerieNume
ros   Inicio
Inicia  algoritmo
Inicio

Establecer   la       suma  =  0
suma  en  0   suma  =  0

Establecer       contador  =  0
contador  en  cero   contador  =  0

while   suma   <       While
1000   While     suma<100
suma<100 0
0
     Pedir   al       Escribe:  Dame
usuario   que   Escribe:  Dame   un  número
escriba   un   un  número
número

Lee:
     Lee:  numero       numero
  Lee:
numero

     Se   incrementa   Esta  variable     contador  =

el  contador   contiene  el   contador  +  1
contador  =
  número  total  de   contador  +  1
números  que  ha
ingresado  el   suma  =  suma  +
End  while
usuario  y  por   numero
ello  la  suma  se
realiza
considerando
su  valor  +  1.   Fin
     Se   suman   los
números     suma  =  suma  +
  numero
end  while
  End  while

Termina
Fin
algoritmo

  Tabla 9. Sumatoria de números.

18
©UVEG. Derechos reservados. Esta obra no puede ser reproducida, modificada, distribuida, ni transmitida, parcial o totalmente, mediante cualquier medio, método o
sistema impreso, electrónico, magnético, incluyendo el fotocopiado, la fotografía, la grabación o un sistema de recuperación de la información, sin la autorización por
escrito de la Universidad Virtual del Estado de Guanajuato.



Referencias

Cairó,  O.  (2006).  Fundamentos  de  programación.  Piensa  en  C.  México:  Pearson  Educación.

Forouzan,  A.  (2003).  Introducción  a  la  ciencia  de  la  computación,  de  la  manipulación  de  datos  a  la
teoría  de  la  computación  (L  Peralta,  trad.).  México:  Thomson  Learning.

Real  Academia  Española.  [RAE].  (s.f.).  Diagrama  de  flujo.  En  Diccionario  de  la  lengua  española  (22ª.
ed.).  [Versión  en  línea]  Recuperado  de  http://lema.rae.es/drae/?val=diagrama


19
©UVEG. Derechos reservados. Esta obra no puede ser reproducida, modificada, distribuida, ni transmitida, parcial o totalmente, mediante cualquier medio, método o
sistema impreso, electrónico, magnético, incluyendo el fotocopiado, la fotografía, la grabación o un sistema de recuperación de la información, sin la autorización por
escrito de la Universidad Virtual del Estado de Guanajuato.
