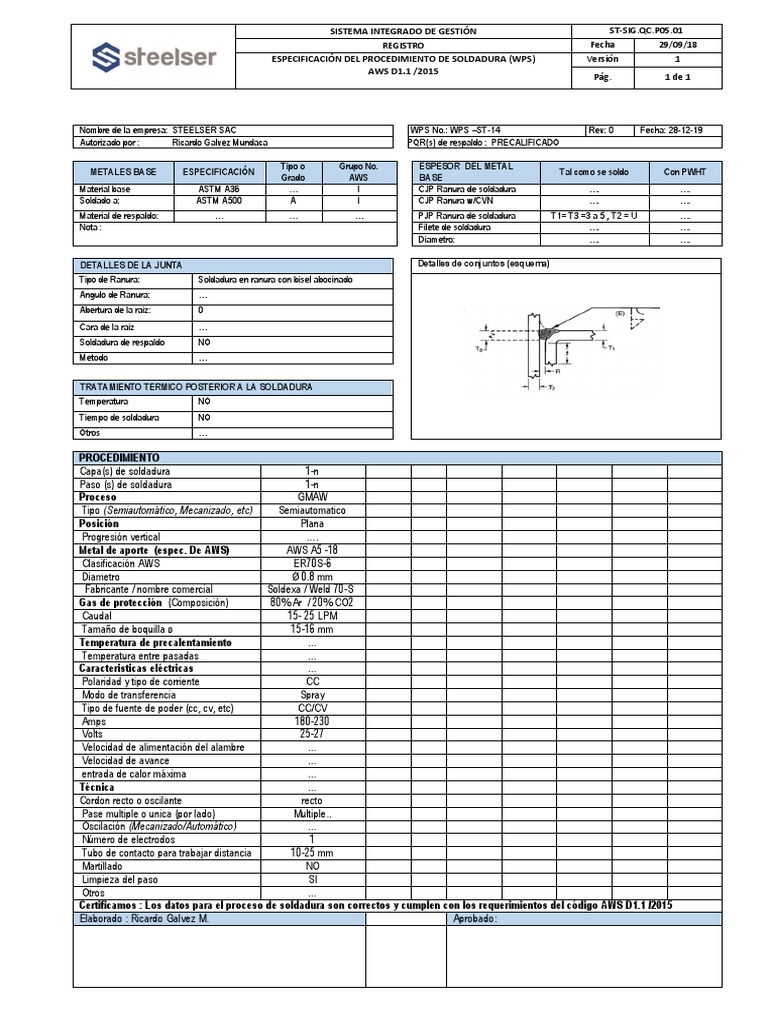

SISTEMA INTEGRADO DE GESTIÓN ST-SIG.QC.P05.

01
REGISTRO Fecha 29/09/18
ESPECIFICACIÓN DEL PROCEDIMIENTO DE SOLDADURA (WPS) Versión 1
AWS D1.1 /2015
Pág. 1 de 1

Nombre de la empresa: STEELSER SAC WPS No.: WPS –ST-14 Rev: 0 Fecha: 28-12-19
Autorizado por : Ricardo Galvez Mundaca PQR(s) de respaldo : PRECALIFICADO

Tipo o Grupo No. ESPESOR DEL METAL

METALES BASE ESPECIFICACIÓN Tal como se soldo Con PWHT
Grado AWS BASE
Material base ASTM A36 … I CJP Ranura de soldadura …. ….
Soldado a: ASTM A500 A I CJP Ranura w/CVN …. ….
Material de respaldo: … … … PJP Ranura de soldadura T1= T3 =3 a 5 , T2 = U ….
Nota : Filete de soldadura …. ….
Diametro: …. ….

DETALLES DE LA JUNTA Detalles de conjuntos (esquema)

Tipo de Ranura: Soldadura en ranura con bisel abocinado
Angulo de Ranura: …
Abertura de la raiz: 0
Cara de la raiz …
Soldadura de respaldo NO
Metodo …

TRATAMIENTO TERMICO POSTERIOR A LA SOLDADURA

Temperatura NO
Tiempo de soldadura NO
Otros …

PROCEDIMIENTO
Capa(s) de soldadura 1-n
Paso (s) de soldadura 1-n
Proceso GMAW
Tipo (Semiautomático, Mecanizado, etc) Semiautomatico
Posición Plana
Progresión vertical ….
Metal de aporte (espec. De AWS) AWS A5 -18
Clasificación AWS ER70S-6
Diametro Ǿ 0.8 mm
Fabricante / nombre comercial Soldexa / Weld 70-S
Gas de protección (Composición) 80% Ar / 20% CO2
Caudal 15- 25 LPM
Tamaño de boquilla ø 15-16 mm
Temperatura de precalentamiento …
Temperatura entre pasadas …
Caracteristicas eléctricas …
Polaridad y tipo de corriente CC
Modo de transferencia Spray
Tipo de fuente de poder (cc, cv, etc) CC/CV
Amps 180-230
Volts 25-27
Velocidad de alimentación del alambre …
Velocidad de avance …
entrada de calor máxima …
Técnica …
Cordon recto o oscilante recto
Pase multiple o unica (por lado) Multiple..
Oscilación (Mecanizado/Automático) …
Número de electrodos 1
Tubo de contacto para trabajar distancia 10-25 mm
Martillado NO
Limpieza del paso SI
Otros …
Certificamos : Los datos para el proceso de soldadura son correctos y cumplen con los requerimientos del código AWS D1.1 /2015
Elaborado : Ricardo Galvez M. Aprobado:
