PROBLEMAS

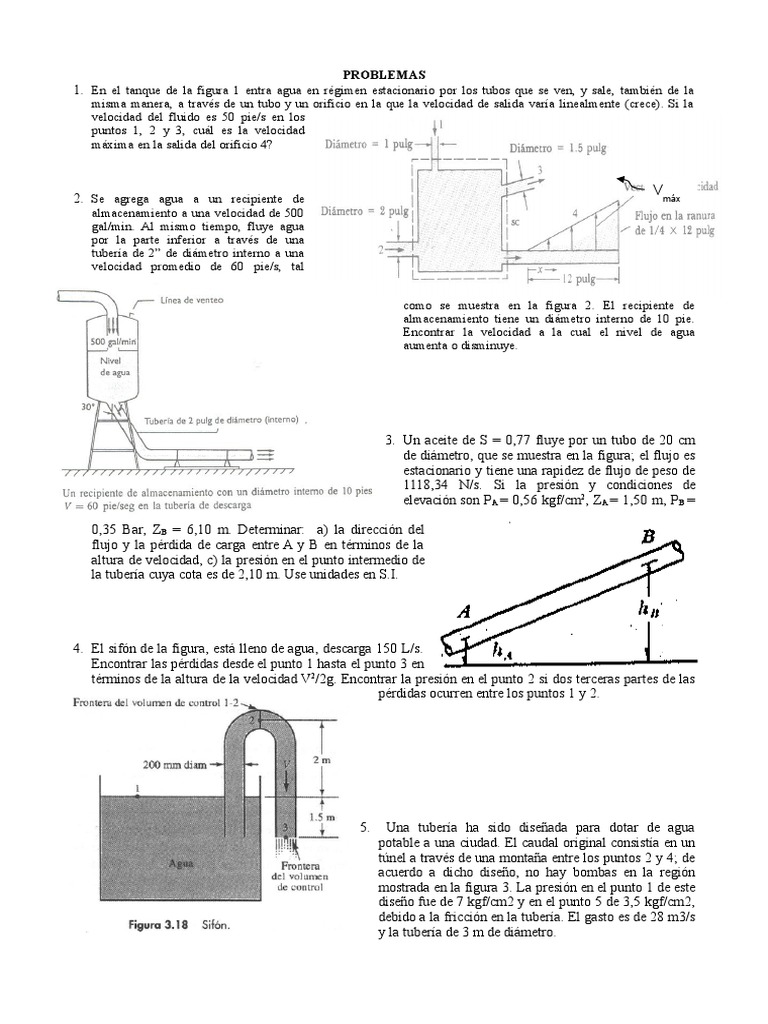

1. En el tanque de la figura 1 entra agua en régimen estacionario por los tubos que se ven, y sale, también de la
misma manera, a través de un tubo y un orificio en la que la velocidad de salida varía linealmente (crece). Si la
velocidad del fluido es 50 pie/s en los
puntos 1, 2 y 3, cuál es la velocidad
máxima en la salida del orificio 4?

Vmáx
2. Se agrega agua a un recipiente de
almacenamiento a una velocidad de 500
gal/min. Al mismo tiempo, fluye agua
por la parte inferior a través de una
tubería de 2” de diámetro interno a una
velocidad promedio de 60 pie/s, tal

como se muestra en la figura 2. El recipiente de

almacenamiento tiene un diámetro interno de 10 pie.
Encontrar la velocidad a la cual el nivel de agua
aumenta o disminuye.

3. Un aceite de S = 0,77 fluye por un tubo de 20 cm

de diámetro, que se muestra en la figura; el flujo es
estacionario y tiene una rapidez de flujo de peso de
1118,34 N/s. Si la presión y condiciones de
elevación son PA = 0,56 kgf/cm2, ZA = 1,50 m, PB =

0,35 Bar, ZB = 6,10 m. Determinar: a) la dirección del

flujo y la pérdida de carga entre A y B en términos de la
altura de velocidad, c) la presión en el punto intermedio de
la tubería cuya cota es de 2,10 m. Use unidades en S.I.

4. El sifón de la figura, está lleno de agua, descarga 150 L/s.

Encontrar las pérdidas desde el punto 1 hasta el punto 3 en
términos de la altura de la velocidad V2/2g. Encontrar la presión en el punto 2 si dos terceras partes de las
pérdidas ocurren entre los puntos 1 y 2.

5. Una tubería ha sido diseñada para dotar de agua

potable a una ciudad. El caudal original consistía en un
túnel a través de una montaña entre los puntos 2 y 4; de
acuerdo a dicho diseño, no hay bombas en la región
mostrada en la figura 3. La presión en el punto 1 de este
diseño fue de 7 kgf/cm2 y en el punto 5 de 3,5 kgf/cm2,
debido a la fricción en la tubería. El gasto es de 28 m3/s
y la tubería de 3 m de diámetro.
a) Hacer un esquema dibujando las líneas de energía y de alturas piezométricas entre los puntos 1 y 5.
b) Estudios geológicos posteriores mostraron que una falla atraviesa el túnel, por lo cual se decidió construir
la tubería por encima de la montaña, siguiendo la superficie del terreno (suponer que la montaña es de 1200
m de altura y que se puede representar por un triángulo isósceles). Explicar porque es necesaria una
estación de bombeo para esta segunda alternativa y calcular la potencia que las bombas transmitirán al
agua para el gasto señalado ( Q = 28 m3/s). La presión manométrica de la tubería en la cima de la montaña
(punto 3) no debe quedar debajo de la atmosférica. Dibujar las líneas de energía total (L.E.) entre los
puntos 1 y 5 para las dos alternativas, suponiendo que la presión en el punto 1 es de 7kgf/cm2.

6. E
n

la instalación mostrada en la figura, la pérdida de carga de A a B y desde C a D es de una altura de

velocidad y desde B a C es de dos alturas de velocidad, siendo el díámetro constante de la tubería de
15 cm. a) Determine la presión en los puntos B y C. b) Dibuje la L.A.P. y a que conclusión lo lleva el
gráfico con respecto a las alturas de presión
7. ¿Cuál es la potencia transmitida al fluido (requerida) para
que 30 pie3/s de agua fluyan en la bomba de la figura? El
diámetro de salida de la boquilla es 10 in. Si la eficiencia
del motor es 90%, eficiencia de la bomba es 80%,
determine la potencia puesta en la bomba. Además halle la
presión en B. Las pérdidas de carga son:
2
V20 V2
h fAB  4 h f B C  0,05 10
2g 2g

8. Una compuerta, de peso despreciable tiene la

forma de un cuadrante de cilindro y está articulada
a lo largo de su borde, como se indica en la figura.
Si la presión en A es 17,2 kPa, calcular: a) la altura
h en el manómetro, b) la fuerza F necesaria para
mantenerla cerrada.

9. En la tubería mostrada se tiene un flujo de agua de 58,86 kN/min cuando la carga es H = 10m.
a. Calcular las pérdidas, a través del sistema como función de la altura de velocidad K V 2 /2g
b. Suponiendo que en el extremo
de la tubería se coloca una
boquilla que reduce el diámetro
a 0,05 m, clacular el gasto y la
presión en la sección justo antes
de la boquilla; para ello
considere que las pérdidas en la
tubería son K V21 /2g + K V 22 /2g
y que H = 7 m. En este caso V1
y V2 son las velocidades del
agua en la tubería y boquilla
respectivamente.
c. Calcule la potencia del sistema.
d. Dibuje las L.A.P. y L.E.
e. Localice y calcule el punto de
presión máxima del sistema
10. Una tubería ABCD de diámetro constante, se compone de tres tramos rectos que miden
respectivamente AB = 61.57 m; BC = 243.84 m y CD = 28.04 m. Las cotas geométricas de los
extremos de cada tramo son: ZA = 238,45 m; ZB = 232,87 m; ZC = 189,25 m; ZD = 187,39 m. Un
manómetro colocado en A indica una presión de 1,2 kgf/cm2 y otra medición en D indica una presión
de 6,75 kgf/cm2. Determine a) la dirección del flujo en la tubería, b) la presión del agua en el punto E
situado en la cota ZE = 213,36 m.
La pendiente hidráulica m = pérdida de carga total (hf) / longitud total (L); la pérdida de carga en
cada tramo viene dada por hf tramo = m (longitud del tramo). Muestre un gráfico de la tubería y dibuje
L.A.P y L.E.
