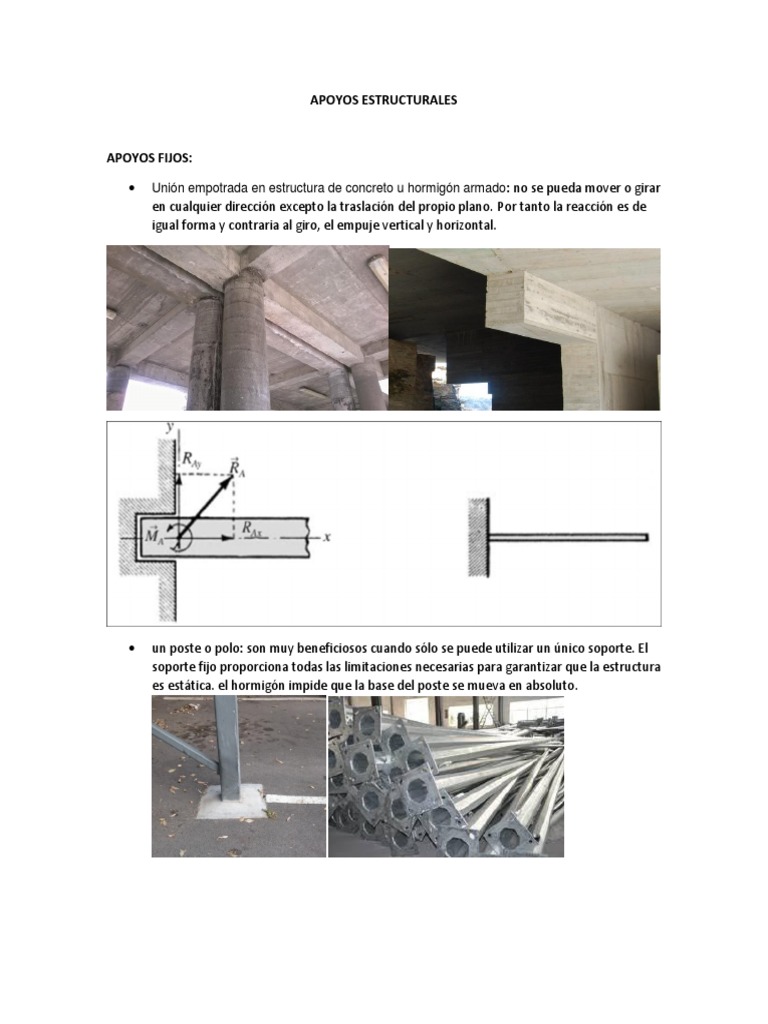

APOYOS ESTRUCTURALES

APOYOS FIJOS:

 Unión empotrada en estructura de concreto u hormigón armado: no se pueda mover o girar


en cualquier dirección excepto la traslación del propio plano. Por tanto la reacción es de
igual forma y contraria al giro, el empuje vertical y horizontal.

 un poste o polo: son muy beneficiosos cuando sólo se puede utilizar un único soporte. El
soporte fijo proporciona todas las limitaciones necesarias para garantizar que la estructura
es estática. el hormigón impide que la base del poste se mueva en absoluto.
APOYOS MÓVILES

 Apoyo de las vigas de un viaducto: pueden resistir una fuerza vertical pero no una fuerza
horizontal. Un soporte de rodillo o la conexión es libre de moverse horizontalmente como
no hay nada que restringir. Es un procedimiento de sustitución de los apoyos elásticos de
viaductos, y al apoyo sustitutorio, soliendo situarse los apoyos de dichas construcciones
sobre los dinteles y debajo de las vigas que soportan los tableros para permitir ciertos
movimientos horizontales de esto.

 Placas de Apoyo Elastoméricas y Deslizantes: para tener en cuenta el desplazamiento


vertical y la expansión de los cambios de temperatura. Esto es necesario para evitar la
expansión causando daños a un soporte fijado. Los elementos de apoyo para puentes son
los medios de transferencia de las cargas de compresión hacia las cepas o estribos, a la vez
absorben las imperfecciones que puede presentar el hormigón.Apoyos fabricados con
capas de elastómero unido con placas de acero con un proceso de vulcanizado que lo
convierten en el elemento perfecto para absorber las distintas cargas, desplazamientos y
giros menores de la estructura.
APOYOS MIXTOS

 APOYOS TIPO CAZOLETA (POT): permite desplazamiento y rotación en todos los ejes. los
apoyos tipo POT son apoyos estructurales que soportan cargas verticales y horizontales a
la vez que permiten pequeñas rotaciones con referencia a cualquier eje horizontal, y
tienen, además, un amplio rango de aplicaciones. son comúnmente utilizados en
aplicaciones de ingeniería estructural, marina y civil, y particularmente en puentes.

 Los apoyos curvos esféricos y cilíndricos: permiten rotaciones multiaxiales o axiales


respectivamente. poseen teóricamente un punto o a línea de contacto respectivamente,
esto lleva a suponer un esfuerzo infinito en los apoyos.

NATALIA SÁNCHEZ VARGAS- TERCER SEMESTRE ARQUITECTURA
