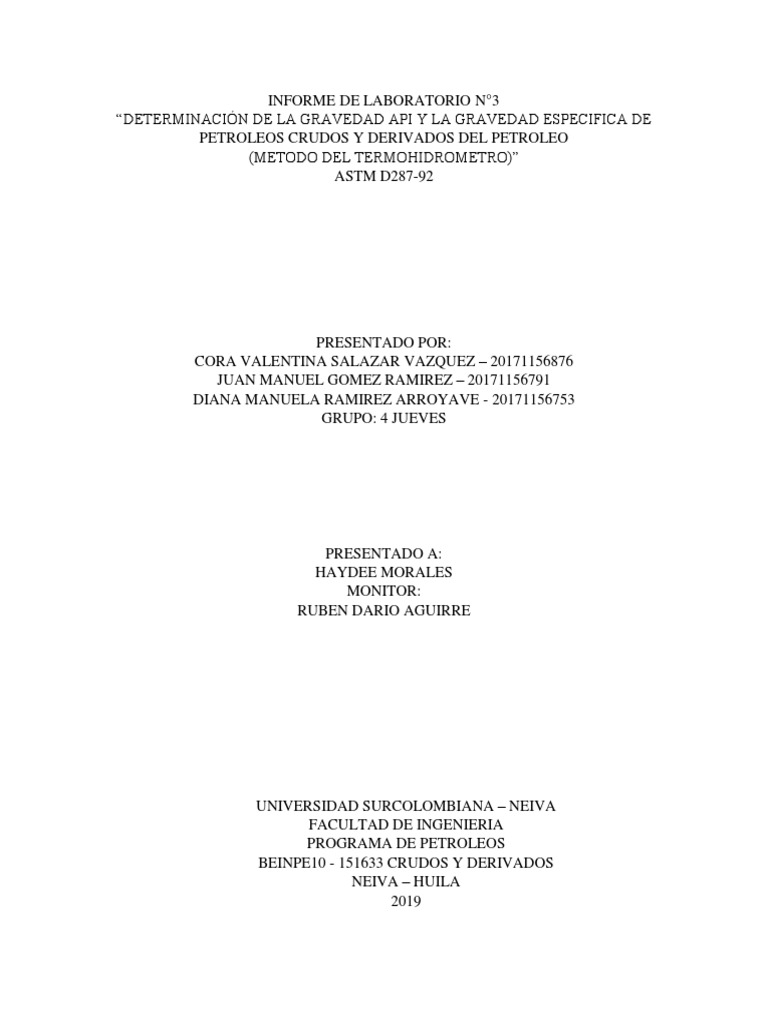

INFORME DE LABORATORIO N°3

“DETERMINACIÓN DE LA GRAVEDAD API Y LA GRAVEDAD ESPECIFICA DE

PETROLEOS CRUDOS Y DERIVADOS DEL PETROLEO
(METODO DEL TERMOHIDROMETRO)”
ASTM D287-92

PRESENTADO POR:
CORA VALENTINA SALAZAR VAZQUEZ – 20171156876
JUAN MANUEL GOMEZ RAMIREZ – 20171156791
DIANA MANUELA RAMIREZ ARROYAVE - 20171156753
GRUPO: 4 JUEVES

PRESENTADO A:
HAYDEE MORALES
MONITOR:
RUBEN DARIO AGUIRRE

UNIVERSIDAD SURCOLOMBIANA – NEIVA

FACULTAD DE INGENIERIA
PROGRAMA DE PETROLEOS
BEINPE10 - 151633 CRUDOS Y DERIVADOS
NEIVA – HUILA
2019
 OBJETIVOS
OBJETIVO GENERAL

Determinación de parámetros como la gravedad API por medio del termohidrometro;

densidad por medio del picnómetro y gravedad especifica por medio del gravímetro
a una muestra de crudo, aceite lubricante y gasolina.

OBJETIVOS ESPECIFICOS
 Aprender el manejo de tablas para hacer correcciones de la gravedad API a
condiciones de 60ºF.
 Observar la variación de la °API de cada una de las muestras con los tres distintos
métodos de medición.
 Hacer el cálculo de la gravedad API por medio de métodos indirectos como el
gravímetro y el hidrómetro y comparar el valor con métodos directos como el
termohidrometro.
 MARCO TEORICO
La gravedad específica o densidad relativa es la relación de la densidad de una sustancia y la densidad
del agua a la misma temperatura. (Escuelapedia.com).

La gravedad API, °API, es una escala de gravedad específica desarrollada por el Instituto
Estadounidense del Petróleo (American Petroleum Institute, API) para medir la densidad relativa de
diversos líquidos de petróleo, expresada en grados. La gravedad API está graduada en grados en un
instrumento de hidrómetro y fue diseñada de manera tal que la mayoría de los valores quedaran entre
10° y 70° de gravedad API. La fórmula arbitraria utilizada para obtener este efecto es: Gravedad API
= (141,5/GE a 60 °F) - 131,5; donde GE es la gravedad específica del fluido. (SCHLUMBERGER,
s.f.).

Como esta gravedad específica desarrollada busca definir cuan pesado es un crudo o derivado del
petróleo, en este caso, esta será la manera en la que se reconocerá en qué rango de densidad se
encuentra el crudo o derivado del petróleo:

Tabla 1. Steemit. Gravedad API, 2017.

Las mediciones que se tomarán en este laboratorio serán las de Masa, Gravedad Específica (Ge) y
Gravedad API (°API), con los respectivos implementos: Picnómetro, Gravímetro e Hidrómetro
respectivamente, esto para diferentes sustancias (aceite lubricante, gasolina y crudo).
El picnómetro sirve para medir la densidad de un líquido o un sólido; el Gravímetro, para determinar
el valor de la gravedad terrestre; y el Hidrómetro sirve para medir el caudal, la velocidad, la fuerza y
otras características de los líquidos.

En la industria petrolera esta °API y Ge están dadas a unas condiciones estándar a 60°F y su utilidad
en este campo radica en el control de las operaciones de refinería. (Determinación de la gravedad API
y la Gravedad Específica del petróleos crudos y derivados del petróleo (Método del
Termohidrómetro)).
DIAGRAMA DE FLUJO
 MUESTRA DE CALCULOS

Método con el picnómetro:

Peso del crudo:

Wcs = 74,38 g - 27,51 g= 47,87 g
Peso del agua:
WH2O = 79,25 g – 27,51 g=51,74g
Densidad del crudo:
47,87 g / 50 ml = 0,9574 g/ml
Densidad del agua:
51,74 g / 50 ml = 1,0348 g/ml
Gravedad especifica del agua a 29 °C (84 °F):
Gecs = 0,9574 g/ml /1,0348 g/ml = 0,9252
Se supone que utilizamos un crudo seco, entonces se hace la corrección por la
diferencia de temperatura:
Ge84°F = 0,9252 Tx = 84 °F
Ge84°F = Ge*-α*(Tx-T)/1.8
Ge60°F Ge84°F
0.85 0,8392
0,9346 0,9252
0,95 0.9408

Ahora con Ge a 60 °F:

API=141,5/0,9346-131,5 = 19,90

Método con el gravímetro:

Ge84°F = 0.925
Ge60°F Ge84°F
0.85 0,8392
0,9344 0,925
0,95 0.9408
Ahora con Ge a 60 °F:
API=141,5/0,9344-131,5 = 19,93

Método con el hidrómetro:

API84°F = 21.3 Tx= 84°F
Mediante las tablas 5a grandes:
API (TEMPERATURA DE
API
OBSERVACIÓN)
21 19.6
21.3 19.9
21.5 20.1

API= 19.9

TABLA DE RESULTADOS

SUSTANCIA TEMPERATURA TEMPERATURA

ANTES (°C) DESPUES (°C)
ACEITE 31 31
CRUDO 29 29
GASOLINA 29 29
Figura1. Temperaturas antes y después de hacer las pruebas.

HIDRÓMETRO GRAVIMETRO PICNÓMETRO

SUSTANCIA
(API) (Ge) (g)
ACEITE 30 0.874 71.84
GASOLINA 33 0.851 70.62
CRUDO 21.3 0.925 74.38
AGUA -- -- 79.25
VACIO -- -- 27.51
Figura 2. Resultados alcanzados con las sustancias y diferentes instrumetos y/o
métodos a 84°F.
 ANÁLISIS DE RESULTADOS

Los resultados que obtuvimos con respecto a los cálculos realizados tuvieron una
pequeña diferencia, pues se calcularon las densidades de cada sustancia con el
picnómetro y luego se procedió a calcular manualmente la Gravedad API y la
Gravedad Específica, donde podíamos tener un resultado aproximado
correspondiente al de los instrumentos a utilizar para las mediciones de las anteriores
gravedades mencionadas. Con ello, agilizamos el procedimiento y aprendimos a
hallar estas gravedades a partir de la masa que arrojaba la báscula con el picnómetro.
Como fue mencionado anteriormente, las diferencias entre los resultados que fueron
calculados y los que fueron hallados con el gravímetro e hidrómetro no fueron tan
grandes. Para ya hacer aplicación de la teoría en este procedimiento tenemos que,
según los datos reportados en la prueba, según su °API:

1. El aceite lubricante es liviano o ligero.

2. La gasolina es superliviana.
3. El crudo (Tello) es pesado.
 CUESTIONARIO

1. ¿Cuál es la repetibilidad y reproducibilidad en esta determinación?

R:// Repetibilidad: para la determinación de la gravedad API la diferencia en los resultados
obtenidos en pruebas sucesivas por el mismo operador en condiciones idénticas, en el
normal y correcto desarrollo de la prueba, no debe exceder 0.2ºAPI, en una de cada veinte
lecturas realizadas.
Reproducibilidad: la diferencia entre dos resultados independientes, obtenidos por
diferentes operarios bajo distintas condiciones de laboratorio, no debe sobrepasar los
0.5ºAPI, en una de cada veinte lecturas realizadas.

2. Qué se entiende por gravedad especifica 60/60 y 100/60?

R:// La gravedad específica 60/60 se entiende que la sustancia analizada está a 60ºF y la
sustancia de referencia (agua) está a 60ºF. La gravedad específica 100/60 se entiende que
la sustancia analizada está a 100ºF y la sustancia de referencia está a 60ºF por lo tanto, se
debe realizar la corrección mediante las tablas en el segundo caso.

3. ¿Qué efectos tienen las burbujas de aire que se mezclan con el liquido al llenar
la probeta para determinar la gravedad API?
R:// Al tener burbujas en la muestra se tendrá un aumento en el volumen de la sustancia,
por lo tanto, en el termohidrómetro se leerá una °API mayor a la que se deberá obtener
realmente.

4. ¿Cómo varía la gravedad especifica con la temperatura y el peso molecular?

R:// La gravedad específica es inversamente proporcional a la temperatura, es decir, al
aumentar la temperatura disminuye la gravedad específica y viceversa, por el contrario, la
gravedad específica tiene un comportamiento directamente proporcional con el peso
molecular ya que a medida que aumenta el número de átomos en la molécula aumenta la
densidad y por ello aumenta también la gravedad específica.

5. Explique cómo se calcula la °API seca de un crudo, la Ge de una mezcla de agua

y crudo se conocen las fracciones de ambos y la gravedad seca del crudo
R:// Como tenemos la gravedad específica de la mezcla (agua + crudo) y las fracciones
volumétricas de ambos, aplicamos la siguiente ecuación:

𝐺𝑒𝑚𝑒𝑧𝑐𝑙𝑎 = ∑ 𝐺𝑒𝑖 𝑣𝑖
 𝐺𝑒𝑚𝑒𝑧𝑐𝑙𝑎 = 𝑣𝑐𝑟𝑢𝑑𝑜 ∗ 𝐺𝑒𝑐𝑟𝑢𝑑𝑜 + 𝑣𝑎𝑔𝑢𝑎 ∗ 𝐺𝑒𝑎𝑔𝑢𝑎

En la ecuación anterior despejamos la Ge del crudo seco:

𝐺𝑒𝑚𝑒𝑧𝑐𝑙𝑎 − 𝑣𝑎𝑔𝑢𝑎 ∗ 𝐺𝑒𝑎𝑔𝑢𝑎
𝐺𝑒𝑐𝑟𝑢𝑑𝑜 =
𝑣𝑐𝑟𝑢𝑑𝑜

Si la Ge se tomó a una temperatura diferente a la de estándar (60ºF) se deben utilizar los

coeficientes de expansión gravimétrica y luego determinar la °API, de lo contrario se aplica
directamente la siguiente ecuación para calcular la gravedad API a una temperatura de 60ºF.
141.5
°𝐴𝑃𝐼 = − 131.5
𝐺𝑒𝑐𝑟𝑢𝑑𝑜
Si se desea la °API a una temperatura diferente de 60ºF se utilizan las tablas para calcularla
a la temperatura deseada.

6. Si tenemos un crudo A de Ge de 0.874 a una temperatura de 85°F, un crudo B

de Ge de 0.921 a una T= 83°F y un crudo C de Ge de 0.913 a una T= 90°F.
Determinar:
a) La Ge de la mezcla y la °API de la mezcla a condiciones estándar.
b) Cuanto crudo de A y B se necesitan para obtener 50000 bbl de crudo con Ge
de 0.84 a partir de 12000 bbl de un crudo C.
R://
CAMPO 𝐓(℉) GeTx
A 85 0.874
B 83 0.921
C 90 0.813

Para campo A:
GeT α x 10-5
0.85 68
0.95 66

𝛼
𝐺𝑒𝑡𝑥 = 𝐺𝑒𝑇 − (𝑇𝑥 − 𝑇)
1.8
68 × 10−5
𝐺𝑒𝑇𝑥 = 0.85 − (85 − 60) = 0.841
1.8
 66 × 10−5
𝐺𝑒𝑇𝑥 = 0.95 − (85 − 60) = 0.941
1.8
Con los anteriores datos se interpola para la calcular la gravedad específica a 60ºF
GeTx GeT
𝟎. 𝟖𝟒𝟏 0.85
0.874 0.883
𝟎. 𝟗𝟒𝟏 0.95

Para campo B:
GeT α x 10-5
0.85 68
0.95 66

𝛼
𝐺𝑒𝑇𝑥 = 𝐺𝑒𝑇 − (𝑇𝑥 − 𝑇)
1.8
68 × 10−5
𝐺𝑒𝑇𝑥 = 0.85 − (83 − 60) = 0.841
1.8
66 × 10−5
𝐺𝑒𝑇𝑥 = 0.95 − (83 − 60) = 0.942
1.8

Con los anteriores datos se interpola para la calcular la gravedad específica a 60ºF
GeTx GeT
𝟎. 𝟖𝟒𝟏 0.85
0.921 0.929
𝟎. 𝟗𝟒𝟐 0.95

Para campo C:
GeT α x 10-5
0.78 75
0.85 68
𝛼
𝐺𝑒𝑇𝑥 = 𝐺𝑒𝑇 − (𝑇𝑥 − 𝑇)
1.8
75 × 10−5
𝐺𝑒𝑇𝑥 = 0.78 − (90 − 60) = 0.768
1.8
68 × 10−5
𝐺𝑒𝑇𝑥 = 0.85 − (90 − 60) = 0.839
1.8
Con los anteriores datos se interpola para la calcular la gravedad específica a 60ºF

Getx GeT
𝟎. 𝟕𝟔𝟖 0.78
0.813 0.824
𝟎. 𝟖𝟑𝟗 0.85

Ahora se calcula la gravedad API de cada crudo a 60ºF

141.5
°𝐴𝑃𝐼 𝐴 = − 131.5 = 28.75
0.883
141.5
°𝐴𝑃𝐼 𝐵 = − 131.5 = 20.81
0.929
141.5
°𝐴𝑃𝐼 𝐶 = − 131.5 = 40.22
0.824
Con la gravedad API de cada crudo y su respectiva temperatura se calcula el factor
volumétrico utilizando las tablas. Pero no nos dan en el ejercicio volúmenes entonces se van
a suponer los siguientes volúmenes
CAMPO VOLUMEN Tx crudo seco
A 8500
B 10000
C 15000

𝐹𝑉𝐴 (28.75°𝐴𝑃𝐼, 85℉) = 0.989525

𝐹𝑉𝐵 (20.81°𝐴𝑃𝐼, 83℉) = 0.990919
𝐹𝑉𝐴 (40.22°𝐴𝑃𝐼, 90℉) = 0.985778
Con el anterior valor se calculan los volúmenes de cada crudo a 60ºF
𝑉𝑇𝐴 = (0.989525)(8500) = 8411 𝑏𝑏𝑠
𝑉𝑇𝐵 = (0.990919)(10000) = 9909.2𝑏𝑏𝑠
𝑉𝑇𝐶 = (0.985778)(15000) = 14786.7 𝑏𝑏𝑠
𝑉𝑇𝑜𝑡𝑎𝑙 = 8411 + 9909.2 + 14786.7 = 33106.9 𝑏𝑏𝑠
Se calculan las fracciones volumétricas de cada crudo
 8411 𝑏𝑏𝑠
𝑋𝐴 = = 0.254
33106.9 𝑏𝑏𝑠
9909.2𝑏𝑏𝑠
𝑋𝐵 = = 0.299
33106.9 𝑏𝑏𝑠
14786.7 𝑏𝑏𝑠
𝑋𝐶 = = 0.447
3306.9 𝑏𝑏𝑠
Por último, se calcula la gravedad específica de la mezcla y la gravedad API de la mezcla

𝐺𝑒𝑇 = ∑(𝑋𝑖 ∗ 𝐺𝑒𝑖)𝑇

𝐺𝑒𝑇𝑚𝑒𝑧𝑐𝑙𝑎 = (0.254 ∙ 0.883) + (0.299 ∙ 0.929) + (0.447 ∙ 0.824)

𝐆𝐞𝐓𝐦𝐞𝐳𝐜𝐥𝐚 = 𝟎. 𝟖𝟕𝟎
𝟏𝟒𝟏. 𝟓
°𝐀𝐏𝐈 𝐓𝐦𝐞𝐳𝐜𝐥𝐚 = − 𝟏𝟑𝟏. 𝟓 = 𝟑𝟏. 𝟏𝟒
𝟎. 𝟖𝟕𝟎

Cuanto crudo de A y B se necesita para obtener 500000 barriles de un crudo con una
gravedad especifica de 0.84 a partir de 12000 barriles de un crudo C.

Primero se debe plantear dos ecuaciones para hallar las incógnitas que son el volumen A y el
volumen B
𝑉𝐴 + 𝑉𝐵 + 𝑉𝐶 = 500000
𝑉𝐴 + 𝑉𝐵 + 12000 = 500000
𝑉𝐴 + 𝑉𝐵 = 500000 − 12000
𝑉𝐴 + 𝑉𝐵 = 488000 → 𝑒𝑐𝑢𝑎𝑐𝑖ó𝑛 (1)
Ahora planteamos
𝑉𝐴 𝑉𝐵 𝑉𝐶
0.84 = ( ∙ 0.830) + ( ∙ 0.969) + ( ∙ 0.733)
500000 500000 500000
𝑉𝐴 𝑉𝐵 12000
0.84 = ( ∙ 0.830) + ( ∙ 0.969) + ( ∙ 0.733) → 𝑒𝑐𝑢𝑎𝑐𝑖ó𝑛 (2)
500000 500000 500000
Resolviendo el sistema de ecuaciones de 2x2 se obtienen los valores de los volúmenes de
crudo A y B
𝐕𝐀 = 𝟒𝟒𝟑𝟔𝟓𝟒. 𝟔𝟖 𝐛𝐛𝐬
𝐕𝐀 = 𝟒𝟒𝟑𝟒𝟓. 𝟑𝟐 𝐛𝐛𝐬
 CONCLUSIÓN

 Se logró determinar la Gravedad API y Gravedad Específica de cada una de

las sustancias utilizadas (gasolina, aceite lubricante y crudo) por medio de
cálculos y por medio de los métodos de termohidrómetro y gravimetría.
 La clasificación de los crudos o derivados del petróleo indican la calidad y
contenido de compuestos livianos encontrados en los hidrocarburos.
 Como nuestro crudo resultó ser pesado, quiere decir que para su manejo
deberá usarse alguna clase de aditivo para que este no genere conflicto a la
hora de realizar su proceso de refinación o cualquier otro proceso involucrado
con la industria del petróleo
 BIBLIOGRAFÍA
 ASTM, Standards Petroleum Products and Lubricants (ASTM D287-92).
 Determinación de la gravedad API y la Gravedad Específica del petróleos crudos y
derivados del petróleo (Método del Termohidrómetro), Guía de Laboratorio. (s.f.).

 SCHLUMBERGER. (s.f.). Oilfield Glossary. Obtenido de

https://www.glossary.oilfield.slb.com/es
