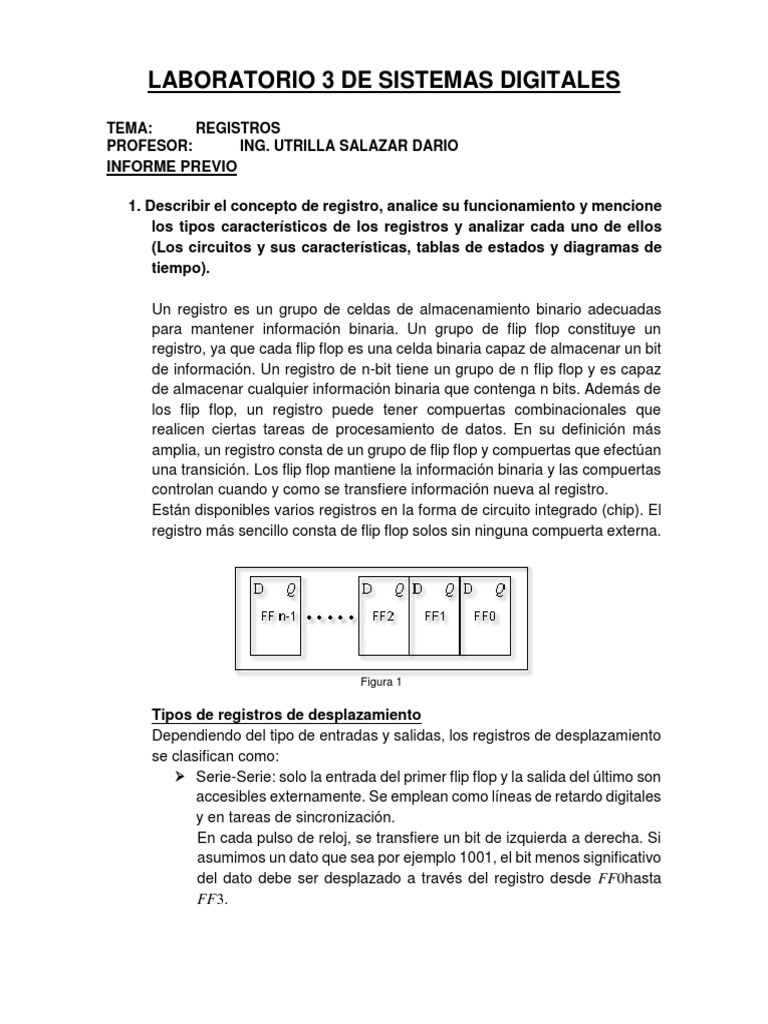

LABORATORIO 3 DE SISTEMAS DIGITALES

TEMA: REGISTROS
PROFESOR: ING. UTRILLA SALAZAR DARIO
INFORME PREVIO

1. Describir el concepto de registro, analice su funcionamiento y mencione


los tipos característicos de los registros y analizar cada uno de ellos
(Los circuitos y sus características, tablas de estados y diagramas de
tiempo).

Un registro es un grupo de celdas de almacenamiento binario adecuadas


para mantener información binaria. Un grupo de flip flop constituye un
registro, ya que cada flip flop es una celda binaria capaz de almacenar un bit
de información. Un registro de n-bit tiene un grupo de n flip flop y es capaz
de almacenar cualquier información binaria que contenga n bits. Además de
los flip flop, un registro puede tener compuertas combinacionales que
realicen ciertas tareas de procesamiento de datos. En su definición más
amplia, un registro consta de un grupo de flip flop y compuertas que efectúan
una transición. Los flip flop mantiene la información binaria y las compuertas
controlan cuando y como se transfiere información nueva al registro.
Están disponibles varios registros en la forma de circuito integrado (chip). El
registro más sencillo consta de flip flop solos sin ninguna compuerta externa.

Figura 1

Tipos de registros de desplazamiento


Dependiendo del tipo de entradas y salidas, los registros de desplazamiento
se clasifican como:
 Serie-Serie: solo la entrada del primer flip flop y la salida del último son
accesibles externamente. Se emplean como líneas de retardo digitales
y en tareas de sincronización.
En cada pulso de reloj, se transfiere un bit de izquierda a derecha. Si
asumimos un dato que sea por ejemplo 1001, el bit menos significativo
del dato debe ser desplazado a través del registro desde FF0hasta
FF3.
UNIVERSIDAD NACIONAL DEL CALLAO

Figura 2

 Paralelo-Serie: son accesibles las entradas de todos los flip flops, pero
solo la salida del último. Normalmente también existe una entrada
serie que solo altera el contenido del primer flip flop, pudiendo
funcionar como los del grupo anterior.
D D D y D3, 2, 1 0 son las entradas en paralelo, donde D3 es el bit más
significativo y D0 el menos significativo. Para escribir los datos, la línea
de control WRITE/SHIFT se coloca en bajo (0 voltios) y la DATA se
introduce con un pulso de reloj. La DATA se desplaza cuando la línea
de control se coloca en alto (5 voltios). El registro realiza un
desplazamiento hacia la derecha cuando se aplica el pulso de reloj.

Figura 3

 Serie-Paralelo: son accesibles las salidas de todos los flip flops, pero
la entrada del primero. Este tipo y el anterior se emplean para convertir
datos serie en paralelo y viceversa.
En la figura 4 se puede ver que el número 1001 es desplazado hacia
las salidas “Q” del registro.
UNIVERSIDAD NACIONAL DEL CALLAO

Figura 4

 Paralelo-Paralelo: tanto las entradas como las salidas son accesibles.


Se usan para cálculos aritméticos.
Las entradas paralelas se indican como “D” ( D D D y D3, 2, 10 ) y las
salidas paralelas como “Q” (Q3, Q2, Q1 y Q0). Una vez que se aplica el
pulso de reloj, toda la data aplicada en las entradas “D”, aparece
simultáneamente en la correspondiente salida “Q”.

Figura 5

2. Describir las características específicas de los registros: de


desplazamiento, almacenamiento, universal, direccionable y sus
aplicaciones.

 Registro de desplazamiento: es un circuito digital secuencial


consistente en una serie de biestables, generalmente de tipo “D”,
conectados en cascada que bascula de forma sincrónica con la misma
señal del reloj. Según las conexiones entre los biestables, se tiene un
desplazamiento a la izquierda de un conjunto de bits, multiplicado por
2, mientras que uno a la derecha divide entre 2. Existen registros de
desplazamiento bidireccionales, que pueden funcionar en ambos
sentidos. Los registros universales, además de bidireccionales
permiten la carga en paralelo.
UNIVERSIDAD NACIONAL DEL CALLAO

Aplicaciones
Además de la conversión serie-paralelo y paralelo-serie, los registros
de desplazamiento tienen otras aplicaciones típicas:
• Generador pseudoaleatorio: se construye con un registro de
desplazamiento, realimentando a la entrada una combinación
de varias salidas, normalmente un OR exclusivo entre ellas.
• Multiplicador serie: se realiza la multiplicación mediante sumas
y desplazamientos. Un ejemplo es el 74LS384.
• Registro de aproximaciones sucesivas: se usa en conversores
A/D. Se van calculando los bits sucesivamente, empezando por
el más significativo. Mediante un conversor se compara la
entrada analógica con los resultados parciales, generando el
siguiente bit.
• Retardo: se pueden utilizar para retardar un bit, un numero
entero de ciclos de reloj (consiste simplemente en un conjunto
de biestables en cascada, tantos como ciclos de reloj que
deseemos retardar los bits).

 Registro universal: se trata de un circuito integrado que dispone de un


registro de desplazamiento, que permite carga serie, carga paralela,
desplazamiento a izquierda y a derecha, mediante el uso de unas
señales de control. Para seleccionar el modo de funcionamiento,
dispone de dos líneas de control que van conectadas a un multiplexor,
estas líneas de control seleccionan la forma de conectar los biestables
y así funcionar de una forma u otra. La siguiente figura muestra el
bloque funcional de un registro universal de 3 bits.

Figura 6
UNIVERSIDAD NACIONAL DEL CALLAO

Aplicaciones
Se utilizan donde se necesiten un almacenamiento temporal de
información, por ejemplo, conectados a las salidas de circuitos
combinacionales aritméticos para recoger el resultado de una
operación, para almacenar operaciones intermedias o proporcionar
información estable a un sistema de representación por display. Los
distintos registros comparten líneas comunes llamadas buses tanto
para recoger la información del bus como para volcar la información al
bus, pero no todos los registros a la vez, sino uno y después otro.
Mientras un registro vuelca su información al bus, otros registros
conectados al mismo bus permanecen en estado de alta impedancia.
También se suele utilizar para almacenar datos y direcciones en las
operaciones de escritura y lectura de las memorias por parte de los
microprocesadores.

 Registros de corrimiento bidireccionales: este tipo de registro tiene la


opción de elegir la dirección en que se transmiten los datos. Estos
registros tienen una señal de control que permite seleccionar e sentido
de desplazamiento de los datos. En la figura se observa el circuito
lógico de un registro bidireccional de 4 bits.

Figura 7

Para propósitos de entender el funcionamiento de este registro se ha


dispuesto de forma vertical, para mostrar cómo se desplazan los daos.
Cuando la entrada ABA ARR/ ' se encuentra en 1 lógico, los datos se
desplazan hacia abajo y cuando esta es 0 lógico los datos se
desplazan hacia arriba.
UNIVERSIDAD NACIONAL DEL CALLAO

Cuando la señal de control ABA ARR/ 'es 1, las compuertas marcadas


con A se activan, permitiendo que el dato de cualquier flip flop pase al
flip flop inferior inmediatamente después de que ocurra una transición
positiva en la señal de reloj, de esta forma la información se desplaza
por las línea marcadas en azul que se observan en la figura.
Cuando la señal de control ABA ARR/ 'es 0, las compuertas marcadas
con B se activan y el dato de cualquier flip flop se pasa al flip flop
superior inmediatamente. Las líneas marcadas en rojo en la figura
indican el canal de transmisión de los datos de un flip flop a otro para
esta condición. Note que la compuertas marcadas como A y B se
activan de forma complementaria, es decir, mientras se activan
aquellas marcadas como A, las marcadas como B se encuentran
inactivas y viceversa.

Figura 8

3. De los manuales técnicos obtener los IC TTL y CMOS que cumplen con
las funciones de registros: de desplazamiento, almacenamiento,
universal, direccionable, analice brevemente su tabla de verdad,
diagrama de tiempo y funcionamiento.

 Registros de almacenamiento con biestables por latch (7475 y 7477)


UNIVERSIDAD NACIONAL DEL CALLAO

 Registro entrada serie/salida paralelo (74164 CMOS): es un registro


de desplazamiento de 8 bits entrada serie salida paralelo. Este CI
viene encapsulado en forma de DIP de 14 patillas, opera con una
fuente de alimentación de 5V DCy opera disparado con flanco y solo
permite la entrada de datos serie.

Figura 9

 Registro entrada paralelo/ salida serie (7494)

Figura 10
UNIVERSIDAD NACIONAL DEL CALLAO

 Registro universal (7495)

Figura 11

 Registro universal (74194)

Figura 12
UNIVERSIDAD NACIONAL DEL CALLAO

4. ¿Cuál es la diferencia entre un registro de desplazamiento y un registro


de almacenamiento; así como la diferencia entre un registro universal y
un registro direccionable? Muestre circuitos prácticos para explicarlos.

La diferencia entre un registro de almacenamiento y desplazamiento radica


en la conexión de las entradas y salidas y de los flip flops que los componen.
En el registro de almacenamiento las entradas y salidas asíncronas son
independientes para cada flip flop mientras que en el de desplazamiento
están conectadas entre sí en serie o cascada.

Fig.13 Registro de desplazamiento

Fig.14 Registro de almacenamiento

La diferencia entre un registro universal y un registro direccional es que el


primero se puede modificar para que se funcione como cualquier tipo de
registro de desplazamiento, como carga paralela o como memoria y el
segundo solo sirve para modificar el desplazamiento de los datos.
UNIVERSIDAD NACIONAL DEL CALLAO

5. Analice el funcionamiento de los IC’s: 74LS75, 7491, 74164, 74LS165,


74194, 74273, 74373, 74374, 74377; investigar sus características,
especificaciones técnicas. Analice circuitos prácticos con registros.

 74LS75: es un circuito integrado compuesto por 4 latch tipo D, su


funcionamiento es el de un registro de 4 bits del tipo asíncrono pues
se activa con un enable y muestra los datos de entrada y salida. Existe
otro circuito integrado CMOS 4042 que tiene igualmente cuatro
cerrojos tipo D.

Fig.15 IC 74LS75

 7491: es un circuito integrado que funciona como registro de


desplazamiento de 8 bits. Cuenta con 14 pines, siendo del tipo SISO.
Se halla en la gama de los TTL y se compone por 8 flip flops del tipo
SR.

Fig.16 IC 7491

 74164: es un circuito integrado cuyo funcionamiento radica en su uso


como registro que procesa 8 bits con entrada en paralelo y salida en
serie; se encuentra compuesto por flip flop tipo JK.
UNIVERSIDAD NACIONAL DEL CALLAO

Fig.17 IC 74164

 74LS165: es un circuito integrado que funciona como un registro de


desplazamiento de 8 bits. Las entradas son del tipo paralelo y salida
serie; también admite una entrada opcional serie. Está compuesto por
flip flops de tipo JK.

Fig.18 IC 74165

 74194: es un circuito integrado que posee 4 bits entradas de manera


paralela y salida de desplazamiento bidireccional. Cumple la función
de registro, conocido como registro universal pues cuenta con una
entrada de desplazamiento izquierdo y a su vez derecho como lo
mencionamos anteriormente (bidireccional).
UNIVERSIDAD NACIONAL DEL CALLAO

Fig.19 IC 74194

 74273: es un circuito integrado compuesto por 8 flip flop tipo D.


Funciona como un registro paralelo de 8 bits con una entrada de reloj
y una entrada de master reset, esta configuración hace que sea ideal
para aplicaciones en las computadoras, que opera con o bits que
corresponden a un byte. La frecuencia máxima de operación de los
circuitos integrados de este tipo de numero normal es de 30 Mhz con
un consumo de 62 mA cada uno.

Fig.20 IC 74273

 74373: es un circuito integrado importante ya que es compatible con


circuito de puertas paralelos de los ordenadores y por lo tanto pueden
ser excitados directamente por los niveles de la lógica en un PC.
Funciona como registro que contiene 8 latch con salida triestado
(transparente). Se puede utilizar para trabajar con un byte de longitud,
sin problemas. La frecuencia máxima de operación de este circuito es
de 50 Mhz con un consumo de 24 mA.
UNIVERSIDAD NACIONAL DEL CALLAO

Fig.21 IC 74373

 74374: es un integrado TTL formado por 8 flip flops tipo D, contando


con 20 pines. La frecuencia máxima de funcionamiento de este chip
es de 50 Mhz con un consumo de energía de 27 mA. Funciona de la
siguiente manera: este CI cuenta con 3 estados para la activación de
los flip flops que lo conforman, con ello forma un registro de
almacenamiento con 8 bits, su activación se da con una señal de reloj.

Fig.22 IC 74374

 74377: es un circuito integrado compuesto por 8 flip flops tipo D con


habilitador (enable). Son similares a los 74273, poseen un amplio
rango de voltaje operativo de 2V a V6 .

También podría gustarte
