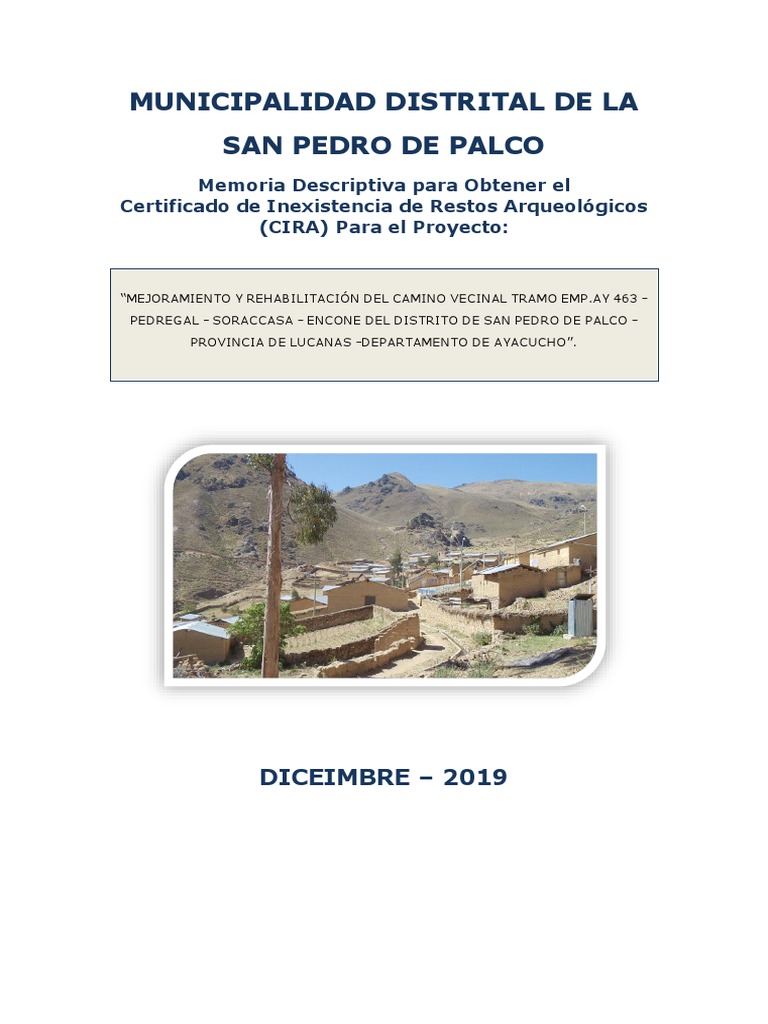

MUNICIPALIDAD DISTRITAL DE LA

SAN PEDRO DE PALCO

Memoria Descriptiva para Obtener el
Certificado de Inexistencia de Restos Arqueológicos
(CIRA) Para el Proyecto:

“MEJORAMIENTO Y REHABILITACIÓN DEL CAMINO VECINAL TRAMO EMP.AY 463 -

PEDREGAL - SORACCASA - ENCONE DEL DISTRITO DE SAN PEDRO DE PALCO -
PROVINCIA DE LUCANAS -DEPARTAMENTO DE AYACUCHO”.

DICEIMBRE – 2019
1. NOMBRE DEL PROYECTO

“MEJORAMIENTO Y REHABILITACIÓN DEL CAMINO VECINAL TRAMO EMP.AY 463 -

PEDREGAL - SORACCASA - ENCONE DEL DISTRITO DE SAN PEDRO DE PALCO -
PROVINCIA DE LUCANAS -DEPARTAMENTO DE AYACUCHO”.

2. ANTECEDENTES GENERALES

La Municipalidad Distrital de San Pedro de Palco, financió la elaboración del Estudio de Pre
Inversión a nivel de Factibilidad del Proyecto que contempla el mantenimiento y
rehabilitación del servicio de transitabilidad entre las localidades de Pedregal, Soraccasa y
Ecnone.

La Municipalidad Distrital en apoyo de zonas deprimidas del ámbito local, se encuentra

participando activamente, financiando diversos proyectos, entre los cuales revisten
importancia los servicios de transitabilidad, dado que es la forma más evidentemente rápida
de obtener objetivos relacionados a la utilización de mano de obra, consiguiendo objetivos
productivos que de alguna manera contribuyen a impedir la alta migración actual, del campo
a las ciudades, demostrando que existen posibilidades de trabajo rentable en el campo. Con
el pasar de los años, los productores agropecuarios del distrito de San Pedro de Palco
pertenecientes a la provincia de Lucanas han visto postergado sus anhelos de poder contar
con servicios básicos suficientes para incrementar la producción agrícola, ganadera en sus
tierras.

Cabe indicar que la base económica de la población es agrícola y pequeña ganadería

extensiva, por lo tanto, se requiere con urgencia mejorar la producción agropecuaria
dotándolos de una vía con condiciones geométricas establecidas en el diseño geométrico
de vías de tercera clase, toda vez que teniendo la disponibilidad vial se podrá mejorar la
tecnología de producción y por ende mejorar el nivel de vida del poblador.

El principal factor limitante para la solución al problema de la falta de una infraestructura vial
en el ámbito del proyecto es el factor económico, ya que los gobiernos locales no poseen
recursos económicos suficientes para afrontar este tipo de obras; adicional a esto se ha
identificado deficiente nivel de conocimientos en temas de manejo agronómico, deficiente
gestión del uso del recurso hídrico existente en épocas de lluvia, deficiente gestión
empresarial, entre otros.

Es por ello que los agricultores han comprendido que no podrán mejorar sus ingresos
agropecuarios ya que su comercialización se realiza por medio de herradura y sumado a
esto la inexistencia de una infraestructura vial que genera pérdidas en la producción, el
acceso restringido a los mercados locales y regionales agudiza la precaria condición
 económica, las cuales finalmente se traducen en bajos niveles de vida del poblador de las
comunidades beneficiaras.
En la zona, además de resolver la deficiencia de la infraestructura vial, es necesario la
creación de organizaciones de productores en cadenas productivas para los cultivos de agro
exportación y del mercado interno, programándose para ello talleres con los beneficiarios,
identificando los puntos débiles y fallas de mercado, como ausencia de capacitación,
inexistencia del nivel tecnológico para la producción agrícola, para elevar los rendimientos
de sus cultivos, siendo estos puntos pasos claves que permitirá a los productores ser
competitivos hacia los mercados que exigen la calidad de los productos.

3. DESCRIPCIÓN GEOGRAFICA DEL AREA

3.1 Ubicación Política

REGIÓN : Ayacucho
PROVINCIA : Lucanas
DISTRITO : San Pedro de Palco
LUGAR : Pedregal, Soraccasa y Ecnone
3.2 Ubicación Geográfica

El punto inicial de la infraestructura vial se encuentra ubicado en la carretera en dirección

a Pedregal, cuyas coordenadas UTM son las siguientes:

Tramo :

Altitud Media (msnm) : INICIO 4213 – FINAL 3738 M.S.N.M.

Coordenadas UTM Inicio del Tramo : X= 562646.6599, ESTE

Y= 8406046.3485, NORTE

Coordenadas UTM Final del Tramo : X= 542696.4626, ESTE

Y= 8412588.7793, NORTE
 3.3 Límites Geográficos

 Distrito San pedro de Palco

a. NORTE : Provincia de Huanca Sancos.

b. SUR : Distritos Otoca.

c. ESTE : Distritos de Ocaña y Laramate.

d. OESTE : Distritos de Andamarca

3.4 Vías de acceso

Tipo de Superficie de Tiempo promedio de
Descripción de Tramos Longitud (Km)
Rodadura recorrido
Lima – Ayacucho Asfaltada 527 8 Horas.
Ayacucho- San Pedro de
Asfaltada 213 4 Horas.
Palco

4. DESCRIPCIÓN DEL PROYECTO

4.1 Antecedentes del Proyecto.
Los pobladores beneficiarios del proyecto se han organizado para plantear su deseo y
preocupación ante la autoridad edil, sobre la necesidad de contar con la una
infraestructura vial en óptimas condiciones, que les permita acceder a los mercados de
 forma más competitiva, con menores costos, fletes y menor tiempo en traslado. La
implementación del proyecto es muy importante, debido al potencial pecuario, turístico y
comercial que dispone la zona.
Actualmente para acceder a los Mercados Locales y Regionales los pobladores de los
centros poblados del área de influencia directa, se movilizan a través de caminos
accidentadas que por las actuales condiciones en que se encuentra, se deteriora en
épocas de lluvia, lo cual está originando que el transporte demande mayor tiempo de
recorrido en el camino, es decir, que el traslado de sus excedentes agrícolas y pecuarios
sea lento y pesado, lo que eleva sus costos de transporte poniéndoles en una desventaja
competitiva frente a los mismos productos de otras zonas que cuentan con vías en
buenas condiciones de transitabilidad; así mismo también eleva el costo de los insumos
destinados a la producción y a su consumo, en ese sentido se pretende construir una
infraestructura vial, lo cual permitirá tener acceso a los servicios básicos como salud,
educación, justicia, etc., en el área de influencia, y reducir los costos de transporte de tal
manera que se incrementen el poder de negociación y el nivel de comercialización
necesarios para el mayor desarrollo de la actividad económica de la zona.
En cuanto a la distancia o espacio considerado como Área de Servidumbre, los mismos
que son espacios de los costados o lados de la vía de tercera clase al cual se está
considerando un promedio de 7.5 m. a cada lado del eje por ser áreas agrícolas.

4.2 Descripción Técnica del Proyecto:

El mantenimiento y rehabilitación del camino vecinal Pedregal –Soraccasa-Ecnone de
39+518 km . de longitud a nivel de afirmado de 15 cm. de espesor, con ancho de calzada
de 5.0 m, bermas de 0.5 m. a cada lado, cunetas triangulares de 0.60*0.30 m., bombeo
de calzada -2.5% en calzada y en bermas de -4%, peraltes máximo normal de 2.5% y
máximo excepcional de 12%, curvas compuestas y simples de mínimo 15 , pendientes
mínima de 0.5% y pendiente máxima excepcional 11%, apertura de 13 plazoletas de
cruce cada 500 metros (30*3.0 m.) y construcción alcantarillas con (tubería metálica
corrugado (TMC) D=0.60m, con cabezales de concreto armado de f’c = 175 kg. /cm2),
señalización e hitos kilométricos, mitigación de impacto ambiental.
  Parámetros de Diseño :
UNIDAD DE
CARACTERISTICAS ALTERNATIVA I
MEDIDA
Longitud Km 39+518
Por jurisdicción Sistema vecinal-CVR-03
Por servicio Camino de BVT Tipo T1
IMD Vh/día 19
Topografía Estimado Accidentado
Radio Mínimo en curvas de volteo m 15
Peraltes Máximo Normal % 2.5
Ancho de Calzada m 4
Ancho de Bermas (Ambos Lados) m 0.5
Cunetas Triangulares m 0.60m * 0.30m (ancho ,alto)
Acho de Plataformas de calzada m 5
Espesor de Afirmado m 0.15
Número de Carril Unid. 1
Velocidad Directriz Km./hora 30
Velocidad de diseño en curva vertical Km./hora 20
30 subida
Visibilidad de Parada m
35 bajada
Visibilidad de Paso m 80
Radio Mínimo en curvas Horizontales m 15
Pendiente Mínima % 0.5
Pendiente Máxima Normal % 10
Pendiente Máxima – Excepcional % 12
Peralte Máximo Excepcional % 12
Densidad del Campo % 95
Plataforma de Cruce m Cada 500m x L=30m x 3m de Ancho mínimo
Talud de Corte m3 Variable
Talud de Rellano m3 01:01- 1:20
Alcantarillas TMC Tubería TMC, con cabezales de concreto
Badenes m3 Concreto Ciclópeo y Emboquillado
Bombeo de Calzada % 2%
Sobre Anchos m 0.00 – 1.78

4.3 Objetivos del Proyecto

Objetivo principal del proyecto

El Objetivo Central del proyecto es de construir una infraestructura con las condiciones
de accesibilidad al área de influencia de la carretera a los mercados regionales.

Dentro de esta perspectiva, el presente estudio contribuirá al establecimiento de una

infraestructura básica que asegure los servicios de transporte, favoreciendo al
desarrollo socioeconómico, la integración Inter Distrital, Provincial, Departamental e
interregional: posibilitando que los centros poblados comprendidos en el Área de
Influencia del Proyecto puedan acceder con mayores ventajas hacia otras
localidades de la zona y de la costa, ampliando el mercado para sus operaciones
 comerciales mediante una adecuada infraestructura vial en los sectores Pedregal –
Soraccasa - Ecnone del distrito de San Pedro de Palco, Provincia de Lucanas, Región
Ayacucho permitiendo un mejor y más eficiente aprovechamiento de los recursos
disponibles dentro del área intervenida en el proyecto.
Utilización racional de los recursos existentes (naturales, económicos y sociales),
diversificando la producción agrícola y ganadera.
Ampliación de la frontera agrícola disponible en el distrito de San Pedro de Palco.
Incrementar los niveles de producción, productividad y rentabilidad de los cultivos y
ganadería.
Objetivos Específicos del proyecto

 Estudiar las soluciones que garanticen la seguridad del tránsito y la vida útil de la
infraestructura vial, manteniendo el límite económico establecido por el tipo de
camino.
 Realizar la evaluación socioeconómica de las obras de construcción de la
infraestructura vial proyectada: Pedregal, Soraccasa y Ecnone, que permita
determinar la eficiencia económica del tramo vial definido en los talleres
participativos de priorización.
 Elaboración de un Expediente Técnico que habiendo identificado los distintos
problemas de la vía actual, incluidos los de tipo ambiental, para la defensa y
preservación del Medio Ambiente, presente las soluciones adecuadas,
exponiéndolas de una forma clara y lineal, para que el futuro Contratista tenga una
tarea fácil a cumplir y, al mismo tiempo, la Supervisión pueda realizar su función con
facilidad.
 Lograr la integración socio-político-económica de las poblaciones del campo con la
ciudad y, por ende a nivel nacional.
 Favorecer la economía individual y familiar mediante la disminución del costo de las
operaciones de transporte terrestre, por lo que concierne a los movimientos de
mercadería y pasajeros.
 Reducir las condiciones de pobreza de las zonas rurales integradas en la vida
departamental y nacional, mediante su integración en el sistema vial de la región.
 Otro objetivo muy importante es llevar a cabo los estudios necesarios para
salvaguardar el medio ambiente de la zona atravesada por la obra vial.
4.4 Componentes del Proyecto
El Estudio contempla la construcción de 39+518 Km. de una infraestructura vial de
tercera clase en los tramos de: Pedregal – Soraccasa y Ecnone y, en base a las
condiciones actuales del área a intervenir en dicho proyecto, se ha determinado la
necesidad de ejecutar las siguientes obras:
 Trabajos Preliminares.
Referido a los trabajos previos al inicio de las labores que contemplan en las diversas
metas del proyecto: el trazo y replanteo del alineamiento de la vía , movilización y
desmovilización del equipo mecánico hacia la obra para ser empleados en la
construcción de la vía en sus diferentes etapas y su retorno una vez terminado el
trabajo, la construcción o alquiler del campamento de obra para almacenar los
materiales, la instalación de los carteles de obra como medio informativo durante el
proceso constructivo.

 Movimiento de Tierras.

Consiste en toda la excavación necesaria para la construcción de la subrasante el

cual cumpla los parámetros de diseño de la vía en sus diferentes estructuras
geológicas: corte de materiales sueltos, roca suelta, roca fija, excavación en zonas
de falsos rellenos. Con esta partida no se ejecutará el desbroce y la limpieza de
terreno dentro de la zona de derecho de vía, pues su reconocimiento y método
constructivo se están especificando mediante partidas específicas.

 Pavimentos

Este trabajo consiste en el suministro, colocación y compactación de material de base

granular aprobado, sobre una subbase, en una o varias capas, conforme con las
dimensiones, alineamientos y pendientes señalados en los planos del proyecto u
ordenados por el Supervisor a base de materiales que serán agregados naturales
procedentes de canteras aprobadas por el Supervisor o podrán provenir de la
trituración de rocas y gravas, o podrán estar constituidos por una mezcla de productos
de ambas procedencias.
 Obras de Arte y Drenaje

Alcantarilla de tipo I (36 Und.)

La proyección de alcantarillas tipo TMC (Tubería metálica corrugada) se han establecido como
solución a la evacuación pluvial de los flujos transportados por las cunetas y para el pase del
flujo de algunas quebradas con superficies de aportación de reducida magnitud, principalmente
en aquellos sectores donde se cuenta con suficiente cobertura de relleno desde el nivel de la
tubería hasta el nivel de la rasante terminada para protegerla de la acción de las cargas vivas.
La pendiente transversal mínima recomendada es de 2%.
 Badén de tipo I (18 und. emboquillado de mampostería)
La estructura está compuesto por paños de 7.95 x 6.50 de concreto armado de f’c = 210 Kg/cm2
y emboquillado de mampostería de f’c= 210 Kg/cm2
Asimismo la estructura contempla la construcción de juntas transversales y longitudinales, para
efectos de transmisión de fuerzas entre paños se ha previsto por conveniente la colocación de
pasaderos.
Además con la finalidad de proteger a esta estructura, adicionalmente se ha proyectado un
revestimiento de piedra emboquillada, la cual se colocará a la entrada y salida de la estructura.
La piedra emboquillada tendrá un espesor de 0,30 m. La mampostería será de piedra de Φ
16” asentadas con un mortero de 1:6.

 Transportes

Este transporte incluye el volumen de todo material a colocar y/o eliminar en la zona de la obra.
Los volúmenes de material granular, rellenos en general, agregados para concreto de cemento
Portland, filtros, son determinados en su posición final. La distancia de transporte
 correspondiente se calculará utilizando las canteras aprobadas. Las distancias y volúmenes
serán verificados y aceptados por el Supervisor.
El transporte interno, es aquel que se realiza desde la zona de extracción y apilamiento a la
zona de proceso (zarandeo y/o chancado). En el caso que el procesamiento esté dentro del
área de explotación de la cantera, no se reconocerá pago alguno por el transporte interno, pues
está siendo reconocido dentro del precio unitario de la partida del material procesado.
El criterio general para las partidas de transporte, es que el esponjamiento del material a
transportar está incluido en los precios unitarios y el carguío está considerado en la partida
Transporte hasta 1 km.
 Construcción de Señalización

Comprende en los trabajos de ubicación, identificación y colocación de las respectivas señales

de tránsito que evite posibles accidentes vehiculares en los distintos accidentes geográficos
que atraviesa el tramo de la vía.
 Mitigación de impacto ambiental

Este trabajo está relacionado estrictamente al cuidado y protección del medio ambiente durante
todo el proceso constructivo mediante la preparación y restauración de canteras, patios de
máquinas y campamentos, acondicionamiento de depósitos de material excedente.
 Otros

Existen trabajos de transporte de materiales de construcción y los materiales explosivos a obra,

la conformación del comité para el mantenimiento rutinario, etc.
5. DESCRIPCIÓN DE DATOS TÉCNICOS DEL PROYECTO
5.1 Cuadro resumen de longitud total y área
5.1.1 Longitud y franja de servidumbre:

CUADRO RESUMEN DE LA LONGITUD TOTAL DEL PROYECTO

Tramo : Pedregal-Soraccasa-Ecnone 39,518.00 m. (39+518 Km.)
Longitud Total 39,518.00 m (39+518 Km)
Franja de servidumbre 15 m (7.5 m a cada lado del eje)

5.1.2 Coordenadas UTM de Referencia:

 Datum: World Geodesic Sistem, Datum 1984 – WGS 84
 Proyección: Universal Transversal Mercator, UTM
 Sistema de Coordenadas: Planas
 Zona UTM: 29_ñ y 29_n Sur
 Carta Nacional de IGN: 29ñ y 29n – Laramata y santa ana
 Escala: 1/100 000
5.1.3 Área y perímetro de Botaderos:

CUADRO DE COORDENADAS BT-01

VERTICE LADO DISTANCIA ANG. INTERNO ESTE (X) NORTE (Y)

A A-B 90.89 111º 556726.16 8408806.3
B B-C 196.75 78º 556678.85 8408883.9
C C-D 233.15 63º 556485.55 8408846.9
D D-A 230.97 108º 556575.09 8408631.6
TOTAL 751.76 360º

Area Total =32459.32 m2

CUADRO DE COORDENADAS BT-02

VERTICE LADO DISTANCIA ANG. INTERNO ESTE (X) NORTE (Y)

A A-B 93.09 96º 549332.97 8409175.6
B B-C 106.06 104º 549240.1 8409169.1
C C-D 132.14 84º 549221.94 8409064.6
D D-A 123.32 76º 549353.66 8409054
TOTAL 454.61 360º

Area Total =12690.81 m2

CUADRO DE COORDENADAS BT-03

VERTICE LADO DISTANCIA ANG. INTERNO ESTE (X) NORTE (Y)

A A-B 95.41 107º 545020.98 8409176
B B-C 65.96 71º 549240.1 8409200.8
C C-D 118.85 88º 544894.24 8409144.6
D D-A 58.38 94º 545010.23 8409118.6
TOTAL 338.6 360º

Area Total =6483.77 m2

5.1.4 Área y Perímetro de Patios de Maquinaria:

CUADRO DE COORDENADAS PATIO DE MAQUINAS

VERTICE LADO DISTANCIA ANG. INTERNO ESTE (X) NORTE (Y)

A A-B 20.19 84º 545566.97 8408128.7
B B-C 23.31 95º 545586.85 8408125.2
C C-D 20.23 98º 545579.25 8408098.2
D D-A 28.07 83º 545560.71 8408106.3
TOTAL 91.8 360º

Area Total = 515.77 m2

5.1.5 Área y Perímetro de Patios de Cantera de Afirmado:

CUADRO DE COORDENADAS CANTERA Nº 01

VERTICE LADO DISTANCIA ANG. INTERNO ESTE (X) NORTE (Y)

A A-B 43.24 76º 552608.19 8410467.9
B B-C 22.82 90º 552570.52 8410499.6
C C-D 42.51 97º 552555.93 8410482.1
D D-A 28.85 97º 552584.86 8410450.9
TOTAL 137.42 360º

Area Total = 1170.91 m2

CUADRO DE COORDENADAS CANTERA Nº 02

VERTICE LADO DISTANCIA ANG. INTERNO ESTE (X) NORTE (Y)

A A-B 43.24 76º 551407.19 8410487.2
B B-C 22.82 90º 551416.1 8410468.3
C C-D 42.51 97º 551392.48 8410463.2
D D-A 28.85 97º 551386.37 8410485.1
TOTAL 137.42 360º

Area Total = 481.17 m2

 5.2 Cuadro de Datos Técnicos
5.2.1 Cuadro de Datos Técnicos alineamiento

PI Station Northing Easting Distance Direction

0+000.00 8,406,055.5971m 562,641.1759m
208.243m N3° 47' 52"W
0+208.24 8,406,263.3832m 562,627.3831m
N20° 39'
426.303m
43"W
0+634.48 8,406,662.2659m 562,476.9607m
N53° 06'
217.117m
59"W
0+851.13 8,406,792.5773m 562,303.2982m
N39° 51'
190.923m
55"W
1+042.02 8,406,939.1204m 562,180.9194m
N69° 35'
237.766m
24"W
1+279.18 8,407,022.0378m 561,958.0804m
S80° 12'
128.780m
31"W
1+405.72 8,407,000.1375m 561,831.1759m
S62° 22'
72.156m
34"W
1+477.20 8,406,966.6811m 561,767.2447m
N40° 58'
273.136m
38"W
1+743.04 8,407,172.8902m 561,588.1332m
86.291m N8° 34' 17"W
1+827.89 8,407,258.2177m 561,575.2723m
N40° 13'
272.130m
03"W
2+098.25 8,407,466.0160m 561,399.5606m
N18° 35'
241.776m
25"W
2+338.77 8,407,695.1766m 561,322.4828m
N13° 57'
61.841m
42"W
2+400.55 8,407,755.1910m 561,307.5621m
N20° 19'
149.688m
35"W
2+550.24 8,407,895.5578m 561,255.5653m
N61° 12'
62.725m
24"W
2+609.39 8,407,925.7694m 561,200.5954m
N27° 57'
80.904m
09"W
2+689.78 8,407,997.2347m 561,162.6726m
 N56° 07'
33.817m
46"W
2+722.79 8,408,016.0815m 561,134.5943m
85.383m N7° 57' 31"W
2+806.58 8,408,100.6419m 561,122.7725m
86.977m N4° 09' 41"E
2+893.36 8,408,187.3896m 561,129.0838m
N74° 11'
141.024m
00"W
3+026.51 8,408,225.8269m 560,993.3993m
S86° 38'
114.828m
27"W
3+140.97 8,408,219.0984m 560,878.7683m
N64° 34'
107.168m
13"W
3+246.54 8,408,265.1170m 560,781.9836m
N33° 20'
54.979m
02"W
3+300.77 8,408,311.0508m 560,751.7719m
N45° 59'
78.668m
07"W
3+379.12 8,408,365.7124m 560,695.1972m
N21° 18'
229.759m
03"W
3+607.96 8,408,579.7753m 560,611.7339m
N41° 39'
159.519m
55"W
3+766.35 8,408,698.9423m 560,505.6894m
N59° 22'
205.758m
44"W
3+971.55 8,408,803.7470m 560,328.6237m
N78° 01'
264.799m
53"W
4+235.32 8,408,858.6597m 560,069.5812m
N66° 32'
246.282m
47"W
4+481.27 8,408,956.6816m 559,843.6467m
S39° 51'
245.575m
50"W
4+714.62 8,408,768.1864m 559,686.2415m
S27° 03'
128.488m
07"W
4+842.79 8,408,653.7557m 559,627.8056m
S11° 18'
126.734m
55"W
4+969.29 8,408,529.4851m 559,602.9394m
S29° 31'
163.196m
25"W
5+132.08 8,408,387.4792m 559,522.5195m
S43° 27'
171.000m
35"W
5+302.83 8,408,263.3575m 559,404.8978m
S38° 18'
138.546m
31"W
5+441.38 8,408,154.6427m 559,319.0136m
N70° 56'
138.040m
40"W
5+568.88 8,408,199.7105m 559,188.5373m
N46° 02'
76.612m
09"W
5+644.25 8,408,252.8950m 559,133.3941m
N73° 50'
533.292m
22"W
6+176.19 8,408,401.3255m 558,621.1749m
N67° 04'
581.619m
03"W
6+757.77 8,408,627.9524m 558,085.5246m
N59° 55'
154.830m
55"W
6+912.56 8,408,705.5264m 557,951.5303m
N77° 19'
227.110m
58"W
7+138.46 8,408,755.3293m 557,729.9482m
S71° 14'
359.315m
22"W
7+495.19 8,408,639.7694m 557,389.7229m
S56° 16'
57.171m
48"W
7+551.88 8,408,608.0316m 557,342.1700m
N83° 39'
244.265m
18"W
7+795.25 8,408,635.0267m 557,099.4018m
N66° 45'
260.801m
57"W
8+055.91 8,408,737.9105m 556,859.7519m
N56° 14'
168.444m
23"W
8+224.24 8,408,831.5180m 556,719.7131m
N28° 20'
226.653m
50"W
8+449.06 8,409,030.9924m 556,612.0950m
266.181m N1° 52' 11"E
8+713.57 8,409,297.0312m 556,620.7791m
75.262m N15° 53' 05"E
8+788.44 8,409,369.4190m 556,641.3784m
N53° 02'
138.645m
14"W
8+918.22 8,409,452.7860m 556,530.5973m
N76° 15'
103.825m
09"W
9+020.35 8,409,477.4594m 556,429.7471m
 N44° 33'
232.277m
52"W
9+251.27 8,409,642.9477m 556,266.7562m
N28° 59'
76.557m
47"W
9+327.34 8,409,709.9080m 556,229.6448m
N13° 08'
168.602m
22"W
9+495.67 8,409,874.0955m 556,191.3179m
53.288m N2° 09' 34"E
9+548.70 8,409,927.3460m 556,193.3258m
N47° 19'
172.603m
58"W
9+717.72 8,410,044.3259m 556,066.4102m
N44° 19'
65.016m
52"W
9+782.73 8,410,090.8326m 556,020.9768m
S66° 59'
84.383m
17"W
9+862.08 8,410,057.8456m 555,943.3090m
S74° 56'
79.821m
58"W
9+941.79 8,410,037.1185m 555,866.2263m
N79° 45'
132.921m
41"W
10+073.55 8,410,060.7451m 555,735.4222m
N28° 15'
85.948m
36"W
10+154.56 8,410,136.4490m 555,694.7282m
N75° 35'
37.375m
59"W
10+190.43 8,410,145.7439m 555,658.5276m
S57° 20'
56.556m
09"W
10+245.50 8,410,115.2196m 555,610.9156m
S69° 16'
58.579m
49"W
10+303.90 8,410,094.4945m 555,556.1250m
S62° 29'
278.297m
59"W
10+582.12 8,409,965.9894m 555,309.2732m
N90° 00'
23.587m
00"W
10+605.42 8,409,965.9894m 555,285.6866m
S66° 27'
361.472m
28"W
10+966.72 8,409,821.6091m 554,954.3007m
S28° 36'
214.795m
17"W
11+176.37 8,409,633.0315m 554,851.4649m
 S27° 16'
103.885m
13"W
11+280.25 8,409,540.6932m 554,803.8662m
50.927m S7° 45' 34"W
11+330.64 8,409,490.2325m 554,796.9904m
S26° 55'
46.150m
23"W
11+376.44 8,409,449.0840m 554,776.0939m
S48° 50'
40.944m
39"W
11+417.25 8,409,422.1382m 554,745.2659m
S72° 20'
153.985m
29"W
11+570.68 8,409,375.4278m 554,598.5368m
S63° 42'
85.337m
52"W
11+655.90 8,409,337.6367m 554,522.0236m
S49° 45'
93.442m
11"W
11+748.85 8,409,277.2651m 554,450.7024m
S87° 31'
63.017m
46"W
11+810.63 8,409,274.5488m 554,387.7439m
S38° 36'
38.719m
37"W
11+846.82 8,409,244.2934m 554,363.5825m
S82° 56'
42.222m
06"W
11+887.81 8,409,239.1004m 554,321.6811m
N70° 33'
91.320m
10"W
11+978.53 8,409,269.5044m 554,235.5710m
N87° 21'
123.327m
35"W
12+101.79 8,409,275.1854m 554,112.3750m
N52° 34'
69.365m
00"W
12+169.77 8,409,317.3479m 554,057.2951m
N47° 28'
136.427m
12"W
12+306.20 8,409,409.5697m 553,956.7588m
N66° 48'
85.897m
33"W
12+391.25 8,409,443.3953m 553,877.8024m
N81° 34'
48.154m
14"W
12+439.23 8,409,450.4542m 553,830.1685m
49.057m N12° 13' 30"E
12+473.29 8,409,498.3989m 553,840.5563m
67.685m N1° 25' 47"W
12+540.94 8,409,566.0631m 553,838.8675m
 52.401m N23° 20' 38"E
12+592.41 8,409,614.1745m 553,859.6312m
N30° 43'
98.514m
22"W
12+688.62 8,409,698.8624m 553,809.3018m
N59° 53'
78.779m
11"W
12+765.86 8,409,738.3870m 553,741.1551m
N41° 02'
44.410m
29"W
12+810.18 8,409,771.8827m 553,711.9952m
N55° 28'
163.659m
21"W
12+973.53 8,409,864.6451m 553,577.1637m
N47° 29'
211.094m
20"W
13+184.62 8,410,007.2885m 553,421.5562m
S85° 12'
126.439m
44"W
13+306.16 8,409,996.7355m 553,295.5582m
S74° 55'
104.964m
26"W
13+411.02 8,409,969.4341m 553,194.2075m
N33° 34'
82.822m
46"W
13+483.89 8,410,038.4347m 553,148.3992m
N23° 22'
151.037m
00"W
13+634.91 8,410,177.0850m 553,088.4959m
N27° 58'
48.267m
42"W
13+683.18 8,410,219.7107m 553,065.8523m
55.953m N7° 23' 51"W
13+739.01 8,410,275.1983m 553,058.6481m
158.588m N1° 01' 14"W
13+897.60 8,410,433.7613m 553,055.8232m
108.757m N5° 24' 44"W
14+006.35 8,410,542.0339m 553,045.5649m
43.824m N1° 14' 28"W
14+050.15 8,410,585.8477m 553,044.6156m
N12° 32'
31.185m
46"W
14+081.31 8,410,616.2882m 553,037.8415m
159.230m N4° 02' 42"E
14+240.38 8,410,775.1211m 553,049.0736m
S27° 07'
131.667m
27"W
14+316.88 8,410,657.9351m 552,989.0442m
S25° 36'
114.696m
26"W
14+431.58 8,410,554.5045m 552,939.4724m
S10° 26'
37.214m
08"W
14+468.75 8,410,517.9063m 552,932.7320m
S36° 45'
92.783m
00"W
14+560.84 8,410,443.5632m 552,877.2176m
S74° 15'
61.287m
37"W
14+620.29 8,410,426.9382m 552,818.2288m
S42° 51'
63.796m
44"W
14+683.07 8,410,380.1767m 552,774.8326m
N40° 58'
98.108m
51"W
14+764.71 8,410,454.2411m 552,710.4932m
N71° 18'
76.814m
00"W
14+840.44 8,410,478.8688m 552,637.7340m
S59° 09'
94.328m
14"W
14+932.30 8,410,430.5039m 552,556.7492m
S53° 21'
96.859m
15"W
15+029.06 8,410,372.6920m 552,479.0356m
S78° 08'
80.064m
30"W
15+108.25 8,410,356.2393m 552,400.6800m
N77° 05'
111.358m
05"W
15+218.04 8,410,381.1289m 552,292.1396m
N67° 42'
279.889m
23"W
15+497.92 8,410,487.3063m 552,033.1718m
N72° 02'
133.179m
55"W
15+631.09 8,410,528.3535m 551,906.4765m
S86° 44'
69.937m
44"W
15+699.98 8,410,524.3831m 551,836.6521m
N80° 57'
100.883m
04"W
15+800.77 8,410,540.2498m 551,737.0242m
S67° 36'
187.989m
37"W
15+984.87 8,410,468.6439m 551,563.2071m
N64° 15'
57.967m
35"W
16+040.55 8,410,493.8185m 551,510.9920m
S65° 19'
55.085m
05"W
16+093.14 8,410,470.8159m 551,460.9392m
N83° 29'
33.937m
14"W
16+126.66 8,410,474.6652m 551,427.2214m
S34° 45'
73.307m
46"W
16+196.43 8,410,414.4422m 551,385.4233m
S27° 06'
145.486m
10"W
16+341.88 8,410,284.9320m 551,319.1413m
S41° 58'
220.932m
59"W
16+562.69 8,410,120.7041m 551,171.3578m
N71° 50'
225.443m
59"W
16+765.56 8,410,190.9315m 550,957.1321m
N78° 01'
101.149m
45"W
16+866.70 8,410,211.9110m 550,858.1828m
S64° 11'
121.202m
05"W
16+987.15 8,410,159.1312m 550,749.0762m
S47° 00'
359.491m
28"W
17+345.82 8,409,913.9946m 550,486.1274m
S31° 42'
146.133m
44"W
17+491.74 8,409,789.6792m 550,409.3122m
S27° 49'
101.151m
16"W
17+592.85 8,409,700.2208m 550,362.1038m
N81° 05'
109.564m
11"W
17+696.77 8,409,717.1970m 550,253.8628m
S77° 57'
25.467m
06"W
17+721.99 8,409,711.8811m 550,228.9568m
N65° 58'
29.629m
07"W
17+750.86 8,409,723.9470m 550,201.8963m
S69° 14'
19.705m
21"W
17+769.56 8,409,716.9623m 550,183.4709m
N83° 30'
32.263m
20"W
17+801.72 8,409,720.6114m 550,151.4152m
S59° 18'
81.223m
36"W
17+881.96 8,409,679.1560m 550,081.5684m
S33° 49'
121.839m
04"W
18+003.07 8,409,577.9310m 550,013.7589m
99.191m S9° 50' 39"W
18+102.08 8,409,480.2002m 549,996.8001m
89.745m S8° 10' 08"W
18+191.82 8,409,391.3653m 549,984.0480m
S33° 52'
68.654m
10"W
18+259.78 8,409,334.3613m 549,945.7869m
80.597m S8° 30' 06"W
18+339.42 8,409,254.6496m 549,933.8716m
S63° 02'
70.637m
30"W
18+407.69 8,409,222.6268m 549,870.9102m
N80° 03'
25.305m
45"W
18+432.30 8,409,226.9939m 549,845.9845m
S53° 12'
50.682m
06"W
18+481.53 8,409,196.6357m 549,805.4013m
S86° 30'
129.282m
34"W
18+609.43 8,409,188.7646m 549,676.3591m
N78° 20'
57.824m
40"W
18+666.94 8,409,200.4466m 549,619.7271m
S69° 32'
77.330m
24"W
18+743.44 8,409,173.4159m 549,547.2756m
S61° 02'
44.263m
37"W
18+787.64 8,409,151.9861m 549,508.5457m
N75° 35'
54.756m
44"W
18+840.40 8,409,165.6075m 549,455.5107m
N54° 55'
35.601m
16"W
18+875.88 8,409,186.0675m 549,426.3764m
S81° 45'
60.322m
09"W
18+935.06 8,409,177.4144m 549,366.6787m
N77° 10'
32.682m
23"W
18+967.61 8,409,184.6700m 549,334.8121m
S86° 19'
145.867m
05"W
19+113.18 8,409,175.3028m 549,189.2460m
S31° 50'
111.383m
27"W
19+216.25 8,409,080.6806m 549,130.4846m
S17° 29'
71.532m
20"W
19+287.30 8,409,012.4549m 549,108.9875m
S34° 02'
186.914m
24"W
19+474.15 8,408,857.5694m 549,004.3587m
N62° 17'
276.338m
52"W
19+733.22 8,408,986.0322m 548,759.6962m
N68° 03'
151.138m
12"W
19+884.35 8,409,042.5190m 548,619.5111m
S51° 27'
56.751m
11"W
19+937.79 8,409,007.1541m 548,575.1262m
N86° 21'
45.086m
16"W
19+980.15 8,409,010.0209m 548,530.1314m
N57° 59'
41.540m
47"W
20+021.38 8,409,032.0358m 548,494.9052m
S69° 41'
75.254m
54"W
20+093.82 8,409,005.9255m 548,424.3256m
S37° 21'
63.556m
10"W
20+155.21 8,408,955.4037m 548,385.7649m
S84° 34'
23.293m
21"W
20+177.00 8,408,953.2005m 548,362.5767m
S50° 12'
83.235m
57"W
20+259.68 8,408,899.9387m 548,298.6142m
N83° 16'
56.541m
53"W
20+314.79 8,408,906.5535m 548,242.4616m
S59° 42'
117.714m
53"W
20+431.80 8,408,847.1897m 548,140.8124m
S45° 10'
21.116m
55"W
20+452.87 8,408,832.3056m 548,125.8335m
S70° 02'
127.468m
57"W
20+580.13 8,408,788.8120m 548,006.0156m
N82° 10'
94.559m
48"W
20+674.40 8,408,801.6777m 547,912.3355m
S85° 27'
101.585m
39"W
20+775.78 8,408,793.6383m 547,811.0686m
N81° 47'
130.435m
21"W
20+905.82 8,408,812.2667m 547,681.9710m
S48° 10'
208.321m
52"W
21+110.66 8,408,673.3625m 547,526.7180m
126.050m S0° 15' 52"E
21+234.32 8,408,547.3135m 547,527.2996m
S39° 10'
322.804m
13"W
21+550.72 8,408,297.0526m 547,323.4074m
S61° 30'
53.279m
37"W
21+603.34 8,408,271.6384m 547,276.5800m
S34° 41'
263.674m
49"W
21+866.08 8,408,054.8528m 547,126.4870m
S51° 04'
266.142m
24"W
22+131.83 8,407,887.6286m 546,919.4413m
S37° 37'
87.812m
16"W
22+219.38 8,407,818.0758m 546,865.8374m
99.294m S1° 48' 27"W
22+316.24 8,407,718.8316m 546,862.7057m
S31° 37'
37.335m
38"W
22+353.21 8,407,687.0418m 546,843.1276m
S15° 46'
65.401m
39"W
22+418.47 8,407,624.1049m 546,825.3450m
S53° 30'
19.389m
00"W
22+437.12 8,407,612.5717m 546,809.7587m
S16° 48'
35.704m
34"W
22+472.23 8,407,578.3930m 546,799.4334m
S47° 15'
17.794m
34"W
22+489.64 8,407,566.3167m 546,786.3651m
91.597m S7° 50' 46"W
22+580.92 8,407,475.5773m 546,773.8609m
44.907m S11° 17' 22"E
22+625.17 8,407,431.5390m 546,782.6522m
S12° 58'
39.212m
43"W
22+664.18 8,407,393.3291m 546,773.8457m
38.284m S21° 41' 28"E
22+701.40 8,407,357.7563m 546,787.9954m
S25° 30'
120.716m
00"W
22+820.62 8,407,248.8000m 546,736.0260m
 S71° 44'
74.314m
32"W
22+893.53 8,407,225.5179m 546,665.4529m
S40° 56'
245.801m
59"W
23+137.84 8,407,039.8679m 546,504.3559m
S29° 24'
57.845m
58"W
23+195.56 8,406,989.4802m 546,475.9451m
N88° 56'
174.007m
16"W
23+362.01 8,406,992.7062m 546,301.9680m
N71° 40'
56.498m
01"W
23+418.21 8,407,010.4771m 546,248.3372m
N81° 20'
177.237m
13"W
23+595.34 8,407,037.1727m 546,073.1226m
S24° 46'
129.330m
28"W
23+718.24 8,406,919.7459m 546,018.9274m
S54° 10'
196.455m
27"W
23+914.34 8,406,804.7561m 545,859.6423m
S84° 03'
97.411m
21"W
24+011.03 8,406,794.6683m 545,762.7547m
180.062m S63° 52' 32"E
24+147.68 8,406,715.3832m 545,924.4215m
49.325m S35° 00' 20"E
24+196.68 8,406,674.9810m 545,952.7172m
N81° 50'
127.699m
15"W
24+290.58 8,406,693.1121m 545,826.3117m
S57° 48'
140.839m
54"W
24+427.17 8,406,618.0932m 545,707.1150m
S72° 11'
136.466m
08"W
24+563.60 8,406,576.3435m 545,577.1921m
87.998m N29° 57' 27"E
24+568.35 8,406,652.5844m 545,621.1346m
87.723m N1° 51' 54"E
24+655.77 8,406,740.2607m 545,623.9897m
50.894m N9° 29' 40"W
24+706.60 8,406,790.4575m 545,615.5947m
N40° 41'
18.696m
42"W
24+724.87 8,406,804.6324m 545,603.4045m
26.309m N26° 49' 13"E
24+749.24 8,406,828.1109m 545,615.2747m
26.343m N1° 24' 30"E
24+775.36 8,406,854.4462m 545,615.9222m
15.382m N66° 07' 20"E
24+789.40 8,406,860.6725m 545,629.9875m
31.326m N7° 08' 16"W
24+819.69 8,406,891.7555m 545,626.0951m
61.598m N15° 26' 46"E
24+881.14 8,406,951.1289m 545,642.5007m
57.168m N2° 46' 19"W
24+937.75 8,407,008.2298m 545,639.7359m
N21° 21'
39.876m
12"W
24+977.34 8,407,045.3684m 545,625.2164m
N14° 02'
65.386m
14"W
25+042.68 8,407,108.8016m 545,609.3569m
49.929m N58° 26' 41"E
25+085.07 8,407,134.9304m 545,651.9029m
41.498m N7° 08' 35"E
25+124.61 8,407,176.1060m 545,657.0631m
40.322m N25° 05' 24"E
25+164.86 8,407,212.6231m 545,674.1611m
71.533m N41° 29' 45"E
25+235.98 8,407,266.2014m 545,721.5564m
37.550m N75° 27' 38"E
25+272.76 8,407,275.6280m 545,757.9033m
N14° 02'
37.703m
39"W
25+305.64 8,407,312.2041m 545,748.7540m
68.860m N8° 49' 43"E
25+374.01 8,407,380.2478m 545,759.3225m
60.799m N55° 27' 55"E
25+431.29 8,407,414.7147m 545,809.4073m
N25° 54'
60.392m
28"W
25+482.70 8,407,469.0369m 545,783.0208m
27.557m N8° 08' 08"E
25+509.72 8,407,496.3168m 545,786.9205m
N25° 35'
51.099m
44"W
25+560.29 8,407,542.4014m 545,764.8449m
37.407m N0° 26' 10"E
25+597.10 8,407,579.8070m 545,765.1296m
N66° 32'
27.925m
55"W
25+620.39 8,407,590.9201m 545,739.5116m
 40.716m N7° 22' 11"E
25+660.19 8,407,631.2999m 545,744.7344m
N45° 49'
44.848m
15"W
25+702.84 8,407,662.5550m 545,712.5707m
44.273m N28° 30' 02"E
25+740.55 8,407,701.4622m 545,733.6962m
48.177m N3° 57' 31"E
25+788.53 8,407,749.5248m 545,737.0221m
32.066m N35° 15' 47"E
25+819.38 8,407,775.7069m 545,755.5348m
N53° 49'
40.389m
35"W
25+856.66 8,407,799.5460m 545,722.9315m
N28° 29'
70.412m
16"W
25+926.85 8,407,861.4324m 545,689.3469m
23.741m N3° 00' 06"W
25+950.37 8,407,885.1412m 545,688.1037m
N41° 09'
33.894m
10"W
25+983.49 8,407,910.6623m 545,665.7987m
N10° 24'
23.579m
56"W
26+006.67 8,407,933.8531m 545,661.5360m
N57° 08'
34.323m
54"W
26+039.54 8,407,952.4722m 545,632.7017m
N30° 23'
57.843m
33"W
26+097.12 8,408,002.3660m 545,603.4380m
N63° 23'
18.121m
22"W
26+114.75 8,408,010.4828m 545,587.2366m
N29° 20'
38.666m
28"W
26+152.87 8,408,044.1884m 545,568.2901m
N57° 19'
69.037m
38"W
26+221.61 8,408,081.4577m 545,510.1768m
35.241m N62° 35' 33"E
26+241.38 8,408,097.6795m 545,541.4618m
46.726m N12° 39' 10"E
26+286.32 8,408,143.2704m 545,551.6967m
N32° 45'
46.888m
43"W
26+331.88 8,408,182.6999m 545,526.3232m
N75° 21'
54.977m
23"W
26+384.07 8,408,196.5985m 545,473.1322m
N29° 37'
60.669m
23"W
26+442.35 8,408,249.3378m 545,443.1438m
28.132m N21° 52' 37"E
26+468.50 8,408,275.4441m 545,453.6263m
N16° 21'
54.224m
37"W
26+521.92 8,408,327.4723m 545,438.3527m
30.299m N0° 00' 56"E
26+551.96 8,408,357.7709m 545,438.3609m
N40° 10'
22.439m
13"W
26+573.49 8,408,374.9175m 545,423.8861m
15.631m N5° 30' 24"W
26+588.55 8,408,390.4765m 545,422.3861m
36.015m N62° 57' 14"E
26+623.49 8,408,406.8527m 545,454.4623m
84.411m N8° 34' 39"W
26+702.14 8,408,490.3198m 545,441.8728m
62.213m N44° 32' 32"E
26+760.29 8,408,534.6614m 545,485.5114m
57.115m N35° 07' 55"E
26+817.39 8,408,581.3719m 545,518.3788m
69.177m N72° 13' 55"E
26+885.68 8,408,602.4825m 545,584.2564m
63.864m N17° 05' 21"E
26+947.09 8,408,663.5273m 545,603.0236m
26.810m N61° 15' 21"E
26+972.66 8,408,676.4204m 545,626.5303m
26.674m N23° 29' 59"E
26+998.59 8,408,700.8819m 545,637.1662m
20.165m N9° 27' 49"W
27+054.95 8,408,720.7728m 545,633.8506m
73.469m N71° 37' 37"E
27+077.21 8,408,743.9306m 545,703.5749m
S60° 27'
101.750m
52"W
27+087.16 8,408,693.7716m 545,615.0472m
S67° 17'
39.685m
01"W
27+126.38 8,408,678.4465m 545,578.4406m
S35° 32'
73.221m
46"W
27+199.16 8,408,618.8701m 545,535.8727m
N63° 46'
132.218m
07"W
27+322.67 8,408,677.3101m 545,417.2711m
S28° 43'
40.299m
26"W
27+351.34 8,408,641.9698m 545,397.9036m
53.215m S3° 45' 54"E
27+404.15 8,408,588.8695m 545,401.3980m
N31° 09'
68.621m
50"W
27+432.92 8,408,647.5874m 545,365.8876m
S60° 21'
21.492m
22"W
27+513.85 8,408,636.9572m 545,347.2084m
150.391m N18° 55' 29"E
27+566.74 8,408,779.2190m 545,395.9838m
S21° 54'
184.357m
39"W
27+638.73 8,408,608.1786m 545,327.1880m
104.795m S25° 11' 25"E
27+639.50 8,408,513.3496m 545,371.7916m
N21° 40'
164.309m
55"W
27+698.66 8,408,666.0334m 545,311.0868m
N29° 52'
47.709m
08"W
27+746.33 8,408,707.4048m 545,287.3270m
54.664m N81° 10' 08"E
27+771.77 8,408,715.7969m 545,341.3431m
50.678m N37° 52' 19"E
27+822.03 8,408,755.8013m 545,372.4543m
32.489m N12° 26' 40"E
27+854.30 8,408,787.5271m 545,379.4554m
46.375m N80° 12' 36"E
27+895.86 8,408,795.4126m 545,425.1556m
96.789m N61° 44' 19"E
27+992.46 8,408,841.2415m 545,510.4068m
53.980m N21° 17' 19"E
28+045.51 8,408,891.5377m 545,530.0050m
45.923m S85° 20' 21"E
28+085.15 8,408,887.8062m 545,575.7766m
86.354m N36° 18' 29"E
28+168.56 8,408,957.3944m 545,626.9092m
S56° 57'
143.689m
08"W
28+230.55 8,408,879.0357m 545,506.4669m
97.855m N41° 40' 18"E
28+234.79 8,408,952.1306m 545,571.5270m
N78° 22'
53.090m
24"W
28+272.34 8,408,962.8302m 545,519.5259m
N30° 19'
109.440m
17"W
28+380.19 8,409,057.2998m 545,464.2752m
N52° 33'
25.276m
58"W
28+405.32 8,409,072.6639m 545,444.2045m
N17° 25'
38.828m
21"W
28+443.55 8,409,109.7103m 545,432.5789m
N31° 38'
147.111m
12"W
28+590.62 8,409,234.9591m 545,355.4151m
N60° 23'
62.855m
39"W
28+651.93 8,409,266.0113m 545,300.7662m
N21° 40'
63.441m
34"W
28+713.56 8,409,324.9662m 545,277.3337m
S70° 52'
99.568m
29"W
28+801.52 8,409,292.3445m 545,183.2616m
S43° 15'
72.458m
24"W
28+872.86 8,409,239.5737m 545,133.6084m
S77° 30'
44.797m
30"W
28+916.20 8,409,229.8842m 545,089.8715m
S18° 29'
42.061m
41"W
28+955.21 8,409,189.9958m 545,076.5291m
S72° 56'
25.702m
40"W
28+978.55 8,409,182.4574m 545,051.9571m
N62° 48'
26.862m
21"W
29+005.00 8,409,194.7334m 545,028.0644m
N73° 41'
93.981m
52"W
29+098.91 8,409,221.1140m 544,937.8622m
N38° 20'
93.895m
58"W
29+189.73 8,409,294.7506m 544,879.6040m
N21° 28'
28.200m
56"W
29+217.86 8,409,320.9914m 544,869.2768m
N57° 49'
43.985m
39"W
29+261.18 8,409,344.4120m 544,832.0461m
N75° 53'
31.640m
10"W
29+292.74 8,409,352.1276m 544,801.3607m
56.952m N5° 23' 48"W
29+344.21 8,409,408.8268m 544,796.0043m
N66° 01'
45.073m
12"W
29+382.95 8,409,427.1452m 544,754.8219m
N44° 59'
84.878m
02"W
29+467.70 8,409,487.1797m 544,694.8210m
N70° 34'
31.978m
54"W
29+499.01 8,409,497.8112m 544,664.6618m
N49° 25'
88.383m
34"W
29+587.26 8,409,555.2981m 544,597.5289m
N33° 27'
71.467m
44"W
29+658.44 8,409,614.9197m 544,558.1229m
39.143m N6° 41' 36"W
29+697.04 8,409,653.7958m 544,553.5607m
N45° 54'
49.351m
47"W
29+744.91 8,409,688.1318m 544,518.1124m
45.355m N10° 04' 13"E
29+787.69 8,409,732.7882m 544,526.0429m
N47° 09'
113.501m
20"W
29+898.42 8,409,809.9700m 544,442.8238m
96.334m S79° 47' 39"E
29+946.94 8,409,792.9009m 544,537.6333m
90.829m N55° 38' 08"E
30+036.51 8,409,844.1700m 544,612.6095m
85.214m N73° 30' 31"E
30+120.84 8,409,868.3597m 544,694.3177m
116.189m N36° 25' 34"E
30+235.03 8,409,961.8485m 544,763.3094m
N31° 38'
50.701m
28"W
30+376.42 8,410,005.0125m 544,736.7120m
126.537m N28° 24' 55"E
30+392.52 8,410,116.3043m 544,796.9253m
S35° 40'
158.092m
34"W
30+412.19 8,409,987.8819m 544,704.7255m
S41° 06'
54.238m
49"W
30+465.87 8,409,947.0187m 544,669.0612m
S83° 02'
85.507m
48"W
30+549.30 8,409,936.6672m 544,584.1833m
S72° 20'
90.215m
10"W
30+639.32 8,409,909.2931m 544,498.2213m
N79° 06'
90.069m
28"W
30+727.60 8,409,926.3130m 544,409.7747m
31.618m N11° 45' 50"E
30+823.04 8,409,957.2666m 544,416.2209m
S52° 49'
144.653m
33"W
30+849.40 8,409,869.8611m 544,300.9607m
218.669m N67° 09' 35"E
30+908.52 8,409,954.7406m 544,502.4837m
131.195m N81° 14' 41"E
31+039.63 8,409,974.7102m 544,632.1504m
71.077m N39° 25' 36"E
31+109.22 8,410,029.6130m 544,677.2908m
46.248m N43° 28' 12"E
31+155.44 8,410,063.1765m 544,709.1080m
192.673m N37° 33' 07"E
31+348.11 8,410,215.9277m 544,826.5388m
135.582m N62° 04' 08"E
31+482.83 8,410,279.4355m 544,946.3270m
152.494m N39° 23' 39"E
31+634.50 8,410,397.2829m 545,043.1076m
48.001m N57° 37' 47"E
31+681.81 8,410,422.9820m 545,083.6493m
41.893m N78° 42' 08"E
31+723.58 8,410,431.1891m 545,124.7303m
83.435m N13° 48' 50"E
31+802.85 8,410,512.2105m 545,144.6519m
56.667m N56° 53' 55"E
31+857.77 8,410,543.1577m 545,192.1224m
48.554m N6° 58' 48"E
31+904.16 8,410,591.3517m 545,198.0228m
N13° 22'
39.825m
07"W
31+943.87 8,410,630.0978m 545,188.8147m
69.107m N76° 07' 37"E
32+000.36 8,410,646.6677m 545,255.9053m
48.703m N49° 55' 49"E
32+048.54 8,410,678.0186m 545,293.1759m
51.373m S83° 38' 18"E
32+097.68 8,410,672.3262m 545,344.2324m
49.372m N13° 51' 16"E
32+139.05 8,410,720.2615m 545,356.0547m
46.435m N0° 49' 51"E
32+185.37 8,410,766.6914m 545,356.7281m
54.592m N72° 39' 55"E
32+234.12 8,410,782.9573m 545,408.8408m
39.619m N33° 26' 51"E
32+272.59 8,410,816.0151m 545,430.6776m
N12° 05'
126.295m
05"W
32+397.55 8,410,939.5112m 545,404.2365m
28.901m N20° 12' 14"E
32+425.99 8,410,966.6342m 545,414.2179m
53.550m N2° 13' 37"E
32+479.30 8,411,020.1433m 545,416.2987m
45.822m N70° 52' 33"E
32+520.10 8,411,035.1554m 545,459.5921m
61.344m N19° 20' 31"E
32+578.00 8,411,093.0371m 545,479.9094m
45.143m N54° 55' 28"E
32+621.89 8,411,118.9786m 545,516.8540m
N23° 21'
55.847m
15"W
32+669.90 8,411,170.2505m 545,494.7153m
N35° 31'
46.190m
27"W
32+796.82 8,411,207.8429m 545,467.8770m
130.136m N48° 48' 45"E
32+810.01 8,411,293.5410m 545,565.8121m
S39° 28'
176.273m
42"W
32+848.62 8,411,157.4821m 545,453.7399m
S75° 06'
82.858m
22"W
32+928.36 8,411,136.1851m 545,373.6658m
S28° 32'
45.804m
28"W
32+970.77 8,411,095.9471m 545,351.7810m
S59° 12'
68.232m
08"W
33+038.61 8,411,061.0117m 545,293.1712m
N86° 27'
43.262m
23"W
33+080.75 8,411,063.6855m 545,249.9918m
N41° 30'
47.987m
47"W
33+127.45 8,411,099.6186m 545,218.1862m
N75° 33'
26.294m
29"W
33+153.21 8,411,106.1763m 545,192.7227m
 N35° 10'
69.739m
20"W
33+222.02 8,411,163.1830m 545,152.5503m
46.009m N9° 05' 17"E
33+266.18 8,411,208.6146m 545,159.8176m
N76° 10'
36.151m
53"W
33+296.38 8,411,217.2492m 545,124.7132m
N24° 45'
41.903m
43"W
33+336.96 8,411,255.2992m 545,107.1622m
N78° 02'
39.530m
41"W
33+373.34 8,411,263.4877m 545,068.4900m
S47° 56'
50.959m
19"W
33+422.00 8,411,229.3491m 545,030.6568m
S77° 52'
35.637m
58"W
33+456.42 8,411,221.8685m 544,995.8135m
S46° 48'
42.375m
40"W
33+498.39 8,411,192.8667m 544,964.9178m
N56° 37'
57.516m
48"W
33+548.64 8,411,224.5030m 544,916.8838m
S76° 45'
31.962m
18"W
33+578.58 8,411,217.1801m 544,885.7724m
N77° 48'
48.468m
40"W
33+626.82 8,411,227.4134m 544,838.3973m
N83° 30'
73.052m
17"W
33+699.86 8,411,235.6770m 544,765.8143m
S74° 55'
94.685m
31"W
33+793.95 8,411,211.0516m 544,674.3873m
N76° 03'
47.487m
38"W
33+840.86 8,411,222.4908m 544,628.2990m
S69° 47'
28.150m
25"W
33+868.39 8,411,212.7661m 544,601.8817m
N14° 43'
43.815m
38"W
33+904.12 8,411,255.1420m 544,590.7432m
S64° 56'
39.635m
56"W
33+933.08 8,411,238.3595m 544,554.8366m
36.923m N2° 28' 19"W
33+956.88 8,411,275.2484m 544,553.2441m
N54° 22'
23.732m
03"W
33+978.58 8,411,289.0741m 544,533.9557m
N28° 29'
60.851m
42"W
34+039.20 8,411,342.5534m 544,504.9249m
84.944m N9° 31' 49"W
34+123.87 8,411,426.3254m 544,490.8610m
N26° 15'
141.324m
14"W
34+264.85 8,411,553.0711m 544,428.3466m
S74° 48'
33.318m
55"W
34+290.10 8,411,544.3441m 544,396.1916m
N74° 14'
25.802m
04"W
34+315.50 8,411,551.3545m 544,371.3602m
S70° 14'
20.634m
31"W
34+335.51 8,411,544.3794m 544,351.9414m
N46° 09'
19.906m
46"W
34+354.49 8,411,558.1663m 544,337.5831m
N78° 17'
17.332m
55"W
34+371.37 8,411,561.6815m 544,320.6109m
N28° 28'
37.359m
41"W
34+408.28 8,411,594.5205m 544,302.7972m
S48° 11'
72.537m
52"W
34+466.53 8,411,546.1701m 544,248.7246m
S12° 38'
41.478m
14"W
34+506.54 8,411,505.6966m 544,239.6501m
S56° 00'
39.479m
55"W
34+544.87 8,411,483.6291m 544,206.9147m
N54° 56'
31.727m
49"W
34+571.48 8,411,501.8512m 544,180.9423m
S76° 57'
47.344m
06"W
34+617.71 8,411,491.1622m 544,134.8203m
S86° 45'
30.301m
18"W
34+647.99 8,411,489.4470m 544,104.5682m
N75° 06'
30.191m
03"W
34+678.10 8,411,497.2097m 544,075.3921m
 N39° 35'
71.433m
39"W
34+748.91 8,411,552.2540m 544,029.8649m
144.876m N4° 11' 49"E
34+891.52 8,411,696.7416m 544,040.4676m
S71° 26'
55.074m
46"W
34+934.49 8,411,679.2172m 543,988.2561m
S21° 44'
23.181m
39"W
34+955.91 8,411,657.6856m 543,979.6684m
S88° 08'
37.827m
14"W
34+991.69 8,411,656.4560m 543,941.8611m
S30° 34'
41.807m
25"W
35+030.68 8,411,620.4613m 543,920.5963m
S59° 23'
54.308m
49"W
35+084.66 8,411,592.8138m 543,873.8524m
S32° 40'
42.615m
14"W
35+126.26 8,411,556.9413m 543,850.8487m
S70° 41'
51.371m
56"W
35+176.86 8,411,539.9614m 543,802.3651m
N87° 42'
51.798m
28"W
35+228.28 8,411,542.0331m 543,750.6085m
49.505m S6° 30' 10"E
35+259.52 8,411,492.8462m 543,756.2150m
S49° 06'
39.158m
18"W
35+296.73 8,411,467.2102m 543,726.6148m
S34° 23'
52.661m
39"W
35+349.12 8,411,423.7560m 543,696.8675m
S19° 32'
68.347m
04"W
35+417.42 8,411,359.3433m 543,674.0142m
S82° 02'
34.862m
36"W
35+448.59 8,411,354.5175m 543,639.4877m
S36° 29'
37.249m
36"W
35+484.50 8,411,324.5722m 543,617.3349m
N51° 10'
68.757m
07"W
35+546.25 8,411,367.6848m 543,563.7736m
S78° 43'
32.731m
28"W
35+577.17 8,411,361.2850m 543,531.6742m
72.590m S8° 39' 44"E
35+644.36 8,411,289.5228m 543,542.6070m
S77° 25'
48.811m
18"W
35+682.21 8,411,278.8932m 543,494.9679m
S46° 50'
135.465m
49"W
35+817.29 8,411,186.2418m 543,396.1419m
S88° 10'
53.187m
19"W
35+869.49 8,411,184.5452m 543,342.9822m
S46° 11'
37.128m
39"W
35+905.57 8,411,158.8445m 543,316.1872m
S76° 48'
48.183m
25"W
35+953.36 8,411,147.8476m 543,269.2763m
S58° 38'
41.915m
35"W
35+995.20 8,411,126.0366m 543,233.4837m
N73° 03'
51.788m
36"W
36+045.37 8,411,141.1261m 543,183.9427m
S37° 39'
33.831m
51"W
36+074.03 8,411,114.3456m 543,163.2712m
N85° 05'
44.066m
06"W
36+117.21 8,411,118.1212m 543,119.3668m
S73° 42'
180.053m
40"W
36+297.13 8,411,067.6198m 542,946.5416m
292.927m N68° 18' 02"E
36+297.43 8,411,175.9261m 543,218.7103m
86.577m N20° 42' 01"E
36+381.56 8,411,256.9142m 543,249.3138m
55.068m N50° 11' 46"E
36+434.94 8,411,292.1669m 543,291.6195m
76.682m N6° 45' 48"W
36+508.90 8,411,368.3155m 543,282.5888m
N39° 00'
44.926m
28"W
36+552.47 8,411,403.2254m 543,254.3115m
70.536m N73° 57' 23"E
36+611.41 8,411,422.7195m 543,322.1003m
21.140m N39° 32' 23"E
36+631.99 8,411,439.0220m 543,335.5580m
82.377m N73° 56' 56"E
36+713.80 8,411,461.7988m 543,414.7235m
N76° 15'
73.952m
26"W
36+720.75 8,411,479.3671m 543,342.8881m
N25° 05'
28.203m
41"W
36+747.02 8,411,504.9079m 543,330.9268m
N66° 17'
84.069m
24"W
36+830.11 8,411,538.7128m 543,253.9540m
S65° 29'
23.641m
16"W
36+852.14 8,411,528.9047m 543,232.4441m
N68° 47'
40.756m
33"W
36+892.61 8,411,543.6478m 543,194.4486m
N17° 08'
27.443m
14"W
36+918.06 8,411,569.8725m 543,186.3621m
S52° 55'
25.873m
19"W
36+936.74 8,411,554.2735m 543,165.7202m
N79° 24'
48.693m
46"W
36+983.88 8,411,563.2199m 543,117.8562m
N27° 25'
28.388m
52"W
37+010.24 8,411,588.4166m 543,104.7782m
N67° 07'
31.176m
26"W
37+040.41 8,411,600.5359m 543,076.0545m
N52° 31'
109.834m
05"W
37+150.06 8,411,667.3709m 542,988.8961m
27.164m N2° 21' 10"E
37+173.74 8,411,694.5117m 542,990.0113m
N41° 45'
44.253m
22"W
37+217.53 8,411,727.5238m 542,960.5405m
N15° 12'
44.535m
13"W
37+261.81 8,411,770.4999m 542,948.8614m
50.513m N27° 25' 04"E
37+310.62 8,411,815.3392m 542,972.1214m
N31° 36'
138.135m
02"W
37+445.69 8,411,932.9921m 542,899.7396m
130.119m N16° 23' 39"E
37+573.61 8,412,057.8207m 542,936.4652m
58.722m N80° 05' 18"E
37+621.35 8,412,067.9285m 542,994.3104m
77.171m N65° 07' 18"E
37+698.48 8,412,100.3935m 543,064.3200m
N35° 24'
138.244m
46"W
37+817.17 8,412,213.0624m 542,984.2125m
N10° 55'
55.981m
59"W
37+872.77 8,412,268.0276m 542,973.5948m
33.295m N48° 54' 52"E
37+902.87 8,412,289.9085m 542,998.6902m
45.712m N25° 16' 06"E
37+948.40 8,412,331.2465m 543,018.2026m
N53° 04'
35.018m
52"W
37+978.92 8,412,352.2809m 542,990.2066m
N28° 55'
59.817m
40"W
38+038.54 8,412,404.6345m 542,961.2728m
62.187m N78° 37' 06"E
38+085.60 8,412,416.9067m 543,022.2368m
43.282m N18° 06' 28"E
38+125.57 8,412,458.0454m 543,035.6891m
20.504m N68° 08' 55"E
38+144.27 8,412,465.6770m 543,054.7197m
65.312m N14° 00' 24"E
38+209.09 8,412,529.0470m 543,070.5275m
N11° 06'
39.673m
10"W
38+248.55 8,412,567.9778m 543,062.8876m
29.247m N33° 17' 05"E
38+275.51 8,412,592.4266m 543,078.9381m
85.418m N9° 38' 02"E
38+360.75 8,412,676.6402m 543,093.2330m
74.059m N59° 41' 15"E
38+432.30 8,412,714.0192m 543,157.1674m
N85° 18'
82.088m
35"W
38+471.41 8,412,720.7313m 543,075.3542m
S68° 03'
121.367m
36"W
38+591.26 8,412,675.3843m 542,962.7773m
N76° 16'
39.497m
35"W
38+629.01 8,412,684.7545m 542,924.4080m
S68° 30'
22.542m
30"W
38+650.95 8,412,676.4959m 542,903.4336m
 N65° 10'
47.604m
12"W
38+697.43 8,412,696.4862m 542,860.2302m
79.650m S29° 01' 03"E
38+749.90 8,412,626.8342m 542,898.8667m
S46° 50'
46.474m
51"W
38+789.34 8,412,595.0486m 542,864.9623m
51.827m N14° 04' 49"E
38+813.78 8,412,645.3181m 542,877.5708m
N66° 43'
20.399m
19"W
38+831.38 8,412,653.3797m 542,858.8323m
50.681m S4° 02' 04"W
38+874.49 8,412,602.8239m 542,855.2665m
S31° 47'
40.332m
59"W
38+914.28 8,412,568.5456m 542,834.0133m
S44° 45'
48.182m
54"W
38+962.35 8,412,534.3361m 542,800.0833m
S70° 44'
24.889m
15"W
38+987.00 8,412,526.1251m 542,776.5872m
S31° 59'
54.007m
12"W
39+039.76 8,412,480.3178m 542,747.9785m
N64° 31'
73.316m
30"W
39+099.57 8,412,511.8523m 542,681.7907m
S84° 26'
32.030m
57"W
39+130.64 8,412,508.7540m 542,649.9109m
N58° 02'
48.552m
24"W
39+178.46 8,412,534.4541m 542,608.7184m
S63° 10'
75.795m
37"W
39+251.23 8,412,500.2527m 542,541.0790m
S21° 07'
53.321m
47"W
39+303.51 8,412,450.5167m 542,521.8578m
83.458m N1° 10' 14"W
39+351.90 8,412,533.9572m 542,520.1529m
72.130m N40° 46' 04"E
39+421.97 8,412,588.5860m 542,567.2538m
68.059m S62° 09' 46"E
39+484.10 8,412,556.8050m 542,627.4370m
39.355m S84° 24' 40"E
39+522.93 8,412,552.9722m 542,666.6053m
46.622m N39° 49' 21"E
39+567.01 8,412,588.7793m 542,696.4626m

6. PLANOS

6.1 Plano de ubicación del Proyecto

6.2 Plano del trazo del Proyecto

Toda la información base está georeferenciada en la proyección Universal Transverse

Mercator (UTM), Datum World Geodetic System 1984 (WGS 84), Zona 18 Sur.
