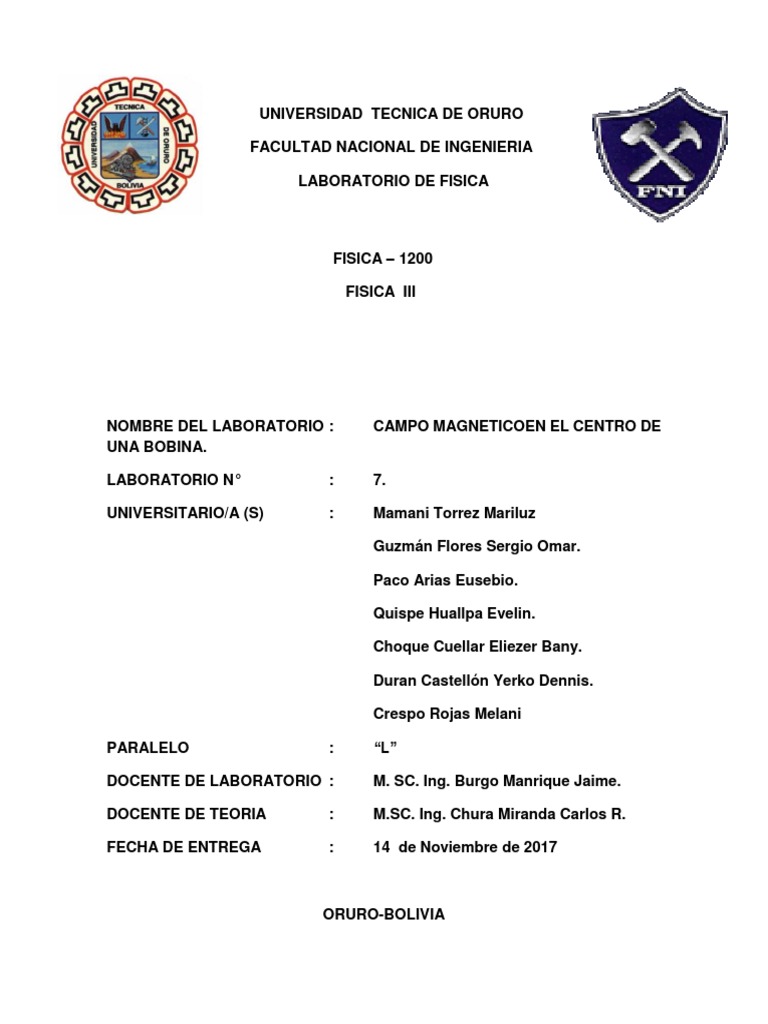

UNIVERSIDAD TECNICA DE ORURO

FACULTAD NACIONAL DE INGENIERIA

LABORATORIO DE FISICA

FISICA – 1200

FISICA III

NOMBRE DEL LABORATORIO : CAMPO MAGNETICOEN EL CENTRO DE

UNA BOBINA.

LABORATORIO N° : 7.

UNIVERSITARIO/A (S) : Mamani Torrez Mariluz

Guzmán Flores Sergio Omar.

Paco Arias Eusebio.

Quispe Huallpa Evelin.

Choque Cuellar Eliezer Bany.

Duran Castellón Yerko Dennis.

Crespo Rojas Melani

PARALELO : “L”

DOCENTE DE LABORATORIO : M. SC. Ing. Burgo Manrique Jaime.

DOCENTE DE TEORIA : M.SC. Ing. Chura Miranda Carlos R.

FECHA DE ENTREGA : 14 de Noviembre de 2017

ORURO-BOLIVIA
Tabla de contenido Pag.

1. OBJETIVOS. ............................................................................................................................. 1
2. FUNDAMENTO TEÓRICO. .................................................................................................... 1
2.1. DEFINICIONES. ............................................................................................................... 1
2.1.1. LEY DE BIOT-SAVART. .......................................................................................... 1
2.1.2. CAMPO MAGNETICO. ............................................................................................ 2
2.1.3. CORRIENTES ELECTRICAS. ............................................................................... 2
2.1.4. PERMEABILIDAD MAGNÉTICA DEL VACÍO. .................................................... 3
2.1.5. BOBINAS. .................................................................................................................. 3
2.1.6. AMPERIMETRO. ...................................................................................................... 4
2.1.7. MILITESLAMETRO. ................................................................................................. 6
2.1.8. NIKOLA TESLA. ....................................................................................................... 7
2.2. DESCRIPCION GENERAL DEL EXPERIMENTO. ..................................................... 9
2.3. FORMULACION DEL MODELO MATEMATICO ........................................................ 9
3. HIPOTESIS EXPERIMENTAL. .............................................................................................. 9
4. INSTALALCION DEL SISTEMA DE EXPERIMENTACION. ............................................. 9
5. REGISTRO DE DATOS DEL EXPERIMENTO. ................................................................ 10
5.1. Registro de datos técnicos de los instrumentos eléctricos para medidas. ............ 10
5.1.1. Materiales. ............................................................................................................... 10
5.2. Registro de constantes invariantes y de valores variables. ..................................... 10
5.3. Registro de las variables interdependientes. ............................................................. 11
6. RESULTADOS DEL EXPERIMENTO. ................................................................................ 12
6.1. Verificación del modelo matemático. ........................................................................... 12
6.2. Valor determinado de magnitud física. ........................................................................ 12
6.3. Modelo matemático y su comportamiento. ................................................................. 13
7. CONCLUSIONES. .................................................................................................................. 15
8. OBSERVACIONES ............................................................................................................ 15
9. BIBLIOGRAFÍA. ...................................................................................................................... 15
 1. OBJETIVOS.
- Verificación de la ley de BIOT-SAVART, aplicando a la determinación del campo
magnético den el centro de una bobina, midiendo el campo magnético y corriente
magnético.
- Determinación del valor de la permeabilidad magnética del vacío con un error
probable del 1%

2. FUNDAMENTO TEÓRICO.

2.1. DEFINICIONES.

2.1.1. LEY DE BIOT-SAVART.

La ley de Biot-Savart, relaciona los campos magnéticos con las corrientes que los crean. De
una manera similar a como la ley de Coulomb relaciona los campos eléctricos con las cargas
puntuales que las crean. La obtención del campo magnético resultante de una distribución
de corrientes, implica un producto vectorial, y cuando la distancia desde la corriente al punto
del campo está variando continuamente, se convierte inherentemente en un problema de
cálculo diferencial.

Consultar el campo magnético esbozado para el caso del cable recto para ver la forma
geométrica del campo magnético de una corriente.

Contribución de un Elemento de Corriente al Campo Magnético

Cada elemento de corriente infinitesimal, realiza una contribución al campo magnético en el

punto P que es perpendicular al elemento de corriente, y perpendicular al radio-vector que
va desde el elemento de corriente al punto P del campo.

1
La relación entre la contribución del campo magnético y su elemento de corriente generador
está determinada por la ley de Biot-Savart.

La dirección del campo magnético, sigue la regla de la mano derecha que se ilustró en el
caso de un cable recto. Esta dirección surge por la naturaleza del producto vectorial que se
aplica en su dependencia de la corriente eléctrica.

2.1.2. CAMPO MAGNETICO.

Se trata de un campo que ejerce fuerzas (denominadas magnéticas) sobre los materiales.
Al igual que el campo eléctrico también es un campo vectorial, pero que no produce ningún
efecto sobre cargas en reposo (como sí lo hace el campo eléctrico en dónde las acelera a
través de lafuerza eléctrica). Sin embargo el campo magnético tiene influencia sobre cargas
eléctricas en movimiento.

El campo magnético está presente en los imanes. Por otro lado, una corriente eléctrica
también genera un campo magnético alrededor del conductor.

Si una carga en movimiento atraviesa un campo magnético, la misma sufre la acción de una
fuerza (denominada fuerza magnética). Esta fuerza no modifica el módulo de la velocidad
pero sí la trayectoria (ver fuerza magnética). Sobre un conductor por el cual circula
electricidad y que se encuentra en un campo también aparece una fuerza magnética.

El campo magnético se denomina con la letra B y en el Sistema Internacional de Unidades

se mide en tesla. Un tesla es el valor de un campo magnético que provoca una fuerza de
un newton sobre una carga de un coulomb que se mueve perpendicularmente a éste, a
una velocidad de 1 m/s.

2.1.3. CORRIENTES ELECTRICAS.

Al flujo de las cargas eléctricas que recorre un conductor se lo conoce como corriente
eléctrica. El flujo está vinculado al desplazamiento de electrones o protones en el seno del
material en cuestión.

Se llama carga eléctrica a la propiedad física que poseen ciertas partículas subatómicas
(como los protones y los electrones), manifestada a través de las fuerzas de repulsión y
atracción que existen entre ellas por intermedio de campos electromagnéticos. A los
protones se les asignó carga eléctrica positiva, mientras que a los electrones se les atribuyó
carga eléctrica negativa. Los protones y los electrones, en este marco, fluyen desde el polo
negativo hacia el polo positivo.

2
Los conductores, al contar con numerosos electrones libres, posibilitan que la electricidad
pase a través de ellos. El movimiento de las cargas eléctricas genera el campo magnético
que se puede aprovechar de distintas maneras.

La magnitud que refleja el nivel de electricidad que, en una unidad de tiempo, fluye por el
conductor, también se denomina corriente eléctrica. Esta magnitud, medida por un
instrumento llamado galvanómetro, tiene como unidad al amperio. Por eso, si el
galvanómetro está calibrado en amperios, recibe el nombre de amperímetro.

La corriente eléctrica puede ser variable (si su intensidad cambia en el tiempo) o continúa
(si la intensidad se mantiene constante). Cuando en ningún sector del conductor se genera
una disminución o el almacenamiento de la carga, se habla de corriente estacionaria. Cabe
destacar que la intensidad de la corriente eléctrica se calcula dividiendo la carga (expresada
en columbios) por el tiempo (segundos) que tarda en trasladarse de un lugar a otro.

2.1.4. PERMEABILIDAD MAGNÉTICA DEL VACÍO.

Se denomina permeabilidad magnética a la capacidad de una sustancia o medio para atraer
y hacer pasar a través de ella campos magnéticos, la cual está dada por la relación entre la
inducción magnética existente y la intensidad de campo magnético que aparece en el interior
de dicho material.

La magnitud así definida, el grado de magnetización de un material en respuesta a un campo

magnético, se denomina permeabilidad absoluta y se suele representar por el símbolo μ:

La permeabilidad de un material magnético, que se designa por la letra griega, μ es la

relación entre la inducción magnética (B), y la intensidad del campo magnético que la
produce (H).

La curva que representa B en función de H de los materiales magnéticos denominada bucle

de histéresis, se aprecia que no es lineal, y en la cual μ es la pendiente de la curva.

2.1.5. BOBINAS.
Del francés bobine, una bobina es un cilindro de hilo, cable o cordel que se encuentra
arrollado sobre un tubo de cartón u otro material. También se conoce como bobina al rollo
de papel continuo que utilizan las rotativas y al rollo de hilo u otro componente que exhibe
un orden determinado.

Por otra parte, una bobina o inductor es un componente pasivo del circuito eléctrico que
incluye un alambre aislado, el cual se arrolla en forma de hélice. Esto le permite almacenar
energía en un campo magnético a través de un fenómeno conocido como autoinducción.

3
La bobina está compuesta por la cabeza hueca de un material conductor (alambre o hilo de
cobre esmaltado, por ejemplo) y puede estar instalado en un circuito integrado. La pieza
polar, el núcleo, el devanado inductor, la expansión polar, el polo auxiliar y la culata son las
partes que conforman un inductor.

Es interesante que a la hora de poder analizar en profundidad el término bobina tengamos

muy en cuenta la existencia de lo que se conoce como Bobina de Tesla. Una denominación
esta con la que se hace referencia a un transformador resonante que tiene la capacidad
para generar descargas eléctricas de gran alcance y sonoridad.

Aquella fue desarrollada a finales del siglo XIX, concretamente en el año 1891, por el
inventor croata del que toma su nombre: Nikola Tesla. Un hombre este que está considerado
en la actualidad como una de las figuras que más ha contribuido al nacimiento y desarrollo
de la electricidad desde el punto de vista comercial.

La bobina se diferencia del condensador o capacitor en la forma que almacena la energía.

Mientras que la bobina utiliza un campo magnético gracias al espiral de alambre, los
condensadores usan un campo eléctrico para el almacenamiento.

El funcionamiento de la bobina implica que reaccionará contra los cambios de corriente con
la generación de un voltaje opuesto al voltaje aplicado que resultará proporcional a la
alteración de la corriente. El valor de oposición de la bobina al paso de corriente es medido
por la inductancia en una unidad conocida como Henrios (H).

Muchos son los usos que se le pueden dar a una bobina de tipo electromagnético. De esta
manera, por ejemplo, se aplica tanto para hacer sonar un timbre como para hacer funcionar
una electroválvula o para poner en marcha un relé. Todo ello sin olvidar tampoco que se
puede utilizar dentro de lo que es un interruptor diferencial, un motor eléctrico o lineal u otros
dos dispositivos fundamentales dentro de cualquier automóvil: el embrague y el freno.

Las bobinas se aplican en el desarrollo de lámparas fluorescentes y fuentes de

alimentación, entre otros elementos.

2.1.6. AMPERIMETRO.
El amperímetro es un aparato de medida utilizado para medir la intensidad o corriente
eléctrica. Es el instrumento industrial más adecuado y usado para medir intensidades.
Recibe su nombre de la unidad de medida para la corriente eléctrica, el amperio y de meter
de "medida". El amperímetro mide amperios.

En la imagen siguiente puedes ver dos tipos diferentes, uno fijo y el otro portátil. En el
esquema de la parte de abajo de la imagen puedes ver como es el símbolo del amperímetro

4
utilizado en los circuitos eléctricos. Como ves es muy sencillo, simplemente es un círculo
con una A mayúscula en su interior.

Recuerda: Intensidad de Corriente Eléctrica es el número de electrones que circulan por un

conductor (o un circuito) por unidad de tiempo. Podríamos decir que es la velocidad (y
cantidad) a la que la carga eléctrica pasa por cualquier punto dado en un circuito. Para saber
más: Corriente Eléctrica.

- Como se Conecta un Amperímetro

Los amperímetros se conectan en serie en el circuito, por lo que es atravesado por la

corriente del circuito donde se haya intercalado, y lógicamente, nos medirá la corriente que
lo atraviesa, que es la misma que la del circuito.

Los amperímetros portátiles, cómo pudiste ver, tienen unas pinzas cuya misión es
simplemente introducirlas por el cable del circuito por el que circula la corriente o intensidad
que queremos medir. Las pinzas se abren y dejamos en su interior el cable. Ojo, como ves
en la siguiente imagen solo se ponen en un cable, nunca por los dos a la vez. Recuerda,
estamos midiendo en serie.

Estos amperímetros también se llaman pinzas amperimétricas. Estas pinzas también suelen
medir tensiones.

- Uso del Amperímetro

Si queremos medir con un amperímetro fijo, lógicamente nunca cortaremos el cable,

simplemente desconectaremos un borne (tornillo) de un aparato o de la pila que este
conectado en el circuito. Ese borne lo conectaremos a una parte del amperímetro, y la otra
parte al cable donde estaba conectado anteriormente el aparato o pila, es decir intercalado
con el aparato. Ya está, lo tenemos en serie con el circuito. Una solución sencilla es conectar
un borne del amperímetro a un borne de la pila y el otro al cable que estaría conectado a la
pila o fuente de tensión.

Otra forma de medir intensidades es con el polímetro, pero eso lo puedes ver en este enlace:
Polímetro

Siempre que necesitemos hacer una medida muy exacta de la intensidad, debemos tener
en cuenta que el amperímetro lleva en su interior una pequeña resistencia que puede alterar
la medida exacta. Estas resistencias son muy pequeñas, entre 0,01Ω y 0,1Ω (ohmios). Al
ser tan pequeñas, las alteraciones no suelen tener importancia.

Los amperímetros, como cualquier aparato de medida, tienen una o varias escalas que nos
dicen la máxima intensidad que pueden medir en cada una de las escalas. Si te fijas en la
primera imagen de esta página, el amperímetro fijo puede medir, según su escala, como
máximo 40A (amperios). Los amperímetros portátiles y los polímetros tienen varias escalas

5
diferentes. Si no sabemos muy bien el valor de la intensidad que vamos a medir, siempre
deberemos empezar a medir por la escala más alta. Si vemos que es muy grande, iremos
bajando de escala hasta encontrar la más apropiada.

Las mediciones en C.A. (corriente alterna) muy elevadas se hacen a través de

transformadores de intensidad, que reducen a valores inferiores.

Para efectuar mediciones de corrientes debilísimas se recurre a losgalvanómetros o

microamperímetros, por su gran sensibilidad, siendo muy apropiados para indicadores de
escala de cero central (el cero de la escala en el centro y la aguja se mueve en un sentido
o en otro en función del sentido de la corriente que mide).

2.1.7. MILITESLAMETRO.
El teslámetro dispone de una sonda triaxial para determinar la radiación electromagnética.
El teslametro PCE-G28 ha sido especialmente concebido para medir en transformadores y
valorar campos magnéticos originados por monitores de ordenadores, televisores,
instalaciones eléctricas industriales (separadores magnéticos, electromotores...). El
teslámetro cumple con las normativas europeas (European Union Electromagnetic
Compatibility Directive IEC 801-1 (EN 50081-1) así como con las prescripciones para
laboratorios e instrumentos de medida IEC 204 (EN 60204). Por medio de la sonda triaxial
podrá ahorrarse las conversiones de cada eje específico. Este pequeño teslametro de
campos magnéticos tiene unas características propias para el uso industrial pero también
se adecua al ámbito del laboratorio. Sencillo, rápido y preciso

Información sobre los campos electromagnéticos

Los campos electromagnéticos se originan con el uso de instalaciones y aparatos eléctricos.

Pueden tener una fuerte influencia sobre nuestro organismo dependiendo de su frecuencia.
Las con- secuencias pueden ir desde el malestar general y la excitación nerviosa hasta las
quemaduras inter- nas. Por ello, basándose en las leyes de protección laboral y las
disposiciones industriales, se hace necesario determinar el riesgo de los trabajadores
expuestos a los campos electromagnéticos.

Básicamente existen dos ámbitos de influencia, los denominados ámbitos de exposición 1

y 2:

El ámbito de exposición 1 abarca todos los ámbitos controlados, p.e. los talleres eléctricos
indus- triales y los ámbitos controlados por la empresa. Abarca ámbitos de acceso general
en los que se garantiza una breve exposición debido al modo de empleo de la instalación.
Esta breve exposición se refiere a un turno laboral. El encargado de seguridad puede
determinar la radiación electro- magnética en Gauss o en Tesla y clasificarla con la ayuda
del aparato. De manera especial, con una frecuencia técnica energética de f = 50 Hz en el

6
ámbito de exposición 1 el valor límite se considera 1,36 µT, en el ámbito 2 el valor es 0,42
µT. Aquí encontrará más información sobre el tema.

2.1.8. NIKOLA TESLA.

Nikola Tesla

Ingeniero electrotécnico e inventor

Nació el 10 de julio de 1856 en Smiljan, Croacia.

Sus progenitores eran del oeste de Serbia, cerca de Montenegro.

Hijo de Milutin Tesla, un sacerdote ortodoxo; su madre, de Djuka

Mandic, cuyo padre también fue sacerdote ortodoxo, tenía un
talento especial para la fabricación de herramientas para el hogar
y gran capacidad para memorizar poemas épicos.

Tesla fue el cuarto de cinco hermanos. Su hermano mayor llamado

Dane se mató en un accidente de equitación cuando Nikola tenía cinco años. Esa temprana
muerte lo marcó para toda la vida, ya que se consideró causante del accidente.

En 1861, asistió a la escuela primaria en Smiljan, donde estudió alemán, aritmética y

religión. En 1862, la familia se trasladó a Gospic, Imperio austríaco, donde su padre trabajó
como pastor. En 1870, se trasladó a Karlovac, Croacia, para asistir al Gimnasio Real de
Gospic, donde fue influenciado por su profesor de matemáticas Martin Sekulic. Desde muy
pequeño demostró un talento excepcional para las matemáticas y los maestros
desconfiando de su genio, le obligaban a pasar pruebas para demostrar que no había
copiado sus teorías. Se graduó en 1873 y regresó a su pueblo natal donde poco después
de su llegada contrajo el cólera. Estuvo postrado en cama durante nueve meses y cerca de
la muerte en varias ocasiones. Su padre le prometió enviarle a la mejor escuela de ingeniería
si se recuperaba de la enfermedad (su progenitor deseaba que se dedicara al sacerdocio).

En 1874, evitó su reclutamiento por el ejército austrohúngaro huyendo a Tomingaj, cerca

Gracac. En 1875, se matriculó gracias a una beca en la Escuela Politécnica de Graz, Austria.
Durante su primer año nunca perdió una clase y obtuvo las calificaciones más altas posibles.
Al final de su segundo año de estudios perdió su beca y se convirtió en un adicto a los juegos
de azar. Durante su tercer año se jugó el dinero de la matrícula. Nunca se graduó en la
universidad y en diciembre de 1878, dejó Graz y cortó relaciones con su familia tratando de
ocultarles el abandono de los estudios. Se trasladó a Maribor (hoy en Eslovenia ), donde
trabajó como dibujante por 60 florines al mes y pasaba el tiempo jugando a los naipes. En

7
marzo de 1879, su madre se trasladó hasta ahí para suplicarle a su hijo la vuelta a casa,
pero Nikola se negó.

El 24 de marzo de 1879, fue devuelto a Gospic bajo vigilancia policial por no tener permiso
de residencia. El 17 de abril de 1879, murió su madre, y durante ese año, dio clases a los
estudiantes en su antigua escuela. En enero de 1880, dos de sus tíos reúnen dinero
suficiente para enviarlo a Praga donde tenía intención de estudiar en la universidad, pero
por desgracia, llegó demasiado tarde para inscribirse; además no estudió griego ni Checo,
asignaturas obligatorias. Tesla asistía a conferencias en la universidad, aunque, como
auditor, no recibió nunca calificaciones de los cursos. En 1881, se trasladó a Budapest para
trabajar en Ferenc Puskas donde llegó a ser jefe de electricistas. Durante su empleo, realizó
muchas mejoras en el equipo de la estación central y afirmaron haber perfeccionado un
teléfono que nunca se patentó.

En 1882, ingresó en la Continental Edison Company en Francia, para diseñar y mejorar

equipos eléctricos. En junio de 1884, se trasladó a la ciudad de Nueva York donde fue
contratado por Thomas Edison para trabajar en Edison Machine Works diseñando motores
y generadores pero lo abandonó para dedicarse en exclusiva a la investigación experimental
y a la invención. En 1885, sostenía que podría rediseñar los motores y generadores de
Edison mejorando su servicio y economía. Según Tesla, Edison le comentó: "Tengo
cincuenta mil dólares para usted si puede hacerlo". Tras meses de trabajo cumplió con la
tarea y demandó el pago. Edison le dijo que estaba bromeando, y le respondió: "Usted no
entiende nuestro humor estadounidense". A cambio, le ofreció un aumento de salario
pasando de 10 dólares a la semana a los 18. Tesla rechazó la oferta y se despidió.

En 1888, tuvo lugar su primer diseño del sistema práctico para generar y transmitir corriente
alterna para sistemas de energía eléctrica. Desarrolló el motor de inducción de corriente
alterna, eliminando el conmutador y las escobillas de encendido de los motores de corriente
continua e introdujo mejoras en el campo de la transmisión y generación de energía de
corriente alterna, constatando que tanto la generación como la transmisión de la misma se
podían obtener de forma bastante más eficaz con una corriente alterna que en el caso de la
corriente continua, la más comúnmente utilizada en aquella época.

Los derechos de ese invento, trascendental en esa época, fueron comprados por el inventor
estadounidense George Westinghouse, que mostró el sistema por primera vez en la World's
Columbian Exposition de Chicago (1893). Dos años más tarde los motores de corriente
alterna de Tesla se instalaron en el diseño de energía eléctrica de las cataratas del Niágara.

En 1893, diseñó un sistema de comunicación sin hilos y construyó una antena de más de
30 metros de altura, la Wardencliff Tower, con la que pretendía transmitir energía eléctrica
sin hilos, con el mismo principio de funcionamiento que la radio. Patentó más de 700
inventos como un submarino eléctrico en 1898 y una pequeña nave que captaría energía
emitida por la Wardencliff Tower que se almacenaría en sus baterías.

8
En opinión de algunos científicos serbios, el sistema de operación del Sojourner está basado
en la patente del submarino eléctrico diseñado por Tesla. En 1893, antes del primer vuelo
de los hermanos Wright, probó un prototipo del primer avión de despegue vertical.

La unidad SI de intensidad de flujo magnético es la TESLA así denominada en su honor.

Tesla nunca se casó; afirmaba que la castidad era muy útil para sus habilidades científicas.
Hacia el final de su vida, declaró a un periodista: "A veces siento que al no casarse hice un
sacrificio demasiado grande a mi trabajo " Aunque numerosas mujeres compitieron por su
afecto jamás mantuvo relación con alguna de ellas.

Nikola Tesla falleció en soledad el 7 de enero de 1943, en la habitación 3327 del New
Yorker Hotel, en la ciudad de Nueva York (Estados Unidos). Su cuerpo fue encontrado
después de ignorar el letrero de "no molestar" que había colocado en la puerta dos días
antes.

2.2. DESCRIPCION GENERAL DEL EXPERIMENTO.

2.3. FORMULACION DEL MODELO MATEMATICO

Permeabilidad magnética de vacío

Constante que aparece en la ley de Biot y Savart, cuyo valor es

µo = 4 p 10-7 N/A2

3. HIPOTESIS EXPERIMENTAL.
El campo magnético dentro de una bobina como en cualquier región del espació, existe una
carga eléctrica "q” (carga de prueba) que se desplaza con una velocidad "v", experimenta
una fuerza magnética.

4. INSTALALCION DEL SISTEMA DE EXPERIMENTACION.

9
5. REGISTRO DE DATOS DEL EXPERIMENTO.

5.1. Registro de datos técnicos de los instrumentos eléctricos para

medidas.

5.1.1. Materiales.
- 1 Amperímetro
- 1 Militeslametro.
- 1 Fuente de energía.
- Bobinas n=154 espiras.

5.2. Registro de constantes invariantes y de valores variables.

TABLA Nº 1
INSTRUMENTO CLASE ESC. MAX. ERR. UNIDAD
ABS.
AMPERIMETRO 1.5 3 0,045 (A)
MILITESLAMETRO 1.25 20 0.25 (mT)

TABLA Nº 2
MAGNITUD MEDIDA
DIAMETRO DE LA 𝟒𝟎. 𝟎 ± 𝟎. 𝟏 (𝐂𝐦)
BOBINA

10
 TABLA Nº 3
Nº 𝑰 ± 𝜹𝑰 (𝑨) 𝑩 ± 𝜹𝑩 (𝒎𝑻)
1 𝟏 ± 𝟎. 𝟒𝟓 0.48±
2 𝟏. 𝟏 ± 𝟎. 𝟒𝟓 𝟎. 𝟓𝟑 ±
3 𝟏. 𝟐 ± 𝟎. 𝟒𝟓 𝟎. 𝟓𝟖 ±
4 𝟏. 𝟑 ± 𝟎. 𝟒𝟓 𝟎. 𝟔𝟑 ±
5 𝟏. 𝟒 ± 𝟎. 𝟒𝟓 𝟎. 𝟔𝟖 ±
6 𝟏. 𝟓 ± 𝟎. 𝟒𝟓 𝟎. 𝟕𝟑 ±
7 𝟏. 𝟔 ± 𝟎. 𝟒𝟓 𝟎. 𝟕𝟖 ±
8 𝟏. 𝟕 ± 𝟎. 𝟒𝟓 𝟎. 𝟖𝟑 ±
9 𝟏. 𝟖 ± 𝟎. 𝟒𝟓 𝟎. 𝟖𝟕 ±
10 𝟏. 𝟗 ± 𝟎. 𝟒𝟓 𝟎. 𝟗𝟐 ±
11 𝟐. 𝟎 ± 𝟎. 𝟒𝟓 𝟎. 𝟗𝟔 ±
12 𝟐. 𝟏 ± 𝟎. 𝟒𝟓 𝟏. 𝟎𝟏 ±

TABLA Nº 4
Nº 𝑰 ± 𝜹𝑰 (𝑨) 𝑩 ± 𝜹𝑩 (𝑻)
1 𝟏 ± 𝟎. 𝟒𝟓 0.00048±
2 𝟏. 𝟏 ± 𝟎. 𝟒𝟓 𝟎. 𝟎𝟎𝟎𝟓𝟑 ±
3 𝟏. 𝟐 ± 𝟎. 𝟒𝟓 𝟎. 𝟎𝟎𝟎𝟓𝟖 ±
4 𝟏. 𝟑 ± 𝟎. 𝟒𝟓 𝟎. 𝟎𝟎𝟎𝟔𝟑 ±
5 𝟏. 𝟒 ± 𝟎. 𝟒𝟓 𝟎. 𝟎𝟎𝟎𝟔𝟖 ±
6 𝟏. 𝟓 ± 𝟎. 𝟒𝟓 𝟎. 𝟎𝟎𝟎𝟕𝟑 ±
7 𝟏. 𝟔 ± 𝟎. 𝟒𝟓 𝟎. 𝟎𝟎𝟎𝟕𝟖 ±
8 𝟏. 𝟕 ± 𝟎. 𝟒𝟓 𝟎. 𝟎𝟎𝟎𝟖𝟑 ±
9 𝟏. 𝟖 ± 𝟎. 𝟒𝟓 𝟎. 𝟎𝟎𝟎𝟖𝟕 ±
10 𝟏. 𝟗 ± 𝟎. 𝟒𝟓 𝟎. 𝟎𝟎𝟎𝟗𝟐 ±
11 𝟐. 𝟎 ± 𝟎. 𝟒𝟓 𝟎. 𝟎𝟎𝟎𝟗𝟔 ±
12 𝟐. 𝟏 ± 𝟎. 𝟒𝟓 𝟎. 𝟎𝟎𝟏𝟎𝟏 ±

5.3. Registro de las variables interdependientes.

TABLA Nº 5
N° x y 𝑥2 𝑦2 xy
1 1.0 0.00048 1 0.0000002304 0.00048
2 1.1 0.00053 1.21 0.0000002809 0.000583
3 1.2 0.00058 1.44 0.0000003364 0.000696

11
 4 1.3 0.00063 1.69 0.0000003969 0.000819
5 1.4 0.00068 1.96 0.0000004624 0.000952
6 1.5 0.00073 2.25 0.0000005329 0.001095
7 1.6 0.00078 2.56 0.0000006084 0.001248
8 1.7 0.00083 2.89 0.0000006889 0.001411
9 1.8 0.00087 3.24 0.0000007569 0.001566
10 1.9 0.00092 3.61 0.0000008464 0.001748
11 2.0 0.00096 4 0.0000009216 0.00192
12 2.1 0.00101 4.41 0.0000010201 0.002121
∑ 18.6 0.009 29.949 0.0000070822 0.0297561

6. RESULTADOS DEL EXPERIMENTO.

6.1. Verificación del modelo matemático.

Gráfico de Y vs X

(X 0,00001)
108

98

88

78
Y

68

58

48
1 1,2 1,4 1,6 1,8 2 2,2
X

6.2. Valor determinado de magnitud física.

𝛍𝟎 𝐍 𝐈
CAMPO MAGNETICO: 𝐁= 𝐃

Errores absolutos de los instrumentos:

12
 - error. ABS. para el amperímetro

1.5
𝛿𝑉 = × 3 = 0.045(𝑉)
100
- error ABS. Para el militeslametro

1.25
𝛿𝑉 = × 20 = 0.25 (𝑇)
100

- Valor del diámetro de la bobina:

𝐷 = 𝐷𝑃 ± 𝛿𝐷 = 40.0 ± 0.1(𝑐𝑚)
Error relativo porcentual
𝛿𝑑 ∗ 100 0.1 ∗ 100
𝜀𝑑 % = = = 0.25(%)
𝑑𝑃 40.0

6.3. Modelo matemático y su comportamiento.

- DETERMINACION DE 𝜇0
𝛍𝟎 𝐍 𝐈
CAMPO MAGNETICO. 𝐁= 𝐃

𝜇=𝐵

𝑋=𝐼
𝜇0 𝑁
𝐴=𝛼=
𝐷

𝛽=1

𝜇 = 𝛼 𝑋𝐵

𝑌 = 𝐴𝑋 𝐵

ln 𝑌 = ln 𝐴 + 𝐵 ln 𝑋

𝑎 = 𝑙𝑛𝐴

13
𝑏=𝐵

𝑦 = 𝑎 + 𝑏𝑥

𝛼 =𝐴± 𝛿𝐴

𝛽=𝐵 ± 𝛿𝐵
𝜇0 𝑁
𝛼=
𝐷
𝜇0 𝑁
𝐴=
𝐷
𝐴𝐷
𝜇0 =
𝑁

- el valor probable
𝐴𝐷
𝜇0𝑝 =
𝑁

𝐷 = 𝐷𝑚 ± 𝛿 𝜇0

𝑑 𝜇0 2 2 𝑑 𝜇0 2 2
𝛿𝜇0 = √( ) 𝛿 𝐴+( ) 𝛿 𝐷
𝐴 𝑑𝐷

𝜇0 = 𝜇0 𝑝 ± 𝛿𝜇0
𝛿𝜇0 100
𝜀% =
𝜇0 ∗ 𝑝

Para el ángulo 𝛼

𝐻𝑜: 𝛼 =

𝐻1: 𝛼 =
𝐴−𝛼
𝑡𝑎 =
𝜗𝑎

14
 7. CONCLUSIONES.
Se logró comprobar de manera practica la ley de Biot – Savart, en el centro de una
bobina midiendo el campo magnético y la corriente eléctrica.
Se determinó el valor de la permeabilidad magnética.

8. OBSERVACIONES
 El campo magnético es proporcional a la corriente eléctrica.
 La magnitud del campo magnético es directamente proporcional a la intensidad de
la corriente.
 Mientras más pequeño el diámetro de la bobina el campo magnético aumenta o
inversamente proporcional al diámetro.
 El campo magnético es creado por un imán o una corriente eléctrica.

9. BIBLIOGRAFÍA.
Disponible en: http://hyperphysics.phy-astr.gsu.edu/hbasees/magnetic/Biosav.html

Disponible en: https://www.fisicalab.com/apartado/potencial-electrico-punto#contenidos

Disponible en: https://www.fisicapractica.com/campo-magnetico.php

Disponible en: https://www.definicionabc.com/ciencia/corriente-electrica.php

Disponible en: http://www.fullmecanica.com/definiciones/p/924-permeabilidad-magnetica-

del-aire-vacio

Disponible en: https://definicion.de/bobina/

Disponible en: http://www.areatecnologia.com/electricidad/amperimetro.html

Disponible en: https://www.buscabiografias.com/biografia/verDetalle/3728/Nikola%20Tesla

Disponible en: http://www.pce-iberica.es/medidor-detalles-tecnicos/instrumento-de-

radiacion/teslametro-pce-g28.htm

Disponible en: http://www.monografias.com/trabajos6/vuco/vuco.shtml

Disponible en: http://www.geocities.com/fragus/historia.html

15
16
