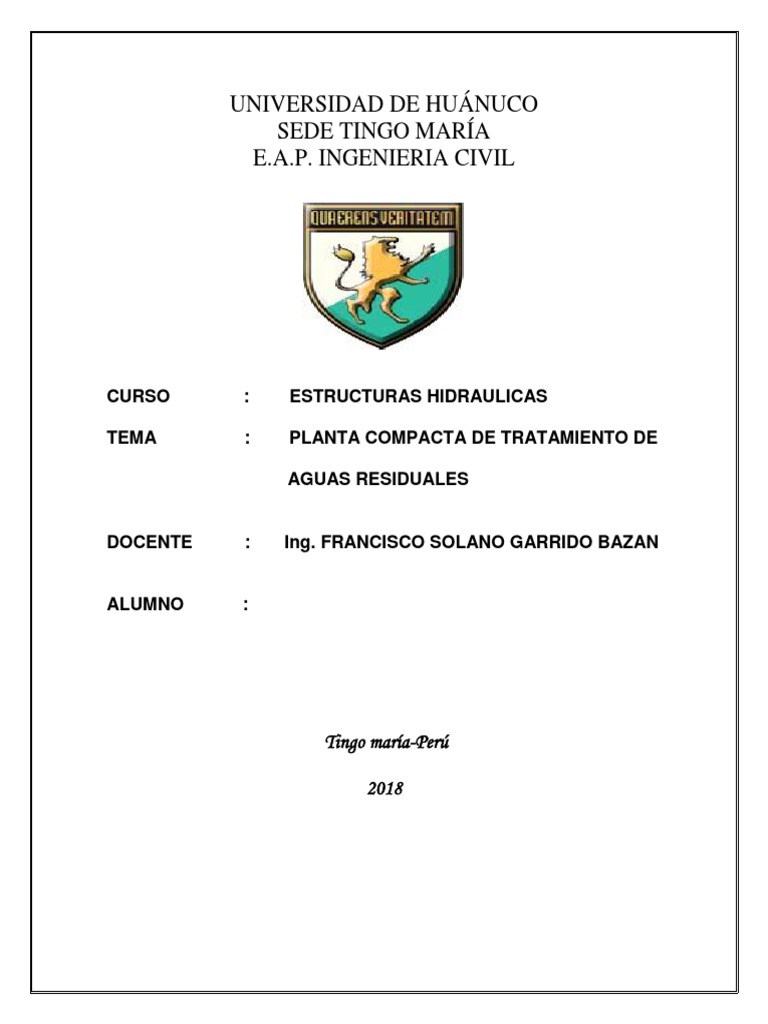

UNIVERSIDAD DE HUÁNUCO

SEDE TINGO MARÍA

E.A.P. INGENIERIA CIVIL

CURSO : ESTRUCTURAS HIDRAULICAS

TEMA : PLANTA COMPACTA DE TRATAMIENTO DE

AGUAS RESIDUALES

DOCENTE : Ing. FRANCISCO SOLANO GARRIDO BAZAN

ALUMNO :

Tingo maría-Perú

2018
 INTRODUCCION

La falta de tratamiento de los efluentes del alcantarillado sanitario; el

inadecuado sistema de descarga pluvial hacia el lagos o ríos; el insuficiente
control de vectores en la zona rivereña; el mal manejo de los desechos sólidos, y
la falta de educación higiénico – sanitaria, ha contribuido al deterioro ambiental de
la calidad agua del Lagos, Ríos y Mares, por tal razón es necesario el desarrollo
de un plan de tratamiento de aguas residuales, el cual busca dar atención a los
múltiples problemas de diferente orden, bajo un enfoque integral y
multidisciplinario.

Objetivo General:

Conocer el proceso de tratamiento del agua residual mediante las plantas

compactas de tratamiento.

Objetivo Específico:

 Formular planes sobre como economizar agua en nuestros hogares, barrios y

comunidades.
 Incentivar a la población a conectarse al alcantarillado público para disminuir el
índice de contaminación en nuestros barrios y comunidades.

Hipótesis:

Con fundamentos empíricos suponemos que la causa de tanta contaminación

en el agua se debe a que la población aún no conoce los efectos negativos que
están causándole al ecosistema y al medioambiente.
 LA CONTAMINACION DEL AGUA

Contaminación del agua, incorporación al agua de materias extrañas, como

microrganismos, productos químicos, residuos industriales y de otros tipos, o
aguas residuales. Estas materias deterioran la calidad del agua y la hacen inútil
para otros usos.

La contaminación del agua nace de los hábitos y costumbres que poseemos todos
y cada uno de los habitantes.

ALCANTARILLADO SANITARIO

Se llama alcantarillado Sanitario a las tuberías encargadas de recolectar las aguas

que hemos usado de varias maneras en el hogar: inodoro, baño, lavado de ropa,
utensilios, preparación de alimentos.

Funciones del alcantarillado Sanitario

 Recolección: Recoger las aguas servidas (negras y grises) que salen de las
casas por medio de tuberías que llegan al sistema de conducción.
 Conducción: Tuberías de gran diámetro que colectan todas las aguas servidas de
la ciudad y las llevan a la planta de tratamiento.
 Tratamiento: Proceso que ayuda a limpiar las aguas servidas de la ciudad.
 Disposición final: descarga de las aguas depuradas, ya limpias.

AGUAS SERVIDAS

Todas las personas que utilizamos el servicio de agua potable, tenemos una
gran responsabilidad en la forma en que desechamos las aguas servidas.

Hay dos tipos de aguas que salen de nuestra casa:

 Las aguas servidas son todas aquellas que provienen de nuestras casas,
se dividen en aguas negras y aguas grises. Las aguas negras son aquellas
que emanan a diario los inodoros de nuestras casas.
  Mientras que las aguas grises son las que emiten los lavanderos,
lavamanos, lavatrastos, el agua de la piscina, el baño, etc.

PLANTA DE TRATAMIENTO COMPACTA

DISEÑO, CONSTRUCCION y OPERACIÓN DEL SISTEMA DE TRATAMIENTO

Para el tratamiento de las aguas servidas:

 4 rejillas automáticas y 1 rejilla manual (bypass).
 3 Desarenadores.
 1 Trampa de grasas
 Canal Parshall
 Sedimentador Primario con 9 líneas con lamelas.
 6 Filtros de Goteo.
 Sedimentador Secundario con 8 líneas con lamelas.
 Descarga al lago.

Para el tratamiento de lodos:

 2 Espesadores de lodos por gravedad.
 4 Digestores anaeróbicos.
 3 Filtros prensa.

Los valores y cantidades son referenciales y pueden variar dependiendo de la

cantidad de habitantes y el tamaño de la ciudad o comunidad.
En este caso he tomado como referencia los siguientes datos

Capacidad de Tratamiento a ser considerada

Parámetro Unidad 2010 2025
Población cubierta Hab. 688,626 994,916
Habitantes Equivalentes Totales PE 1,089,531 1,415,067
Cobertura asumida % 64 76
Cantidad de conexiones No. 133,517 192,903
Caudal promedio (sin infiltración e influjo) m3/d 150,558 201,266
 Caudal promedio (incluyendo infiltración e
m3/d 182,548 235,453
influjo)
Q promedio l/seg. 2,113 2,725
Q máximo l/seg. 3,441 4,269
Q mínimo l/seg. 1,168 1,561
Carga DBO5 50,663 65,801
Kg DBO5/d mg/l.
Concentración promedio (Q prom) 278 279
Carga N Kg N/d 7,627 9,905
Concentración promedio (Q prom) mg/l 42 42
Carga P Kg P/d 1,743 2,264
Concentración promedio (Q prom) mg/l 10 10

Calidad del Efluente requerido para la PCTAS

Valores máximos
Parámetro Unidad
permisibles
Sólidos Suspendidos Totales mg/l. 80
Sólidos Sedimentables ml/l. 1
DBO5 mg/l. 90(1) (30)(2)
DQO mg/l. 180
Sustancias Activas al azul de melitileno mg/l. 3
Grasas y Aceites mg/l. 10
Nitrógeno mg/l.
Fósforo mg/l.
Coliformes Totales(3) CCF/100 ml. 5*E + 05
pH 6-9

(1) prueba homogeneizada = 90 mg/l se mezcla con mezclador mecánico hasta

obtener homogeneidad
(2) prueba filtrada = 30 mg/l se utiliza un papel filtro con tamaño de poro 0.45
micro metro.
Las PTAS, será instalada en una propiedad de 43.72 ha., es una Planta compacta
y moderna, ocupa 14.33 ha. y está compuesta por las siguientes obras:

TRATAMIENTO MECÁNICO

 Rejillas: 4 rejillas automáticas y 1 rejilla manual (bypass), la función de esta unidad

es remover los sólidos gruesos.
 Desarenador/Desengrasador Aireado: 5 unidades de 45m x 5,25 m. con 5 puentes
desarenadores/desengrasadores y 3 sopladores de aire.
 Bypass: luego de la remoción de los sólidos, arenas y grasas, fue instalado una
tubería que tiene la función de bypass hacia la estación de efluente final, en caso
de que el tren de tratamiento salga de operación.
 Medidor Parshall: el caudal que entra a la Planta es medido a través del Parshall,
teniendo así, información en todo del caudal entrante.

 Sedimentadores Primarios: son unidades que eliminan los sólidos fácilmente

sedimentables y el material flotante, a fin de reducir la concentración de sólidos
suspendidos, los cuales son removidos por rastras y desnatadores
respectivamente. La dimensión de las unidades es de 7.25 m x 22 m. (9 unidades)
y su dimensión reducida se debe al uso de lamelas que optimiza la sedimentación.
Los sólidos removidos son transportados a una estación de bombeo de lodos
primarios y luego a la estación de bombeo de lodos combinados.

TRATAMIENTO BIOLÓGICO

 Filtros de Goteo: es el tratamiento principal y ofrece una alta eficiencia en la

eliminación de la materia orgánica, los cuales consisten en tanques equipados con
un medio altamente permeable en el cual los microorganismos se fijan haciéndose
percolar el agua. Son seis unidades con un diámetro de 35 m. y una altura de 5.1
m. los cuales son alimentados por una estación de bombeo.

 Sedimentadores secundarios: Son 8 unidades de 9.3 m x 21 m. que tienen igual

función a los ya referidos Sedimentadores primarios. Los sólidos removidos son
transportados a una estación de bombeo de lodos combinados.

 El agua tratada llega a una estación de bombeo de efluente final, donde es

bombeada al lago a través de una tubería de descarga de 713 m. cuando el nivel
del lago es mayor a 40.55 m.s.n.m., en caso contrario, el agua sale por gravedad.
 TRATAMIENTO DE LODOS

 Espesadores: son alimentados con los lodos provenientes de la estación de

bombeo de lodos combinados y tienen la función de separar y eliminar el agua de
los lodos a fin de reducir su volumen. Son 2 tanques de 20.3 m de diámetro y 3 m.
de alto
 Digestores: En los digestores se reduce el contenido de materia orgánica de los
lodos, el lodo tiene un tiempo de retención de 21 días. Son 4 tanques de 24 m. de
diámetro y 9 m. de altura. El lodo digerido pasa a un tanque intermedio (8 m. de
diámetro y 8.5 m. de altura), el cual alimenta a los deshidratadores mecánicos.
 Filtros Banda: Son máquinas deshidratadoras de lodos, reducen el agua en el lodo
hasta dejarlo a una concentración de 28 % de sólidos secos.

OTRAS OBRAS

 Alrededor de la infraestructura de la PTAS fue construido un dique de protección

contra inundaciones, dada la vulnerabilidad del sitio debido a las crecidas del
Lago.
 Actualmente en construcción tres naves de secado solar y una bodega
de almacenamiento de lodos, como tratamiento final del lodo a fin de reducir el
contenido de humedad y por ende la reducción del volumen. Se está instalando el
equipo de volteo de lodo y el próximo mes finalizan las obras.

 Pilas pluviales que evacuan el agua de lluvia fuera del perímetro del dique.
 CONCLUSIONES

La planta de tratamiento compacta de aguas servidas, realiza una impresionante

labor de limpieza, donde desembocan la mayoría de las aguas que provienen de
los domicilios, de industrias, y de centros públicos y privados.
La causa del aumento de contaminación se debe en un 100% a:

 El desinterés de la población por cuidar el recurso vital

 Muy poca formación dentro del marco hogar

 Muy poca educación acerca de los recursos naturales y el ciclo del agua

 Falta de información respecto a la condición actual del agua a nivel internacional

(subsistencia del agua consumible)

Una vía de solución a este problema es la concientización de las personas acerca

de como gastar menos agua, como cuidarla y explicarles el daño que se le causa
al medioambiente cuando desperdiciamos este apreciable recurso.
ANEXOS
