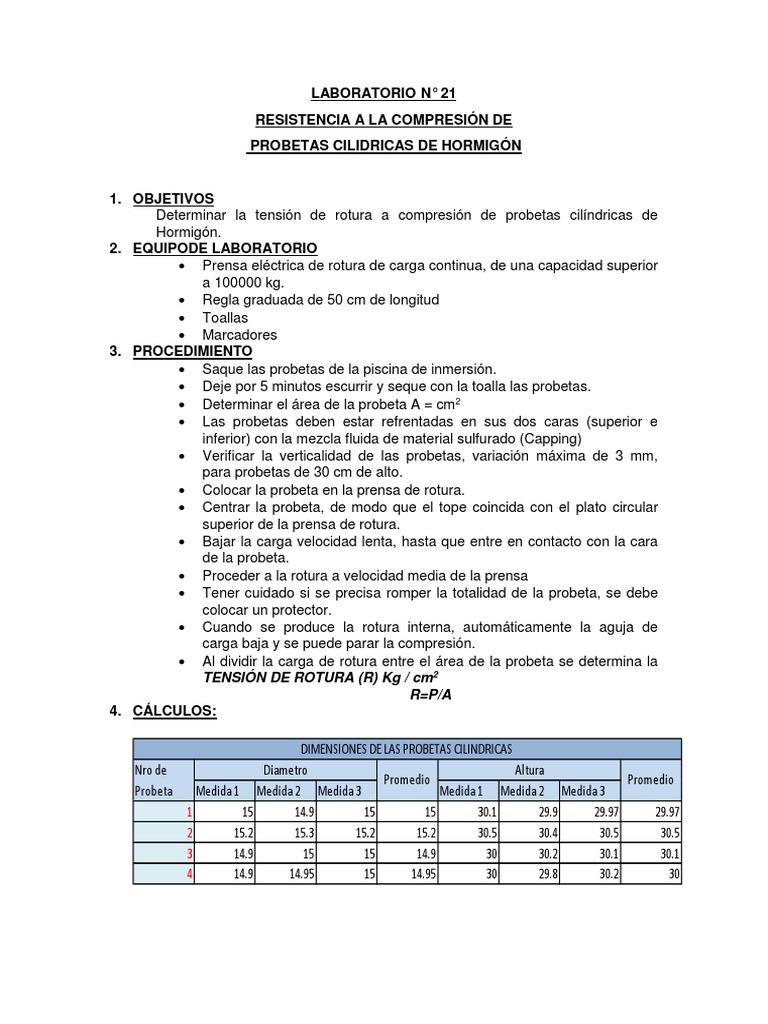

LABORATORIO N° 21
RESISTENCIA A LA COMPRESIÓN DE
PROBETAS CILIDRICAS DE HORMIGÓN
1. OBJETIVOS
Determinar la tensión de rotura a compresión de probetas cilíndricas de
Hormigón.
2. EQUIPODE LABORATORIO
Prensa eléctrica de rotura de carga continua, de una capacidad superior
a 100000 kg.
Regla graduada de 50 cm de longitud
Toallas
Marcadores
3. PROCEDIMIENTO
Saque las probetas de la piscina de inmersión.
Deje por 5 minutos escurrir y seque con la toalla las probetas.
Determinar el área de la probeta A = cm2
Las probetas deben estar refrentadas en sus dos caras (superior e
inferior) con la mezcla fluida de material sulfurado (Capping)
Verificar la verticalidad de las probetas, variación máxima de 3 mm,
para probetas de 30 cm de alto.
Colocar la probeta en la prensa de rotura.
Centrar la probeta, de modo que el tope coincida con el plato circular
superior de la prensa de rotura.
Bajar la carga velocidad lenta, hasta que entre en contacto con la cara
de la probeta.
Proceder a la rotura a velocidad media de la prensa
Tener cuidado si se precisa romper la totalidad de la probeta, se debe
colocar un protector.
Cuando se produce la rotura interna, automáticamente la aguja de
carga baja y se puede parar la compresión.
Al dividir la carga de rotura entre el área de la probeta se determina la
TENSIÓN DE ROTURA (R) Kg / cm2
R=P/A
4. CÁLCULOS:
DIMENSIONES DE LAS PROBETAS CILINDRICAS
Nro de Diametro Altura
Promedio Promedio
Probeta Medida 1 Medida 2 Medida 3 Medida 1 Medida 2 Medida 3
1 15 14.9 15 15 30.1 29.9 29.97 29.97
2 15.2 15.3 15.2 15.2 30.5 30.4 30.5 30.5
3 14.9 15 15 14.9 30 30.2 30.1 30.1
4 14.9 14.95 15 14.95 30 29.8 30.2 30
Para encontrar la tensión de rotura de las probetas hacemos uso de la siguiente
fórmula:
𝑪𝒂𝒓𝒈𝒂 𝒅𝒆 𝒓𝒐𝒕𝒖𝒓𝒂 (𝒌𝒈)
𝝈=
𝑨𝒓𝒆𝒂 𝒅𝒆 𝒍𝒂𝒔 𝒑𝒓𝒐𝒃𝒆𝒕𝒂𝒔 (𝒄𝒎)
Donde:
𝜋
Área de las probetas = ∗ 𝑑 2 ∗ ℎ
4
Nro de Diámetro Fecha de Fecha de Edad Carga de Carga de Tensión de rotura
Area(cm2)
Probeta (cm) Vaciado Rotura Dias Rotura KN Rotura Kg Kg/cm2
1 15.1 179.47 23/09/2019 21/10/2019 28 411.413 41952.44 233.75
2 15.1 179.48 23/09/2019 21/10/2019 28 460.445 46952.31 261.6
3 15.1 179.48 23/09/2019 21/10/2019 28 418.633 42688.68 237.85
4 15.1 180.2 23/09/2019 21/10/2019 28 434.584 44315.23 245.92
233.75 + 237.85 + 245.92 + 261.60
𝜎= = 244.78 𝐾𝑔/𝑐𝑚2
4
5. RESULTADOS
De los 4 resultados de tensión de rotura no se descartó ninguna probeta, se
encuentran dentro el 10%.
6. CONCLUSIONES
Se determinó la tensión de rotura a compresión de 234, 238, 246 y 262 kg/cm2
que son los resultados que se esperaban, las tensiones obtenidas son altas
respecto a las que la norma ASSHTO T-22 concluye como óptimas, además, la
resistencia del hormigón ensayado fue de 210 kg/cm2, por lo tanto las tensiones
de rotura a compresión de las probetas deberían tener valores iguales o mayores a
dicha resistencia.
7. OBSERVACIONES:
En este ensayo se pudo observar la buena adherencia de las partículas de
cemento a las gravas, es decir no existe oquedad. A demás, la prensa utilizada se
encontraba bien calibrada y nueva, y esta es una de las razones por las que los
resultados fueron óptimos.
8. RECOMENDACIONES
Se recomienda:
Calibrar correctamente la prensa de compresión.
Trabajar con un cemento de buena calidad, y no así uno pasado, o que
tenga mucho tiempo expuesto a factores ambientales.
Al momento del encofrar el hormigón, se debe apisonar correctamente,
para mejor adherencia del cemento a las partículas.
9. ANEXOS:
Probetas cilíndricas sumergidas en la
piscina de inmersión
Medición de las probetas
Equipo de Compresión Ensayo de Compresión
Probetas Roturadas
Resultados Finales
