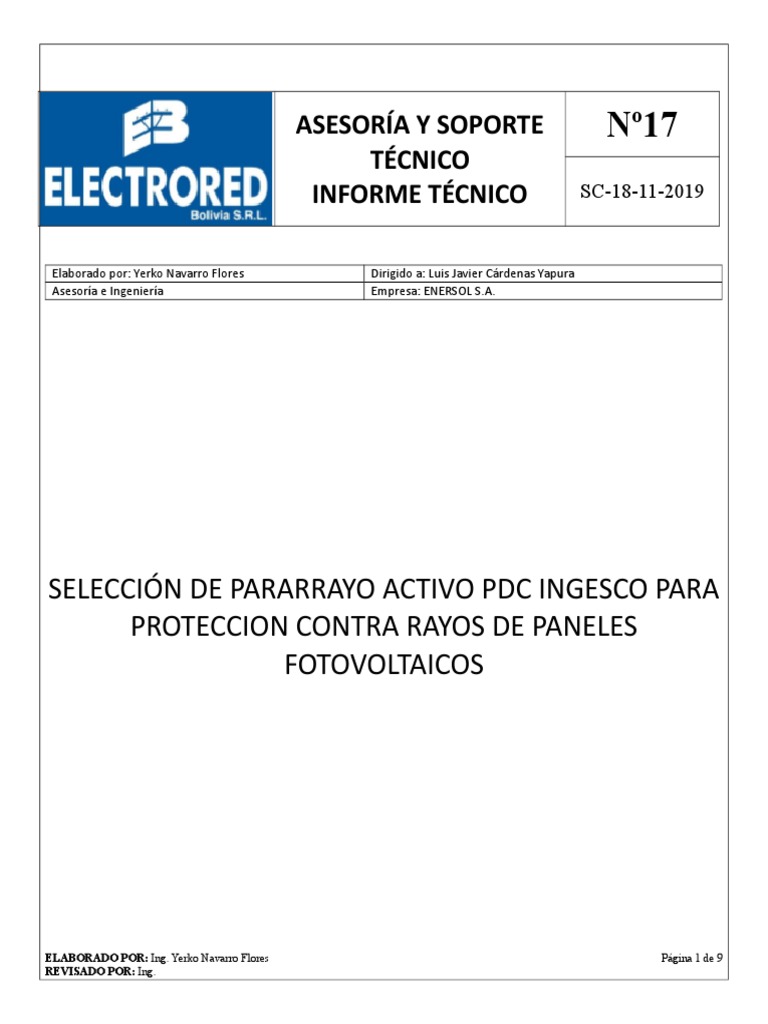

ASESORÍA Y SOPORTE Nº17
TÉCNICO
INFORME TÉCNICO SC-18-11-2019
Elaborado por: Yerko Navarro Flores Dirigido a: Luis Javier Cárdenas Yapura
Asesoría e Ingeniería Empresa: ENERSOL S.A.
SELECCIÓN DE PARARRAYO ACTIVO PDC INGESCO PARA
PROTECCION CONTRA RAYOS DE PANELES
FOTOVOLTAICOS
ELABORADO POR: Ing. Yerko Navarro Flores Página 1 de 9
REVISADO POR: Ing.
ASESORÍA Y SOPORTE Nº17
TÉCNICO
INFORME TÉCNICO SC-18-11-2019
1. ANTECEDENTES
Bajo la necesidad de proteger un grupo de paneles fotovoltaicos, dentro de un radio de protección de 54 metros y una
altura de instalación proyectada por el cliente de 4 metros por encima de la horizontal, se planteará una comparativa
entre los pararrayos disponibles en STOCK ELECTRORED con el fin de elaborar un Diseño de Sistema de Protección Contra
Rayos óptimo y eficiente para la protección del grupo de paneles solares.
2. OBJETIVO GENERAL
El objetivo general de la oferta técnica es:
a) Seleccionar las posibles soluciones de pararrayos que lograrían proteger de manera eficiente los paneles solares
dentro de la zona de protección indicada por el cliente y especificar bajo qué condiciones cumplen con los
criterios de protección.
2.1. OBJETIVOS ESPECÍFICOS
a) Establecer condiciones y criterios de selección del pararrayo para permitir que el cliente elija con criterio el
pararrayo que se acomode más a su necesidad y presupuesto.
b) Establecer una base para realizar todo el diseño del sistema de protección contra rayo una vez escogido el
pararrayo adecuado.
c) Especificar las características técnicas y cotizaciones de los pararrayos que en esta oferta técnica se presenta.
3. MARCO TEORICO REFERENCIAL.
3.1. Sistema de protección contra rayo
La función de un sistema de protección contra rayos es para proteger estructuras de incendios o de destrucción
mecánica y para evitar que las personas en los edificios son heridos o incluso asesinados. Un sistema global de
protección contra rayos consiste en la protección externa de rayos (protección contra relámpagos) y la protección
interna contra rayos (protección contra sobretensiones).
ELABORADO POR: Ing. Yerko Navarro Flores Página 2 de 9
REVISADO POR: Ing.
ASESORÍA Y SOPORTE Nº17
TÉCNICO
INFORME TÉCNICO SC-18-11-2019
3.2. Efectos de los rayos
Mecánicos: destrucción de elementos afectados.
Térmicos: incendios, volatilización de metales por fusión.
Fisiológicos: quemaduras, parálisis y a menudo la muerte.
Eléctricos: generación de tensiones de paso y de contacto.
3.3. Pararrayo INGESCO tipo PDC
El diseño del pararrayos INGESCO PDC® permite producir una ionización de las partículas de aire alrededor de la
punta del captador, que genera un trazador ascendente dirigido hacia la nube. Esta corriente de iones intercepta y
canaliza desde su origen la descarga eléctrica del rayo.
Entre el conjunto excitador (que se encuentra al mismo potencial que el aire circundante) y la punta y el conjunto
deflector (que se hallan a igual potencial que la tierra) se establece una diferencia de potencial que es tanto más
elevada cuanto más alto es el gradiente de potencial atmosférico, es decir, cuanto más inminente es la formación del
rayo.
La obtención, mediante ensayos de laboratorio, del valor Δt (incremento del tiempo de cebado) permite establecer
una correlación entre la velocidad de propagación de la corriente de iones y la distancia de impacto del rayo, a partir
de la cual se calcula el radio de protección para cada modelo de pararrayos (ver cuadro adjunto).
El conocimiento de estos radios de protección nos permite seleccionar el modelo de pararrayos más adecuado a las
características de la estructura a proteger, de acuerdo con la normativa reguladora del CTE (Código Técnico de la
Edificación).
ELABORADO POR: Ing. Yerko Navarro Flores Página 3 de 9
REVISADO POR: Ing.
ASESORÍA Y SOPORTE Nº17
TÉCNICO
INFORME TÉCNICO SC-18-11-2019
3.4. Niveles de protección
En la tabla a continuación se indica el nivel de protección correspondiente a la eficiencia requerida.
Los edificios en los que se manipulen sustancias tóxicas, radioactivas, altamente inflamables o explosivas y los
edificios cuya altura sea superior a 43 m dispondrán siempre de sistemas de protección contra el rayo de eficiencia E
superior o igual a 0,98. Esta selección está sujeta a la importacia de la zona a proteger y los riesgos a la seguridad que
el impacto de un rayo ocasionaría en los equipos y sus alrededores.
3.5. Radio de protección
Cuando se utilicen pararrayos con dispositivo de cebado, el volumen protegido por cada punta se define de la
ELABORADO POR: Ing. Yerko Navarro Flores Página 4 de 9
REVISADO POR: Ing.
ASESORÍA Y SOPORTE Nº17
TÉCNICO
INFORME TÉCNICO SC-18-11-2019
siguiente forma (véase figura B.4):
a) bajo el plano horizontal situado 5 m por debajo de la punta, el volumen protegido es el de una esfera cuyo
centro se sitúa en la vertical de la punta a una distancia D y cuyo radio es:
R=D+∆L
Siendo:
R el radio de la esfera en m que define la zona protegida
D distancia en m que figura en la tabla B.4 en función del nivel de protección
∆L distancia en m función del tiempo del avance en el cebado ∆t del pararrayos en µs. Se adoptará ∆L=∆t para
valores de ∆t inferiores o iguales a 60 µs, y ∆L=60 m para valores de ∆t superiores.
b) por encima de este plano, el volumen protegido es el de un cono definido por la punta de captación y el círculo
de intersección entre este plano y la esfera.
ELABORADO POR: Ing. Yerko Navarro Flores Página 5 de 9
REVISADO POR: Ing.
ASESORÍA Y SOPORTE Nº17
TÉCNICO
INFORME TÉCNICO SC-18-11-2019
3.6. Características y beneficios del pararrayos activo Ingesco PDC
100% de eficacia en descarga.
Nivel de protección clasificado de muy alto.
Garantía de continuidad eléctrica. No ofrece resistencia al paso de la descarga.
Pararrayos no electrónico; garantía de máxima durabilidad.
Conserva todas sus propiedades técnicas iniciales después de cada descarga.
Al no incorporar ningún elemento electrónico, no es fungible.
No precisa de fuente de alimentación externa.
Garantía de funcionamiento en cualquier condición atmosférica.
Alta resistencia a la temperatura.
Alta resistencia a la intemperie y atmósferas corrosivas.
Fabricado en acero inoxidable AISI 316L y poliamida (PA66).
ELABORADO POR: Ing. Yerko Navarro Flores Página 6 de 9
REVISADO POR: Ing.
ASESORÍA Y SOPORTE Nº17
TÉCNICO
INFORME TÉCNICO SC-18-11-2019
4. COMPARACIÓN Y SELECCIÓN DEL PARARRAYO MÁS ADECUADO
Para la selección del pararrayos acorde a las exigencias de la aplicación se consideran los siguientes criterios:
Nivel de Protección I (Ideal), II Es imperativo asegurar la continuidad del suministro de
energía proveniente del sistema de generación
fotovoltaica.
Altura 4 y 6 metros Altura de la torre a instalar sujeto a selección del
cliente en función del radio de cobertura a seleccionar.
Radio de cobertura 54 metros Radio de protección exigido por el cliente.
Considerando estas exigencias y condiciones, se selecciona como punto de partida los pararrayos activos no electrónicos
INGESCO PDC 4.3 e INGESCO PDC 6.3.
4.1. Tablas comparativas de los pararrayos PDC 4.3 y 6.3 según el nivel y radio de protección
En las tablas siguientes se resumen los valores de radio de protección de los pararrayos seleccionados en función del
nivel de protección y la altura respecto a la horizontal donde se encuentra la zona a proteger.
Se resaltan los valores para una altura de 4m y 6m sobre la horizontal.
ELABORADO POR: Ing. Yerko Navarro Flores Página 7 de 9
REVISADO POR: Ing.
ASESORÍA Y SOPORTE Nº17
TÉCNICO
INFORME TÉCNICO SC-18-11-2019
5. Recomendaciones de selección
a) Como se podrá advertir, el pararrayo PDC 4.3 cubre en su totalidad la zona a proteger para una altura de 6
metros de la torre para un nivel de protección II, y está al límite del radio de protección exigido para un nivel de
protección I.
b) El pararrayo PDC 6.3 cumple con las exigencias de protección para una altura de la torre de 4 metros tanto para
el nivel de protección I y II, por lo que se recomienda la selección de este tipo de pararrayo, más aun si se
contempla su instalación en los costados de los paneles para evitar efectos de sombra o en caso de aumentar la
altura de la torre.
6. Costo del pararrayo
A continuación se detalla el precio de lista de los pararrayos considerados:
