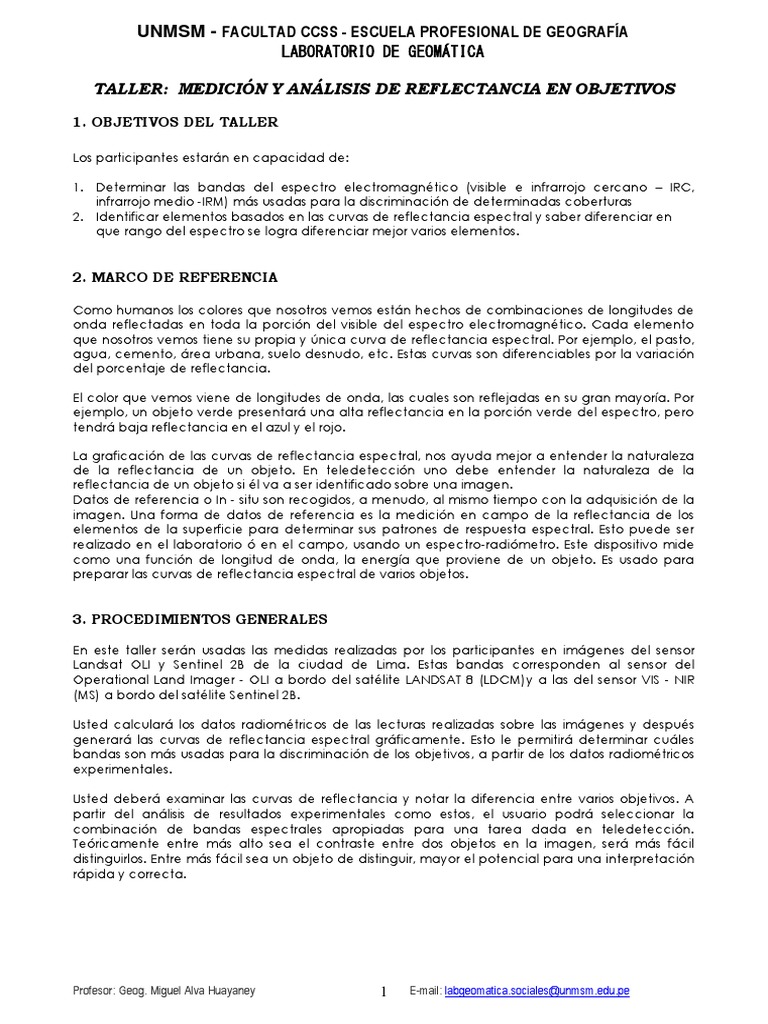

UNMSM - FACULTAD CCSS - ESCUELA PROFESIONAL DE GEOGRAFÍA

LABORATORIO DE GEOMÁTICA

TALLER: MEDICIÓN Y ANÁLISIS DE REFLECTANCIA EN OBJETIVOS

1. OBJETIVOS DEL TALLER

Los participantes estarán en capacidad de:

1. Determinar las bandas del espectro electromagnético (visible e infrarrojo cercano – IRC,
infrarrojo medio -IRM) más usadas para la discriminación de determinadas coberturas
2. Identificar elementos basados en las curvas de reflectancia espectral y saber diferenciar en
que rango del espectro se logra diferenciar mejor varios elementos.

2. MARCO DE REFERENCIA

Como humanos los colores que nosotros vemos están hechos de combinaciones de longitudes de
onda reflectadas en toda la porción del visible del espectro electromagnético. Cada elemento
que nosotros vemos tiene su propia y única curva de reflectancia espectral. Por ejemplo, el pasto,
agua, cemento, área urbana, suelo desnudo, etc. Estas curvas son diferenciables por la variación
del porcentaje de reflectancia.

El color que vemos viene de longitudes de onda, las cuales son reflejadas en su gran mayoría. Por
ejemplo, un objeto verde presentará una alta reflectancia en la porción verde del espectro, pero
tendrá baja reflectancia en el azul y el rojo.

La graficación de las curvas de reflectancia espectral, nos ayuda mejor a entender la naturaleza
de la reflectancia de un objeto. En teledetección uno debe entender la naturaleza de la
reflectancia de un objeto si él va a ser identificado sobre una imagen.
Datos de referencia o In - situ son recogidos, a menudo, al mismo tiempo con la adquisición de la
imagen. Una forma de datos de referencia es la medición en campo de la reflectancia de los
elementos de la superficie para determinar sus patrones de respuesta espectral. Esto puede ser
realizado en el laboratorio ó en el campo, usando un espectro-radiómetro. Este dispositivo mide
como una función de longitud de onda, la energía que proviene de un objeto. Es usado para
preparar las curvas de reflectancia espectral de varios objetos.

3. PROCEDIMIENTOS GENERALES

En este taller serán usadas las medidas realizadas por los participantes en imágenes del sensor
Landsat OLI y Sentinel 2B de la ciudad de Lima. Estas bandas corresponden al sensor del
Operational Land Imager - OLI a bordo del satélite LANDSAT 8 (LDCM)y a las del sensor VIS - NIR
(MS) a bordo del satélite Sentinel 2B.

Usted calculará los datos radiométricos de las lecturas realizadas sobre las imágenes y después
generará las curvas de reflectancia espectral gráficamente. Esto le permitirá determinar cuáles
bandas son más usadas para la discriminación de los objetivos, a partir de los datos radiométricos
experimentales.

Usted deberá examinar las curvas de reflectancia y notar la diferencia entre varios objetivos. A
partir del análisis de resultados experimentales como estos, el usuario podrá seleccionar la
combinación de bandas espectrales apropiadas para una tarea dada en teledetección.
Teóricamente entre más alto sea el contraste entre dos objetos en la imagen, será más fácil
distinguirlos. Entre más fácil sea un objeto de distinguir, mayor el potencial para una interpretación
rápida y correcta.

Profesor: Geog. Miguel Alva Huayaney 1 E-mail: [Link]@[Link]

 UNMSM - FACULTAD CCSS - ESCUELA PROFESIONAL DE GEOGRAFÍA
LABORATORIO DE GEOMÁTICA
4. PROCEDIMIENTOS ESPECÍFICOS
- Cortar una ventana de 50*50 km común a ambas imágenes satelitales, en formato ENVI
- Analice los diagramas de dispersión para determinar la mejor correlación entre las bandas
4.1. Determinando las bandas más usadas para la discriminación de objetivos

Utilice las tablas que se presentan a continuación para que las complete con las mediciones
realizadas en la práctica. Determine el porcentaje final de la reflectancia en cada una de las
seis bandas comunes a ambos sensores según sea el caso.

MEDICIONES PARA SENSOR LANDSAT 8 OLI

Vegetación 1 B1…..B7 Vegetación 2 B1…..B7

Medición B1 B2 B3 B7 Este Norte Medición B1 B2 B3 B7 Este Norte
1 1
2 2
3 3
X X
Promedio Promedio

Agua 1 B1…..B7 Agua 2 B1…..B7

Medición B1 B2 B3 B7 Este Norte Medición B1 B2 B3 B7 Este Norte
1 1
2 2
3 3
X X
Promedio Promedio

Suelo desnudo B1…..B7 Asfalto B1…..B7

Medición B1 B2 B3 B7 Este Norte Medición B1 B2 B3 B7 Este Norte
1 1
2 2
3 3
X X
Promedio Promedio

Urbano 1 B1…..B7 Urbano 2 B1…..B7

Medición B1 B2 B3 B7 Este Norte Medición B1 B2 B3 B7 Este Norte
1 1
2 2
3 3
X X
Promedio Promedio

Otro B1…..B7 Otro B1…..B7

Medición B1 B2 B3 B7 Este Norte Medición B1 B2 B3 B7 Este Norte
1 1
2 2
3 3
X X
Promedio Promedio

Profesor: Geog. Miguel Alva Huayaney 2 E-mail: [Link]@[Link]

 UNMSM - FACULTAD CCSS - ESCUELA PROFESIONAL DE GEOGRAFÍA
LABORATORIO DE GEOMÁTICA
Reflectancia Definitiva Landsat 8 OLI Reflectancia Definitiva Sentinel 2B-MS

Objeto B2 B3 B4 B5 B6 B7 Objeto B 2-5 B8 B 12-13

Vegetación 1 Vegetación 1
Vegetación 2 Vegetación 2
Agua 1 Agua 1
Agua 2 Agua 2
Suelo Desnudo Suelo
Asfalto Desnudo
Urbano 1 Asfalto
Urbano 2 Urbano 1
Otro Urbano 2
Otro

4.2. Graficando los resultados

Una vez usted haya completado las tablas, cree la gráfica de las curvas de reflectancia
espectral para cada uno de los objetivos. Grafique la reflectancia de los objetivos en cada una
de las tres bandas. Use lápices de colores, de ser posible, para distinguir cada una de las curvas
de reflectancia de los objetivos. Realice esta parte en EXCEL.

4.3. Realizando el análisis de las gráficas

Después de haber completado las gráficas, conteste las siguientes preguntas:

1. ¿Determine que bandas, de las aquí consideradas, son mejores para discriminar las
siguientes coberturas? Explique por qué?:

Vegetación
La banda 2 (Verde) destaca la vegetación ya que absorbe el color fácilmente
Suelo
La banda 4 , el entorno construido y las características geológicas generalmente tienen un
color rojo que contribuye a su firma espectral
Asfalto
Una firma espectral de características culturales como carreteras y asentamientos
humanos se detecta mejor en la banda roja.
Agua limpia
La banda 1 (azul) podemos ver mas claras y diferenciar los cuerpos de agua que absorben
casi todo el az de luz debido a su nivel más fino de penetración espectral
Agua turbia
Efecto de la turbidez, el pico de reflectancia se corre hacia longitudes de onda más altas
a medida que aumenta la turbidez
Área urbana
El satélite Sentinel 2 permite un mayor nivel de detalle con su resolución espacial
mejorando el análisis intra-urbano y potenciando.

Profesor: Geog. Miguel Alva Huayaney 3 E-mail: [Link]@[Link]

 UNMSM - FACULTAD CCSS - ESCUELA PROFESIONAL DE GEOGRAFÍA
LABORATORIO DE GEOMÁTICA
2. ¿Por qué nuestros ojos perciben la vegetación vigorosa con el color verde? ¿Cuál es la
curva de reflectancia espectral estándar para casi toda la vegetación verde vigorosa?

Cuando la luz solar (que es la suma de los diversos colores), incide sobre un objeto,
algunos de esos colores son absorbidos y otros reflejados, de forma que vemos los
objetos del color que no absorben. Seguro que también conoces que si vemos a
las plantas de color verde es porque éstas (y en particular la clorofila) reflejan
precisamente la luz de color verde.

3. ¿Por qué es importante investigar la naturaleza de las curvas de reflectancia de los

objetivos antes de planear un proyecto de teledetección?

La importancia de la reflectancia espectral radica en que la forma de esta función,

o espectro de reflectancia, caracteriza un color.
Permite determinar el color, así como calcularlo, en función de coordenadas
cromáticas, a partir de una magnitud directamente medible: la reflectancia.
Capaz de ligar las propiedades ópticas de ciertos materiales, y los sistemas que
conforman, con la reflectancia que presentan sea de gran utilidad para la
colorimetría, y para todas las tecnologías que la utilizan.
Por ejemplo, el uso de la curva de reflectancia en la industria textil y su control de
calidad ya que trata sobre los procesos y parámetros de la tintorería, y los ensayos
de control de calidad.

6. REQUERIMIENTOS DEL TALLER

Los estudiantes deberán desarrollar este taller en grupo de 2. Las preguntas que se solicita
responder serán entregadas en un informe presentado por los estudiantes.

Profesor: Geog. Miguel Alva Huayaney 4 E-mail: [Link]@[Link]

 UNMSM - FACULTAD CCSS - ESCUELA PROFESIONAL DE GEOGRAFÍA
LABORATORIO DE GEOMÁTICA
7. REFERENCIAS

Chuvieco Emilio. "Fundamentos de teledetección espacial ". Ediciones Rialp, S.A. Madrid. 1990

Japan Association on Remote Sensing. "Remote Sensing Note". Mayo 19 de 1993. Jean - Yves

Scanvic. "Teledetección aplicada". Madrid, 1989

Universidad South Carolina. Jhon R. Jensen, Ph.D., Steve Schill. Geography 551 course, lecture and
lab.

ANEXOS

Gráficos de firmas espectrales características de diferentes cubiertas

Grafico N° 01

Grafico N° 02 Grafico N° 03

Profesor: Geog. Miguel Alva Huayaney 5 E-mail: [Link]@[Link]
