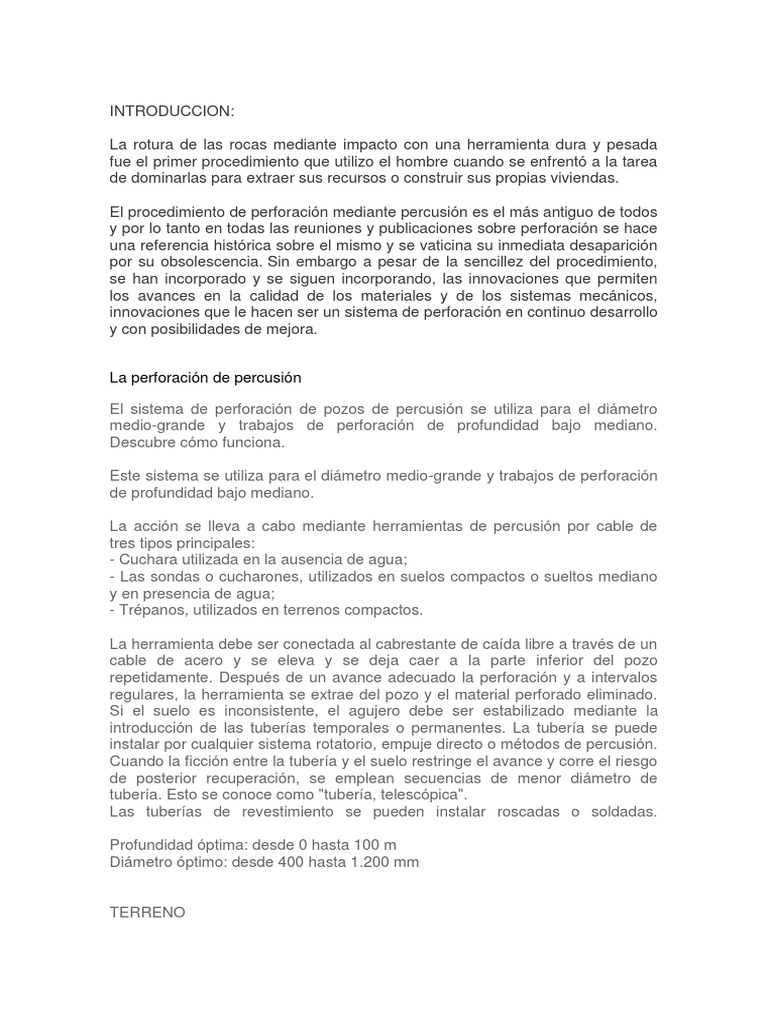

INTRODUCCION:
La rotura de las rocas mediante impacto con una herramienta dura y pesada
fue el primer procedimiento que utilizo el hombre cuando se enfrentó a la tarea
de dominarlas para extraer sus recursos o construir sus propias viviendas.
El procedimiento de perforación mediante percusión es el más antiguo de todos
y por lo tanto en todas las reuniones y publicaciones sobre perforación se hace
una referencia histórica sobre el mismo y se vaticina su inmediata desaparición
por su obsolescencia. Sin embargo a pesar de la sencillez del procedimiento,
se han incorporado y se siguen incorporando, las innovaciones que permiten
los avances en la calidad de los materiales y de los sistemas mecánicos,
innovaciones que le hacen ser un sistema de perforación en continuo desarrollo
y con posibilidades de mejora.
La perforación de percusión
El sistema de perforación de pozos de percusión se utiliza para el diámetro
medio-grande y trabajos de perforación de profundidad bajo mediano.
Descubre cómo funciona.
Este sistema se utiliza para el diámetro medio-grande y trabajos de perforación
de profundidad bajo mediano.
La acción se lleva a cabo mediante herramientas de percusión por cable de
tres tipos principales:
- Cuchara utilizada en la ausencia de agua;
- Las sondas o cucharones, utilizados en suelos compactos o sueltos mediano
y en presencia de agua;
- Trépanos, utilizados en terrenos compactos.
La herramienta debe ser conectada al cabrestante de caída libre a través de un
cable de acero y se eleva y se deja caer a la parte inferior del pozo
repetidamente. Después de un avance adecuado la perforación y a intervalos
regulares, la herramienta se extrae del pozo y el material perforado eliminado.
Si el suelo es inconsistente, el agujero debe ser estabilizado mediante la
introducción de las tuberías temporales o permanentes. La tubería se puede
instalar por cualquier sistema rotatorio, empuje directo o métodos de percusión.
Cuando la ficción entre la tubería y el suelo restringe el avance y corre el riesgo
de posterior recuperación, se emplean secuencias de menor diámetro de
tubería. Esto se conoce como "tubería, telescópica".
Las tuberías de revestimiento se pueden instalar roscadas o soldadas.
Profundidad óptima: desde 0 hasta 100 m
Diámetro óptimo: desde 400 hasta 1.200 mm
TERRENO
La tecnología de percusión cable se puede utilizar para todos los suelos
aluviales flojos, incluidas las rocas y cantos rodados. También se puede utilizar
para formaciones consistentes. En este caso, sin embargo la velocidad de
avance se reduce significativamente.
el método de percusión para la captación de aguas subterráneas fue
perfeccionándose hasta conseguir las sondas modernas construidas en acero y
con la fuerza proporcionada por motores de combustión interna.
La sonda de percusión moderna es, por lo tanto, un conjunto de mecanismos
que distribuyendo la fuerza de su grupo motriz consigue los siguientes
movimientos principales:
1. - Ciclo de elevación y caída libre de la sarta de perforación
cuya composición veremos mas adelante.
2. - Elevación y descensos continuos de esta misma sarta
de herramientas.
3. - Elevación y descenso de la válvula o cuchara que extrae
los detritus.
4. - Elevación y descenso del gancho de grúa con objeto de
manejar las tuberías de revestimiento y otras maniobras auxiliares.
El procedimiento que vamos a describir es aquel en el que la sarta de
herramientas se maneja mediante un cable de acero, llamado también Método
o Sistema Pensilvaniense cuyo esquema se puede ver la siguiente figura:
Figura nº 4: Esquema de una maquina de percusión a cable
Se conoce una variante del método de percusión llamado Sistema o Método
Canadiense en el que la herramienta se acciona mediante varillas roscadas,
macizas o huecas, este sistema, que tuvo aplicación cuando no estaba resuelta
la técnica de fabricación de los cables de acero actuales, esta en completo
desuso. En la siguiente figura se puede ver un conjunto de herramientas
utilizadas en este método:
Figura nº 5: Herramientas antiguas (trepano, desabollador y varillajes).
Una de las causas del abandono del método canadiense era la necesidad tener
que maniobrar y desenroscar todas las varillas para cada operación de limpieza
el pozo con la consiguiente perdida de tiempo que ello acarrea. Los antiguos
sondistas saben de esto pues hace muchos años se llego ha utilizar este tipo
de varillaje para realizar complejas maniobras de “pesca” o rescate de
herramientas desprendidas.
Sin embargo una de las técnicas empleadas en el Método Canadiense para
evitar la engorrosa y tediosa maniobra de extracción del varillaje para cada
limpieza, fue la utilización de la inyección de agua a presión por dentro de las
varillas huecas con el objetivo de hacer subir el detritus hasta la boca del
sondeo por flotación, lo que fue un claro precedente de las modernas técnicas
de perforación con inyección de lodos.
II- PROCESO DE PERFORACION.
Analizaremos a continuación el proceso de perforación en sus diferentes fases
con el objeto de exponer mas adelante las maquinas y los diferentes
mecanismos que hacen posibles estos trabajos.
1º.- PERCUSIÓN.
La energía necesaria para producir la fracturación de la formación rocosa a
perforar se consigue mediante la elevación y posterior caída libre de la
herramienta, aprovechando la masa de la herramienta y su velocidad en el
momento del impacto.
Solo una pequeña parte de esta energía se consume especificadamente en el
trabajo de fracturar y penetrar en la roca. La mayor parte de la energía se
consume en:
1.- Deformación elástica de la herramienta, los cables y la propia
formación rocosa a perforar.
2.- Fricción de la herramienta con las paredes del sondeo.
3.- Penetración en el lodo producido durante la perforación.
4.- Trituración del detritus anteriormente arrancado.
5.- Otros.
-
El correcto diseño de las herramientas y el eficaz manejo de la máquina y obra
por parte del sondista deben conseguir que la pérdida de energía en estos
capítulos sea la mínima, consiguiendo por tanto el máximo avance que permita
la naturaleza de la formación geológica que se este perforando.
El cable que soporta el peso de la herramienta pasa por una polea situada en
el extremo superior de la torre y desciende hasta la polea del balancín. Este
balancín al ser arrastrado por la biela, estando el otro extremo del cable firme,
produce el moviendo de subida y bajada del trépano (ver esquema de la figura
nº 4).
El movimiento alternativo de la percusión se consigue mediante un mecanismo
de biela y manivela (ver figura nº 9). El desplazamiento de un punto del cable
situado próximo al balancín y después de la polea de la torre es un movimiento
alternativo, asimilable a una sinuoide, con las correspondientes correcciones
debidas a holguras, deslizamientos de embragues y longitud finita de la biela.
Se puede suponer que el trepano sigue un movimiento idéntico al del punto del
cable que acabamos de señalar.
Sin embargo hay una diferencia muy importante para el proceso de perforación
que depende de la longitud del cable entre ambos puntos y de la elasticidad del
mismo. Esta circunstancia provoca que la amplitud del movimiento del trépano
sea ligeramente superior al recorrido del balancín y que la sinuoide de su
movimiento sea menos homogénea y desfasada, tanto más cuanto más se
aleje la polea del punto considerado, es decir al aumentar la longitud del cable
como consecuencia de la mayor profundidad del sondeo.
En efecto, si suponemos el trépano justamente apoyado en el fondo del sondeo
al iniciar el balancín el tiro el trépano permanecerá en reposo hasta que la
tensión del cable lo ponga en movimiento, lo que no sucederá hasta que sea
adsorbida su deformación elástica. Una vez que el trépano empiece a ascender
acompañando al cable en su movimiento irá aumentando su velocidad mientras
desaparece la tensión del cable.
Siguiendo su ciclo, en un cierto momento, el balancín comenzará a
hacer descender el cable aunque el trépano, debido a su energía cinética,
seguirá ascendiendo hasta anular la tensión del cable. En este momento el
cable alcanzará el mínimo de tensión y el trepano comenzara a descender
alcanzando al movimiento del cable. Por tanto la altura de caída del trépano es
ligeramente superior a la correspondiente a la amplitud del movimiento del
balancín que se habrá fijado de antemano en la manivela.
Curvas descritas por el balancen y el trepano
LINKOGRAFIA:
http://hidrogeologiaypozos.blogspot.com/2017/11/percusion-cable-descripcion-
del-sistema.html
https://www.massenzaperforadoras.es/la-perforacion-de-percusion/
