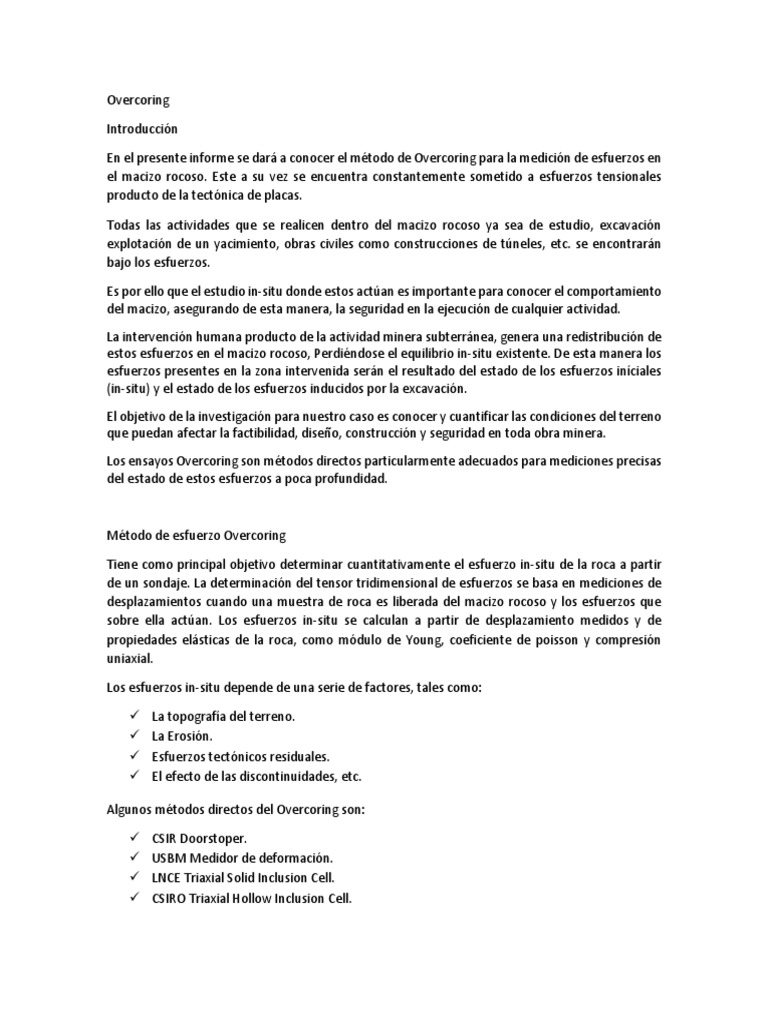

Overcoring

Introducción

En el presente informe se dará a conocer el método de Overcoring para la medición de esfuerzos en

el macizo rocoso. Este a su vez se encuentra constantemente sometido a esfuerzos tensionales
producto de la tectónica de placas.

Todas las actividades que se realicen dentro del macizo rocoso ya sea de estudio, excavación
explotación de un yacimiento, obras civiles como construcciones de túneles, etc. se encontrarán
bajo los esfuerzos.

Es por ello que el estudio in-situ donde estos actúan es importante para conocer el comportamiento
del macizo, asegurando de esta manera, la seguridad en la ejecución de cualquier actividad.
La intervención humana producto de la actividad minera subterránea, genera una redistribución de
estos esfuerzos en el macizo rocoso, Perdiéndose el equilibrio in-situ existente. De esta manera los
esfuerzos presentes en la zona intervenida serán el resultado del estado de los esfuerzos iníciales
(in-situ) y el estado de los esfuerzos inducidos por la excavación.
El objetivo de la investigación para nuestro caso es conocer y cuantificar las condiciones del terreno
que puedan afectar la factibilidad, diseño, construcción y seguridad en toda obra minera.
Los ensayos Overcoring son métodos directos particularmente adecuados para mediciones precisas
del estado de estos esfuerzos a poca profundidad.

Método de esfuerzo Overcoring

Tiene como principal objetivo determinar cuantitativamente el esfuerzo in-situ de la roca a partir
de un sondaje. La determinación del tensor tridimensional de esfuerzos se basa en mediciones de
desplazamientos cuando una muestra de roca es liberada del macizo rocoso y los esfuerzos que
sobre ella actúan. Los esfuerzos in-situ se calculan a partir de desplazamiento medidos y de
propiedades elásticas de la roca, como módulo de Young, coeficiente de poisson y compresión
uniaxial.

Los esfuerzos in-situ depende de una serie de factores, tales como:

 La topografía del terreno.

 La Erosión.
 Esfuerzos tectónicos residuales.
 El efecto de las discontinuidades, etc.

Algunos métodos directos del Overcoring son:

 CSIR Doorstoper.
 USBM Medidor de deformación.
 LNCE Triaxial Solid Inclusion Cell.
 CSIRO Triaxial Hollow Inclusion Cell.
 Doorstopper de Leeman (1971)

Uno de los métodos pioneros en la determinación de tensiones in situ y que aún hoy en día está
bastante extendido.
Es una célula biaxial, desarrollada por el CSIR (Council for Scientific and Industrial Research) en
Sudáfrica (Leeman).

 Ventajas

Rapidez de ejecución y menor tamaño requerido para el taladro de sobre perforación (diámetro y
longitud).

Adecuado cuando la roca está fracturada, sometida a grandes tensiones ya que se necesita
recuperar un testigo más corto.

 Desventajas

Al igual que los demás métodos que trabajan con longitudes extensas, no se pueden emplear
sumergido o en ambientes muy húmedos.
Pasos para desarrollarlo con Doorstopper

 Perforación de un agujero cilíndrico de unos 60 a 76 mm, hasta la posición en que

se quiere hacer el estudio.
 Se coloca la célula en el fondo del agujero, pegada a la pared.
 Ejecución del Overcoring.
 Las deformaciones son recogidas por las galgas del instrumento, y medidas al mismo
tiempo.
 Se extrae el instrumento junto con la porción de roca que quedaba dentro de la
corona cilíndrica, para determinar en el laboratorio las constantes elásticas.
 Son necesarios al menos 2 (generalmente se hacen tres) ensayos en 2 (3) agujeros
no paralelos para determinar las 6 componentes del tensor de tensiones.
 El fondo del agujero debe ser plano y estar limpio y seco; se requiere buena
cimentación
 USBM (United States Bureau of Mines) medidor de deformeación

Bajo la norma:
ASTM 4623-96. Standard Test Method for Determination of In-situ Stress in Rock Mass
by Overcoring Method USBM Borehole Deformation Gage.

Se determina el estado tensional de la roca midiendo la variación de tres diámetros de un

taladro durante la sobre perforación.

En ensayos profundos, llevados a cabo desde excavaciones subterráneas, las

medidas deben realizarse fuera de la zona de influencia de la excavación (no superiores a
30 mts, aunque se ha llegado a 70 mts.)

Al contrario que los métodos que utilizan extensómetros fijados a la pared del taladro, no
se requiere que el taladro esté seco y se puede realizar en sondeos llenos de agua (del
nivel freático o de la propia excavación).

Pasos para desarrollar con USBM

 Al ejecutar el Overcoring, las tensiones se liberan y se producen movimientos,

recogidos por los botones y transmitidos a las galgas (cada 10 a 20 mm de
penetración)
 Es aconsejable continuar perforando hasta que los registros revelen que no
aparecen variaciones sensibles en la longitud de los extensómetros al incrementar
la profundidad.
 La parte del material cortado se extrae para determinar, en el laboratorio, las
constantes elásticas
 El instrumento es reutilizable
 Triaxial Hollow Inclusion Cell

 La célula va equipada con tres rosetas, cada una de las cuales lleva tres o cuatro
extensómetros que se adhieren a la pared del taladro.
 Sólo aplicable a rocas de comportamiento aproximadamente elástico y homogéneo.
 Debe realizarse en una zona no fracturada.
 Inconveniente: el anclaje de los extensómetros si la roca está mojada (conviene
entonces utilizar la célula USBM, por ejemplo).
Imágenes de un Overcoring
