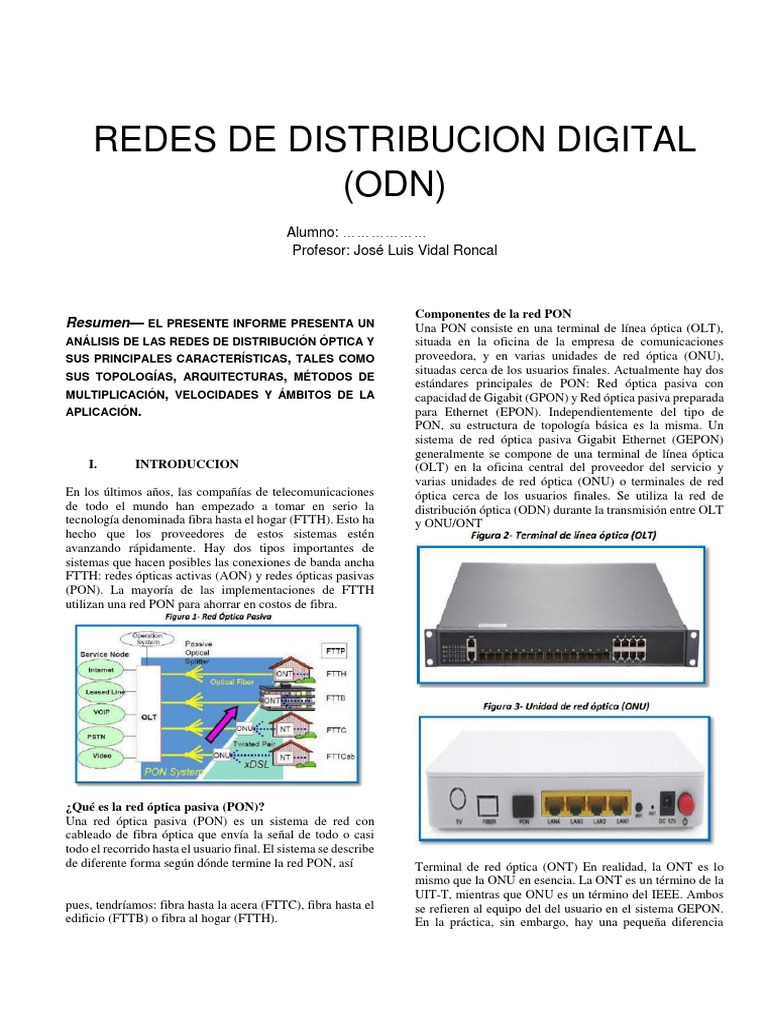

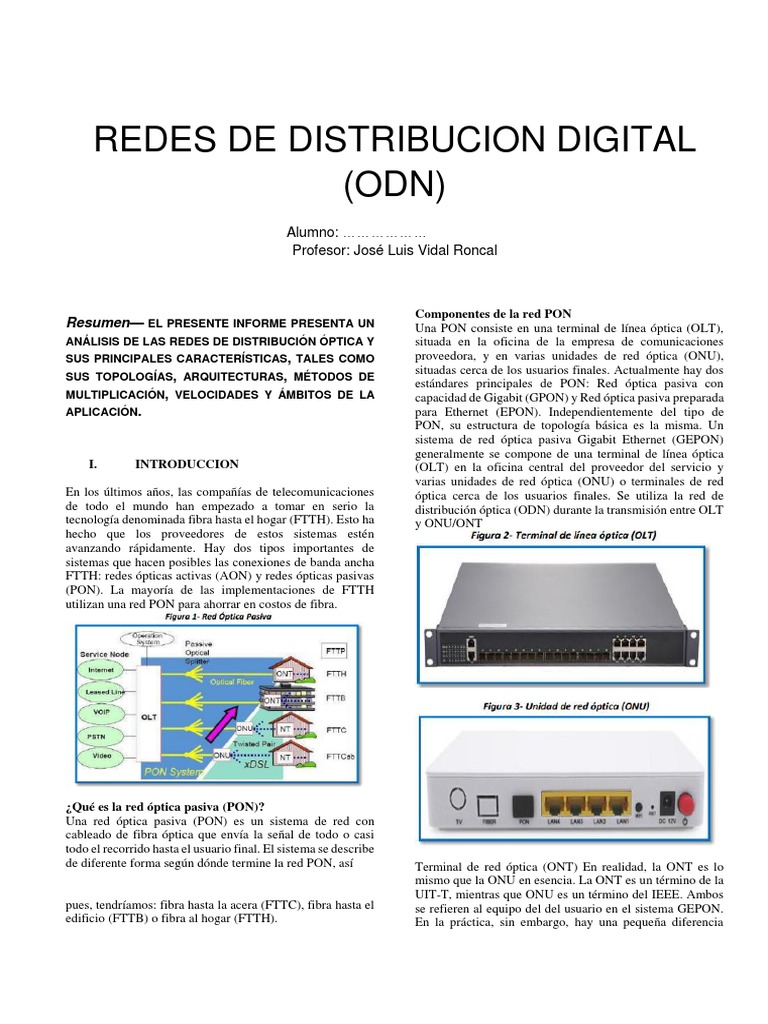

REDES DE DISTRIBUCION DIGITAL

(ODN)
Alumno: ………………
Profesor: José Luis Vidal Roncal

Componentes de la red PON

Resumen— EL PRESENTE INFORME PRESENTA UN
ANÁLISIS DE LAS REDES DE DISTRIBUCIÓN ÓPTICA Y
SUS PRINCIPALES CARACTERÍSTICAS, TALES COMO
SUS TOPOLOGÍAS, ARQUITECTURAS, MÉTODOS DE
MULTIPLICACIÓN, VELOCIDADES Y ÁMBITOS DE LA
APLICACIÓN.
I. INTRODUCCION
En los últimos años, las compañías de telecomunicaciones
de todo el mundo han empezado a tomar en serio la
tecnología denominada fibra hasta el hogar (FTTH). Esto ha
hecho que los proveedores de estos sistemas estén
avanzando rápidamente. Hay dos tipos importantes de
sistemas que hacen posibles las conexiones de banda ancha
FTTH: redes ópticas activas (AON) y redes ópticas pasivas
(PON). La mayoría de las implementaciones de FTTH
utilizan una red PON para ahorrar en costos de fibra.
Una PON consiste en una terminal de línea óptica (OLT),
situada en la oficina de la empresa de comunicaciones
proveedora, y en varias unidades de red óptica (ONU),
situadas cerca de los usuarios finales. Actualmente hay dos
estándares principales de PON: Red óptica pasiva con
capacidad de Gigabit (GPON) y Red óptica pasiva preparada
para Ethernet (EPON). Independientemente del tipo de
PON, su estructura de topología básica es la misma. Un
sistema de red óptica pasiva Gigabit Ethernet (GEPON)
generalmente se compone de una terminal de línea óptica
(OLT) en la oficina central del proveedor del servicio y
varias unidades de red óptica (ONU) o terminales de red
óptica cerca de los usuarios finales. Se utiliza la red de
distribución óptica (ODN) durante la transmisión entre OLT
y ONU/ONT

¿Qué es la red óptica pasiva (PON)?

Una red óptica pasiva (PON) es un sistema de red con
cableado de fibra óptica que envía la señal de todo o casi
todo el recorrido hasta el usuario final. El sistema se describe
de diferente forma según dónde termine la red PON, así
pues, tendríamos: fibra hasta la acera (FTTC), fibra hasta el
edificio (FTTB) o fibra al hogar (FTTH).
Terminal de red óptica (ONT) En realidad, la ONT es lo
mismo que la ONU en esencia. La ONT es un término de la
UIT-T, mientras que ONU es un término del IEEE. Ambos
se refieren al equipo del del usuario en el sistema GEPON.
En la práctica, sin embargo, hay una pequeña diferencia
entre ONT y ONU según su ubicación. ONT está situada
generalmente en las instalaciones del cliente.

II. RED DE DISTRIBUCIÓN ÓPTICA (ODN)

La ODN es el medio de transmisión óptica para la conexión

física de las ONU a las OLT. Su alcance es de 20 km o más.
Dentro de la ODN, el cable de fibra óptica, los conectores de
fibra óptica, los divisores ópticos pasivos y los componentes
auxiliares colaboran entre sí. El ODN tiene específicamente
cinco segmentos: la fibra de alimentación, el punto de
distribución óptica, la fibra de distribución, el punto de
acceso óptico y el divisor de fibra. La fibra de alimentación
va desde el marco de distribución óptica (ODF) en la sala de
telecomunicaciones de la oficina central (CO) hasta el punto
de distribución óptica para coberturas de larga distancia. La
fibra de distribución distribuye fibras ópticas para las áreas  Además cuentan con estos requisitos esenciales que
de su lado desde el punto de distribución óptica hasta el influyen directamente en las propiedades ópticas de la ODN:
punto de acceso óptico. El divisor de fibra conecta el punto o Transparencia óptica a la longitud de onda: los dispositivos
de acceso óptico a los terminales (ONT), logrando así la tales como los bifurcadores ópticos, que no están previstos
repartición de la fibra óptica a los hogares de los usuarios. para realizar ninguna función, deberán ser capaces de
En resumen, el ODN es esencial para la transmisión de datos soportar la transmisión de señales en cualquier longitud de
PON y su calidad afecta directamente al rendimiento, la onda en las regiones de 1310 nm y 1550 nm; o Reciprocidad:
confiabilidad y la escalabilidad del sistema PON. la inversión de los puertos de entrada y salida no producirá
cambios importantes en la pérdida óptica a través de los
dispositivos;
o Compatibilidad con la fibra: todos los componentes
ópticos serán compatibles con la fibra monomodo.

IV. TOPOLOGÍAS DE UNA RED DE

DISTRIBUCIÓN ÓPTICA

Las redes de distribución óptica (ODN) pueden configurarse

con diferentes topologías. Las principales son:
Estrella Simple: Esta arquitectura de red se basa en
conectar la OLT directamente con cada ONU, esto beneficia
al abonado teniendo este un gran ancho de banda ya que esta
es una conexión individual. La gran desventaja es los costes
que esta tiene, ya que se necesita de dos transceptores
III. CARACTERÍSTICAS ópticos para cada abonado.

Las características que presenta una ODN son:

 La ODN permite la comunicación entre una OLT y el
usuario y viceversa mediante la utilización de un dispositivo
óptico pasivo.
 La ODN proporciona el medio de transmisión óptico para
la conexión física de las ONU (Unidad de Red Óptica) con
las OLT.
 La ODN está basada en divisores ópticos pasivos y
bifurcadores ópticos. Red Óptica Pasiva: Esta topología de red se basa en
 Las propiedades ópticas de la ODN deberán permitir ramificarse a través de acopladores/divisores. Es una
proveer cualquier servicio. topología física de fusión que permite a las ONU recibir la
 La ODN comprende los siguientes elementos ópticos señal completa. La división de señales se divide a través de
pasivos: la ONU que funciona como mecanismo de multiplexación
o Fibras y cables ópticos monomodo; por división de dominio de tiempo.
o Fintas de fibra óptica y cables de cintas de fibra óptica;
o Conectores ópticos;
o Bifurcadores pasivos; o Atenuadores ópticos pasivos; o
Empalmes.

Estrella Doble Activa. Esta topología se hace para mejorar
a la de Estrella Simple, solo que usa equipos activos, los
cuales influyen tanto en costes como en supervisión y
mantenimiento. Otro problema es la alimentación de estos
equipos por eso no es una opción.
V. ARQUITECTURAS DE UNA ODN
El ODN tiene específicamente cinco segmentos, que son
fibra de alimentación, punto de distribución óptica, fibra de
distribución, punto de acceso óptico y fibra de caída. La fibra
de alimentación comienza desde el marco de distribución
óptica (ODF) en la sala de telecomunicaciones de la oficina
central (CO) y termina en el punto de distribución óptica
para cobertura de larga distancia.
La fibra de distribución desde el punto de distribución óptica
hasta el punto de acceso óptico distribuye fibras ópticas para
las áreas adyacentes. La fibra de bajada conecta el punto de
acceso óptico a los terminales (ONT), logrando la caída de
la fibra óptica en los hogares de los usuarios. Además, el
ODN es el camino esencial para la transmisión de datos PON
y su calidad afecta directamente el rendimiento, la
confiabilidad y la escalabilidad del sistema PON. La ODN
brinda varios trayectos ópticos entre una OLT y las ONU’s,
definidos por puntos de referencia llamados S y R13. Los
sentidos de comunicación de la ODN son los siguientes:
 Hacia el destino (OLT - ONU), es decir entre la línea de
terminación óptica y el usuario o abonado, transmisión
descendente.
 Hacia el origen (ONU - OLT), entre el usuario final y la
línea de terminación óptica o enrutador, transmisión
ascendente.
La figura muestra la configuración básica de una Red de
Distribución Óptica en la cual, la OLT va desde el ODF de
interconexión hasta los cables Drop que conectan las ONT’s
a los Splitters (primarios o secundarios). Los dos sentidos de
transmisión óptica en la ODN se identifican como sigue:
 Sentido hacia el destino en el caso de señales transmitidas
de la OLT a la(s) ONU,
 Sentido hacia el origen en el caso de señales transmitidas
de la(s) ONU a la OLT. La transmisión en el sentido hacia
el destino y la transmisión en el sentido hacia el origen
pueden tener lugar en la misma fibra y en los mismos
componentes (funcionamiento dúplex/dúplex), o en fibras y
componentes distintos (funcionamiento símplex). Las
propiedades ópticas de la ODN deberán permitir la provisión
de cualquier servicio actualmente previsible, sin tener
necesidad de introducir extensas modificaciones en la propia
ODN. Este requisito influye en las propiedades de los
componentes ópticos pasivos que constituyen la ODN.
VI. TÉCNICAS DE MULTIPLEXAJE
USADAS EN UNA ODN TDM (Time
Division Multiplexing)
 Para el envío de información en sentido descendente se
recomienda la tecnología Time Division Multiplexing TDM
(multiplexación por división de tiempo). La técnica de
multiplexación por división en el tiempo logra incrementar
la velocidad de transmisión binaria intercalando los datos en
distintos canales, formando una cadena de datos de mayor
velocidad. El flujo de datos de cada conexión de entrada se
divide en unidades, donde cada unidad ocupa una ranura de
tiempo de entrada.
Como muestra el gráfico cada unidad de entrada se convierte
en una unidad de salida y ocupa una ranura en el tiempo en
la salida, denominada canal. Las ranuras del tiempo de
agrupan en tramas. Varios canales comparten un mismo
cable de fibra óptica, tomando como base el tiempo. El
multiplexor conectado a la fuente toma los datos que
provienen de esta y los envía por el correspondiente canal
TDM.
TDMA (Time Division Multiple Access)
Para el envío de información en sentido ascendente se
recomienda Time Division Multiple Access TDMA (Acceso
Multiple por División de Tiempo). En la técnica de Acceso
Múltiple por División de Tiempo, se hace más segura la
transmisión, asegura que la transmisión sin colisiones desde
ONT a OLT. Principales características a mencionar son:
 Asigna el canal cálcicamente por una porción de tiempo a
cada usuario, el cual puede transmitir a cualquier frecuencia.
 Las estaciones comparten el ancho de banda del canal
 Se transmite a la misma frecuencia, pero en instantes de
tiempo diferentes.
 Utilizada por usuarios geográficamente distantes con el
objetivo de mantener sincronía.
 Solo transmite cuando sea necesario.
Desventajas:
 Dificultad de ampliar las redes.
 Mantención de estricta sincronía entre todos los usuarios
de la red.
 Necesidad de memorias para lograr que los sistemas
puedan almacenar la comunicación de los usuarios hasta que
se requiera para transmisión. WDM (Wavelength Division
Multiplexing). La multiplexación por división de longitudes
de onda, consiste en enviar varias señales a longitudes de
onda (diferentes λ) por una misma fibra (luz de varios
colores).
Existe dos tipos de tecnologías WDM: 1. DWDM, que su
utiliza si se quiere introducir muchas longitudes de onda en
una fibra (hasta 320 por ejemplo), además de ser la principal
en entornos de red troncal de larga distancia. 2. CWDM, para
entornos metropolitanos (por tener menores tolerancias),
hasta 8 longitudes de onda Los sistemas WDM permiten
comenzar utilizando uno o unos pocos canales e ir
aumentando en número de longitudes de onda según la
necesidad de ancho de banda.
VII. VELOCIDADES DE TRANSMISIÓN
La Tabla 2 indica los valores de velocidades de la ODN.
VIII. APLICACIONES DE UNA ODN
Las aplicaciones de una ODN están relacionadas a la
función que cumple en una PON (Red Óptica Pasiva).
 Fibra hasta X (FTTX)
Alcance: En la capa TC de la G-PON, se define que el
máximo alcance lógico es de 60 km, mientras que la máxima
diferencia de distancia de fibra entre la ONU más lejana y la
más cercana debe ser 20 km.
 Ethernet en theFirstMile (EFM) (conexión de red entre las
instalaciones del cliente y la oficina central). Alcance: 750
m –2,7 km
 Distribución de tv digital GPON es un estándar muy
potente pero a la vez muy complejo de implementar que
ofrece:
 Soporte global multiservicio: incluyendo voz (TDM,
SONET, SDH), Ethernet 10/100 Base T, ATM, Frame Relay
y muchas más
 Soporte para varias tasas de transferencia, incluyendo
tráfico simétrico de 622 Mbit/s, tráfico simétrico de 1.25
Gbit/s y asimétrico de 2.5 Gbit/s en sentido descendente y
1.25 Gbit/s en sentido ascendente.
 Importantes facilidades de gestión, operación y
mantenimiento, desde la cabecera OLT al equipamiento de
usuario ONT.
 Seguridad a nivel de protocolo (cifrado) debido a la
naturaleza multicast del protocolo

IX. CONCLUSIONES
 Existen diferentes tipos de equipos de OLT, ONU y ONT
para GEPON, nueva generación de sistemas para PON,
utilizados principalmente por operadores de
telecomunicaciones en proyectos de FTTH. Todos estos
equipos comparten las características de alta integración,
flexibilidad de adaptación, confiabilidad, capacidad de
proporcionar calidad de servicio (QoS), gestión web y
capacidad de ampliación.

I. REFERENCIAS

Foro de ADSLZONE: ANÁLISIS DE PON: Qué es OLT,

ONU, ONT y ODNhttps://www.adslzone.net/foro/fibra-
optica.94/analisis-pon-que-es-olt-onu-ontodn.461996/ 
Daniel Sánchez (Actualizada 8 de Febrero de 2015)- OLT,
ONT, ODN Y ONUhttps://prezi.com/pjk8zvky8jd2/olt-ont-
odn-y-onu/  Edison Quisnancela , Nikolai Espinosa-
Certificación de redes GPON, normativa ITU G.984.x-
http://ingenieria.ute.edu.ec/enfoqueute/  Optical
Distribution
Accesshttps://en.wikipedia.org/wiki/Access_network#Opti
cal_distribution_network  Red Óptica Pasiva con
Capacidad de Gigabit- https://es.wikipedia.org/wiki/GPON
