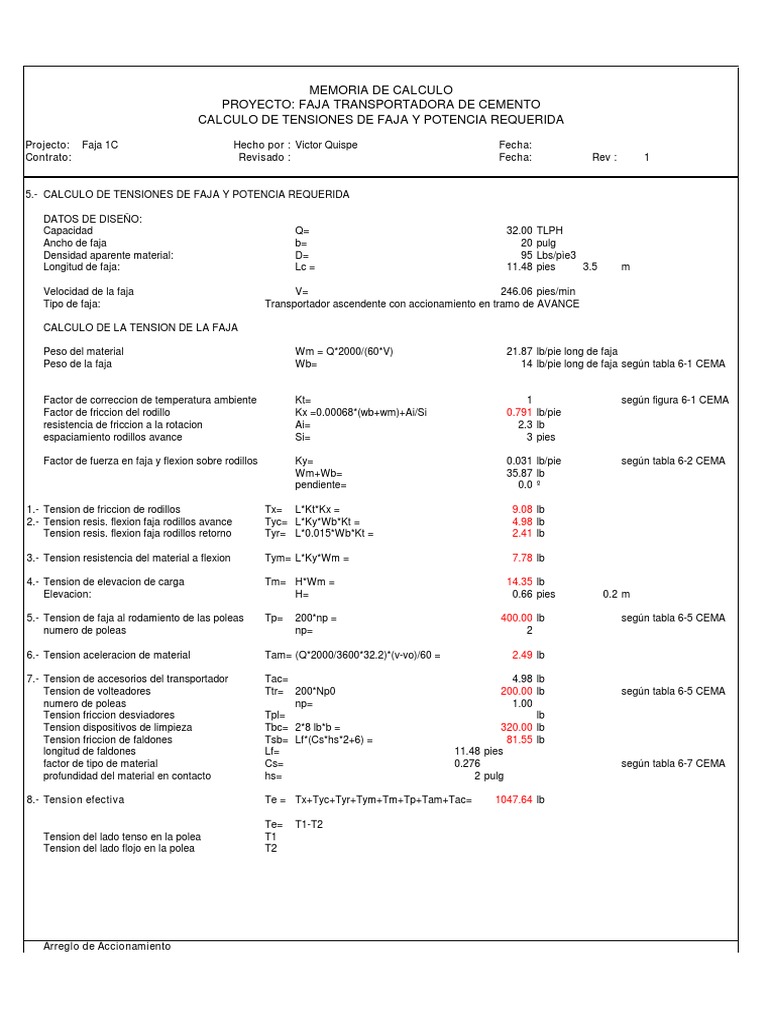

MEMORIA DE CALCULO

PROYECTO: FAJA TRANSPORTADORA DE CEMENTO

CALCULO DE TENSIONES DE FAJA Y POTENCIA REQUERIDA

Projecto: Faja 1C Hecho por : Victor Quispe Fecha:

Contrato: Revisado : Fecha: Rev : 1

5.- CALCULO DE TENSIONES DE FAJA Y POTENCIA REQUERIDA

DATOS DE DISEÑO:
Capacidad Q= 32.00 TLPH
Ancho de faja b= 20 pulg
Densidad aparente material: D= 95 Lbs/pìe3
Longitud de faja: Lc = 11.48 pies 3.5 m

Velocidad de la faja V= 246.06 pies/min

Tipo de faja: Transportador ascendente con accionamiento en tramo de AVANCE

CALCULO DE LA TENSION DE LA FAJA

Peso del material Wm = Q*2000/(60*V) 21.87 lb/pie long de faja

Peso de la faja Wb= 14 lb/pie long de faja según tabla 6-1 CEMA

Factor de correccion de temperatura ambiente Kt= 1 según figura 6-1 CEMA

Factor de friccion del rodillo Kx =0.00068*(wb+wm)+Ai/Si 0.791 lb/pie
resistencia de friccion a la rotacion Ai= 2.3 lb
espaciamiento rodillos avance Si= 3 pies

Factor de fuerza en faja y flexion sobre rodillos Ky= 0.031 lb/pie según tabla 6-2 CEMA
Wm+Wb= 35.87 lb
pendiente= 0.0 º

1.- Tension de friccion de rodillos Tx= L*Kt*Kx = 9.08 lb

2.- Tension resis. flexion faja rodillos avance Tyc= L*Ky*Wb*Kt = 4.98 lb
Tension resis. flexion faja rodillos retorno Tyr= L*0.015*Wb*Kt = 2.41 lb

3.- Tension resistencia del material a flexion Tym= L*Ky*Wm = 7.78 lb

4.- Tension de elevacion de carga Tm= H*Wm = 14.35 lb

Elevacion: H= 0.66 pies 0.2 m

5.- Tension de faja al rodamiento de las poleas Tp= 200*np = 400.00 lb según tabla 6-5 CEMA
numero de poleas np= 2

6.- Tension aceleracion de material Tam= (Q*2000/3600*32.2)*(v-vo)/60 = 2.49 lb

7.- Tension de accesorios del transportador Tac= 4.98 lb

Tension de volteadores Ttr= 200*Np0 200.00 lb según tabla 6-5 CEMA
numero de poleas np= 1.00
Tension friccion desviadores Tpl= lb
Tension dispositivos de limpieza Tbc= 2*8 lb*b = 320.00 lb
Tension friccion de faldones Tsb= Lf*(Cs*hs*2+6) = 81.55 lb
longitud de faldones Lf= 11.48 pies
factor de tipo de material Cs= 0.276 según tabla 6-7 CEMA
profundidad del material en contacto hs= 2 pulg

8.- Tension efectiva Te = Tx+Tyc+Tyr+Tym+Tm+Tp+Tam+Tac= 1047.64 lb

Te= T1-T2
Tension del lado tenso en la polea T1
Tension del lado flojo en la polea T2

Arreglo de Accionamiento
 MEMORIA DE CALCULO
PROYECTO: FAJA TRANSPORTADORA DE CEMENTO
CALCULO DE TENSIONES DE FAJA Y POTENCIA REQUERIDA

Projecto: Faja 1C Hecho por : Victor Quispe Fecha:

Contrato: Revisado : Fecha: Rev : 1

Figura 6.6A. . (Fuente: CEMA).

Polea motriz
Te= T1-T2
T2= 1/(efa-1)*T1
T2= 0.499375243 T1
T1= 1.99750409 Te
T2= 0.99750409 Te
T2= 1045.020444

T2= Cw * Te 838.11 lb

angulo de arrollamiento polea motriz Ѳ s= 180 º

Factor de arrollamiento Cw= 0.8 según tabla 6-8 CEMA

polea motriz simple con polea de reenvio tensor automatico y polea recubierta

Analisis de tensiones de faja

Tes= T2/Cws #¡REF!

Te= Tes+Tep
Tep= Te-Tes #¡REF!
Tep= T3/Cwp
T3= Tep*Cwp #¡REF!
T1= #¡REF!

Figura 4.3. Transportador ascendente accionamiento . (Fuente: CEMA).

Relacion de tension y flecha de la faja enrtre los rodillos

% de flecha recomendada para condiciones de carga 1%
tension minima para producir 2% de flecha
T catenaria: To= 8.4*(wm+wb)Si = 903.82 lb

Tension del lado flojo en la polea

T2= Cw * Te 838.11 lb
Analisis de las tensiones de faja Transportador ascendente con accionamiento
Usar el mayor valor T2= Tr+Tb-Try = 838.11 lb <
Tension de peso en tramo de faja de retorno Tb= H*Wb = 9.19 lb
Tension resis. flexion faja rodillos retorno Tyr= L*0.015*Wb*Kt = 2.41 lb

Tension en lado flojo en la polea de cola Tt= T2 -Tb+Try 831.33 lb según figura 6-14 CEMA
 MEMORIA DE CALCULO
PROYECTO: FAJA TRANSPORTADORA DE CEMENTO
CALCULO DE TENSIONES DE FAJA Y POTENCIA REQUERIDA

Projecto: Faja 1C Hecho por : Victor Quispe Fecha:

Contrato: Revisado : Fecha: Rev : 1

Tension del lado tenso en la polea T1= T2+Te 1885.74 lb

- Calculo de Potencia
Potencia de faja P= Te * V / 33000 7.81 HP
Potencia por friccion polea motriz Prm= Tp * V / 33000 2.98 HP
Potencia perdida de reductor de velocidad 5% Pp= 0.05*(P + Prm) 0.54 HP
Potencia total en el eje del motor Pt = 11.33 HP

- Potencia del motor Pmot=Pt * Fs / effm*effr 14.8 HP

Factor de servicio Fs 1.1
Eficiencia rodamientos effr 0.97
Eficiencia motor effm 0.87

14.8 HP
Potencia del motor Pmot= 10.87 kW

Torque de arranque Tarr= (Parr+Prm+Pp)*5250/1800rpm 63.90 lb.pie

Potencia de motor en arranque 18.39
Potencia de faja en arranque Parr= 2*Tfricc * V / 33000 + 2*Tm * V / 33000 15.52 HP
Tension de friccion del transportador Tfricc=Te-Tm 1033.29 lb
Tension de elevacion de carga Tm= H*Wm = 14.35 lb

Tor= 20.6*5250/1800 43.09 lb.pie

148.30 %

- Selección de la Faja

Selección de calidad de cubierta grado 12 según tabla 7-1 CEMA

Tension de regimen de faja
Tension de faja de pliegues multiples = T1/(b*n pliegues) = 23.57 lb/pulg ancho*pliegues
numero de pliegues minimo np= 4 para 43 MP según tabla 7-10 CEMA

Se selecciona PM 35 = 35 lb/pulg ancho*pliegues según tabla 7-2 CEMA

para una union vulcanisada
Tension de faja de pliegue reducido PIW= 94.29 lb/pulg ancho
según fabricante PIW= 150 lb/pulg ancho según tabla 7-3 CEMA
para una union vulcanisada
numero de pliegues maximo = 4 35 MP según tabla 7-4 CEMA

Selección de polea motriz

para faja tipo pliegue reducido diametro polea minima= 14 pulg 0.3556 según tabla 7-5 CEMA
con % tension= 80 % 16 pulg 0.4064

para faja tipo pliegue multiple diametro polea minima= 18 pulg según tabla 7-6 CEMA
con % tension= 80 %

para faja con alma de acero diametro polea minima= no aplica pulg según tabla 7-7 CEMA
con % tension= 100 %
ancho de superficie de polea = b+2 22 pulg según tabla 7-8 CEMA

Velocidad de polea N= V/(2*¶*r) 67.13 rpm

Tensor de faja
Desplasamiento recomendado del tensor 1.5 pies 18 pulg según tabla 10-1 CEMA
consultar al fabricante de fajas 0.46 m

Tensor automatico Wg= (2*T+Wf+Wp)/R1 2476.22 lb

 MEMORIA DE CALCULO
PROYECTO: FAJA TRANSPORTADORA DE CEMENTO
CALCULO DE TENSIONES DE FAJA Y POTENCIA REQUERIDA

Projecto: Faja 1C Hecho por : Victor Quispe Fecha:

Contrato: Revisado : Fecha: Rev : 1

Tension faja en punto donde localisa el tensor T= T2 838.11 lb

Fuerza para superar friccion del carrito tensor Wf= 300 lb
Peso de accesorios del carrito tensor Wp= 500 lb
Ventaja mecanica R1= 1
