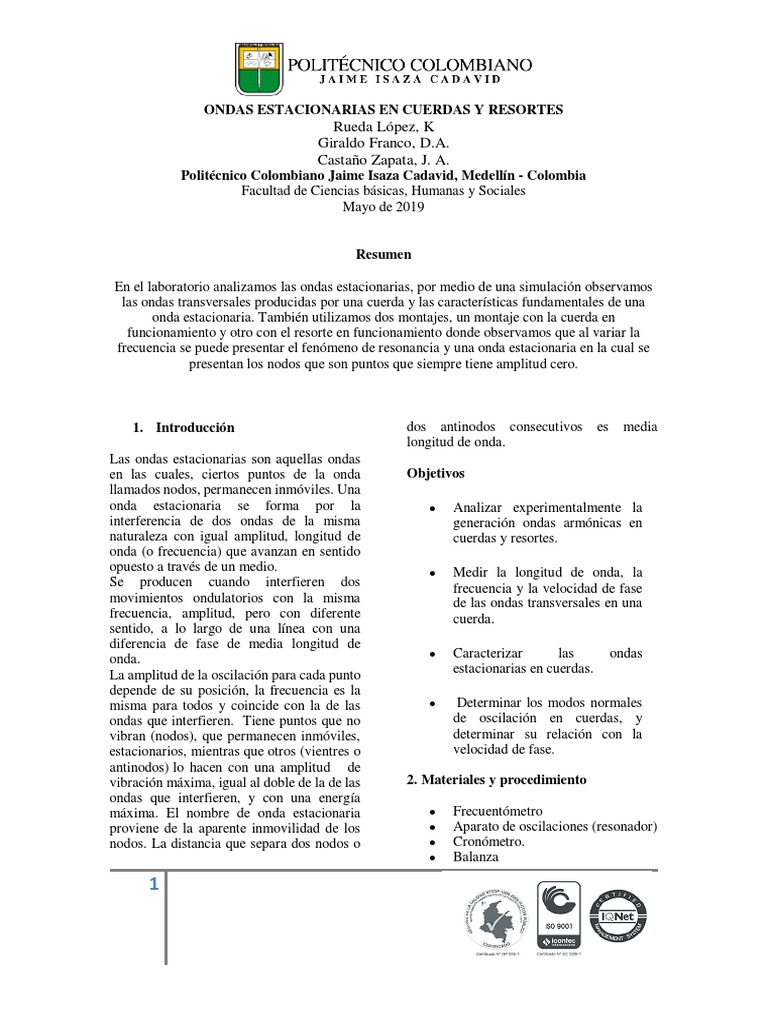

ONDAS ESTACIONARIAS EN CUERDAS Y RESORTES

Rueda López, K
Giraldo Franco, D.A.
Castaño Zapata, J. A.
Politécnico Colombiano Jaime Isaza Cadavid, Medellín - Colombia
Facultad de Ciencias básicas, Humanas y Sociales
Mayo de 2019

Resumen

En el laboratorio analizamos las ondas estacionarias, por medio de una simulación observamos
las ondas transversales producidas por una cuerda y las características fundamentales de una
onda estacionaria. También utilizamos dos montajes, un montaje con la cuerda en
funcionamiento y otro con el resorte en funcionamiento donde observamos que al variar la
frecuencia se puede presentar el fenómeno de resonancia y una onda estacionaria en la cual se
presentan los nodos que son puntos que siempre tiene amplitud cero.

1. Introducción dos antinodos consecutivos es media

longitud de onda.
Las ondas estacionarias son aquellas ondas
en las cuales, ciertos puntos de la onda Objetivos
llamados nodos, permanecen inmóviles. Una
onda estacionaria se forma por la  Analizar experimentalmente la
interferencia de dos ondas de la misma generación ondas armónicas en
naturaleza con igual amplitud, longitud de cuerdas y resortes.
onda (o frecuencia) que avanzan en sentido
opuesto a través de un medio.  Medir la longitud de onda, la
Se producen cuando interfieren dos frecuencia y la velocidad de fase
movimientos ondulatorios con la misma de las ondas transversales en una
frecuencia, amplitud, pero con diferente cuerda.
sentido, a lo largo de una línea con una
diferencia de fase de media longitud de
onda.  Caracterizar las ondas
La amplitud de la oscilación para cada punto estacionarias en cuerdas.
depende de su posición, la frecuencia es la
misma para todos y coincide con la de las  Determinar los modos normales
ondas que interfieren. Tiene puntos que no de oscilación en cuerdas, y
vibran (nodos), que permanecen inmóviles, determinar su relación con la
estacionarios, mientras que otros (vientres o velocidad de fase.
antinodos) lo hacen con una amplitud de
vibración máxima, igual al doble de la de las 2. Materiales y procedimiento
ondas que interfieren, y con una energía
máxima. El nombre de onda estacionaria  Frecuentómetro
proviene de la aparente inmovilidad de los  Aparato de oscilaciones (resonador)
nodos. La distancia que separa dos nodos o  Cronómetro.
 Balanza

1
  Cinta métrica Masa Cuerda: 0.4093gr
 Soporte universal Longitud: 1m
 Resorte Velocidad de fase: 2.189 m/s
 Cuerda
Tabla 2. Peso 200gr
Procedimiento
Distancia Frecuencia Velocidad
Actividad 1 realizamos el montaje con la # Nodos
nodos (m) (Hz) m/s
cuerda donde dejamos diferentes masas y se
varió la frecuencia con el fin de obtener el 2 1 35.5 35.5
modo de oscilación y algunos de sus 3 0,5 71.2 35.6
armónicos con los cuales realizamos varias 4 0,33 106.7 35.2
relaciones y gráficos con los datos obtenidos
para analizar y concluir. Grafica 2

Actividad 2 realizamos el montaje con el

resorte, variamos la frecuencia hasta obtener
el modo fundamental de oscilación y
algunos de sus armónicos concluyendo en
una tabla los datos obtenidos y gráficos para
analizar.

2. Datos y cálculos

Masa Cuerda: 0.4093 gr

Longitud: 1m Longitud resorte: 12.3 cm (Sin deformación)
Velocidad de fase: 1.896 m/s Peso resorte: 52.6 gr
Longitud resorte: 29 cm (Deformado)
Tabla 1 Peso 0.150 Kg
Tabla 3. Resorte longitud 31cm
Distancia Frecuencia Velocidad
#Nodos
Nodos(m) Hz m/s Distancia Frecuencia Velocidad
# Nodos
2 1,0 30.4 30.4 nodos (m) (Hz) m/s
3 0.5 60.8 30,4
2 0.29 7.9 2.29
4 0,33 91,8 30,3 3 0.145 15.83 2.30
4 0,097 23.54 2.28
Grafica 1
Grafica 3

2
Cálculos para la constante de Hooke (K)
peso Tiempo T Wo
# Osc
(kg) (s) (s) (Rad/s) (N/m)
0,15 5 3.46 0.692 9.08 12.367
tiempo
Periodo 𝑇 = oscilaciones
Frecuencia angular 𝑊𝑜 = 2𝜋 ∗ 𝐹
Constante elástica del resorte
𝐾 = 𝑊𝑜 2 ∗ 𝑚
3. Resultados
En los resultados podemos identificar:
 La frecuencia no depende de la
amplitud de la onda
 La tensión se ve reflejada en la
velocidad de las partículas y cambia
las propiedades del sistema la
velocidad de propagación.
 La longitud de la onda es
inversamente proporcional a la
frecuencia.
 Si se varía la amplitud y no
demás condiciones para
propagación las condiciones
velocidad se mantienen en
tiempo.
4. Conclusiones y discusiones
 Al aumentar la tensión con una
frecuencia fija el número de nodos
es mayor y el modo de oscilación
fundamental pasa a darse en un
punto de frecuencia más bajo.
3
 Las ondas se anulan cuando la
frecuencia llega a un valor máximo
de oscilación.
K
 Durante los ensayos realizados se
pudo evidenciar que, a menor peso,
el sistema requería menor
frecuencia para generar la amplitud
de las ondas.
 Del sistema podemos concluir que
la velocidad de propagación
depende directamente de la
frecuencia y la longitud de onda
comportándose como movimiento
rectilíneo.
 La tensión es una propiedad directa
del sistema, en la cual si se modifica
cambia todas las propiedades del
sistema.
 La frecuencia se puede considerar
independiente de los sistemas ya
que en un sistema ideal no
representa una modificación en las
propiedades y condiciones del
sistema.
 Las ondas estacionarias se producen
al tener bien definidas la tensión, la
longitud del factor causante con el
extremo reflector
las  El teórico es solo una ayuda para
la encontrar el adecuado para producir
de ondas estacionarais, ya que el
el medio y el vibrador no son
perfectos y cuentan con variaciones
en sus acciones.
 La longitud de onda puede variar en
un mismo sistema siempre y cuando
encuentre otro punto de resonancia.
 En una onda estacionaria el patrón
de la onda no se mueve, pero si lo
hacen los elementos de la cuerda.
  Si las frecuencias asociadas son
muy altas las velocidades también
lo serán.
 En la tabla de datos podemos
observar que los errores bajos por lo
tanto el laboratorio fue bien hecho
5. Referencias
Descripción de la propagación. (s.f.).
Obtenido de Movimiento ondulatorio:
http://www.sc.ehu.es/sbweb/fisica/ondas/de
scripcion/descripcion.html#Actividades
Física del sonido. (s.f.). Obtenido de
Velocidad, longitud de onda y frecuencia de
una onda sonora.:
http://www.eumus.edu.uy/eme/ensenanza/a
custica/apuntes/material-viejo/fisica_r/
FISICALAB. (s.f.). Interferencias de
Ondas. Obtenido de Interferencias de
Ondas:
https://www.fisicalab.com/apartado/interfer
encias-ondas-armonicas#contenidos
López, H. A. (marzo de 2006). Facultad de
Ciencias Exactas y Naturales física de
ondas. Medellín: universidad de Antioquia.
Ondas transversales en una cuerda. (s.f.).
Obtenido de Ondas transversales en una
cuerda:
http://www.sc.ehu.es/sbweb/fisica_/ondas/
movimiento/transversal/transversal.xhtml
phet. colorado. (s.f.). ondas en una cuerda.
Obtenido de
http://phet.colorado.edu/sims/wave-on-a-
string/wave-on-a-string_es.html
Sánchez, J. (s.f.). EL FÍSICO LOCO.
Obtenido de Clasificación de las ondas:
http://elfisicoloco.blogspot.com/2013/02/cl
asificacion-de-las-ondas.html
simulation, p. i. (s.f.). Interferencia De la
Onda. Obtenido de Interferencia De la
4
Onda:
https://phet.colorado.edu/es/simulation/lega
cy/wave-interference
Rodríguez, Luis Alfredo. Guías de
Laboratorio para Física II. Pontificia
Universidad Javeriana, Facultad de
Ingeniería
CONSULTA PREVIA
1. ¿Qué son las ondas transversales?
¿Qué son las ondas longitudinales?
 Ondas transversales: si el medio se
mueve en dirección perpendicular a
la onda se llama transversal.
 Ondas longitudinales: si el medio se
mueve en la dirección de la
propagación de la onda se llama
longitudinal.
2. La velocidad de propagación de las
ondas en una cuerda depende de la
tensión aplicada a dicha cuerda, y de la
densidad lineal del material del que está
hecha. ¿Cuál es la naturaleza de esa
dependencia? ¿Lineal? ¿Potencial?
¿Polinómica?
 Si porque al aumentar o disminuir la
tensión cambia la longitud de onda
y la velocidad depende de dicha
longitud.
 La dependencia es potencial
Preguntas
 Sin amortiguamiento, describe
matemáticamente la
perturbación ondulatoria
mediante el uso de una función
seno o coseno. Hágalo ahora con
amortiguamiento. ¿Encuentra
alguna diferencia?
Ecuación matemática de una onda con
movimiento armónico

 Establezca una relación entre la

longitud de onda, la frecuencia, la
tensión aplicada, la densidad
lineal y la velocidad de fase para
ondas transversales en la cuerda.

Velocidad de las partículas

la longitud de la onda es inversamente

proporcional a la frecuencia, donde la
densidad es un parámetro para identificar
la velocidad de fase.

 Explique la diferencia entre la

velocidad de fase y la velocidad
con la cual oscilan las partículas
de la cuerda.

Las velocidades de las partículas en una

cuerda se mueven de manera
perpendicular a la propagación de la
onda. Por lo cual las oscilaciones de las
partículas dependen directamente de los
parámetros físicos de la cuerda y la
velocidad de propagación está en función
de la longitud de onda y la frecuencia.
