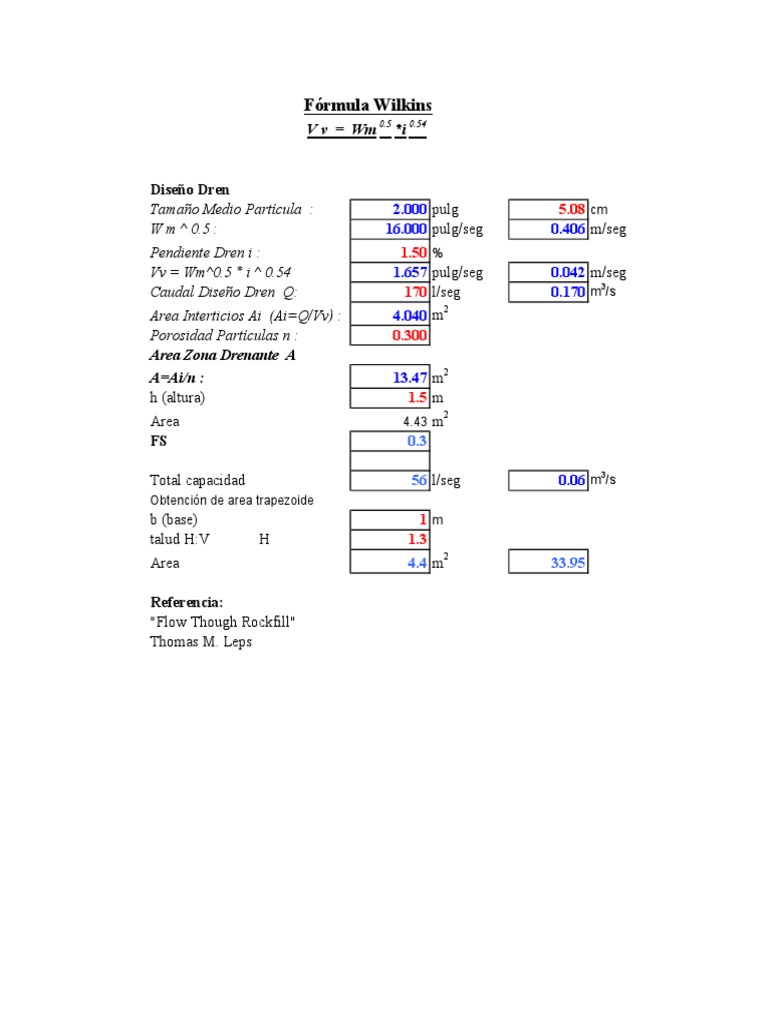

Fórmula Wilkins

0.5 0.54
V v = Wm *i

Diseño Dren
Tamaño Medio Partícula : 2.000 pulg 5.08 cm
W m ^ 0.5 : 16.000 pulg/seg 0.406 m/seg
Pendiente Dren i : 1.50 %
Vv = Wm^0.5 * i ^ 0.54 1.657 pulg/seg 0.042 m/seg
Caudal Diseño Dren Q: 170 l/seg 0.170 m3/s
2
Area Interticios Ai (Ai=Q/Vv) : 4.040 m
Porosidad Partículas n : 0.300
Area Zona Drenante A
2
A=Ai/n : 13.47 m
h (altura) 1.5 m
2
Area 4.43 m
FS 0.3

Total capacidad 56 l/seg 0.06 m3/s

Obtención de area trapezoide
b (base) 1m
talud H:V H 1.3
2
Area 4.4 m 33.95

Referencia:
"Flow Though Rockfill"
Thomas M. Leps
 Fórmula Burke-Plummer
3 1/2
Vo =(5.6-Dp*i*(n /1-n))

3 1/2
Vo =(5.6-Dp*i*(n /1-n)) 0.013 m/seg
Vv = Vo/n 0.043 m/seg
Caudal Diseño Dren Q: 170 l/seg
2
Area Interticios Ai (Ai=Q/Vv) : 3.975 m
Porosidad Partículas n : 0.300
Area Zona Drenante A
2
A=Ai/n : 13.25 m
h (altura) 1.5 m
2
Area 4.43 m
FS 0.3

Total capacidad 57 l/seg

Obtención de area trapezoide
b (base) 1m
talud H:V H 1.3
2
Area 4.4 m
