MASTER de INGENIERÍA ACÚSTICA
Sistemas Electroacústicos.

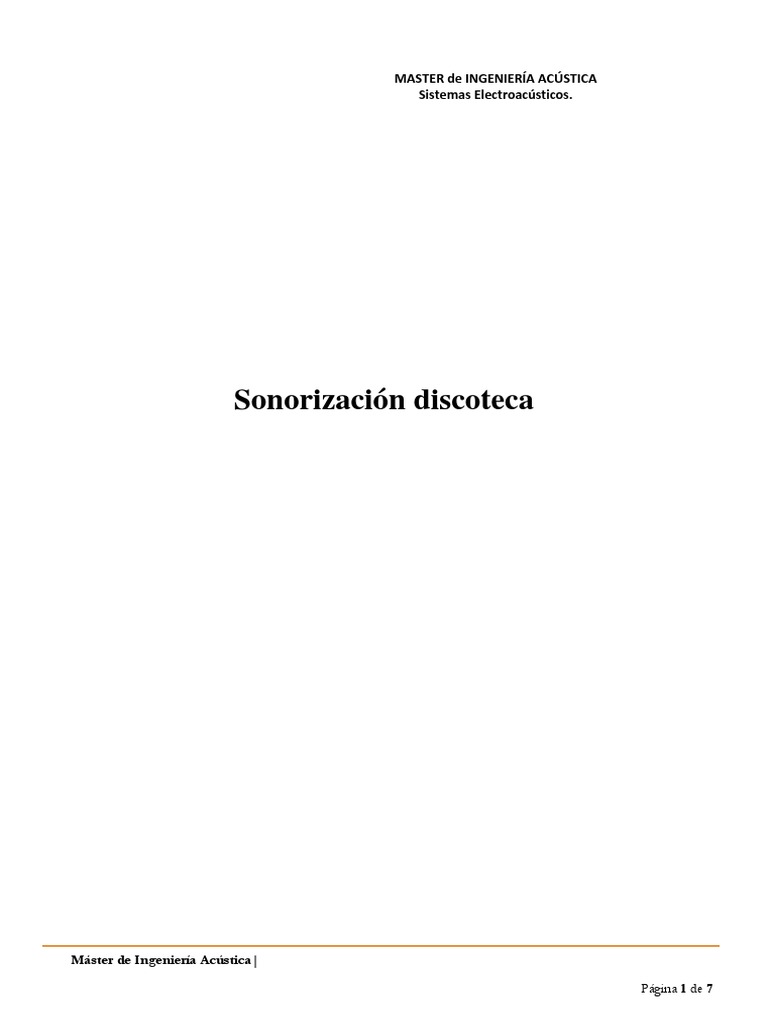

Sonorización discoteca
Máster de Ingeniería Acústica|
Página 1 de 7
MASTER de INGENIERÍA ACÚSTICA
Sistemas Electroacústicos.
Índice
1.- Introducción ................................................................................................................... 3
1.1.- Descripción ............................................................................................................ 3
2.- Caracteristicas y equipamiento del sistema de sonorización de la discoteca .... 3
3.-Cálculos de distribución de altavoces, amplificadores y conexiado .................... 3
4.-Cálculos de longitud de cable y conectores .............................................................. 4
Anexo I: Plano de conexiado de la instalación ............................................................. 5
Anexo II: Plano de RACK parte frontal ......................................................................... 6
Anexo III: Plano de RACK parte trasera ....................................................................... 7
Máster de Ingeniería Acústica|
Página 2 de 7
MASTER de INGENIERÍA ACÚSTICA
Sistemas Electroacústicos.
1.- Introducción
El presente proyecto tiene como objeto la elaboración de la sonorización de una discoteca
situada en Granada.
1.1.- Descripción
El recinto consta de una sola planta semisótano, destinado a zona de discoteca. La tabla 1
muestra la distribución en superficie de los diferentes espacios.
Descripción Superficie (m2) Altura (m) Volumen (m3)
Sala discoteca 321.55 4 1286.20
Almacén 1 17.65 4 70.60
Almacén 2 9.85 4 39.40
Baño 1 32.85 4 131.40
Baño 2 17.95 4 71.80
Tabla. 1. Distribución de superficies de los espacios de la pizzería.
2.- Caracteristicas y equipamiento del sistema de sonorización de la discoteca
La instalación de sonorización de la sala se ha realizado con equipamiento de la marca Ecler.
Los equipos utilizados han sido:
Altavoces ARQUIS 208 de 2 vías. Con una potencia nominal de 300 WRMS a 8 Ω. Incluye
transductores de bajas frecuencias (woofer) de 2x8" y transductor de altas frecuencias
(motor de compresión) de 1" rotable.
Altavoces ARQUIS SB15 (subgrave). Potencia nominal de 600 WRMS a 8 Ω. Incluye
transductor de bajas frecuencias (woofer) de 15".
Altavoces VERSO 8P, autoamplificados de 2 vías full-range. Se compone de un woofer de
8" de polipropileno y un motor de compresión de 1".
La Tabla 2 muestra la distribución de altavoces en la sala, según el plano suministrado.
Altavoz Cantidad
ARQUIS 208 14
ARQUIS SB15 6
VERSO 8P 2
Tabla. 2. Distribución de altavoces.
3.-Cálculos de distribución de altavoces, amplificadores y conexiado
A través de los datos proporcionados y el plano de ubicación de altavoces se ha procedido a
realizar el cálculo de los amplificadores necesarios, así como su conexionado.
Se han utilizado los siguientes amplificadores:
ECLER DPA4000T, amplificador estéreo.
ECLER DPA2000, amplificador estéreo.
Máster de Ingeniería Acústica|
Página 3 de 7
MASTER de INGENIERÍA ACÚSTICA
Sistemas Electroacústicos.
ECLER DPA1400, amplificador estéreo
ECLER ESSENTIALS eLPA2-1400, amplificador estéreo.
DPA4000T DPA2000 DPA1400 eLPA2-1400
Estéreo (RMS) @ 4 1880 W 940 W 635 W 1400 W
Estéreo (RMS) @ 8 1110 W 550 W 395 W 770 W
Bridged (RMS) @ 8 3760 W 1880 W 1270 W 2600 W
Estéreo (RMS) @ 2 2800 W 1420 W 990 W -
Tabla. 3. Características amplificadores.
La distribución de los altavoces por amplificador, así como la conexión en el rack se establece
en el anexo I del informe.
4.-Cálculos de longitud de cable y conectores
La tabla 4 muestra la distribución del cableado según tipo y longitud necesaria para la
instalación. La tabla 5 muestra los tipos de conectores necesarios para el sistema de conexión
entre los diferentes equipos utilizados (Ver anexo I: Plano de conexionado).
Según el manual del usuario proporcionado por el fabricante el cable de conexión que une las
salidas del amplificador y los altavoces deberá ser de buena calidad, de suficiente sección y lo
más corto posible. Se recomienda que hasta longitudes de 10 m utilizar una sección no inferior a
2.5 mm2 y para distancias superiores 4 mm2.
Altavoces Cable Longitud Total (m)
2
SL1-SL3 4 mm 49.20
SR1-SR3 2.5 mm2 36.20
SL2 2.5 mm2 5.70
SR2 2.5 mm2 6.00
2
L7-L5-L1-L2 4 mm 52.70
R7-R6-R3-R4 4 mm2 55.00
R5-R1-R2 2.5 mm2 52.70
2
L6-L3-L4 2.5 mm 38.30
Total 2.5 mm2 138.90
Total 4 mm2 156.90
Tabla. 4. Distribución de tipo de cableado para sala discoteca.
Tipo de conector Cantidad
Speakon 8
XLR 20
Stack 2
Euroblock 14
Tabla. 5. Tipo de conectores utilizados.
Máster de Ingeniería Acústica|
Página 4 de 7
MASTER de INGENIERÍA ACÚSTICA
Sistemas Electroacústicos.
Anexo I: Plano de conexiado de la instalación
Máster de Ingeniería Acústica|
Página 5 de 7
MASTER de INGENIERÍA ACÚSTICA
Sistemas Electroacústicos.
Anexo II: Plano de RACK parte frontal
Máster de Ingeniería Acústica|
Página 6 de 7
MASTER de INGENIERÍA ACÚSTICA
Sistemas Electroacústicos.
Anexo III: Plano de RACK parte trasera
