Cargas en Columnas

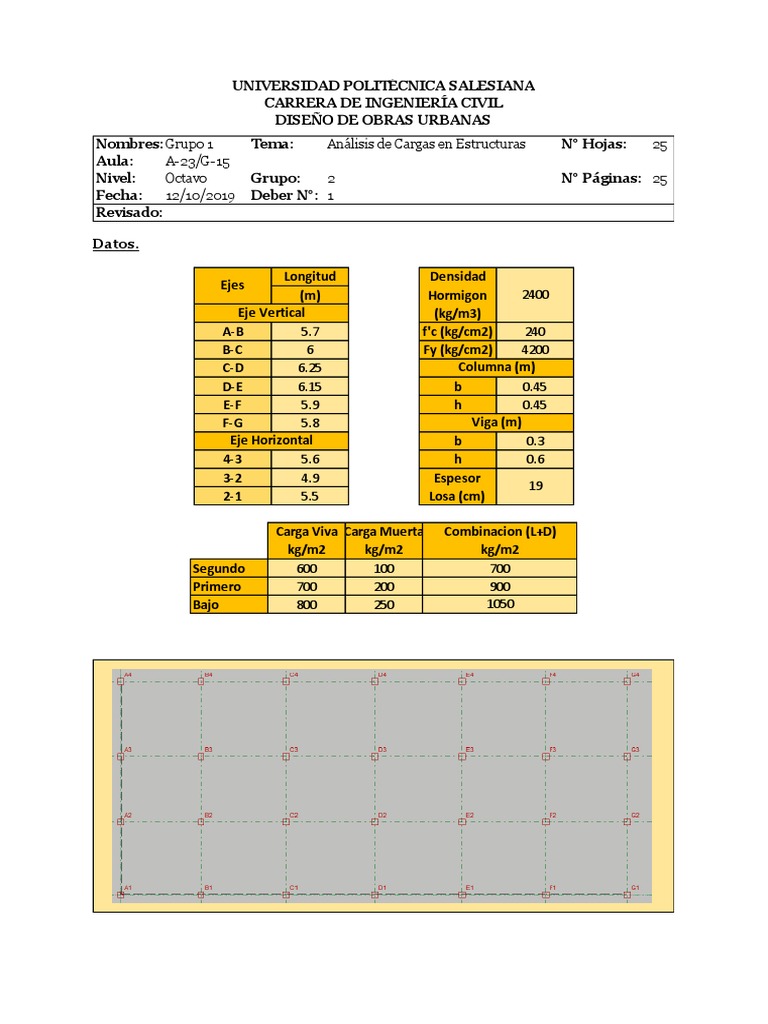

UNIVERSIDAD POLITÉCNICA SALESIANA
CARRERA DE INGENIERÍA CIVIL

DISEÑO DE OBRAS URBANAS
Nombres:Grupo 1 Tema: Análisis de Cargas en Estructuras N° Hojas: 25
Aula: A-23/G-15
Nivel: Octavo Grupo: 2 N° Páginas: 25
Fecha: 12/10/2019 Deber N°: 1
Revisado:
Datos.
Longitud Densidad
Ejes
(m) Hormigon 2400
Eje Vertical (kg/m3)
A-B 5.7 f'c (kg/cm2) 240
B-C 6 Fy (kg/cm2) 4200
C-D 6.25 Columna (m)
D-E 6.15 b 0.45
E-F 5.9 h 0.45
F-G 5.8 Viga (m)
Eje Horizontal b 0.3
4-3 5.6 h 0.6
3-2 4.9 Espesor
19
2-1 5.5 Losa (cm)
Carga Viva Carga Muerta Combinacion (L+D)

kg/m2 kg/m2 kg/m2
Segundo 600 100 700
Primero 700 200 900
Bajo 800 250 1050
Método Conservador
Ejemplo de cálculo Anchos y Áreas Cooperantes
1. Procedemos a determinar el ancho cooperante que no es más que la distancia entre semi-
vanos de losas adyacentes a la viga.
2. Como ejemplo de calculo analizaremos el ancho cooperante correspondiente a la
columna A4
3. El ancho cooperante que corresponde a dicha columna se determina de la siguiente
manera:
 Distancia de los ejes A-B = 5.7 m  Distancia de los ejes 4-3 = 5.6 m
 Ancho cooperante 1:
5.7
𝐿𝑐𝑜𝑜𝑝1 = + 0.225
2
𝐿𝑐𝑜𝑜𝑝1 = 3.075 𝑚
2
Diseño de Obras Urbanas
 Ancho cooperante 2:
5.6
𝐿𝑐𝑜𝑜𝑝2 = + 0.225
2
𝐿𝑐𝑜𝑜𝑝2 = 3.025 𝑚
 Area cooperante = Lcoop1 x Lcoop 2
𝐴 𝑐𝑜𝑜𝑝 = 3.075 𝑥 3.025
𝐴 𝑐𝑜𝑜𝑝 = 9.302 𝑚2
4. Una vez determinada el área correspondiente a la columna procedemos a determinar las
cargas que actúan en el área de análisis.
5. Consideramos las siguientes cargas:
Carga Muerta Carga Viva
- Planta Baja = 800 kg/m2 - Planta Baja = 200 kg/m2
- Primer Piso = 700 kg/m2 - Primer Piso = 250 kg/m2
Peso de la Losa = 𝑑𝑒𝑛𝑠𝑖𝑑𝑎𝑑 𝑑𝑒𝑙 ℎ𝑜𝑟𝑚𝑖𝑔ó𝑛 × 𝑒𝑙 𝑒𝑠𝑝𝑒𝑠𝑜𝑟 456 kg/m2
P. losa = 2400 𝑘𝑔/𝑚3 × 0.19m = 456 kg/m2
Peso de la Viga A-B
- Núm. Vigas = 8 - Longitud= 5.7 m
- Área de la sección = 0.3 x 0.6 = 0.18 m2
- Área de la planta = 572.06
8 x 5.7 x 0.18 x 2400 kg/m3

- Peso de la Viga = = 34.44 kg/m2
572.06
3
Planta N+3.50 y N+7.00
Longitud Área Peso Propio
N° Vigas
(m) (m2) (kg/m2)
A-B 8 5,7 0,18 34,44
B-C 8 6 0,18 36,25
C-D 8 6,25 0,18 37,76
D-E 8 6,15 0,18 37,15
E-F 8 5,9 0,18 35,64
F-G 8 5,8 0,18 35,04
4-3 14 5,6 0,18 59,20
3-2 14 4,9 0,18 51,80
2-1 14 5,5 0,18 58,15
Total 385,44
Planta N+10.50
N° Vigas Longitud Área Peso Propio
(m) (m2) (kg/m2)
E-F 2 5,9 0,18 150,05
3-2 2 4,9 0,18 124,62
Total 274,67
Tabla resumen del peso de las vigas
Peso Propio de la columna Nivel +3.50
Núm. Columnas 28
Altura 3.5m
Sección 0.45 x 0.45
Área de la Planta 572.06 m2

28 𝑥 3.5 𝑥 0.45 𝑥 0.45 𝑥 2400𝑘𝑔/𝑚3
Peso Propio = 572.06
= 83.26 kg/m2
N° Altura Área Área Planta Peso Propio

Columnas (m) (m2) (m2) (kg/m2)
N+3.50 28 3.5 0.2025 572.06 83.26
N+7.50 28 3.5 0.2025 572.06 83.26
N+10.50 4 3.5 0.2025 33.97 200.28
Tabla resumen del peso de las columnas
Peso de la Columna A4 (PA4)
PA4= 𝐴𝑐𝑜𝑜𝑝 × [(𝐿 + 𝐷)1𝑒𝑟𝑎 𝑦 2𝑑𝑎 𝑝𝑙𝑎𝑛𝑡𝑎 + 𝑃𝑒𝑠𝑜 𝑙𝑜𝑠𝑎 + 𝑃𝑒𝑠𝑜 𝑣𝑖𝑔𝑎𝑠1𝑒𝑟𝑎 𝑦 2𝑎 𝑝𝑙𝑎𝑛𝑡𝑎 +
𝑃𝑒𝑠𝑜 𝑑𝑒 𝑙𝑎 𝑐𝑜𝑙𝑢𝑚𝑛𝑎 1𝑒𝑟𝑎 𝑦 2𝑑𝑎 𝑝𝑙𝑎𝑛𝑡𝑎]
4
PA4 = 9.302 (1950 + 456 + 385.44 + 366.79)
PA4 = 27514.94 kg
Tabla resumen de Cálculo
Anchos Cooperantes
Planta N+3.50 y N+7.00

A B C D E F G
4 9.30 17.70 18.53 18.76 18.23 17.70 9.45
3 16.14 30.71 32.16 32.55 25.57 24.65 16.41
2 15.99 30.42 31.85 32.24 25.27 24.36 16.25
1 9.15 17.40 18.22 18.45 17.92 17.40 9.30
Planta N+10.50
E F
3 8.49 8.49
2 8.49 8.49
Tabla resumen Anchos cooperantes niveles N+ 3.50; N+7.00 y N+10.50
Carga P en Cabeza de Columnas
Peso Total en Cabeza de Columna (kg)

A B C D E F G
4 27514.49 52344.63 54805.28 55476.36 53910.50 52344.63 27961.88
3 47752.41 90846.05 95116.60 96281.29 95815.60 92372.62 48528.88
2 47297.63 89980.85 94210.72 95364.32 94686.68 91276.48 48066.70
1 27059.70 51479.43 53899.40 54559.40 53019.41 51479.43 27499.70
Peso Total en Cabeza de Columna (T)
A B C D E F G
4 27.51 52.34 54.81 55.48 53.91 52.34 27.96
3 47.75 90.85 95.12 96.28 95.82 92.37 48.53
2 47.30 89.98 94.21 95.36 94.69 91.28 48.07
1 27.06 51.48 53.90 54.56 53.02 51.48 27.50
5
Método Mosaico de Cargas
El método de mosaico de cargas trata de trazar bisectrices en sistemas que se consideran
vigas simplemente apoyadas, lo que forman figuras geométricas como se muestra en la
figura1 (triángulos y trapecios) en este caso, como podemos observar es una losa regular por
lo que se facilita el respectivo cálculo de áreas en cada paño para así obtener una carga por
metro cuadrado, calculando cargas uniformemente distribuida.
1. Procedemos a trazar la bisectriz en cada intersección de ejes, las areas tributarias se
definirán por la intersección de bisectrices regidos por el parámetro que en el eje corto se
trazara los triángulos, mientras que en el eje largo se procederá a formar trapecios.
2. Como ejemplo de cálculo analizaremos la viga 3-4 del eje A, y la viga A-B del eje 4.
3. El área del paño se calcula se determina de la siguiente manera:
6
 Datos Eje A-4-3 (Paño triangular):
Altura= 2.8 m
Base= 5.6 m
𝐵𝑎𝑠𝑒 ∗ 𝐴𝑙𝑡𝑢𝑟𝑎
Á𝑟𝑒𝑎 = = 7.84𝑚2
2
 Datos Eje A-B-4 (Paño trapezoidal):
Altura= 2.8 m
Base menor= 0.1 m
Base mayor= 5.7 m
𝐵𝑎𝑠𝑒 𝑚𝑎𝑦𝑜𝑟 + 𝐵𝑎𝑠𝑒 𝑚𝑒𝑛𝑜𝑟

Á𝑟𝑒𝑎 = ∗ 𝐴𝑙𝑡𝑢𝑟𝑎 = 8.12𝑚2
2
4. Una vez determinada el área correspondiente a la columna procedemos a determinar las
cargas que actúan en el área de análisis.
5. Consideramos las siguientes cargas
Carga Muerta Carga Viva
- Planta Baja = 800 kg/m2 - Planta Baja = 200 kg/m2
- Primer Piso = 700 kg/m2 - Primer Piso = 250 kg/m2
Peso de la Losa = 𝑑𝑒𝑛𝑠𝑖𝑑𝑎𝑑 𝑑𝑒𝑙 ℎ𝑜𝑟𝑚𝑖𝑔ó𝑛 × 𝑒𝑙 𝑒𝑠𝑝𝑒𝑠𝑜𝑟 = 456 kg/m2
P. losa = 2400 𝑘𝑔/𝑚3 × 0.19m = 456 kg/m2
Peso de la Viga A-B
- Longitud= 5.7 m
- Área de la sección = 0.3 x 0.6 = 0.18 m2

8x5.7 x 0.18 x 2400 kg/m3
- Peso de la Viga = = 6730.56 kg
2
7
Vigas
Planta +3.50 y N +7.00
N° Vigas
(m) (m2) (kg)
A-B 8 5,7 96,76 6730,56
B-C 8 6 106,38 7084,80
C-D 8 6,25 114,40 7380,00
D-E 8 6,15 111,02 7261,92
F-G 8 5,9 69,32 6966,72
4-3 14 5,6 188,16 11571,84
3-2 14 4,9 120,00 10125,36
2-1 14 5,5 181,44 11365,20
Total 68486,4
Planta +10.50
N° Vigas
(m) (m2) (kg)
E-F 4 5,7 17,33 10016,74
3-2 4 6 12,00 6936,00
Total 16952,74
Tabla resumen del peso de las vigas
Peso Propio de la columna Nivel +3.50
Núm. Columnas 28
Altura 3.5m
Sección 0.45 x 0.45
Área de la Planta 572.06 m2
28 𝑥 3.5 𝑥 0.45 𝑥 0.45 𝑥 2400𝑘𝑔/𝑚3

Peso Propio = 572.06
= 83.26 kg/m2
N° Altura Área Área Planta Peso Propio

Columnas (m) (m2) (m2) (kg/m2)
N+3.50 28 3.5 0.2025 572.06 83.26
N+7.50 28 3.5 0.2025 572.06 83.26
N+10.50 4 3.5 0.2025 33.97 200.28
Tabla resumen del peso de las columnas
8
Peso de la Columna A1 (PA1)
PA1=Á𝑟𝑒𝑎 𝑑𝑒 𝑝𝑎ñ𝑜 𝑡𝑟𝑖𝑎𝑛𝑔𝑢𝑙𝑎𝑟 × [(𝐿 + 𝐷)1𝑒𝑟𝑎 𝑦 2𝑑𝑎 𝑝𝑙𝑎𝑛𝑡𝑎 + 𝑃𝑒𝑠𝑜 𝑙𝑜𝑠𝑎 +
𝑃𝑒𝑠𝑜 𝑣𝑖𝑔𝑎𝑠1𝑒𝑟𝑎 𝑦 2𝑎 𝑝𝑙𝑎𝑛𝑡𝑎 + 𝑃𝑒𝑠𝑜 𝑑𝑒 𝑙𝑎 𝑐𝑜𝑙𝑢𝑚𝑛𝑎 1𝑒𝑟𝑎 𝑦 2𝑑𝑎 𝑝𝑙𝑎𝑛𝑡𝑎] +
Á𝑟𝑒𝑎 𝑑𝑒 𝑝𝑎ñ𝑜 𝑡𝑟𝑎𝑝𝑒𝑧𝑜𝑖𝑑𝑎𝑙 × [(𝐿 + 𝐷)1𝑒𝑟𝑎 𝑦 2𝑑𝑎 𝑝𝑙𝑎𝑛𝑡𝑎 + 𝑃𝑒𝑠𝑜 𝑙𝑜𝑠𝑎 +
𝑃𝑒𝑠𝑜 𝑣𝑖𝑔𝑎𝑠1𝑒𝑟𝑎 𝑦 2𝑎 𝑝𝑙𝑎𝑛𝑡𝑎 + 𝑃𝑒𝑠𝑜 𝑑𝑒 𝑙𝑎 𝑐𝑜𝑙𝑢𝑚𝑛𝑎 1𝑒𝑟𝑎 𝑦 2𝑑𝑎 𝑝𝑙𝑎𝑛𝑡𝑎]
PA1 = 13452.63 + 12277.38
PA1 = 25730.01 kg
Cargas en las Columnas
Tabla resumen de Cálculo
PESO TOTAL DE CABEZA DE COLUMNA (kg)

A B C D E F G
4 26174,52 52000,83 54366,93 54940,68 53420,67 51972,21 26604,72
3 47597,76 94459,77 98757,72 99832,32 104575,42 100896,08 48385,71
2 47153,25 93571,65 97840,98 99015,75 103481,13 99701,34 47941,20
1 25730,01 51069,78 53407,26 54081,18 52589,79 51112,71 26160,21
PESO TOTAL DE CABEZA DE COLUMNA (T)

A B C D E F G
4 26,17 52,00 54,37 54,94 53,42 51,97 26,60
3 47,60 94,46 98,76 99,83 104,58 100,90 48,39
2 47,15 93,57 97,84 99,02 103,48 99,70 47,94
1 25,73 51,07 53,41 54,08 52,59 51,11 26,16
9
Método Software: CypeCad
Para el modelamiento en CypeCad realizamos los siguientes pasos:
1. Ingresar datos generales
2. Editamos la vista de las plantas.
10
3. Editamos las columnas y los niveles a los que va a pertenecer cada pilar. Hacemos el
procedimiento ubicando las columnas de acuerdo a los ejes.
4. Generamos la vista en planta de las columnas.
11
5. Realizamos la entrada de vigas y de paños considerando los datos obtenidos en clase.
Entrada de Vigas
Entrada de Paños
6. Obtenemos la vista en planta de cada nivel
 Nivel+0.00
12
 Nivel+3.50
 Nivel+7.00
 Nivel+10.50
13
7. Generamos la vista en 3D de nuestra estructura.
8. Calculamos la geometría actual y la obra sin considerar cimentaciones para obtener la
siguiente lista de resultados, en la cual solo nos interesa “Esfuerzos y armados de pilares,
pantallas y muros”
14
9. Como resultado obtenemos lo siguiente:
10. Para un mayor entendimiento se presenta los datos más valiosos en Excel de los
resultados arrojados por el programa CypeCad para cada columna.
Esfuerzos en arranques Esfuerzos en arranques

Soporte Hipotesis Soporte Hipotesis
N (t) Mx (t.m) My (t.m) N (t) Mx (t.m) My (t.m)
Peso Propio 12.82 0.58 0.57 Peso Propio 23.73 -0.02 1.2
A1 Cargas Muertas 10.19 0.76 0.76 B1 Cargas Muertas 24.13 -0.04 1.84
Sobrecarga de uso 3.06 0.24 0.24 Sobrecarga de uso 7.24 -0.01 0.59
Total 26.07 1.58 1.57 Total 55.1 -0.07 3.63
Peso Propio 21.7 1.16 -0.19 Peso Propio 42.21 -0.05 -0.41
A2 Cargas Muertas 21.64 1.76 -0.27 B2 Cargas Muertas 50.55 -0.1 -0.66
Sobrecarga de uso 6.5 0.56 -0.09 Sobrecarga de uso 15.15 -0.03 -0.21
Total 49.84 3.48 -0.55 Total 107.91 -0.18 -1.28
A3 Cargas Muertas 22.03 1.78 0.33 B3 Cargas Muertas 51.47 -0.1 0.76
Total 50.64 3.52 0.66 Total 109.73 -0.18 1.48
A4 Cargas Muertas 10.44 0.77 -0.78 B4 Cargas Muertas 24.77 -0.04 -1.93
Total 26.59 1.61 -1.62 Total 56.38 -0.07 -3.79
Peso Propio 23.42 -0.02 1.28 Peso Propio 24.19 0.04 1.3
E1 Cargas Muertas 23.84 -0.02 1.97 F1 Cargas Muertas 24.83 0.06 2.01
Sobrecarga de uso 7.16 -0.01 0.63 Sobrecarga de uso 7.45 0.02 0.64
Total 54.42 -0.05 3.88 Total 56.47 0.12 3.95
Peso Propio 40.92 -0.52 -0.69 Peso Propio 42.36 0.54 -0.71
E2 Cargas Muertas 42.48 -0.94 -1.19 F2 Cargas Muertas 44.46 0.99 -1.23
Sobrecarga de uso 12.12 -0.31 -0.39 Sobrecarga de uso 12.7 0.33 -0.4
Total 95.52 -1.77 -2.27 Total 99.52 1.86 -2.34
Peso Propio 41.35 -0.54 0.75 Peso Propio 42.81 0.56 0.77
E3 Cargas Muertas 43.1 -0.97 1.29 F3 Cargas Muertas 45.11 1.02 1.32
Sobrecarga de uso 12.31 -0.32 0.42 Sobrecarga de uso 12.89 0.34 0.43
Total 96.76 -1.83 2.46 Total 100.81 1.92 2.52
Peso Propio 23.83 -0.02 -1.33 Peso Propio 24.63 0.04 -1.35
E4 Cargas Muertas 24.45 -0.02 -2.06 F4 Cargas Muertas 25.49 0.06 -2.09
Sobrecarga de uso 7.34 -0.01 -0.66 Sobrecarga de uso 7.65 0.02 -0.67
Total 55.62 -0.05 -4.05 Total 57.77 0.12 -4.11
15
Esfuerzos en arranques Esfuerzos en arranques
Soporte Hipotesis Soporte Hipotesis
N (t) Mx (t.m) My (t.m) N (t) Mx (t.m) My (t.m)
C1 Cargas Muertas 23.62 0.09 1.82 D1 Cargas Muertas 24 -0.03 1.83
Total 54.08 0.18 3.59 Total 54.91 -0.06 3.6
Peso Propio 41.38 0.1 -0.4 Peso Propio 42.93 0.03 -0.38
C2 Cargas Muertas 49.43 0.16 -0.65 D2 Cargas Muertas 51.58 0.06 -0.63
Sobrecarga de uso 14.83 0.05 -0.21 Sobrecarga de uso 15.45 0.02 -0.2
Total 105.64 0.31 -1.26 Total 109.96 0.11 -1.21
Peso Propio 42.01 0.11 0.46 Peso Propio 43.56 0.03 0.45
C3 Cargas Muertas 50.34 0.17 0.75 D3 Cargas Muertas 52.49 0.06 0.73
Sobrecarga de uso 15.1 0.05 0.24 Sobrecarga de uso 15.72 0.02 0.23
Total 107.45 0.33 1.45 Total 111.77 0.11 1.41
C4 Cargas Muertas 24.25 0.1 -1.91 D4 Cargas Muertas 24.65 -0.03 -1.91
Total 55.31 0.2 -3.76 Total 56.18 -0.06 -3.77
Peso Propio 12.85 -0.59 0.57
G1 Cargas Muertas 10.17 -0.77 0.75
Sobrecarga de uso 3.06 -0.24 0.24
Total 26.08 -1.6 1.56
Peso Propio 22.41 -1.28 -0.18
G2 Cargas Muertas 22.65 -1.97 -0.25
Sobrecarga de uso 6.79 -0.63 -0.08
Total 51.85 -3.88 -0.51
Peso Propio 22.7 -1.29 0.21
G3 Cargas Muertas 23.03 -1.99 0.31
Sobrecarga de uso 6.91 -0.64 0.1
Total 52.64 -3.92 0.62
Peso Propio 13.04 -0.6 -0.58
G4 Cargas Muertas 10.43 -0.78 -0.77
Sobrecarga de uso 3.14 -0.25 -0.25
Total 26.61 -1.63 -1.6
11. Los resultados resumidos para cada columna son:
Carga Momentos
Columna
(T) Mx-x (T*m) My-y (T*m)
A1 26.07 1.58 1.57
A2 49.84 3.48 -0.55
A3 50.64 3.52 0.66
A4 26.59 1.61 -1.62
B1 55.1 -0.07 3.63
B2 107.91 -0.18 -1.28
B3 109.73 -0.18 1.48
B4 56.38 -0.07 -3.79
C1 54.08 0.18 3.59
C2 105.64 0.31 -1.26
C3 107.45 0.33 1.45
C4 55.31 0.2 -3.76
D1 54.91 -0.06 3.6
D2 109.96 0.11 -1.21
D3 111.77 0.11 1.41
D4 56.18 -0.06 -3.77
E1 54.42 -0.05 3.88
E2 95.52 -1.77 -2.27
E3 96.76 -1.83 2.46
E4 55.62 -0.05 -4.05
F1 56.47 0.12 3.95
F2 99.52 1.86 -2.34
F3 100.81 1.92 2.52
F4 57.77 0.12 -4.11
G1 26.08 -1.6 1.56
G2 51.85 -3.88 -0.51
G3 52.64 -3.92 0.62
G4 26.61 -1.63 -1.6
16
Pre-Dimensiones de las Zapatas
1. Con los resultados obtenidos procedemos a determinar el valor máximo y mínimo
del peso en cada una de las columnas
Máximo P (T) 111,77

Mínimo P (T) 26,07
2. Obtenido estos valores se puede obtener diferentes tipos de rango con una
magnitud que es igual a la diferencia entre el máximo y el mínimo valor dividido
para el número de rangos que se requiera.
𝑃𝑚𝑎𝑥 − 𝑃𝑚𝑖𝑛
𝑅𝑎𝑛𝑔𝑜 ( 𝑖 ) =
𝑛𝑢𝑚𝑒𝑟𝑜 𝑑𝑒 𝑟𝑎𝑛𝑔𝑜𝑠
O a su vez
𝑃𝑚𝑎𝑥
𝑛𝑢𝑚𝑒𝑟𝑜 𝑑𝑒 𝑟𝑎𝑛𝑔𝑜𝑠
111.77
4
𝑅𝑎𝑛𝑔𝑜 ( 𝑖 ) = 27.94
3. Se obtiene los siguientes rangos que corresponde a un tipo diferente de zapata
Rangos
Zapatas Tipo
Min (T) Máx (T)
Z1 0 27,94
Z2 27,94 55,89
Z3 55,89 83,83
Z4 83,83 111,77
4. Se obtendrá el pre-dimensionamiento de las zapatas en función del esfuerzo
admisible y la carga máxima del rango, en este caso se diseñará una zapata
cuadrada por lo que la base (B) es igual a la longitud (L)
 Zapata 1 ( Z1)
 q admisible = 15 T/m2
 Calculo
𝑃𝑚𝑎𝑥
𝐿=𝐵=√
𝑞 𝑎𝑑𝑚
17
27.94 𝑇
𝐿=𝐵=√
15 𝑇/𝑚2
𝐿 = 𝐵 = 1.36 𝑚
 Tabla Resumen de Pre-dimensionamiento de cada zapata
Rangos Dimensión (m2)

Zapatas Tipo
Min (T) Máx (T) Area (m2) Redondeado Longitud (m)
Z1 0 27,94 1,36 1,6 1,26
Z2 27,94 55,89 1,93 2,2 1,48
Z3 55,89 83,83 2,36 2,5 1,58
Z4 83,83 111,77 2,73 3 1,73
Análisis de la columna A4
1. Determinaremos la excentricidad equivalente para ello necesitamos los siguientes
datos arrojados por el Programa Cype-Cad
Datos:
 Carga = 26.07 T
 Momento x-x =1.58 T.m2
 Momento y-y =1.57 T.m2
Calculo
 Momento equivalente = √𝑀𝑥𝑥 2 + 𝑀𝑦𝑦 2
Mequiv=√1.582 + 1.572
Mequiv=2.23 t.m2
𝐶𝑎𝑟𝑔𝑎 (𝑇)
 Excentricidad Equivalente =𝑀𝑜𝑚𝑒𝑛𝑡𝑜 (𝐸𝑞𝑢𝑖𝑣)
26.07 𝑇
𝐸𝑒𝑞𝑢𝑖𝑣 =
2.23 𝑇. 𝑚
𝐸𝑒𝑞𝑢𝑖𝑣 = 0.085 𝑚
Verificación
 Esfuerzo Mínimo
𝑃 𝐸𝑒𝑞𝑢𝑖𝑣
𝐺 𝑚𝑖𝑛 = (1 − 6 )
𝐴 𝐿
18
26.07 0.085
𝐺 𝑚𝑖𝑛 = 2
(1 − 6 )
1.6 1.6
𝐺 𝑚𝑖𝑛 = 6.92 𝑇/𝑚2 ✓ Cumple
 Esfuerzo Máximo
𝑃 𝐸𝑒𝑞𝑢𝑖𝑣
𝐺 𝑚𝑖𝑛 = (1 + 6 )
𝐴 𝐿
26.07 0.085
𝐺 𝑚𝑖𝑛 = 2
(1 + 6 )
1.6 1.6
𝐺 𝑚𝑖𝑛 = 13.45 𝑇/𝑚2 ✓ Cumple
19
Plano de Cimentación
Luego de haber realizado el respectivo cálculo para conocer los diferentes tipos de zapata a
dimensionar (zapatas cuadradas), procedemos a implementar en el software CypeCad.
De esta manera se obtuvo el siguiente Plano de Cimentación con información para cada
columna:
Zapata Tipo 1
 Dimensiones:
 Despiece:
20
 Vista 3D:
Zapata Tipo 2
 Dimensiones:
 Despiece:
21
 Vista 3D:
Zapata Tipo 3
 Dimensiones:
 Despiece:
22
 Vista 3D:
Zapata Tipo 4
 Dimensiones:
 Despiece:
23
 Vista 3D:
Plano de Cimentación.
24
Modelo 3D de la Estructura con sus respectivas Zapatas Tipo
25

Cargas en Columnas

Cargado por

Información del documento

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

Cargas en Columnas

Cargado por

Copyright:

Formatos disponibles

UNIVERSIDAD POLITÉCNICA SALESIANA

CARRERA DE INGENIERÍA CIVIL

Carga Viva Carga Muerta Combinacion (L+D)

Ejemplo de cálculo Anchos y Áreas Cooperantes

vanos de losas adyacentes a la viga.

2. Como ejemplo de calculo analizaremos el ancho cooperante correspondiente a la

3. El ancho cooperante que corresponde a dicha columna se determina de la siguiente

 Area cooperante = Lcoop1 x Lcoop 2

𝐴 𝑐𝑜𝑜𝑝 = 3.075 𝑥 3.025

4. Una vez determinada el área correspondiente a la columna procedemos a determinar las

cargas que actúan en el área de análisis.

5. Consideramos las siguientes cargas:

Carga Muerta Carga Viva

- Planta Baja = 800 kg/m2 - Planta Baja = 200 kg/m2

- Primer Piso = 700 kg/m2 - Primer Piso = 250 kg/m2

Peso de la Losa = 𝑑𝑒𝑛𝑠𝑖𝑑𝑎𝑑 𝑑𝑒𝑙 ℎ𝑜𝑟𝑚𝑖𝑔ó𝑛 × 𝑒𝑙 𝑒𝑠𝑝𝑒𝑠𝑜𝑟 456 kg/m2

P. losa = 2400 𝑘𝑔/𝑚3 × 0.19m = 456 kg/m2

Peso de la Viga A-B

- Núm. Vigas = 8 - Longitud= 5.7 m

- Área de la sección = 0.3 x 0.6 = 0.18 m2

- Área de la planta = 572.06

8 x 5.7 x 0.18 x 2400 kg/m3

Tabla resumen del peso de las vigas

Peso Propio de la columna Nivel +3.50

Sección 0.45 x 0.45

Área de la Planta 572.06 m2

N° Altura Área Área Planta Peso Propio

Tabla resumen del peso de las columnas

Peso de la Columna A4 (PA4)

𝑃𝑒𝑠𝑜 𝑑𝑒 𝑙𝑎 𝑐𝑜𝑙𝑢𝑚𝑛𝑎 1𝑒𝑟𝑎 𝑦 2𝑑𝑎 𝑝𝑙𝑎𝑛𝑡𝑎]

Tabla resumen de Cálculo

Planta N+3.50 y N+7.00

Tabla resumen Anchos cooperantes niveles N+ 3.50; N+7.00 y N+10.50

Carga P en Cabeza de Columnas

Peso Total en Cabeza de Columna (kg)

El método de mosaico de cargas trata de trazar bisectrices en sistemas que se consideran

vigas simplemente apoyadas, lo que forman figuras geométricas como se muestra en la

metro cuadrado, calculando cargas uniformemente distribuida.

1. Procedemos a trazar la bisectriz en cada intersección de ejes, las areas tributarias se

3. El área del paño se calcula se determina de la siguiente manera:

 Datos Eje A-B-4 (Paño trapezoidal):

Base menor= 0.1 m

Base mayor= 5.7 m

𝐵𝑎𝑠𝑒 𝑚𝑎𝑦𝑜𝑟 + 𝐵𝑎𝑠𝑒 𝑚𝑒𝑛𝑜𝑟

4. Una vez determinada el área correspondiente a la columna procedemos a determinar las

cargas que actúan en el área de análisis.

5. Consideramos las siguientes cargas

Carga Muerta Carga Viva

- Planta Baja = 800 kg/m2 - Planta Baja = 200 kg/m2

- Primer Piso = 700 kg/m2 - Primer Piso = 250 kg/m2

Peso de la Losa = 𝑑𝑒𝑛𝑠𝑖𝑑𝑎𝑑 𝑑𝑒𝑙 ℎ𝑜𝑟𝑚𝑖𝑔ó𝑛 × 𝑒𝑙 𝑒𝑠𝑝𝑒𝑠𝑜𝑟 = 456 kg/m2

P. losa = 2400 𝑘𝑔/𝑚3 × 0.19m = 456 kg/m2

Peso de la Viga A-B

- Área de la sección = 0.3 x 0.6 = 0.18 m2

Tabla resumen del peso de las vigas

Peso Propio de la columna Nivel +3.50

Sección 0.45 x 0.45

Área de la Planta 572.06 m2

28 𝑥 3.5 𝑥 0.45 𝑥 0.45 𝑥 2400𝑘𝑔/𝑚3

N° Altura Área Área Planta Peso Propio

Tabla resumen del peso de las columnas

PA1=Á𝑟𝑒𝑎 𝑑𝑒 𝑝𝑎ñ𝑜 𝑡𝑟𝑖𝑎𝑛𝑔𝑢𝑙𝑎𝑟 × [(𝐿 + 𝐷)1𝑒𝑟𝑎 𝑦 2𝑑𝑎 𝑝𝑙𝑎𝑛𝑡𝑎 + 𝑃𝑒𝑠𝑜 𝑙𝑜𝑠𝑎 +

𝑃𝑒𝑠𝑜 𝑣𝑖𝑔𝑎𝑠1𝑒𝑟𝑎 𝑦 2𝑎 𝑝𝑙𝑎𝑛𝑡𝑎 + 𝑃𝑒𝑠𝑜 𝑑𝑒 𝑙𝑎 𝑐𝑜𝑙𝑢𝑚𝑛𝑎 1𝑒𝑟𝑎 𝑦 2𝑑𝑎 𝑝𝑙𝑎𝑛𝑡𝑎] +

Á𝑟𝑒𝑎 𝑑𝑒 𝑝𝑎ñ𝑜 𝑡𝑟𝑎𝑝𝑒𝑧𝑜𝑖𝑑𝑎𝑙 × [(𝐿 + 𝐷)1𝑒𝑟𝑎 𝑦 2𝑑𝑎 𝑝𝑙𝑎𝑛𝑡𝑎 + 𝑃𝑒𝑠𝑜 𝑙𝑜𝑠𝑎 +
