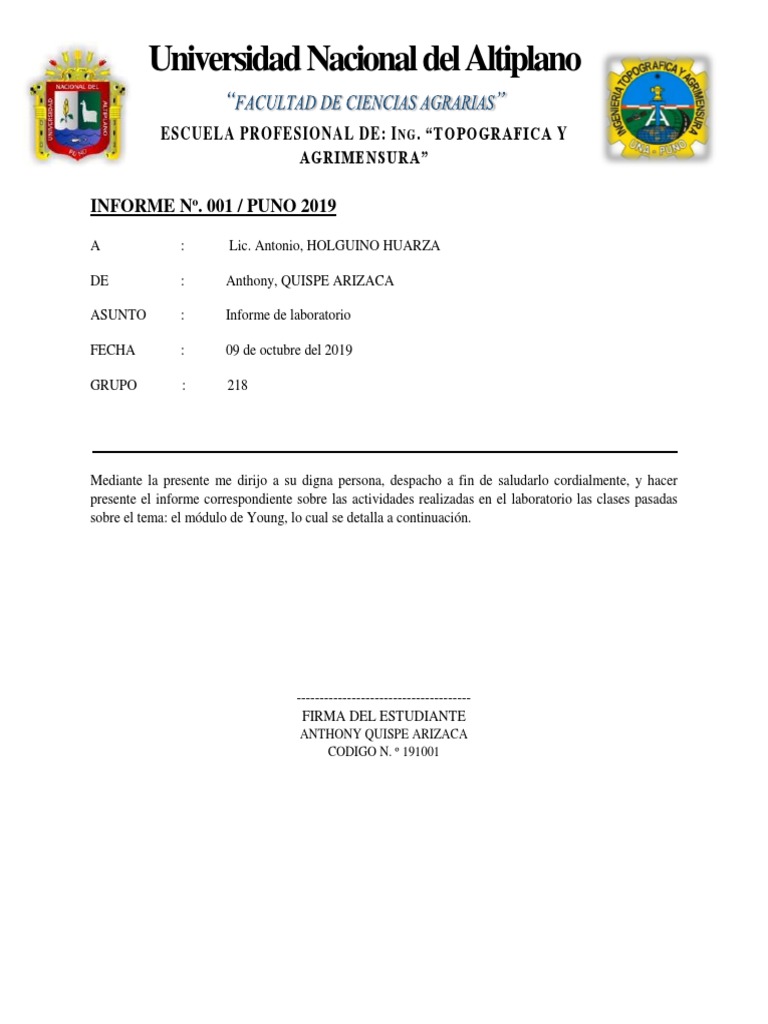

Universidad Nacional del Altiplano

ESCUELA PROFESIONAL DE: I NG . “TOPOGRAFICA Y

AGRIMENSURA”

INFORME Nº. 001 / PUNO 2019

A : Lic. Antonio, HOLGUINO HUARZA

DE : Anthony, QUISPE ARIZACA

ASUNTO : Informe de laboratorio

FECHA : 09 de octubre del 2019

GRUPO : 218

Mediante la presente me dirijo a su digna persona, despacho a fin de saludarlo cordialmente, y hacer
presente el informe correspondiente sobre las actividades realizadas en el laboratorio las clases pasadas
sobre el tema: el módulo de Young, lo cual se detalla a continuación.

--------------------------------------
FIRMA DEL ESTUDIANTE
ANTHONY QUISPE ARIZACA
CODIGO N. º 191001
TEMA: módulo de Young

1. OBJETIVOS:
 Determinar el módulo de Young del material utilizado.

2. MARCO TEÓRICO:
Elasticidad: estudia una propiedad de los materiales, que se oponen a deformación bajo la
acción de fuerzas externas.
Módulo de Young: es un parámetro que caracteriza el comportamiento de un material
elástico, según la dirección en la que se aplica una fuerza.
Para un material elástico lineal el módulo de elasticidad longitudinal es una constante (para
tensiones dentro del rango de reversibilidad completa de deformaciones) y está dado por:

𝑠 𝐹⁄
𝐸= = 𝐴
𝜖 ∆𝐿⁄𝐿
0

donde:
𝐸: es el módulo de elasticidad longitudinal.
S: es la presión ejercida sobre el área de sección transversal del objeto.
𝜖: es la deformación unitaria en cualquier punto de la barra.

Se dice que un cuerpo experimenta una deformación elástica, cuando recupera su forma inicial al
cesar la fuerza que la produjo.
Cuando se flexiona una varilla, experimenta un alargamiento por su parte convexa y una
contracción por su parte cóncava. El comportamiento de la varilla está determinado por el módulo
de Young del material que está hecha; de modo que el valor de dicho modulo pueda determinarse
mediante experimentos de flexión.

Utilizaremos una varilla de sección transversal rectangular apoyada sobre soportes delgados y/o
cuchillas por sus dos extremos. Si aplicamos una fuerza F hacia abajo, en el punto medio de la
varilla, la deformación elástica que esta experimenta se traduce en un descenso de dicho punto,
llamado flecha de flexión o simplemente flexión x. según la ley de Hooke, la fuerza f es
proporcional a la flexión x, esto es:

f = kx ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ (1)
 Donde la constante de proporcionalidad k (constante elástica) depende de las
características geométricas de la varilla y del módulo de Young (E) del material. El análisis
está dado por:
𝑘𝐿3
𝐸= ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ (2)
4𝑎𝑏 3
Siendo:
L: longitud de la varilla.
a: ancho de la varilla.
b: espesor de la varilla.

3. MATERIALES NECESARIOS
1 Barra o varilla
1 Soportes
1 Colección de pesas
1 Regla graduada
1 Nivelador horizontal
1 Vernier
1 Cinta de embalaje
1 hilo
 Ilustración 2soportes Ilustración 1vernier

Ilustración 3regla graduada

Ilustración 4colecciòn de pesas

 4. PARTE EXPERIMENTAL

1. Arme el equipo como se muestra en el diseño experimental.

2. Mida las dimensiones geométricas de la varilla.
L: longitud de la varilla.
a: ancho de la varilla.
B: espesor de la varilla.
3. Coloque la varilla en posición horizontal con ayuda de un nivelador, apoyándola de modo que
sus extremos descansen sobre los soportes delgados y/o cuchillas, sin apretar la varilla o los
soportes.

Figure 1modelo de young

4. Vaya cargando la varilla gradual por su centro (hasta colgar todas las pesas existentes, hasta
1kg) y vaya midiendo simultáneamente las flexiones (flechas de flexión).
5. Una vez que considere haber obtenido una deformación suficiente, descargue gradualmente la
varilla, midiendo y anotando las flexiones correspondientes.
6. Con los resultados obtenidos, calcule el valor promedio para cada carga.
Tabla 1. Medidas de flexiones y fuerzas

Nº Carga 𝑵 X(m) ∆𝑳 F(newton) 𝑵

S (𝒎𝟐 ) E(𝒎𝟐 )
m(kg)
1 0.12 3.804151 0.556 0.01 1.176
2 0.25 7.983 0.554 0.03 2.45
3 0.35 11.26 0.552 0.05 3.43
4 0.45 14.632 0.549 0.08 4.41
5 0.55 18.2134 0.544 0.013 5.39
6 0.65 21.7 0.542 0.015 6.37
7 0.75 25.113 0.541 0.016 7.35
8 0.85 28.6 0.54 0.017 8.33
9 0.95 32.046 0.539 0.018 9.31
10 1.05 35.551 0.538 0.019 10.29

5. CUESTIONARIO
1. Con los datos de la tabla Nº 1, determinar la constante de elasticidad en forma analítica.
𝐹
K= 𝑋
1 2.115108
2 4.4224
3 6.214
4 8.033
5 9.9081
6 11.753
7 13.586
8 15.426
 9 17.273
10 19.15

2. Graficar en papel milimetrado x(m) vs F(N) y calcular gráficamente la constante de

elasticidad.

3. Determine, a partir de la gráfica la constante k mediante el método de mínimos cuadrados.

X Y XY X2
0.556 1.176 0..653886 0.309136
0.554 2.45 1.3573 0.306916
0.552 3.43 1.89336 0.304704
0.549 4.41 2.42109 0.301401
0.544 5.39 2.93216 0.295936
0.542 6.37 3.45254 0.293764
0.541 7.35 3.97635 0.292681
0.54 8.33 5.01809 0.2916
0.539 9.31 5.53602 0.290521
0.538 10.29 5.53602 0.289444
∑ X = 5.455 ∑ Y = 58.506 ∑ X Y = 32.776816 ∑ 𝑋 2 = 2.976103

∑𝑥∑𝑦
∑ 𝑥.𝑦 −
𝑛
m= 2
(∑ 𝑥)
∑ 𝑥2 −
𝑛
 32.776816 – (5.455)(58.506)
10
m= 2
2.976103– (5.455)
10

0.861793
m= = 2151.792759
0.0004005

𝒚 = 𝒎𝒙 + 𝒃

58.506 215.792759(5.455)
𝑏= –
10 10

𝑏 = −1167.95235

Tomando valores:

x=0; y= -1167.95235

y=0; x=0.542710578

4. Utilizando un software adecuado (indique cual software utilizo) haciendo un ajuste lineal
determine la constante k.
1167.95235
Tg𝜃 = 𝑚 = 𝑘 = 0.542710578 = 2152.072204 𝑁/𝑚2

5. Hallar el error porcentual (E%), considerando como valor teórico el valor de la constante
elástica hallada por el método de los mínimos cuadrados.

Aplicando la fórmula:

𝑬𝑷=𝟐𝟏𝟓𝟐.𝟎𝟕𝟐𝟐𝟎𝟒−𝟐𝟏𝟓𝟏.𝟕𝟗𝟐𝟕𝟓𝟗 x (100)= 𝟎. 𝟎𝟎𝟎𝟏𝟑%

𝟐𝟏𝟓𝟏.𝟕𝟗𝟐𝟕𝟓𝟗
 6. Aplicando la ecuación (2). Y utilizando el valor de k (promedio) obtenido anteriormente,
determínese el valor del módulo de Young, y en pascales.

Donde:
4𝑌𝑎𝑏 3
𝑘=
𝐿1 3

𝑘𝐿1 3
𝑌=
4𝑎𝑏 3

2.115108+4.4224+6.214+8.033+9.9081+11.753+13.586+15.426+17.273+19.15
K(promedio) =
10

= 10.79

𝐿 = 0.838𝑚
a= 0.285𝑚
b= 7.5𝑥10−3m

𝑌 = 13202763.96

7. Compare el valor de (E) que acaba de obtener con los que se reportan en la literatura para
distintos materiales. De acuerdo con este criterio, trate de establecer cuál es el material del
que está hecha la regla utilizada en el experimento.
 Según los datos del problema el material al cual se asemeja es la madera.

8. Indique dos aplicaciones (en el uso real) de la importancia del estudio de módulo de Young.
Cómo sabemos el módulo de elasticidad o módulo de Young es una constante
característica de cada material y sirve para ver cuánto es capaz de "estirarse" un
material al aplicarle una carga.
El módulo de elasticidad del acero es 2.100.000 𝑘𝑔 / 𝑐𝑚2. Esto quiere decir que
cuando tenemos un área transversal de un material de 1 𝑐𝑚2 hay que aplicarle una
fuerza de 2.100.000 kg para que se "estire".
Este valor se puede comparar con la de otros materiales y podremos decir cuál es
más resistente.

En muchos materiales, entre ellos los metales y los minerales, la deformación es

directamente proporcional al esfuerzo, esto es lo que describe la ley de Hooke,
llamada así en honor al físico británico Robert Hooke. No obstante, si la fuerza
 externa supera un determinado valor, el material puede quedar deformado
permanentemente y la ley de Hooke ya no es válida.

6. CONCLUSIONES

En conclusión, si bien no hemos obtenido valores del módulo de Young similares a los valores
tabulados, los modelos propuestos para hallarlo se ajustan a los valores obtenidos, debido a la
consistencia existente entre los datos. Debería realizarse un análisis más detallado para determinar
en qué fase el modelo está presentando falencias.
En consecuencia, resulta sumamente importante trabajar con una barra homogénea y uniforme
Sería importante también analizar si la deformación previa de la barra podría alterar el resultado
final, repitiendo la experiencia con otra barra o bien, contemplando longitudes menores para lo
cual deberá mejorarse la precisión en la medición de la deflexión.
7. BIBLIOGRAFÍA

 Guía de laboratorio física II universidad nacional del altiplano.

 Goldemberg. Física general y experimental. Editorial Interamericana (1972).

 Sears, Zemansky, Young. Física Universitaria. Editorial Fondo Educativo
Interamericano (1986).
 Sears, Zemansky, Young. Física Universitaria. Editorial Fondo Educativo

Interamericano (1986).

 https://es.scribd.com/doc/250525288/INFORME-N-1-MODULO-DE-YOUNG

 https://es.slideshare.net/ready91x/lab-fsica-b-informe-1-elasticidad-9200581

 https://es.wikipedia.org/wiki/M%C3%B3dulo_de_Young
 8. ANEXOS Ilustración 6midiendo las dimensiones de la varilla
con el vernier
Ilustración 5compañeros ejecutando el esperimento

Ilustración 7instrumentos utilizados
