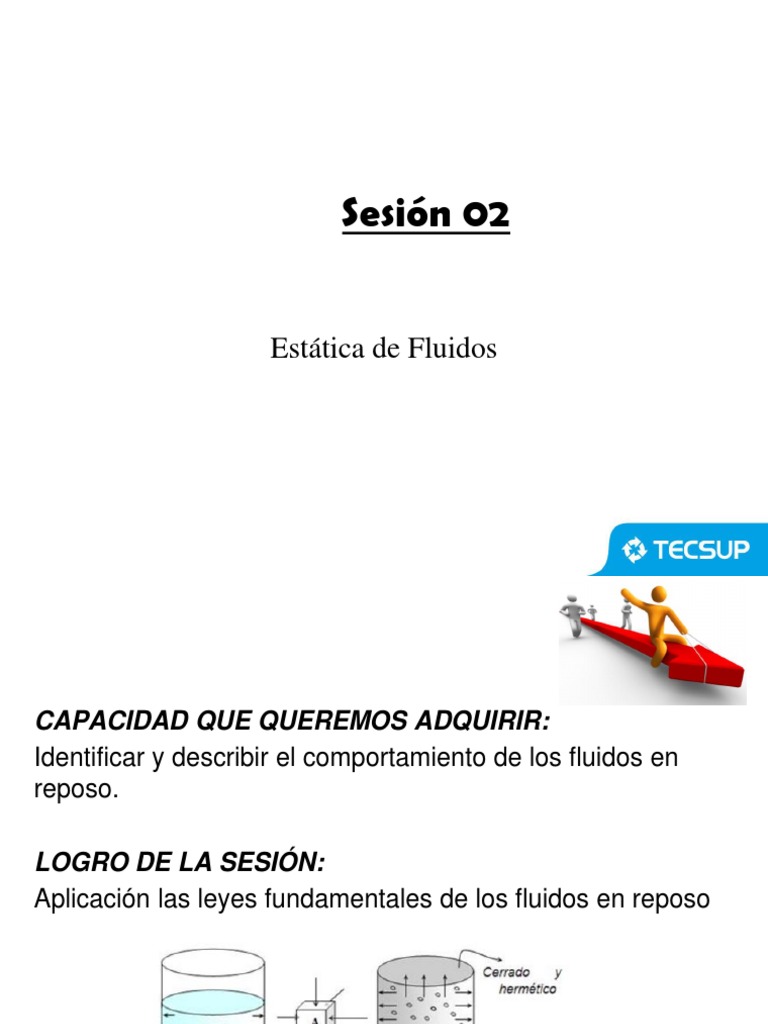

Sesión 02

Estática de Fluidos
CAPACIDAD QUE QUEREMOS ADQUIRIR:
Identificar y describir el comportamiento de los fluidos en
reposo.

LOGRO DE LA SESIÓN:
Aplicación las leyes fundamentales de los fluidos en reposo
 REPASO CLASE ANTERIOR
• Introducción: Definición, división de la Mec. De
Fluidos
• Propiedades de los fluidos:
– Densidad
– Peso específico
– Gravedad específica
– Viscosidad
– Tensión superficial
– Capilaridad
– Presión de vapor
 MOTIVACIÓN
Ver el siguiente video……sobre la gata
 CONTENIDOS DE LA SESIÓN
• Introducción a la Hidrostática
• Ley de Pascal
• Presión Hidrostática
• Principio de Arquímedes
 ¿Qué es la Hidrostática?
• La presión hidrostática es un
tipo de presión debida al peso de
un fluido en reposo.

¿Qué son los Vasos comunicantes?

• Son recipientes de líquidos comunicados entre sí,
en general por su base. Estos vasos tienen la
propiedad de que, en condiciones de equilibrio,
el líquido que los llena tiene igual presión en
todos sus puntos situados a la misma altura y,
consiguientemente, alcanza una misma altura sea
cual sea la forma de los vasos.
 Ley de Pascal

Ley de Pascal: la presión ejercida sobre un

fluido poco compresible y en equilibrio dentro
de un recipiente de paredes indeformables se
transmite con igual intensidad en todas las
direcciones y en todos los puntos del fluido
 Ley de Pascal
• Presión:
 Ejercicio 1
• En la figura se muestran los
elementos básicos de la presión
hidráulica. El pistón (plunger)
tiene un área de 1 pulg2 . La F1 es
ejercida mediante un mecanismo
de palanca capaz de incrementar 8
veces la fuerza aplicada. Si se
aplica una fuerza de 30 lb (en la
palanca), ¿cuál será el valor de la
carga F2 si el pistón grande tiene
un área de 150 pulg2?.
– Rpta. 36000 lb.
 Presión en un fluido
• La presión en un punto es la misma en todas las
direcciones
• La presión en la dirección horizontal es la misma
Presión en un fluido según eje
vertical
 ¿Cómo medir la presión?
• Manómetros
• Medidores de presión
• Transductores de presión
 El tubo de Bourdon
Es un elemento tubular de sección
elíptica en forma de anillo casi
completo, cerrado por un lado. Al
aumentar la presión interna, el tubo
tiende a enderezarse y este movimiento
es transmitido por otros
servomecanismos a una aguja indicadora
o a un elemento transmisor.
 Relación entre elevación y presión
• La disminución de la presión con la
altura es de aproximadamente 100Pa
cada 8m.
• La presión atmosférica a 0 m.s.n.m es
de 760mmHg (101,35KPa).
 Ejercicio 2
• Determinar la presión atmosférica, en bar y mmHg, de
Arequipa si se supone que se encuentra a 2500
m.s.n.m.
• Rpta:70,1 Kpa; 0,7 bar ; 525,6 mmHg
 Ejercicio 3
• Determinar la presión manométrica en kg-f/cm2 sobre
una superficie sumergida a 6 m de profundidad en una
masa de agua.
• Rpta. 0,60 kg/cm2
 Ejercicio 4
• Determinar la presión manométrica en kg/cm2 a una
profundidad de 9 m en un aceite de densidad relativa
de 0,750.
• Rpta. 0,66 kg/cm2
 Ejercicio 5
La lectura de un barómetro en la parte superior de un edificio es
de 730 mm de Hg y en la base de este es de 755 mm de Hg.
Determine la altura del edificio, suponga la densidad del aire de
1,18 kg/m3
 Ejercicio 6
• En la figura se muestra un
depósito cerrado que
contiene aceite (Dr = 0,83)
bajo la presión de un
colchón de aire. Determine
la elevación de la superficie
libre del aceite en el
piezómetro conectado.
Interprete su resultado.
• Rpta: 6,3 m
 Ejercicio 7
• Calcule el peso del pistón mostrado en la figura.

Rpta: 74,5 KN
 Ejercicio 8
• Un gas está contenido en un
dispositivo de cilindro y embolo
en posición vertical. El émbolo
tiene una masa de 4kg y un área
de la sección transversal de
35cm2. Un resorte comprimido
arriba del émbolo ejerce una
fuerza de 60N sobre este. Si la
presión atmosférica es de 95kPa,
determine la presión en el
interior del cilindro.
• Rpta. 123,35kPa
 Ejercicio 9
• Dos manómetros, uno de carátula
y otro de tubo en U, están sujetos
a un tanque de gas para medir su
presión. Si la lectura en el
manómetro de carátula es de
80kPa, determine la distancia
entre los dos niveles del fluido en
el de tubo en U, si el fluido es:
a) mercurio (ρHg=13600kg/m3), o
b) agua (ρH2O=1000kg/m3).
Rpta:
a) 0,60 m
b) 8,15 m
 Principio de Arquímedes

Todo cuerpo total o parcialmente

sumergido en un fluido experimenta
un empuje hacia arriba Igual al peso
del fluido que desaloja.
Principio de Arquímedes
 Ejercicio 10
• ¿Cuál es el peso específico de un cuerpo si flota en el
agua de modo que emerge el 35 % de su volumen?.

• Rpta: 6376,5 N/m3

 Ejercicio 11

• En la figura se muestra un
depósito cerrado que
contiene gasolina flotando
en agua. Determinar la
presión del aire sobre la
gasolina.

• Rpta: 43 820 KPa

 Ejercicio 12
• En la figura se muestra una torre de
agua que se podría emplear para
mantener la presión en las líneas de
distribución de la caleta “Los
Verdes”. Encuentre la altura que
debe tener el nivel de agua en la
torre por arriba del punto más alto
de la caleta, A, para que en este
punto se tenga una presión
manométrica de 400 kPa. Encuentre
también la presión manométrica PB,
que tendría en el punto más bajo, en
la orilla del mar.
• Rpta: H=40,8m ; PB=596,4 KPa
 Ejercicio 13
• En la figura se muestra un
manómetro inclinado en el
que la distancia L en el
fluido manométrico permite
determinar la presión PA
que se aplica en el
estanque. Sí el fluido
manométrico tiene una
gravedad específica de 0,87
y L es 114 mm, determine
PA.
• Rpta: 251,8 Pa
 Ejercicio 14
• Un recipiente con fluidos
múltiples está conectado a un
tubo en U, como se muestra en la
figura. Para las gravedades
específicas y las alturas de las
columnas de los fluidos dadas,
determine la presión
manométrica en A. Además
determine la altura de una
columna de mercurio que crearía
la misma presión en A.
• Rpta: 0,47 KPa
 Ejercicio 15
• Un recipiente cerrado que contiene líquido (incompresible) está conectado al
exterior mediante dos pistones, uno pequeño de área A1 = 1 cm2 , y uno grande de
área A2 = 100 cm2 como se ve en la figura. Ambos pistones se encuentran a la
misma altura. Cuando se aplica una fuerza F = 100 N hacia abajo sobre el pistón
pequeño. ¿Cuánta masa m puede levantar el pistón grande?.
• Rpta: 1019,36Kg
 Ejercicio 16
• Un manómetro de mercurio (=13600 Kg/m3) está conectado a
un ducto de aire para medir la presión en el interior. Sabiendo
que la presión atmosférica es de 100 Kpa, determinar: a)Si la P
en el ducto está por arriba o por debajo de la atmosférica. b)
Determine la presión abs. en el ducto de aire. Rpta: b) 102KPa
 Ejercicio 17
Considere un tubo en “U” abierto a la atmosfera. En una rama se
vierte agua y en la otra aceite (=790 kg/m3). Sabiendo que
hw1= 70cm y la proporción de alturas en la rama derecha del
agua y aceite es de 6. Determine la altura de cada fluido en esa
rama. Rpta: ha=0,732 m hw2=0,122m
 Ejercicio 18
• ¿Cuál es la presión absoluta dentro del tanque A en la posición a?.
• Rpta: 86,24 KPa
 Ejercicio 19
Se requiere medir la presión absoluta en la tubería de gas
natural con el manómetro que se muestra, con una de las ramas
abierta a la atmósfera en donde la presión atmosférica local es
de 14,2PSI (nota: Densidad de referencia del mercurio es
62,4lbm/pie3) Rpta: 18,1 psia
 Ejercicio 20
• Para una lectura
manométrica en A de -0,18
kg/cm2, determinar, sobre la
figura:
– (a) la elevación en las ramas
Agua abiertas de los piezómetros E,
El. 8m FYGy
– (b) la lectura del manómetro
Mercurio
en U de mercurio
– Sol. 2.57m, 12.3m,
2.69m, 0.61 m.
 Ejercicio 21
• Agua dulce y agua de mar fluyen en tuberías horizontales
paralelas, las cuales están conectadas entre sí por un
manómetro de tubo en U doble, como se muestra en la
figura. Determine la diferencia de presión entre las dos
tuberías. Tome la densidad del agua de mar en ese lugar
como 1035kg/m3. Rpta: 3,39KPa
 Ejercicio 22
• ¿Qué fracción total de
un iceberg queda fuera
del agua?. La densidad
del hielo es de 0,92
g/cm3 y la del agua de
mar es de 1,03 g/cm3.
– Rpta. 10,7%
 Ejercicio 23
• ¿Cuál es la presión manométrica dentro del
tanque?. Este contienes aire.
 Actividad para la casa
Resolver 5 ejercicios de las diapositivas que no se hayan
resuelto, enviarlo al CANVAS
 RESUMEN
• Ley de Pascal
• Presión Hidrostática
• Principio de Arquímedes
 SIGUIENTE CLASE….
• Hidrodinámica
• Ecuación de continuidad
• Principio de conservación de la masa
• Ley de Bernoulli
