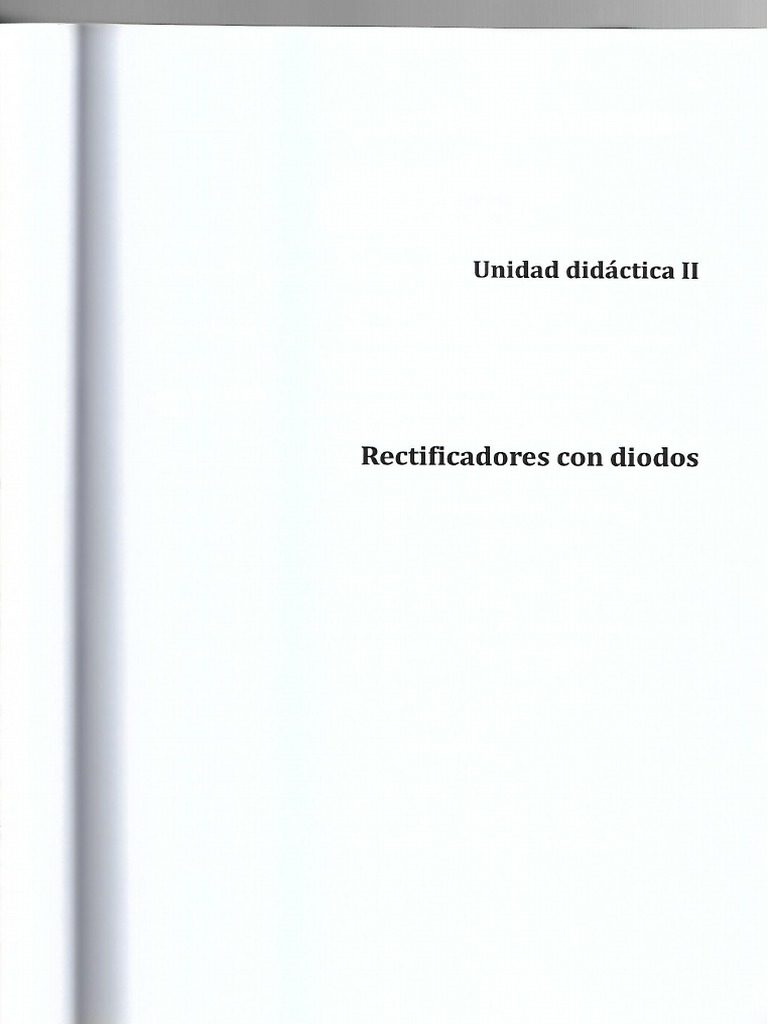

Unidad didáctica 11
Rectificadores con diodos

43
~ Electrónica Industrial • Unidad didáctica 2
Esquema de contenidos
1
2.1.Rectificadores monofásicos de media onda
Unidad didáctica II 2.2.Parámetros de rendimiento
2.3. Rectificadores monofásicos de onda completa
2.4. Rectificadores polifásicos en estrella
Rectificadores con
diodos 2.5. Rectificadores trifásicos en puente
2.6. Efectos de las inductancias de la fuente y de la carga
44
Escuela Profesional de Ingeniería Electrónica y Telecomunicaciones I@P
Competencia y capacidades
Los objetivos de aprendizaje para esta unidad son los siguientes:
• Comprender el funcionamiento y las características de los rectificadores con diodo
·Aprenderlas clases de rectificadores con diodo
• Comprender los parámetros de rendimiento de los rectificadores con diodo
•Aprenderlas técnicas para analizar y diseñar los circuitos de rectificador con diodo
• Aprender las técnicas para simular rectificadores con diodo usando software
• Estudiar los efectos de la induclancia de carga sobre la corriente de carga.

45
Introducción
Un rectificador convierte corriente alterna en corriente continua. La finalidad de un

rectificador puede ser generar una salida continua pura o proporcionar una onda de
tensión o corriente que tenga una determinada componente continúa.
En la práctica, el rectificador de media onda se utiliza principalmente en aplicaciones de

baja potencia, ya que la corriente media de la red de suministro no será cero y una
D
corriente media distinta de cero puede causar problemas en el funcionamiento de los
transformadores.
Aunque las aplicaciones prácticas de este circuito son limitadas, merece la pena,
realmente, analizar detalladamente el rectificador de media onda, pues una comprensión
pormenorizada del circuito rectificador de media onda permitirá al estudiante avanzar
en el análisis de circuitos más complicados con un mínimo de esfuerzo.
Un rectificador de onda completa es generar una tensión o una corriente continua o que
contenga una componente continua especificada. Aunque el propósito del rectificador
de onda completa es básicamente el mismo que el del rectificador de media onda, los
rectificadores de onda completa presentan varias ventajas fundamentales.
La corriente media del generador de alterna es nula en el rectificador de onda completa,

por lo que se evitan los problemas asociados a las corrientes medias de generador
distintas de cero, especialmente para los transformadores.
La salida del rectificador de onda completa presenta menos rizado que el rectificador de
media onda. En esta Unidad analizaremos para varios tipos de carga los convertidores
monofásicos y trifásicos de onda completa controlados y no controlados utilizados
como rectificadores.
46
Escuela Profesional de Ingeniería Electrónica y Telecomunicaciones I@>
Resumen
Existen diferentes tipos de rectificadores, dependiendo de las conexiones de los diodos

y del transformador de entrada. Se definieron los parámetros de rendimiento de los
rectificadores, y se ha demostrado que esos rendimientos varían en los distintos tipos.
Los rectificadores generan armónicas en la carga y en la línea de alimentación, las

cuales se pueden reducir mediante filtros. También, los rendimientos de los
rectificadores están influidos por las inductancias de la fuente y de la carga.
Los rectificadores de diodos de frecuencia de línea se usan para convertir entradas de C

A de 50 o 60 Hz a un voltaje de CC en forma no controlada. Se conecta un convertidor
de filtrado grande a través de la salida del rectificador porque en la mayoría de las
aplicaciones de electrónica de potencia una ondulación o rizo baja es deseable en el
voltaje de CC de salida Vd.
A partir de suposiciones simplificadas, hay expresiones analíticas en las topologías de

rectificadores de uso común con entradas monofásicas y trifásicas.
En circuitos prácticos, donde las expresiones analíticas son innecesariamente

complicadas, se presentan los métodos de simulación para obtener las formas de ondas
de voltaje y corriente del rectificador.
Varias características de rectificadores, como la distorsión armónica total en la corriente

de entrada, el factor de potencia de desplazamiento y el factor de potencia, se presentan
en forma general para los rectificadores tanto monofásicos como trifásicos.
47
Fuentes de información
dos
los
Timothy J. Maloney (2006). Electrónica Industrial Moderna
Quinta Edición. Editorial Pearson Educación, s. a. México.
las
los Muhammad H. Rashid (2004). Electrónica de Potencia circuitos, dispositivos y
aplicaciones.
Tercera edición. Editorial Pearson Educación, s. a. México.
:C
ior Daniel W. Hart (2006). Electrónica de Potencia.
las Tercera Edicion. Editorial Pearson Educación, s. a. Madrid.
el
Ned Mohan, Tore m. Undeland, William P. Robbins. (2009). Electrónica de Potencia

Convertidores, Aplicaciones y diseño
de Tercera edición. Editorial Me Graw Hill s. a. México
ue
as
te
m
48
Actividades sugeridas
--....
..-..
Ya está usted lo suficientemente involucrado con los planteamientos e ideas expuestos
en esta unidad didáctica, así que es momento entonces de que aplique dichos
conocimientos de manera práctica.
Implemente el circuito de la figura en el software psim y simule el circuito teniendo en

cuenta las siguites condiciones:
Diodo 1N4007, Bobina de 223mH y 60.Q, Resistencia de 2 k.Q, Resistencia de 120.Q

y Condensador de 0.1 µF
1. Mida los voltajes y las corrientes, medio y efectivo en la simulación con los
instrumentos virtuales y comparalos con los valores calculados.
2. Mida las amplitudes y las frecuencias con el osciloscopio virtual y pase a:
> Observe las formas de onda de la tensión y corriente sobre la carga y línea
trifasica de onda completa.
> Sustituya la resistencia de la cargar por el doble y triple valor y repíta la

experiencia.
> Evalué el contenido armónico en el sistema de potencia y a la entrada del

rectificador trifásico, para todas las condiciones de operación estudiadas en la
teoría.
49
12 ~--=: R_E_c_T_1_F1_c_A_n_o_R_E_s_c_o_N_n_1_
__.1
tos ....................................................................................................................................................................................................... ··································································
hos
2.1. RECTIFICADORES MONOFÁSICOS DE MEDIA ONDA
Un rectificador monofásico de media onda es el tipo más simple, pero en el caso normal
en no se usa en aplicaciones industriales. Sin embargo, es útil para comprender el principio
del funcionamiento del rectificador. En la figura 2.1 a se ve el diagrama de circuito con
una carga resistiva.
Durante el medio ciclo positivo del voltaje de entrada, el diodo v0, conduce y el voltaje
de entrada aparece a través de la carga. Durante el medio ciclo negativo del voltaje de
entrada, el diodo está en condición de bloqueo y el voltaje de salida es cero. En la figura
2.1 b se ven las formas de onda del voltaje de entrada y del voltaje de salida.
+ 'l..'o
D1
+
2 ·v s = V m sen et R Vo
(a) Diagrama del circuito
Q1'-~~+-~~+-~~~~~-,.--_,..wl
rr
2
r., 1
1
1
2'iT
1 1
vb.
. ! ~: .-
1 1
1
m . . 1 1
1
1 1
o st
-
1T 2:rr
I i:, úJt
1 1
2 ¡ 1
( b)
FIGURA 2.1 Rectificador monofásico de media onda.
50
2.2. PARÁMETROS DE RENDIMIENTO

Aunque el voltaje de salida que se ve en la figura 2.1 b es de cd, es discontinuo y
contiene armónicas. Un rectificador es un procesador de potencia que debe producir un
voltaje de salida de cd con un contenido mínimo de armónicas. Al mismo tiempo debe
mantener la corriente de entrada tan sinusoidal como sea posible, y en fase con el
voltaje de entrada, para que el factor de potencia sea cercano a la unidad.
La calidad de procesamiento de potencia de un rectificador requiere la determinación

del contenido de armónicas de la corriente de entrada, el voltaje de salida y la corriente
de salida. Se pueden usar desarrollos en series de Fourier para determinar el contenido
de armónicas de voltajes y corrientes. Hay tres tipos distintos de circuitos rectificadores,
y los rendimientos de un rectificador se evalúan, en el caso normal, en función de los
siguientes parámetros:
El valor promedio del voltaje de salida (o de carga), Ved
El valor promedio de la corriente de salida (o de carga), Icd
La potencia de salida en cd.
Ped = Ved I lcd (2.1)
El valor de raíz cuadrada media (rms) del voltaje de salida, Vrms

El valor rms de la corriente de salida, Inns
La potencia de salida en ca
Pea= Vrms lrms (2.2)
La eficiencia (o razón de rectificación) de un rectificador, que es una figura de mérito y

permite comparar la eficacia, y se define como
Pcd
r¡=- (2.3)
Pca
Se puede considerar que el voltaje de salida está formado por dos componentes:
1) el valor de cd y 2) el componente de ca o rizo.
El valor efectivo (rms) del componente de ca en el voltaje de salida es

51
Vca = ~ V/ins - Vc2ct (2.4)

lO y
El factor de forma, que es una medida de la forma del voltaje de salida, es
,r un
iebe FF= (2.5)
n el
El factor de rizo (RF, de ripplefactor), que es una medida del contenido alterno
residual, se define como
tión
(2.6)
ente
lid o Si se sustituye la ecuación (2.4) en la ecuación (2.6). el factor de rizo se puede expresar
res, como sigue:
los
(2.7)
El factor de utilización de transformador (TUF, de transformerutilization. factor) se

define como
Pcct
TUF=
v, Is
l)
En donde V s e Is son el voltaje rms y la corriente rms del secundario del transformador,
respectivamente. Consideremos las formas de onda de la figura 2.2, donde vs es el
voltaje sinusoidal de entrada, is es la corriente instantánea de entrada e is, es su
componente fundamental.
)
cot
-I p
Corriente fundamental
FIGURA 2.2 Formas de onda del voltaje y corriente de entrada.

52
Si ~ es el ángulo entre los componentes fundamentales de la corriente y el voltaje de
entrada, a ~ se le llama ángulo de desplazamiento. El factor de desplazamiento (DF de

displa-cement factor) se define como.
DF = cos ~ (2.8)
El factor armónico (HF de harmonic factor) de la corriente de entrada se define como
1
= [(~)2 - 1]2 (2.9)
ls1
Donde ls1 es la componente fundamental de la corriente de entrada Is.Tanto Is, como Is

se expresan aquí en valor rms. El factor de potencia (PF) se define como
(2-10)
El factor de cresta (CF, de crest factor), que es una medida de la corriente pico de
entrada ls(pico) en comparación con Is su valor rms, interesa con frecuencia para
especificar las capacidades de corriente pico de los dispositivos y los componentes. El
CF de la corriente de entrada se define por.
ls(pico)
eF = -"'-----'- (2.11)
1s
Ejemplo 2.1 Determinación de los parámetros de rendimiento de un rectificador

de media onda
El rectificador de la figura 2.1 tiene una carga puramente resistiva de R. Determinar
a) La eficiencia;
b) El FF:
e) el RF;
d) El TUF;
e) El PIV del diodo D1
f) El CF de la corriente de entrada, y
g) el FP de entrada.
53
de Solución
de El voltaje promedio de salida V de se define como
rT
Ved =
1
T Jo vL(t)dt =
En la figura 3.1 b se puede notar que VL(t) = O para T/ 2 :S t :S T. Por consiguiente,
1Í,T/2 -Vm wT
Ved=- Vmsenwtdt =--(cos--1)
T 0 wT 2
Sin embargo, la frecuencia de la fuente es f = 1/T y w = Zrtf, Así,
I Is Vm
Ved=-= 0.318Vm
1[
V cd 0.318 Vm
Icd =- = (2.12)
R R
de El valor rms de una forma de onda periodica se define como
ira
El
Para un voltaje sinusoidal v0(t) = V m sen wt, para O ::::; t :S T/2, el valor rms del voltaje
de salida
Vrms = [ -1 Í,T
T 0
(Vm senwt) 2
dt ]1/2
= -Vm
2
= 0.5V m
or
Vrms 0.SVm
Irms=-R- = R
De acuerdo con la ecuación (2.1 ), Ped = (0.3 l 8V m/ / R, y de la ecuación (2.2),

Pea= (0.5 Vm)2 / R.
a. De acuerdo con la ecuación (2.3), la eficiencia 11 = (0.318Vm)2 / (0.5Vm)2 = 40.5%.
b. De acuerdo con la ecuación (2.5), el FF = 0.5Vm / 0.318 Vm = 1.57, o 157%.
c. De acuerdo con la ecuación (2.7). el RF = vl.572 - 1 = 1.21, es decir, 121 %.
d. El voltaje rms del secundario del transformador es
Vs =[ f f:(Vm senwt) 2 dt ]112 = ?z = 0.707V m (2.13)

54
Escuela Profesional
~·
de Ingeniería Electrónica y Telecomunicaciones ....-=...
J.J~
El valor rms de la corriente por el secundario del transformador es igual que el de la

carga:
O.SVm
Is=---
R
La capacidad en volt-amperes (V A) del transformador es
VA= Vs Is= 0.707Vm x 0.5V/ R. Según la ecuación (2.8),
TUF =Pea/ (Vs Is)= 0.3182/(0.707 x 0.5) = 0.286.
e. El voltaje pico de bloqueo en sentido inverso ( o bloqueo inverso) PIV = V m
f. ls(pico) = Vm / 2 e Is= O.SVm IR. El CF de la corriente de entrada es
CF = Is(picol I Is= 1/ 0.5 = 2.
g. El FP de entrada para una carga resistiva se puede calcular con
Pea 0.52
FP=- = 0.707
VA 0.707 X 0.5
Ejemplo 3.2 Determinación de los parámetros de rendimiento de un cargadorde

baterías
En la figura 3.4a, el voltaje de la batería es E = 12 V, y su capacidad es 100 Wh. La

corriente promedio de carga debería ser Icd = 5A. El voltaje de entrada al primario es
V p = 120 V, 60 Hz. y la razón de vueltas del transformador es n = 2: 1. Calcule
a) El ángulo de conducción 8 del diodo;
b) La resistencia limitadora de corriente F;
c) La potencia PR de R;
d) El tiempo de carga h0, en horas;
e) La eficiencia ri del rectificador, y
f) El PIV del diodo.
Solución
E = 12 V, V p = 120 V, V s = Vp / n = 120 I 2 = 60 V y
55
Vm = -!zVs = -/2 x 60 = 84.85 V.
a. De acuerdo con la ecuación, a= sen-1(12 / 84.85} = 8.13º, o 0.1419 rad.
í3= 180 - 8.13 = 171.87°. El ángulo de conducción es 8 = í3 - a= 171.87 - 8.13 -
163.74º.
b. La corriente promedio de carga, Icd, es
1 = _2__ f {3 V m senwt-E d(wt)

cd 2n: a R '
1
= -- (2v m cosa + 2Ea - nE) para í3 = n - a (2.14)
2nR
que da como resultado
1
R = -- (2Vm cos a+ 2Ea - nE)
Znlcd
1
= --(2 X 84.85 X COS 8.13º + 2 X 12 X 0.1419 - rt x12) = 4.26 Q
de 2n: X 5
c. La corriente rms por la batería. lrms es
La
2
lrms =-
1 ff3 (Vm sen wt-E)2 d(wt)
2rr a R2
1
= --2 [(-
vJ + E2)(n- 2a) +-
vr?i sen2a - 4VmEcosa] = 67.4 (2.15)
2nR 2 2
Es decir, que lrms = ,,/67.4 = 8.2 A. La potencia de Res PR = 8.22 x 4.26 = 286.4 W.
d. La potencia Pcd entregada a la batería es
Pcd = Elcd = 12 X 5 = 60 W
100 100
hoPcd =100 o sea ho = - =- = 1.667 h
Pea 60
e. La eficiencia 11 del rectificador es
potencia entregada al acumulador 60

11 = ----= 17.32%
potencia total de entrada 60 + 286.4
f. El voltaje pico en sentido inverso del diodo es

56
PIV=Vm+E
= 84.85 + 12 = 96.85 V
+ + +
+
E
(a) Circuito
o 1
1
Wl
1
1
1
Ú-E
s
1 __ Vm - E
1
1
o
wt
(b) Formas de onda
FIGURA 2.4 Cargador de baterías.
2.3. RECTIFICADORES MONOFÁSICOS DE ONDA COMPLETA

Un circuito rectificador de onda completa, con un transformador con derivación central,
se ve en la figura 2.5a. Cada mitad del transformador, con su diodo correspondiente,
actúa corno un rectificador de media onda, y la salida de un rectificador de onda
57
completa se ve en la figura 2.5b. Como no fluye corriente de cd por el transformador, no

hay problema de saturación de su núcleo. El voltaje promedio de salida es
Vcd = r2 rT/2
10 Vm sen wt dt = ---;¡-
2Vm
= 0.6366Vm (2.16)
En lugar de usar un transformador con derivación central se podrían usar cuatro diodos,
como se ve en la figura 2.6a. Durante el semiciclo positivo del voltaje de entrada, se
suministra la corriente a la carga a través de los diodos D 1 y D2. Durante el semiciclo
negativo, los diodos 03 y 04 son los que conducen. La forma de onda del voltaje de
salida se ve en la figura 2.6b, y es parecida a la de la figura 2.5b. El voltaje pico inverso
de un diodo sólo es Vm. A este circuito se le conoce como rectificador en puente, y es
de uso común en aplicaciones industriales.
1 _;_ -Vm -1
D1
1
L's
R lo
.
'Vs
1- Vo
D2

,r
V 111
'U s = V m scnw t
tt I
1
1
1
1
--------¡---
!
1,
.,
>
a
58
(b) Formas de onda

FIGURA 2.5 Rectificador de onda completa con transformador con derivación central
lo
+ + +
Or--~~~~~..._~~~~~-.----'•wt
7r 1 2-rr
l
1
1
-V m ---------,---
I
!
i:-~~~~~---,r-~~~~~--.~~~ wt
21T
(b) Formas de onda

FIGURA 2.6 Rectificador de onda completa en puente.
59

de onda completa con transformador con derivación central.
Si el rectificador de la figura 2.5a tiene una carga puramente resistiva R, determinar
a) La eficiencia;
b) El factor de forma;
e) El factor de rizo;
d) El factor de utilización del transformador;
e) El voltaje pico en sentido inverso del diodo Dl , y
f) El factor de cresta de la corriente de entrada.
Solución
De acuerdo con la ecuación, el voltaje promedio de salida es
2Vm
Ved= - = 0.6366 Vm
tt
y la corriente promedio en la carga es
0.6366Vm
Icd = -VRcd = ---- R
El valor rrns del voltaje de salida es
Vrms 0.707Vm
Inns = -- = ---
R R
De acuerdo con la ecuación (2.1), Ped = (0.6366Vm)2 / R, y de la ecuación (2.2),

?
Pea= (Ü.797Vmt / R.
a. De acuerdo con la ecuación (2.3), la eficiencia es 11 = (0.6366Vm)2 / (0.7071Vm)2 =

81%.
b. De acuerdo con la ecuación (2.5), el factor de forma es FF = 0.707Vm/ 0.6366Vm

=1.11.
60
c. De acuerdo con la ecuación (2.7), el factor de rizo es RF = -Vl.112 - 1 = 0.482 o
48.2%.
d. El voltaje rms del secundario del transformador es Vs = Vm / .,¡;¡, = 0.707 Vm.
El valor rms de la corriente en el secundario del transformador es Is = 0.5V m / R.
La capacidad del transformador en volt-amperes (VA) es
VA= 2Vsls = 2 X 0.707Vm x 0.5Vm / R. De la ecuación (2.8).
0.63662
TUF = = 0.5732 = 57 .32
2 X 0.707 X 0.5
e. El voltaje pico inverso de bloqueo es PIV = 2Vm.
f. Iscpico) = Vm / R, e Is= 0.707Vm / R. El factor de cresta de la corriente de entrada es
CF = Is(pico) I Is= 1/ 0.707 = .,¡;¡,_
g. El factor de potencia, para una carga resistiva, se puede calcular como
Pea 0.7072
FP=- = =0.707
VA 2 X 0.707 X 0.5
Nota: 1/ TUF = 1 / 0.5732 = 1.75 significa que la entrada al transformador, si está

présente, debe ser 1.75 veces mayor que cuando se usa para entregar potencia con un
voltaje sinusoidal puro. El rectificador tiene un RF de 48.2%. y una eficiencia de
rectificación de 81 %.
Ejemplo 2.6 Determinación del factor de potencia en la entrada, de un rectificador

de onda completa
En la figura 2.7a se muestra un rectificador monofásico en puente que abastece a una
carga inductiva alta, como por ejemplo un motor de cd. La relación de vueltas del
transformador es la unidad. La carga es tal que el motor toma una corriente de armadura
libre de rizo, de la, como se ve en la figura 2.7b. Determinar
a) El factor armónico de la corriente de entrada, y
b) El factor de potencia a la entrada del rectificador.
61
Solución
Normalmente, un motor de cd es altamente inductivo, y actúa como un filtro, que
reduce el rizo de la corriente.
a. Las formas de onda de la corriente y el voltaje de entrada del rectificador se ven en
la figura 2.7b. La corriente de entrada se puede expresar con una serie de Fourier como:
IsCt) = Icd + r:= 1,3 ... Can cos nwt + b.; sen nwt)
En donde
1 r2rr
Icd =-
2rr
J,0 i5 (t) d(wt) = -2rr1 J.2rr
0
la d(wt) =O
an =;1 J.2rr
0
.
L5 (t)cos nwt d(wt) =;2 J.rr0 la cos nwt d(wt) =O
!S
bn = -1 J.2rr
0
i5 (t)sen nwt d(wt) = -2 J.rr la sen nwt d(wt) = -4/a
0
rr rr nrr
Vp
stá
un
de
Dr
el
ra
-v · n1 -------------
62
Componente
ls - ~ fundamental
Ia /
o
I
'' tr 2rrr
wt
/
·· 1 a ' ...... __ /
io
la
o wt
(b) Forrnas de onda
FIGURA 2.7 Rectificador de onda completa en puente con un motor de cd como carga.
Sustituyendo los valores de an y bm la ecuación para la comente de entrada es
_ 4/a (sen wt sen 3wt sen Swt )

Is(t)-
ti 1
+ 3
+ 5
+ ... (2.17)
El valor rms del componente fundamental de la corriente de entrada es
4/a
Is1 = r;:; = 0.90 la
rrv2
El valor rms de la corriente de entrada es
Is
4
= -rr,/2 la [ 1 + (-)
3
12
+ (-)
5
+ (-)
7
+ (-)
9
12
+ ... ]
12 12 l/2
= la
De la ecuación (2.10),
HF = THD = [ (- 1-)2-1]112
0.90
= 0.4843 o 48.43%
b. El ángulo de desplazamiento es <!> = O y DF = cos <!> = 1. De acuerdo con la ecuación,

el FP = (Isl /Is)= 0.90 (en retraso).
2.4. RECTIFICADORES POLIFÁSICOS EN ESTRELLA

Se ha visto, en la ecuación (2.17), que el voltaje promedio de salida que se puede
obtener con rectificadores monofásicos de onda completa es 0.6366Vm, y que esos
rectificadores se usan en aplicaciones hasta un nivel de potencia de 15 kw. Para
mayores potencias se utilizan rectificadores trifásicos y polifásicos. La serie de Fourier
63
del voltaje de salida dado por la ecuación, indica que la salida contiene armónicas, y que
la frecuencia de la componente fundamental es el doble (2f) que la de la fuente. En la
práctica es normal usar un filtro para reducir el nivel de armónicas en la carga; el
tamaño del filtro disminuye al aumentar la frecuencia de las armónicas.
En adición a la mayor potencia de salida de los rectificadores polifásicos, también
aumenta la frecuencia fundamental de las armónicas y es q veces la frecuencia de la
fuente (qf).A este rectificador también se le llama rectificador en estrella.
El circuito rectificador de la figura 2.5a se puede extender a múltiples fases, si se tienen

devanados polifásicos en el secundario del transformador, como se ve en la figura 2.8a.
Se puede considerar que este circuito equivale a q rectificadores monofásicos de media
onda, y que es del tipo de media onda. El k-ésimo diodo conduce durante el lapso en
que el voltaje de la k-ésima fase es mayor que el de las otras fases. Las formas de onda
de los voltajes y las corrientes se muestran en la figura 2.8b. El ángulo de conducción de
cada diodo es 2rc/q.
En la figura 2.8b se puede notar que la corriente que fluye por el devanado secundario
es unidireccional, y que contiene una componente de cd. En determinado momento sólo
hay un devanado secundario que conduce corriente, por lo que, el primario se debe
conectar en delta para eliminar el contenido de cd en el lado de entrada del
transformador. Con esto se minimiza el contenido armónico de la corriente de línea en
el primario.
Considerando una onda coseno desde n/q a 2rc/q, el voltaje promedio de salida para un
rectificador de q fases es
n,
Vdc = -2- J,0rr/q V.m cos wt d(wt) = V. !J._ sen~ (2.18)
Zrr/q m rr q
ie
DS
ra
er
64
7)2 = Vm sen wt D2
I 4
I
I
R
~-------------------~--
I hl
Dq
(a) Diagrama de circuito
D1.on D2on 03
-n 2,;r 411' (m
q q q q
(b) Formas de onda
Figura 2.8 Rectificadores polifásicos.
tt
2 -
Vrms = [ --J,q
2n/q o
V.2 cos2wt d(wt) ]112
m (2.19)
q
= V. [-(-
m 2rr q
tt
+ -21 sen 2rr
-) ]
q
112
Si la carea es puramente resistiva, la corriente pico a través de un diodo es Im = Vm/R, y

se puede determinar el valor rms de la corriente en un diodo (o corriente en cada
secundario del transformador) como:
65
tt
2 -
Is = [ Zrr f0 q /~ cos2wt d(wt) ]
112
1 ( tt Vrms
= lm [-2rr -
q
+ -21 sen 2rr)] 1/2
-
q
= --
R
(2.20)
Ejemplo 2.7 Determinación de los parámetrosde rendimiento de un rectificador

trifásico en estrella
Un rectificador trifásico en estrella tiene una carga puramente resistiva, de R ohms.
Determinar
a) la eficiencia;
b) el FF;
c) el RF:
d) el TUF;
e) el PIV de cada diodo, y
f) la corriente pico a través de un diodo, si el rectificador entrega Icd = 30 A a un
voltaje de salida Ved= 140 V.
Solución
Para un rectificador trifásico q = 3 en las ecuaciones (2.18) a (2.20).
a. Según la ecuación (2.18). V cd = 0.827 V m e Icd = 0.827V m/R. De la ecuación (2.20),
Vrms = 0.84068Vm e lrms = 0.84068Vm/ R. Según la ecuación (2.1).
Pcd = (0.827Vm)2 IR; de la ecuación (2.2), Pea= (0.84068Vm)2/R y según la ecuación

(2.3), la eficiencia es
(0.827Vm)2
96·77
ll = (0.84068Vm)(0.84068Vm)2 = %
b. De acuerdo con la ecuación (2.5). el factor de forma es FF = 0.84068/0.827 = 1.0165.

es decir, 101.65%.
c. De acuerdo con la ecuación (2.7), el factor de rizo es RF = v'l.016752 - 1 = 0.1824

= 18.24%.
y
a d. El voltaje rms del secundario del transformador es Vs = ~ = 0.707Vm. De acuerdo
con la ecuación (2.20), la corriente rrns en el secundario del transformador es

66
Escuela Profesionalde Ingeniería Electrónica y Telecomunicaciones I@>
0.4854Vm
Is= 0.48541m =
R
La capacidad de VA del transformador para q = 3, es
0.4854Vm
VA= 3Vs Is= 3 x 0.707Vm x ----
R
De la ecuación (2.8),
0.8272
TUF=
3 X 0.707 X 0.4854
= 0.664
0.840682
FP = = 0.6844
3 X 0.707 X 0.4854
e. El voltaje pico inverso de cada diodo es igual al valor pico del voltaje de linea a línea
en el secundario. Los circuitos trifásicos se repasan en el apéndice A. El voltaje de línea
a línea es -../3 por el voltaje de fase, por lo que PIV = -../?, Vm.
f. La corriente promedio por cada diodo es
2 J,n/q 1 tt
Id= - Im cos wt d(wt) = lm - sen - (2.21)
2n 0 tt q
Para q = 3, Id= 0.2757 lm. La corriente promedio a través de cada diodo es Id= 30/3 =
10 A, y con esto se obtiene que la corriente pico es Im = 10 / 0.2757 = 36.27 A.
2.5. RECTIFICADORES TRIFÁSICOS EN PUENTE

Un rectificador trifásico en puente se utiliza frecuentemente en aplicaciones de alta
potencia, y se muestra en la figura 2.9. Es un rectificador de onda completa, y puede
operar con o sin transformador, y produce rizos de seis pulsos en el voltaje de salida.
Los diodos se numeran en el orden de las secuencias de conducción, y cada uno
conduce durante 120º.
La secuencia de conducción para los diodos es Dl-02, D3-D2, 03-04, 05-06 y Dl-
06. El par de diodos conectados entre el par de líneas de alimentación que tienen el
mayor voltaje instantáneo de línea a línea es el que conduce.
67
El voltaje de línea a línea es ..J3 veces el voltaje de fase, para una fuente trifásica
conectada en Y. Las formas de onda y los ángulos de conducción de los diodos se ven
en la figura 2.9.
Si V m es el valor pico del voltaje de fase, los voltajes instantáneos de fase se pueden
describir como
Van= Vm sen(wt) Vbn = Vm sen(wt - 120º) Ven= Vm sen(wt - 240º)
Primario Secundario
ic
+
a e D3 D5
nea
a R Vo
nea +
h
D6 D2
b
e
0--
FIGURA 2.9 Rectificador trifásico en puente.
Diodos que
¡.. 56
• I•
16 ,: '";
12
•I•
32 ~,"'( 34
>1(
54
•I
encienden
'Vcb Vab '!)~\: libe 1Jha Ven
V3Vm
o wt
~ta
de -V3V m
'Ti
fa. VL 2 2
no ·v'Jv111 -
o 11' 27i
;
1T 4'IT 571" 2r. wt
1 ,,
11- 3 3 ~ .)
1 1 1
el
Z/T [ (lM)p lMZSO:) 1Uz/ 9/uº'.{ tll('.] = .IJ:
so ºPº!P apao ug oíucuroo e¡ op suu 1o¡eA

wru AIJ'-=UIJ sg ºPº!P un op S?ABll e oord onrcuroo e¡ 'eApS!sg1 ciuonrernd so efüe::> u¡ !S
ui [ (lM)p zi1E 9/uº'.f -z-]

lMzso::, w 9~Z = SUIJA
{lM )p lMSO:) UIA y. 9/11.ºJ --

9/lLZ
2
= po A
otnoo .rtqtrosop uopond es egun u egun op sooumueistrt

sgf Bl{OA SO{ 'gsBJ sp gfel{OJ\ ¡e optntrejcpa o0€ y1sg U;;)UJI u B;;)UJI op gfUl{OA ¡g onb u X.
t
l<') ..!i,z: J.!,l
--~~~~~-.-~~~~~~~-.~~~--.--~~~-,-~~~10
1
I I
: SOPO!P Uf ri]UriµlO:) IP¡
1 1
--------: J
¡
1
¡
1 (1
l\'A_y\-
1 [ t
1(1) ..!!-Z, 1!-j¡ u: ~l
---~+----~---t-----;---~.----,-----,0
1
-~------ WAi.,t\
"P.JUJI '3p ~lU;:)!1.IO;) ~l
1
c@I sauopo:J_1unwo:Ja¡a.1 tf D:Jfu9.1pa¡3 o,ua¡ua6u¡ ap ¡ouo1sajo.1¿ o¡an:Js3
89
69
= Im [-1 (rr 1 2rr)

- +-sen-] 112
ti 6 2 6
= 0.5518Im (2.24)
y el valor rms de la corriente en el secundario del transformador es
Is= [~
2rr
t: I';
o
cos'wt d(wt)] 112
2 (rr 1 2rr
= Im[- -
tt 6
+ -sen-)] 112
2 6
..... = 0.7804 Im (2.25)

wt
donde Im es la corriente pico de línea en el secundario.
Para un rectificador trifásico, q = 6, la ecuación (2.20) define al voltaje instantáneo de
salida como
2 2
Vo(t) = 0.9549Vm (1 +- cos(6wt) - - cos(l2wt) + ..... ) (2.26)
35 143

trifásico en puente
Un rectificador trifásico en puente tiene una carga R puramente resistiva. Determinar
a) La eficiencia;
b) El FF;
e) El RF;
d) El TUF;
e) El voltaje inverso (o en sentido inverso) pico (PIV) de cada diodo, y
f) La corriente pico a través de un diodo. Ei rectificador entrega Icd = 60 A a un voltaje
de salida de Ved= 280..7 V, y la frecuencia de la línea es 60 Hz.
Solución
a. De la ecuación 2.22), Ved= 1.654Vm e Icd = 1.654Vm. De acuerdo con la ecuación
t2.23). Vrms = l.6554Vm e Irms = 1.6554Vrn/R. De la ecuación (2.1), Pcd = (l.654Vm);
egún la ecuación (2.2). Pea= (1.6554 Vm)2 / R, y según la ecuación (2.3), la eficiencia
e.
70
(1.654Vm)2
11= = 99.83%
(1.6554 Vm)2
b. De la ecuación (2.5), el factor de forma es FF = 1.6554/1.654 = 1.0008 = 100.08%.

e.De la ecuación (2.6), el factor de rizo es RF = v'l.00082 - 1 = 0.04 = 4%.
d.De la ecuación (2.15), el voltaje rms en el secundario del transformador es
Vs =0.707Vm. De acuerdo con la ecuación (2.25), la corriente rms en el secundario del
transformador es
.hvm
Is= 0.78041m = 0.7804 x v..") -
R
La capacidad de VA del transformador es
VA= 3Vsls = 3 x 0.707Vm x 0.7804 x ~

V
R
De acuerdo con la ecuación (2.8),
1.6542
TUF =
3X .../3X 0.797 X 0.7804
= 0.9542
e.De la ecuación (2.22), el voltaje pico de línea a neutro es Vm - 280.7/1.654 - 169.7 V.
El voltaje pico inverso de cada diodo es igual al valor pico del voltaje de línea a línea en
el secundario es PIV = ~ Vm = ~ x 169.7 = 293.9 V.
f. La corriente promedio a través de cada diodo es
4 rr/6 2
Id=-
2rr
J,o l cos wt d(wt) = Im+-sen -
m tt
ti
6
= 0.3183Im
La corriente promedio a través de cada diodo es Id = 60/3 = 20 A; en consecuencia, la

corriente pico es lm = 20 / 0.3183 = 62.83 A.
Nota: Este rectificador tiene rendimientos considerablemente mejores, en comparación

con los del rectificador polifásico estrella de la figura 2.1 O, con seis pulsos.
2.6. EFECTOS DE LAS INDUCTANCIAS DE LA FUENTE Y DE LA CARGA

Se supuso en las deducciones de los voltajes de salida y en los criterios de rendimiento
de los rectificadores, que la fuente no tenía inductancias ni resistencias. Sin embargo, en
transformadores y en fuentes reales, éstas están siempre presentes y los rendimientos de
71
los rectificadores cambian ligeramente. El efecto de la inductancia de la fuente, que es

más significativo que el de la resistencia, se puede explicar con la figura 2. lla como
referencia.
El diodo que tiene el voltaje más positivo es el que conduce. Consideremos el punto
wt = n donde los voltajes Vea y Vbc son iguales, corno se ve en la figura 2.11 b. La
del
corriente Icd todavía fluye por el diodo Dr. Debido a la inductancia Ll la corriente no
puede caer a cero en forma inmediata, y la transferencia de corriente no puede ser
instantánea.
La corriente id1 disminuye y causa un voltaje inducido + v01 a través de Lí y el voltaje
de salida se vuelve Vo = Vea + v0,. Al mismo tiempo, la corriente i3 a través de D3
aumenta desde cero e induce un voltaje igual, de -vo2 a través de L2, y el voltaje de
salida viene a ser Vo2 = Vbc - Vo2.
El resultado es que los voltajes de ánodo en los diodos D l y D3 son iguales, y ambos
V. diodos conducen durante cierto periodo, llamado ángulo de conmutación ( o de traslape),
en µ. A esta transferencia de corriente de un diodo a otro se llama conmutación. La
reactancia correspondiente a la inductancia se conoce como reactancia de conmutación.
L3
e + - VLl +
D~.:> Ps
Jc15
la
ld3
5n
D4 Dc, D2
b
- -vu +
to
en
fo
72
-V m
7T 5rr 2«
3 3
(b) Formas de onda
FIGURA 2.11 Rectificador trifásico en puente con inductancias en la fuente.
El efecto de este traslape es reducir el voltaje promedio de salida de los convertidores.

El voltaje a través de L2 es
di
VL2 =L2-
dt
Suponiendo un aumento lineal de la corriente i, desde O hasta Icd (o una di /dt constante
igual a Si / ~t), podemos escribir la ecuación (2.26) como:
(2.27)
y esto se repite seis veces para un rectificador trifásico en puente. Utilizando la ecuación
(2.27), la reducción del voltaje promedio debida a las inductancias de conmutación es
1 .
Vx = T 2(Vu + VL2 + Vu) ~t = 2f (Lí + L2 + L3) Si
= 2f (Ll + L2 + L3) Icd (2.28)

73
Si todas las inductancias son iguales, y Le= Li = L2 = L3 la ecuación (2.28) se

transforma en Vx = 6.fLc Idc (2.29)
donde fes la frecuencia de alimentación, en hertz.
Ejemplo 2.11 Determinación del efecto de la inductanciade linea sobre el voltaje

de salida de un rectificador
Un rectificador trifásico en puente se alimenta de una fuente de 208 V, 60 Hz conectada
en Y. La corriente promedio de carga es 60 A. y tiene un rizo despreciable. Calcular la
reducción porcentual del voltaje de salida debido a la conmutación, si la inductancia de
la línea por fase es 0.5 mH.
Solución
Le= 0.5 mH, Vs = 208/-v3 = 120 V, f = 60 Hz, Idc = 60 A, y Vm = -J2 x 120 = 169.7 V.
De acuerdo con la ecuación (2.22), Ved= 1.654 X 169.7 = 280.7 V. La ecuación (2.29)
proporciona la reducción del voltaje de salida.
100
Vx = 6 x 60 x 0.5 x 10-3 x 60 = 10.8 V es decir, 10.8 x -- = 3.85%
280.7
y el voltaje efectivo de salida es (280.7 - 10.8) = 269.9 V.
Ejemplo 2.12 Determinación del efecto del tiempo de recuperacióndel diodo

sobre el voltaje de salida de un rectificador
e Los diodos del rectificador monofásico de onda completa que se ve en la figura 2. l 2a

:ienen un tiempo de recuperación inversa trr = 50 µs, y el voltaje rms de entrada es
V = 120 V. Determinar el efecto del tiempo de recuperación inversa sobre el voltaje
~) romedio de salida, si la frecuencia de alimentación es
)D a) fs = 2 kHz y b) fs = 60 Hz.
+ +
1)
p R
~o,

74
Escuela Profesional de Ingeniería Electrónica y Telecomunicaciones ~

ll~
o r------;--------,,--,,...
ú>l
ir¡ 2IT
1
1
1
-V rn
I
---------¡----
¡
O -------~~------1.-,.....wl
2'iT
ir----~-~-------,--~ wt
2r.
-vm
'VD¡, '1.\n
(b) Formas de onda
FIGURA 2.12 Rectificador de onda completa en puente.
~t~b-
-.....------+~~------*""--lr--------~-.---t
FIGURA 2.13 Efecto del tiempo de recuperación inversa sobre el voltaje de salida.
Solución
El tiempo de recuperación inversa afecta al voltaje de salida del rectificador. En el
rectificador de onda completa de la figura 2.12a, el diodo D 1 no se abre en wt = n, sino
que continúa conduciendo hasta que t = n lw + trr, Como resultado del tiempo de
75
recuperación inversa, el voltaje promedio de salida se reduce, y la forma de onda del

voltaje de salida aparece en la figura 2.13.
Si el voltaje de entrada es v = V m sen wt = -!z Vs sen wt, la reducción del voltaje

promedio de salida es.
coswt ]trr
Vrr=-
2
T
Ji t
0rrvmsen wtdt=-[-
2Vm
T w
o
Vm
=- (1- cos wtrr)
tt
Vm = -lz V s = -J2 x 120 = 169.7 V (2.30)
Sin tiempo de recuperación inversa, la ecuación, proporciona el voltaje promedio de

salida Ved= 0.6366Vm = 108.03 V.
a. Para trr = 50 µs y fs = 2000 Hz, la reducción del voltaje promedio de salida e
Vm
Vrr = - (1 -cos'Znfs trr)
ti
=0.061 Vm-10.3V es decir, 9.51%deVcd
b. Para lrr = 50 µs y fs = 60 Hz, la reducción del voltaje de cd de salida es
Vrr = Vm (1 - cos2n fs trr) = 5.65 x 10-5 Vm

1[
= 9.6 x 10-3 V es decir, 8.88 x 10-3 % de Veo
Nota: El efecto del Írr es importante cuando la alimentación es de alta frecuencia; para el
caso de la línea normal de 60 Hz, se puede considerar que este efecto es despreciable.
o
e

Electronica Industrial Uap

Cargado por

Información del documento

Título original

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

Electronica Industrial Uap

Cargado por

Copyright:

Formatos disponibles

Unidad didáctica 11

Rectificadores con diodos

~ Electrónica Industrial • Unidad didáctica 2

Escuela Profesional de Ingeniería Electrónica y Telecomunicaciones I@P

Los objetivos de aprendizaje para esta unidad son los siguientes:

• Comprender el funcionamiento y las características de los rectificadores con diodo

·Aprenderlas clases de rectificadores con diodo

• Comprender los parámetros de rendimiento de los rectificadores con diodo

• Estudiar los efectos de la induclancia de carga sobre la corriente de carga.

~ Electrónica Industrial • Unidad didáctica 2

Un rectificador convierte corriente alterna en corriente continua. La finalidad de un

En la práctica, el rectificador de media onda se utiliza principalmente en aplicaciones de

La corriente media del generador de alterna es nula en el rectificador de onda completa,

Escuela Profesional de Ingeniería Electrónica y Telecomunicaciones I@>

Existen diferentes tipos de rectificadores, dependiendo de las conexiones de los diodos

Los rectificadores generan armónicas en la carga y en la línea de alimentación, las

Los rectificadores de diodos de frecuencia de línea se usan para convertir entradas de C

A partir de suposiciones simplificadas, hay expresiones analíticas en las topologías de

En circuitos prácticos, donde las expresiones analíticas son innecesariamente

Varias características de rectificadores, como la distorsión armónica total en la corriente

~ Electrónica Industrial • Unidad didáctica 2

Ned Mohan, Tore m. Undeland, William P. Robbins. (2009). Electrónica de Potencia

Escuela Profesional de Ingeniería Electrónica y Telecomunicaciones I@>

Implemente el circuito de la figura en el software psim y simule el circuito teniendo en

Diodo 1N4007, Bobina de 223mH y 60.Q, Resistencia de 2 k.Q, Resistencia de 120.Q

> Sustituya la resistencia de la cargar por el doble y triple valor y repíta la

> Evalué el contenido armónico en el sistema de potencia y a la entrada del

~ Electrónica Industrial • Unidad didáctica 2

(a) Diagrama del circuito

Escuela Profesional de Ingeniería Electrónica y Telecomunicaciones I@>

2.2. PARÁMETROS DE RENDIMIENTO

La calidad de procesamiento de potencia de un rectificador requiere la determinación

El valor promedio del voltaje de salida (o de carga), Ved

El valor promedio de la corriente de salida (o de carga), Icd

La potencia de salida en cd.

Ped = Ved I lcd (2.1)

El valor de raíz cuadrada media (rms) del voltaje de salida, Vrms

Pea= Vrms lrms (2.2)

La eficiencia (o razón de rectificación) de un rectificador, que es una figura de mérito y

1) el valor de cd y 2) el componente de ca o rizo.

El valor efectivo (rms) del componente de ca en el voltaje de salida es

~ Electrónica Industrial • Unidad didáctica 2

Vca = ~ V/ins - Vc2ct (2.4)

El factor de utilización de transformador (TUF, de transformerutilization. factor) se

FIGURA 2.2 Formas de onda del voltaje y corriente de entrada.

Escuela Profesional de Ingeniería Electrónica y Telecomunicaciones I@>

Si ~ es el ángulo entre los componentes fundamentales de la corriente y el voltaje de

entrada, a ~ se le llama ángulo de desplazamiento. El factor de desplazamiento (DF de

El factor armónico (HF de harmonic factor) de la corriente de entrada se define como

Donde ls1 es la componente fundamental de la corriente de entrada Is.Tanto Is, como Is

Ejemplo 2.1 Determinación de los parámetros de rendimiento de un rectificador

~ Electrónica Industrial • Unidad didáctica 2

Sin embargo, la frecuencia de la fuente es f = 1/T y w = Zrtf, Así,

de El valor rms de una forma de onda periodica se define como

De acuerdo con la ecuación (2.1 ), Ped = (0.3 l 8V m/ / R, y de la ecuación (2.2),

a. De acuerdo con la ecuación (2.3), la eficiencia 11 = (0.318Vm)2 / (0.5Vm)2 = 40.5%.

b. De acuerdo con la ecuación (2.5), el FF = 0.5Vm / 0.318 Vm = 1.57, o 157%.

c. De acuerdo con la ecuación (2.7). el RF = vl.572 - 1 = 1.21, es decir, 121 %.

d. El voltaje rms del secundario del transformador es

Vs =[ f f:(Vm senwt) 2 dt ]112 = ?z = 0.707V m (2.13)

El valor rms de la corriente por el secundario del transformador es igual que el de la

La capacidad en volt-amperes (V A) del transformador es

VA= Vs Is= 0.707Vm x 0.5V/ R. Según la ecuación (2.8),
