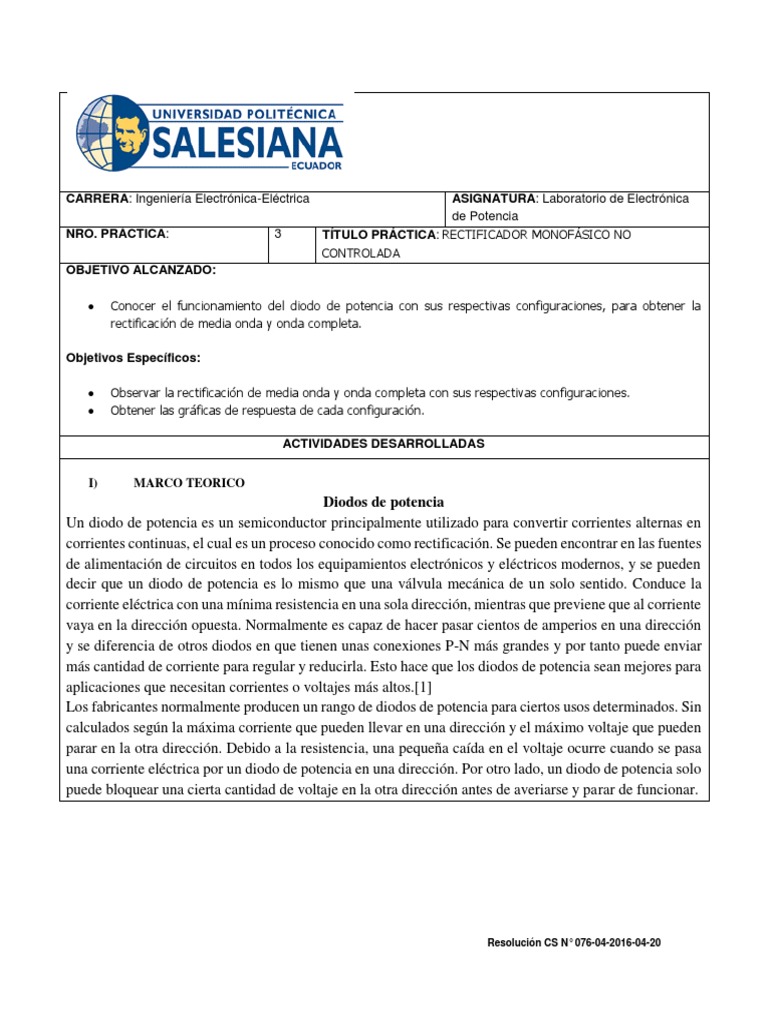

CARRERA: Ingeniería Electrónica-Eléctrica ASIGNATURA: Laboratorio de Electrónica

de Potencia
NRO. PRÁCTICA: 3 TÍTULO PRÁCTICA: RECTIFICADOR MONOFÁSICO NO
CONTROLADA
OBJETIVO ALCANZADO:

 Conocer el funcionamiento del diodo de potencia con sus respectivas configuraciones, para obtener la
rectificación de media onda y onda completa.

Objetivos Específicos:

 Observar la rectificación de media onda y onda completa con sus respectivas configuraciones.
 Obtener las gráficas de respuesta de cada configuración.

ACTIVIDADES DESARROLLADAS

I) MARCO TEORICO
Diodos de potencia
Un diodo de potencia es un semiconductor principalmente utilizado para convertir corrientes alternas en
corrientes continuas, el cual es un proceso conocido como rectificación. Se pueden encontrar en las fuentes
de alimentación de circuitos en todos los equipamientos electrónicos y eléctricos modernos, y se pueden
decir que un diodo de potencia es lo mismo que una válvula mecánica de un solo sentido. Conduce la
corriente eléctrica con una mínima resistencia en una sola dirección, mientras que previene que al corriente
vaya en la dirección opuesta. Normalmente es capaz de hacer pasar cientos de amperios en una dirección
y se diferencia de otros diodos en que tienen unas conexiones P-N más grandes y por tanto puede enviar
más cantidad de corriente para regular y reducirla. Esto hace que los diodos de potencia sean mejores para
aplicaciones que necesitan corrientes o voltajes más altos.[1]
Los fabricantes normalmente producen un rango de diodos de potencia para ciertos usos determinados. Sin
calculados según la máxima corriente que pueden llevar en una dirección y el máximo voltaje que pueden
parar en la otra dirección. Debido a la resistencia, una pequeña caída en el voltaje ocurre cuando se pasa
una corriente eléctrica por un diodo de potencia en una dirección. Por otro lado, un diodo de potencia solo
puede bloquear una cierta cantidad de voltaje en la otra dirección antes de averiarse y parar de funcionar.

Resolución CS N° 076-04-2016-04-20
 Figura 1. Diodo de potencia

Rectificador
Un rectificador es un circuito que convierte una señal de AC en una señal unidireccional. Dependiendo de
la clase de suministro en la entrada, los rectificadores se clasifican en: monofásicos y trifásicos.
Rectificador Monofásico
Se parte de la red eléctrica para alimentar al rectificador, aunque para mayor versatilidad se utiliza un
transformador a la entrada el cual nos permite adaptar el nivel de tensión que entra al rectificador, y de
esta forma adaptar la rectificación de salida a nuestras necesidades.
Rectificador monofásico de media ronda: En el diagrama de circuito con una carga resistiva, la cual durante
le medio ciclo positivo del voltaje de entrada, el diodo conduce y el voltaje de entrada aparece a través de
la carga, durante el medio ciclo negativo del voltaje de entrada, el diodo se pone en condición de bloqueo
y el voltaje de salida es cero.

Figura 2. Rectificador monofásico de media onda.

Rectificador monofásico de onda completa: está configurado para que durante el semi ciclo positivo del
voltaje de entrada, se suministra la corriente de la carga a través de los diodos D1y D2, durante el semiciclo
negativo los diodos restantes conducen, es de uso muy común en las aplicaciones industriales.

Figura 3. Rectificador de onda completa.

Rectificador monofásico con transformador de toma central: Cada mitad de transformador con un diodo
asociado actúa como si fuera un rectificador de media onda, la salida de un rectificador de onda completa

Resolución CS N° 076-04-2016-04-20
aparece en la siguiente figura. El voltaje de salida de corriente alterna del secundario del transformador
para el circuito de onda completa, es el mismo que el circuito rectificador de media onda, por lo que el
factor de utilización del transformador debe mejorarse.

Figura 4. Rectificador monofásico con transformador.

II) MATERIALES
 Osciloscopio
 Sonda Atenuada de voltaje
 Sonda atenuada de corriente
 Bananas
 Carga R y RC
 Módulo de diodos de potencia

III) DESARROLLO:

Se realizara los siguientes circuitos:

Circuito 1: Rectificador monofásico de media onda

Figura 5. Esquema circuito 1.

Resolución CS N° 076-04-2016-04-20
Circuito 2: Rectificador monofásico de media onda con filtro capacitivo.

Figura 6. Esquema circuito 2.

Circuito 3: Rectificador monofásico de onda completa.

Figura 7. Esquema circuito 3.

Circuito 4: Rectificador monofásico de onda completa con filtro capacitivo.

Figura 8. Esquema figura 4.

Resolución CS N° 076-04-2016-04-20
Resultados:

Circuito 1:

Figura 9. Resultados circuito 1

Circuito 2:

Figura 10. Resultado circuito 2.

Circuito 3:

Figura 11. Resultados circuito 3.

Resolución CS N° 076-04-2016-04-20
Circuito 4:

Figura 12. Resultado circuito 4.

CONCLUSIONES:
Se comprueba para el rectificador de media onda, que la mitad de la señal de entrada se rectifica mediante el circuito
construido.
La ventaja de estos circuitos es que ofrece un mejor rendimiento en potencia y permite trabajar la señal alterna más
fácil y rápida.
La función del circuito de media onda es eliminar uno de los dos semiperiodos de una señal alterna sinodal,
proveniente del secundario del transformador. El componente electrónico que se usa para este fin es el diodo, que
tiene la propiedad de conducir en un solo sentido.
Se comprueba que para el rectificador de onda completa la señal de entrada se rectifica totalmente mediante el
circuito construido; se logra así una salida de corriente continua en base a una entrada de corriente alterna. Los
circuitos rectificadores de media onda presentan un alto rizado en la señal de salida, dicho rizado puede ser reducido
al colocar un capacitor en paralelo a la carga
RECOMENDACIONES:

Como recomendación principal es necesario revisar todos los bancos de trabajo disponible y en completo
funcionamiento, introducir el estudio de componentes con anterioridad al curso de electrónica de potencia para poder
utilizar los conceptos correspondientes a los circuitos utilizados.

Se recomienda, ayudarse de las simulaciones para preparar una previa al conocimiento que se adquirirá en los
laboratorios.

Nombre de los estudiantes:

Ángel Uyaguari.
Johan Perez.
Boris Chinchilima.
Jorge Quinde.
Andrés Toledo

Resolución CS N° 076-04-2016-04-20
