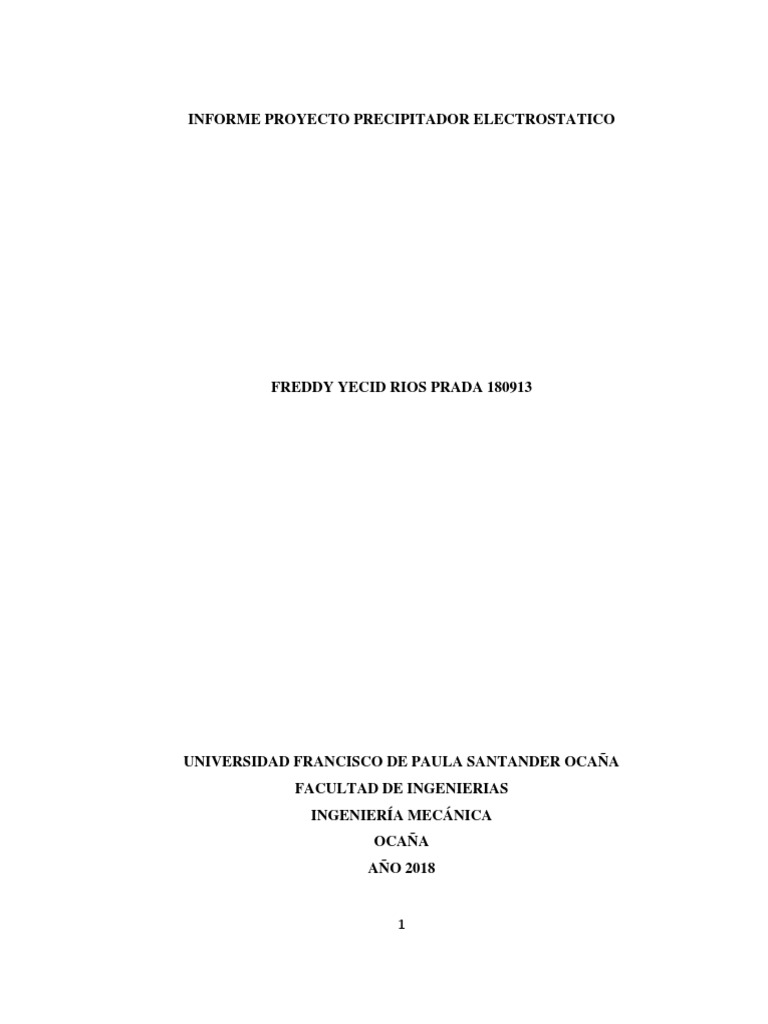

INFORME PROYECTO PRECIPITADOR ELECTROSTATICO

FREDDY YECID RIOS PRADA 180913

UNIVERSIDAD FRANCISCO DE PAULA SANTANDER OCAÑA

FACULTAD DE INGENIERIAS
INGENIERÍA MECÁNICA
OCAÑA
AÑO 2018

1
INFORME PROYECTO PRECIPITADOR ELECTROSTATICO

FREDDY YECID RIOS PRADA 180913

Especialista: MALKA IRINA CABELLOS MARTINEZ

Directora de Departamento de Ciencias Básicas (CIBAS)

UNIVERSIDAD FRANCISCO DE PAULA SANTANDER OCAÑA

FACULTAD DE INGENIERIAS
INGENIERÍA MECÁNICA
OCAÑA
AÑO 2016

2
RESUMEN

Este proyecto fue encomendado con el fin de ver como las partículas del smog son
atrapadas en una malla previamente con una carga electrostática inducida. Esta sirve
como filtro y permite que salga un aire más puro. Ya que filtra la mayor cantidad de
smog posible en su malla. Al aplicar una carga electrostática inducida en un polo
negativo a un alambre de cobre alrededor de la parte superior y en la parte inferior se
ha cargado con la parte positiva en la malla, esto crea un pequeño campo
electrostático que permite aislar las particas de smog atrayendo sus iones a la
estructura de la malla. Este dispositivo se puede emplear tanto para atrapar las
impurezas de partículas e inclusive partículas no deseadas en gases.

3
PALABRAS CLAVES

SMOG: El smog es un tipo de contaminante del aire. La palabra "smog" se acuñó a

principios del siglo XX como un acrónimo de las palabras humo y niebla para
referirse a la niebla humeante, su opacidad y olor

CARGA ELECTROSTATICA: es una propiedad física intrínseca de

algunas partículas subatómicas que se manifiesta mediante fuerzas de atracción y
repulsión entre ellas a través de campos electromagnéticos. La materia cargada
eléctricamente es influida por los campos electromagnéticos, siendo, a su vez,
generadora de ellos

PRECIPITADOR ELECTROSTATICO: son dispositivos que se utilizan para

atrapar partículas mediante su ionización, atrayéndolas por una carga electrostática
inducida. Se emplean para reducir la contaminación atmosférica producida por humos
y otros desechos industriales gaseosos, especialmente en las fábricas que funcionan
con combustibles fósiles.

IONES: es un átomo o un grupo de átomos que ya sea por la circunstancia de haber

perdido o ganado electrones se sumaron una carga eléctrica, es decir, los iones son
átomos que no son neutros en materia eléctrica.

FILTRO DE AIRE: es un dispositivo que elimina partículas sólidas como por

ejemplo polvo, polen y bacterias del aire. Los filtros de aire encuentran una utilidad
allí donde la calidad del aire es de relevancia, especialmente en sistemas
de ventilación de edificios y en motores tales como los de combustión
interna, compresores de gas, compresores para bombonas de aire, turbinas de gas y
demás.

4
ABDTRACT

This project was commissioned in order to see how the smog particles are trapped in
a mesh previously with an induced electrostatic charge. This serves as a filter and
allows a purer air to come out. Since it filters as much smog as possible in its mesh.
When applying an electrostatic charge induced in a negative pole to a copper wire
around the upper part and in the lower part it has been loaded with the positive part in
the mesh, this creates a small electrostatic field that allows to isolate the particles of
smog attracting its ions to the structure of the mesh. This device can be used both to
trap impurities of particles and even unwanted particles in gas.

KEY WORD

SMOG: Smog is a type of air pollutant. The word "smog" was coined in the early
twentieth century as an acronym for the words smoke and fog to refer to the smoky
mist, its opacity and smell

ELECTROSTATIC LOAD: is an intrinsic physical property of some subatomic

particles that is manifested by forces of attraction and repulsion between them
through electromagnetic fields. The electrically charged matter is influenced by the
electromagnetic fields, being, in turn, generator of them

ELECTROSTATIC PRECIPITATOR: are devices that are used to trap particles by

their ionization, attracting them by an induced electrostatic charge. They are used to
reduce atmospheric pollution caused by fumes and other gaseous industrial waste,
especially in factories that run on fossil fuels.

5
IONS: is an atom or a group of atoms that either by the circumstance of having lost or
gained electrons were added an electric charge, that is, the ions are atoms that are not
neutral in electrical matter.

AIR FILTER: is a device that removes solid particles such as dust, pollen and
bacteria from the air. Air filters are useful where air quality is relevant, especially in
ventilation systems of buildings and engines such as internal combustion, gas
compressors, compressors for air cylinders, gas turbines and others.

6
INTRODUCCION

Este proyecto fue encomendado con el fin de ver como las partículas del smog son
atrapadas en una malla previamente con una carga electrostática inducida. Esta sirve
como filtro y permite que salga un aire más puro. Ya que filtra la mayor cantidad de
smog posible en su malla. Al aplicar una carga electrostática inducida en un polo
negativo a un alambre de cobre alrededor de la parte superior y en la parte inferior se
ha cargado con la parte positiva en la malla, esto crea un pequeño campo
electrostático que permite aislar las particas de smog atrayendo sus iones a la
estructura de la malla. Este dispositivo se puede emplear tanto para atrapar las
impurezas de partículas e inclusive partículas no deseadas en gases.

7
OBJETIVOS

 OBJETIVO GENERAL

Construir un diseño casero de un precipitador electrostático para analizar

todos sus componentes y funciones.

 OBJETIVOS ESPECÍFICOS

1. Diseñar el precipitador electrostático

2. Construir el precipitador electrostático con materiales reciclables
3. Dar a conocer sus componentes y funciones

8
MARCO TEÓRICO:

Un precipitador electrostático (PES) es un dispositivo de control de partículas que

utiliza fuerzas eléctricas para mover las partículas fuera de la corriente de gas y sobre
las placas del colector. A las partículas se les da una carga eléctrica forzándolas a que
pasen a través de una corona, una región en la cual fluyen iones gaseosos. El campo
eléctrico que forza a las partículas cargadas hacia las paredes, proviene de electrodos
que se mantienen a un alto voltaje en el centro de la línea de flujo.

Una vez que las partículas son recolectadas sobre las placas, deben ser removidas de
las placas sin que se re-encaucen en la corriente de gas. Esto se logra usualmente
desprendiéndolas de las placas, permitiendo que la capa de partículas recolectada se
deslice hacia una tolva desde la cual son evacuadas. Algunos precipitadores
remueven las partículas con lavados con agua intermitente o continua

Tipos de PESs

Los PESs están configurados de varias maneras. Algunas de estas configuraciones

han sido desarrolladas para una acción de control especial y otras han evolucionado
por razones económicas. Los tipos que serán descritos aquí son el precipitador de
placa-alambre, la variedad más común, el precipitador de placa plana, el precipitador
tubular, el precipitador húmedo, el cual puede tener cualquiera de las configuraciones
mecánicas anteriores; y el precipitador de dos etapas.

Precipitadores de Placa-Alambre

Los PESs de placa-alambre son utilizados en una amplia variedad de aplicaciones

industriales, incluyendo calderas que queman carbón, hornos de cemento,
incineradores de residuos no-peligrosos, calderas de recuperación en plantas de papel,
unidades de refinación de petróleo por desintegración catalítica, plantas de
sinterización, hornos básicos de oxígeno, hornos de chimenea abierta, hornos de arco
eléctrico, baterías de hornos de coque y hornos de vidrio. En un PESs de placa-
alambre, el gas fluye entre placas paralelas de metal y electrodos a alto voltaje. Estos
electrodos son alambres largos con pesas, colgando entre las placas o soportados ahí
por estructuras tipo viguetas (armazones rígidas). En cada dirección de flujo, el flujo
del gas debe pasar por cada alambre en secuencia a medida que fluye a través de la
unidad.

9
Precipitadores de Placa Plana

Un número importante de precipitadores más pequeños (100,000 a 200,000 acfm),

utilizan placas planas en lugar de alambres para los electrodos a alto voltaje. Estas
placas planas (patente de la Corporación United McGill), incrementa el campo
eléctrico promedio que puede ser usado para recolectar las partículas y proporcionan
un área superficial aumentada para la recolección de las partículas. Las coronas no
pueden generarse sobre las placas planas por si mismas, por lo que se colocan
electrodos generadores de coronas por delante de, y a veces por detrás de las zonas de
recolección de las placas planas. Estos electrodos pueden ser agujas puntiagudas
adheridas a los bordes de las placas o alambres de corona independientes. A
diferencia de los PESs de placa- alambre o de los tubulares, este diseño opera
igualmente bien con polaridad ya sea negativa o positiva. Los fabricantes han
escogido utilizar polaridad positiva para reducir la generación de ozono.

Precipitadores Tubulares

Los PESs originales eran tubulares, como las chimeneas donde eran colocados, con
los electrodos a alto voltaje orientados a lo largo del eje del tubo. Los precipitadores
tubulares tienen aplicaciones típicas en plantas de adición de ácido sulfúrico, limpieza
del gas subproducto de los hornos de coque (remoción de alquitrán), y, recientemente,
plantas de sinterización de hierro y acero. Tales unidades tubulares aún son utilizadas
para algunas aplicaciones, con muchos tubos operando en paralelo para manejar
mayores flujos de gas. Los tubos pueden tener forma como un panal circular,
cuadrado o hexagonal con el gas fluyendo hacia arriba o hacia abajo. La longitud de
los tubos puede seleccionarse según las condiciones. Un PES tubular puede sellarse
herméticamente para prevenir fugas de material, especialmente material valioso o
peligroso. Un PES tubular es esencialmente una unidad de una etapa y es única, en
que tiene a todo el gas pasando a través de la región del electrodo. El electrodo a alto
voltaje opera a un voltaje en toda la longitud del tubo y la corriente varía a lo largo de
su longitud a medida que las partículas son removidas del sistema. No hay rutas de
escabullimiento alrededor de la región de recolección, pero las deformidades de la
corona puede permitir que algunas partículas eviten cargarse en una fracción
considerable de la longitud del tubo.

10
Precipitadores Húmedos Cualquiera de las configuraciones del precipitador discutidas
anteriormente puede operar con paredes húmedas en vez de secas. El flujo del agua
puede aplicarse intermitente o continuamente, para lavar las partículas recolectadas
hacia un cárcamo para su disposición. La ventaja del precipitador de pared húmeda es
que no tiene problemas con el reencauzamiento por golpeteo o con coronas
invertidas. La desventaja es la mayor dificultad del lavado y el hecho de que el lodo
recolectado debe ser manejado más cuidadosamente que un producto seco,
aumentando los gastos de disposición.
